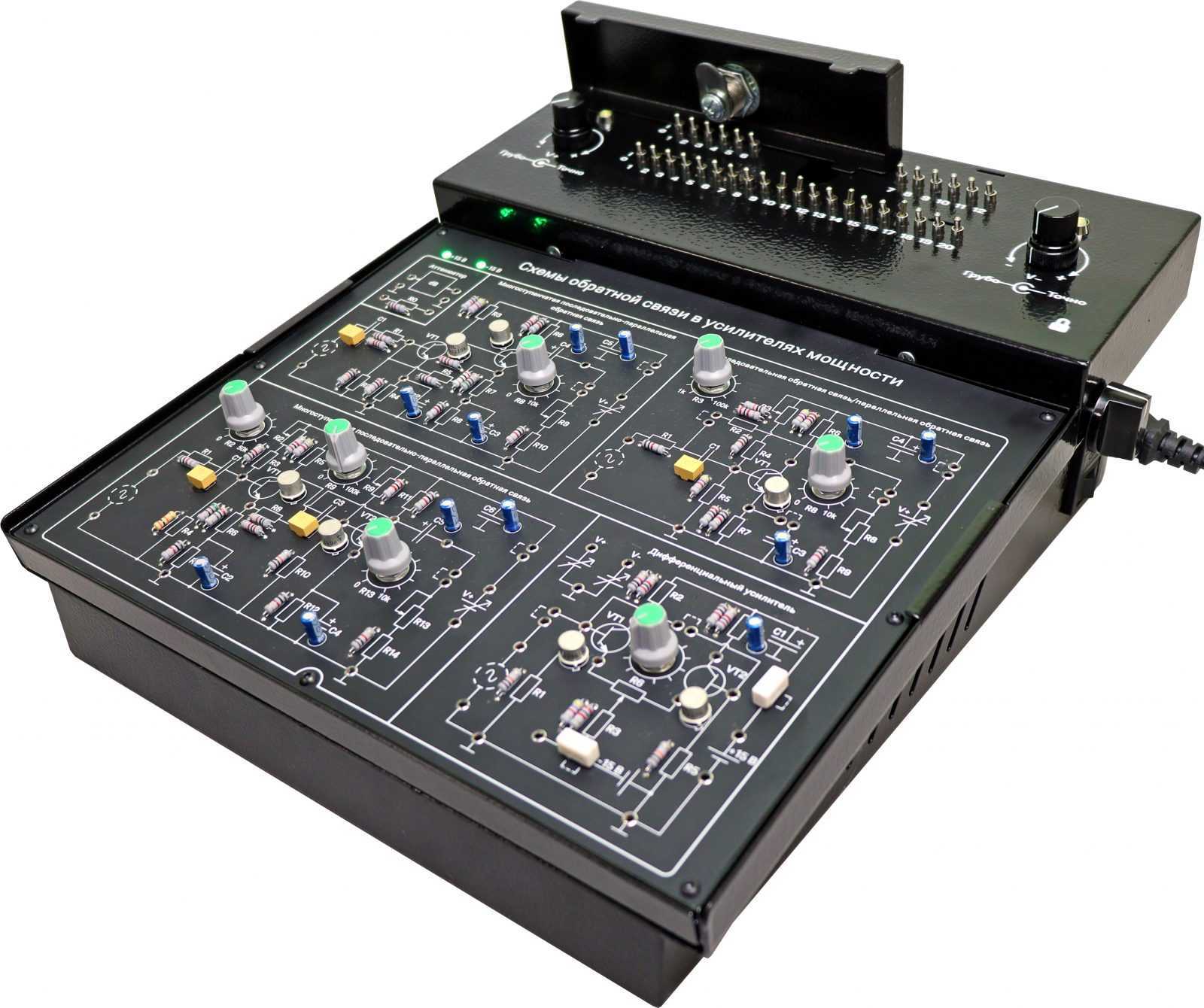

Печатная плата «Схемы обратной связи в усилителях мощности» для учебного комплекса «Эргон» ✅

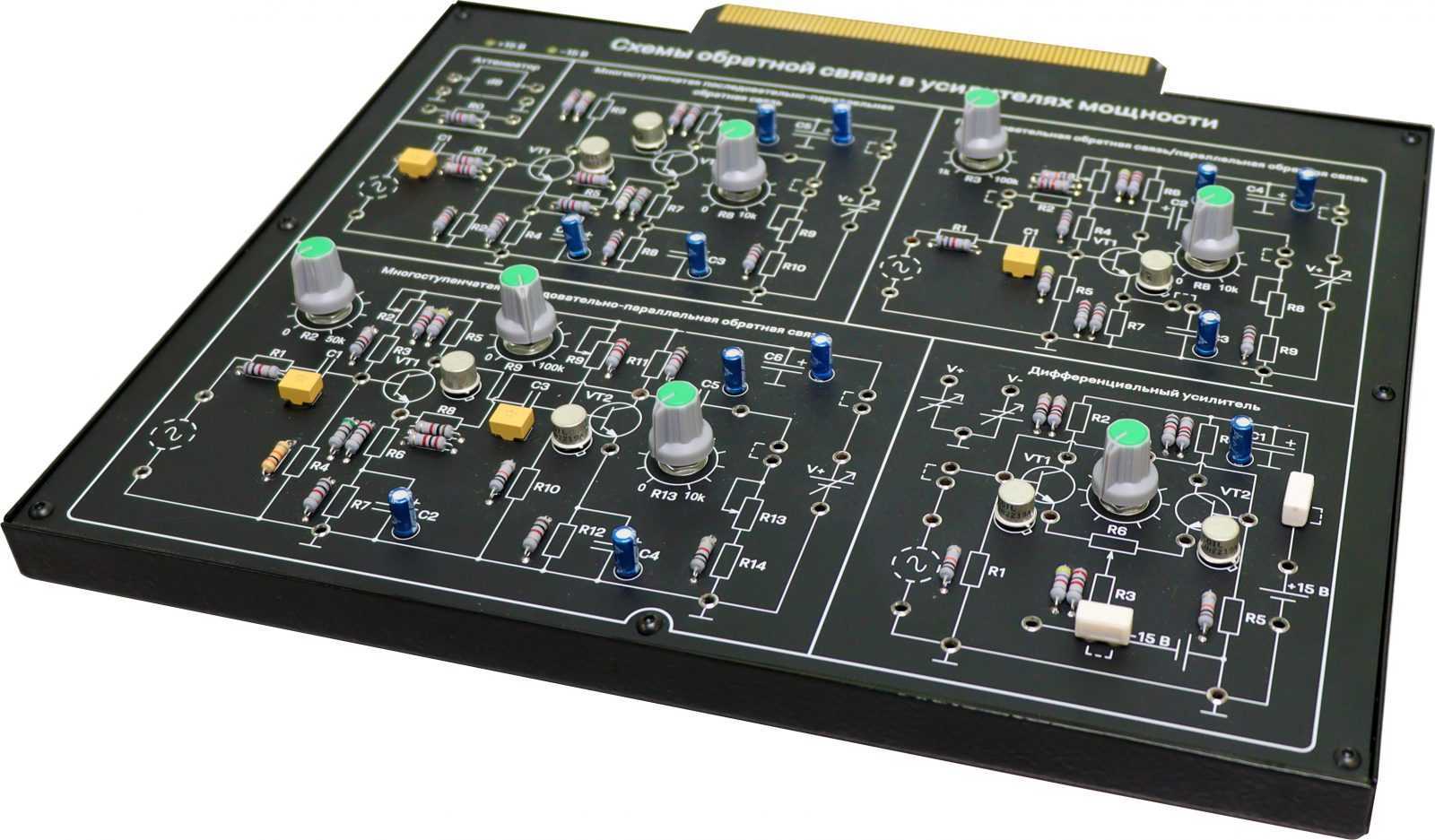

Плата поставляется в собранном виде: все компоненты смонтированы на основании платы. Плата имеет 132 позолоченных контакта для подключения к базовому блоку.

Цепи, расположенные на плате: последовательная обратная связь/параллельная обратная связь, многоступенчатая последовательно-параллельная обратная связь, аттенюатор, многоступенчатая параллельно-последовательная обратная связь и дифференциальный усилитель.

Лабораторные работы

1. Расположение и идентификация компонентов
2. Работа усилителя с последовательной обратной связью
3. Влияние обратной связи на усиление переменного тока
4. Влияние отрицательной последовательной обратной связи на ширину диапазона
5. Влияние последовательной обратной связи на входной и выходной импеданс
6. Влияние параллельной обратной связи на усиление переменного тока
7. Влияние параллельной обратной связи на ширину диапазона
8. Влияние параллельной обратной связи на входной и выходной импеданс
9. Усиление тока параллельно-последовательного многоступенчатого усилителя
10. Выходное усиление параллельно-последовательного многоступенчатого усилителя
11. Усиление напряжения параллельно-последовательного многоступенчатого усилителя
12. Выходной импеданс параллельно-последовательного многоступенчатого усилителя
13. Работа дифференциального усилителя
14. Характеристики усиления несимметричного и дифференциального усилителя
15. Коэффициент усиления синфазного сигнала и коэффициент подавления
16. Поиск и устранение неисправностей схем усилителей с обратной связью
