DSO Nano v3 – портативный цифровой осциллограф, незаменимый помощник в работе над схемами, связанными с обработкой сигналов. Осциллограф, в отличие от мультиметра, позволяет видеть не только текущее значение напряжения, но и то, как меняется это напряжение со временем. При помощи осциллографа вы можете увидеть форму сигнала. DSO Nano обладает не самыми фантастическими характеристиками в сравнении с другими осциллографами, но он однозначно относится к группе самых доступных приборов.

Показать описание полностьюСкрыть описание

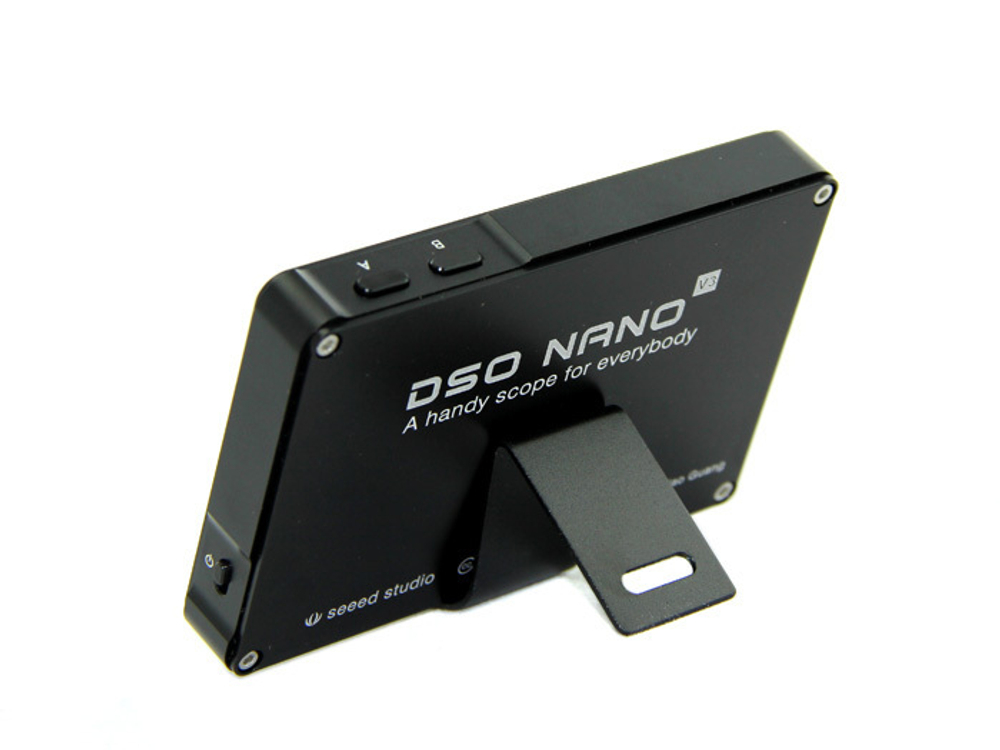

Третья версия осциллографа получила металлический корпус.

Сканер может работать в нескольких режимах:

Постоянное обновление экрана в реальном времени
Замораживание картинки при поступлении сигнала
Синхронизация картинки для периодичного сигнала

При этом в качестве сигнала можно выбрать:

Изменение напряжения выше/ниже заданного порога
Восходящий/нисходящий фронт
Перепад больше заданной величины

Имеющийся на борту генератор сигнала может выдавать сигнал квадратной волны (меандр) частотой от 10 Гц до 1 МГц.

Все масштабы, пределы и частоты настраиваются через экранное меню.

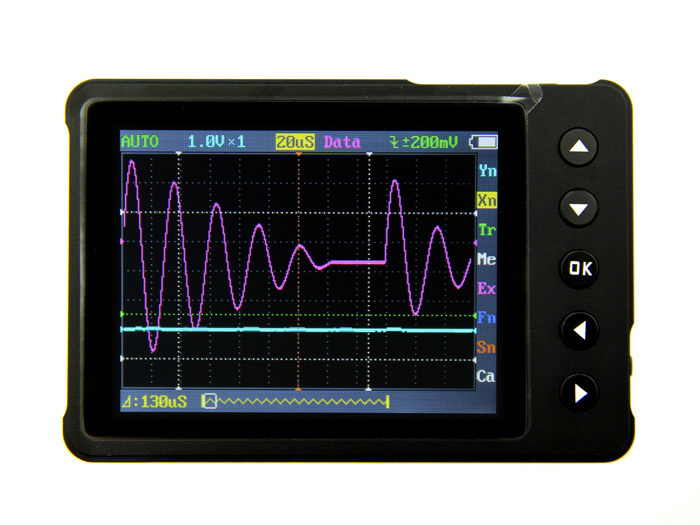

Цветной 2,8″ экран с разрешением 320×240 наглядно покажет картину.

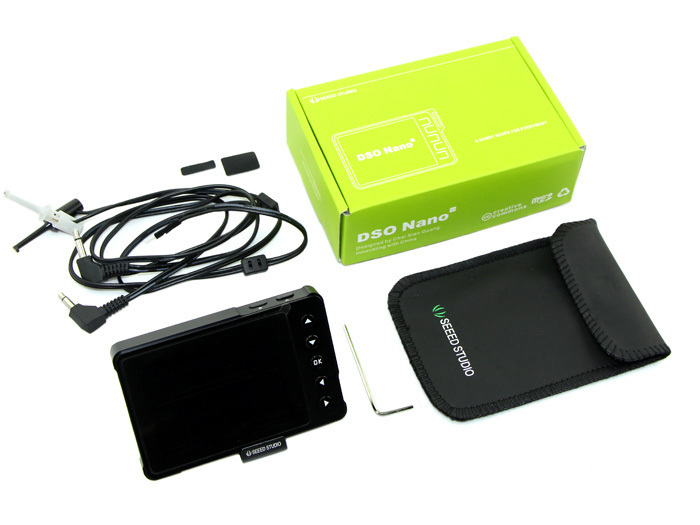

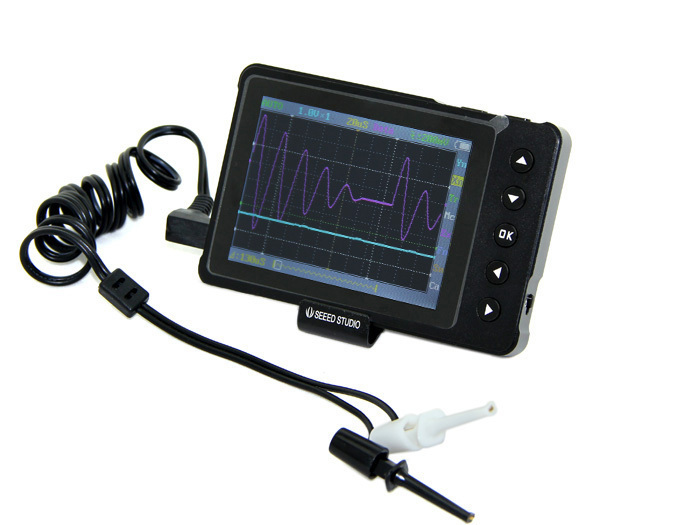

В комплекте с осциллографом поставляются 2 щупа: для сканера и для генератора.

Осциллограф DSO Nano питается от встроенного Li-Pol аккумулятора, который заряжается от USB. Через разъём mini-USB также можно скачивать сохранённые данные и обновлять прошивку. Сам кабель mini-USB в комплект не включён.

Внимание! Если DSO Nano при работе подключён к USB, запрещается производить измерения цепи, которая не соединена общей землёй с тем-же USB-концентратором. В противном случае осциллограф может быть повреждён. Иными словами: либо работайте, не подключая осциллограф к компьютеру, либо питайте тестируемое устройство от соседнего USB-порта.
