Образовательный модуль для изучения аэродинамики полета "Квадрокоптер" Нау-Ра ✅

Набор предназначен для подробного ознакомления учащихся с основными понятиями аэродинамики на примере летательного аппарата вертолетной схемы, а также для обучения приемам программирования с применением датчиков и исполнительных механизмов.

Области знаний и применение

• Основное образование (физика)
• Дополнительное образование
• Проектная и метапредметная деятельность (физика, информатика, робототехника)

Отрасль беспилотных летательных аппаратов – одно из наиболее перспективных и стремительно развивающихся направлений современной авиации. В рамках образовательных задач она охватывает обширную область знаний и навыков – от слесарных работ и применения станков с ЧПУ до радиоэлектроники и программирования, а также навыков пилотирования.
Набор обеспечивает первоначальное знакомство пользователей с базовыми принципами построения и программным управлением летательных аппаратов, закладывая опорные знания для совершенствования навыков конструирования, программирования и управления летательными аппаратами любого вида.

Чему научится ребенок

• Сформирует базовые знания об аэродинамики и функционировании летательных аппаратов
• Изучит основы робототехники
• Освоит азы программирования

Способ работы

Набор даёт педагогу и ученикам возможность провести лабораторные работы и создать исследовательские проекты.
Набор позволяет собрать модель в виде квадрокоптера, а после экспериментировать с ним – программировать, делать балансировку, запускать и планировать траекторию его полетов.

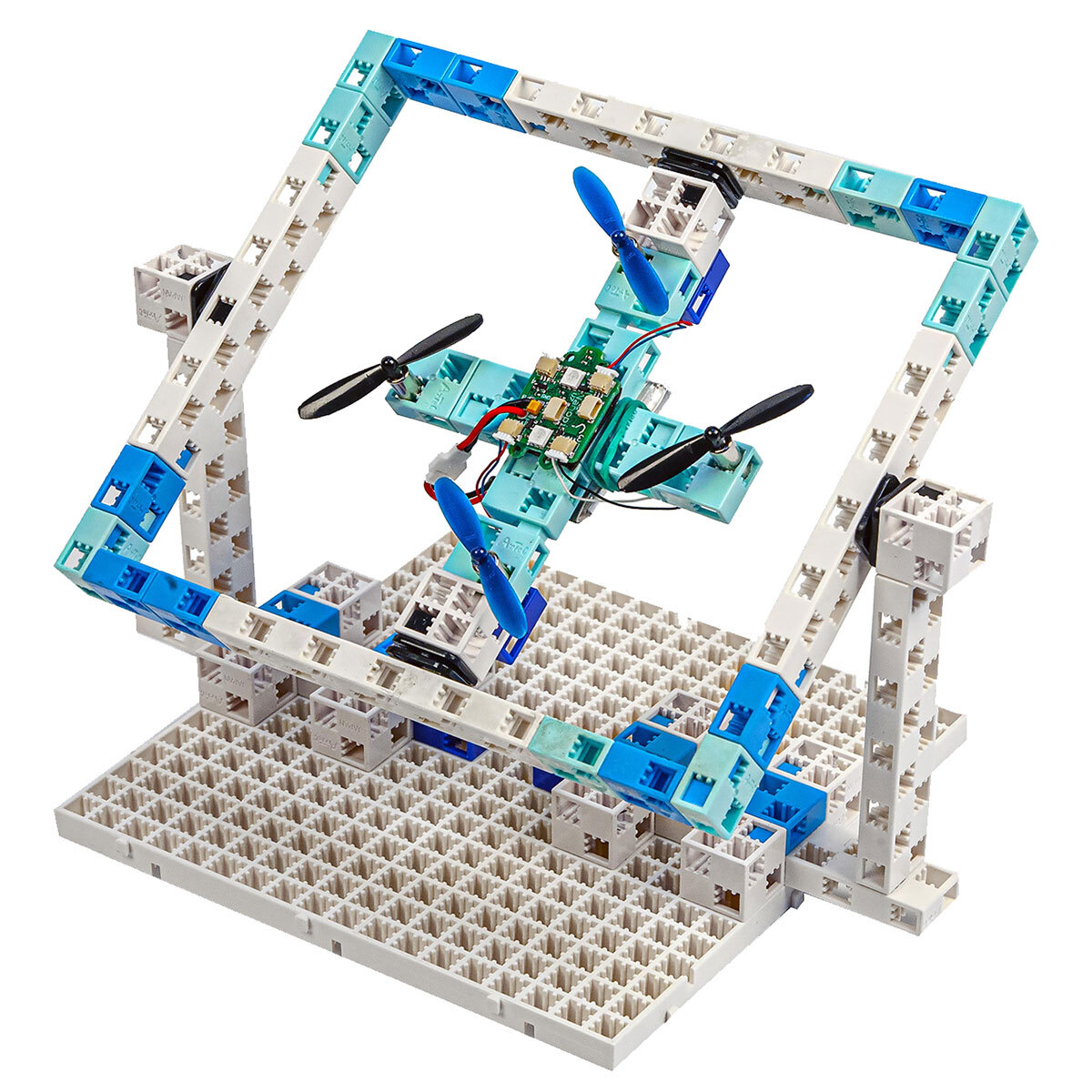

На практических занятиях изучается тяга винтомоторной группы, длительность разряда аккумуляторной батареи в зависимости от режима работы, спутный след винта помощью термоанемометра, балансировка собранного квадрокоптера на стапеле с карданным подвесом и способы управления воздушными маневрами.

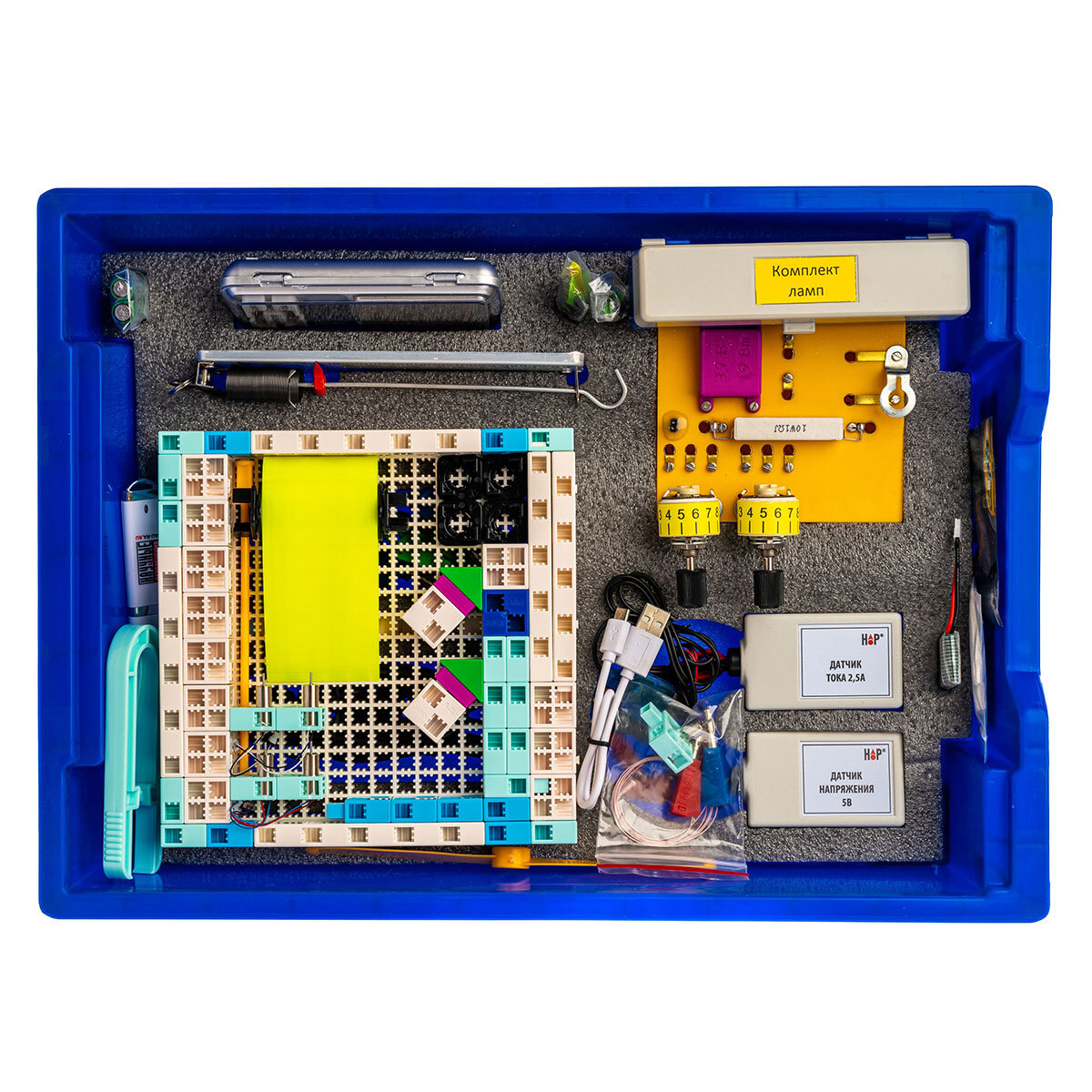

Состав

• Цифровой датчик напряжения
• Цифровой датчик тока
• Аккумулятор
• Двигатель (5 штук)
• Плата управления
• Комплект пропеллеров
• Коммутатор
• Динамометр
• Комплект лампочек
• Комплект соединительных кабелей
• Набор конструктивных деталей для сборки квадрокоптера
• Методическое обеспечение на русском языке
• Программный модуль
• Система хранения

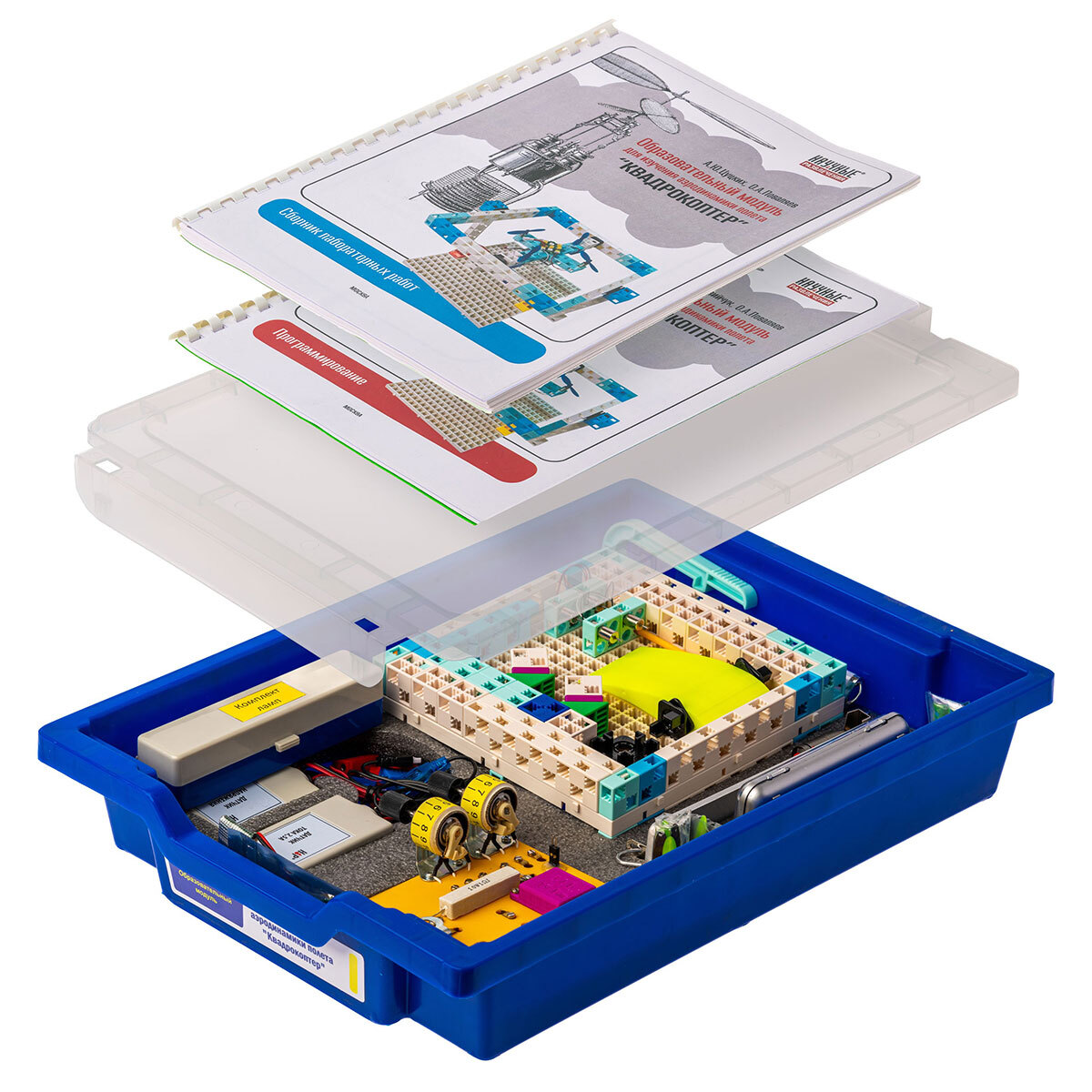

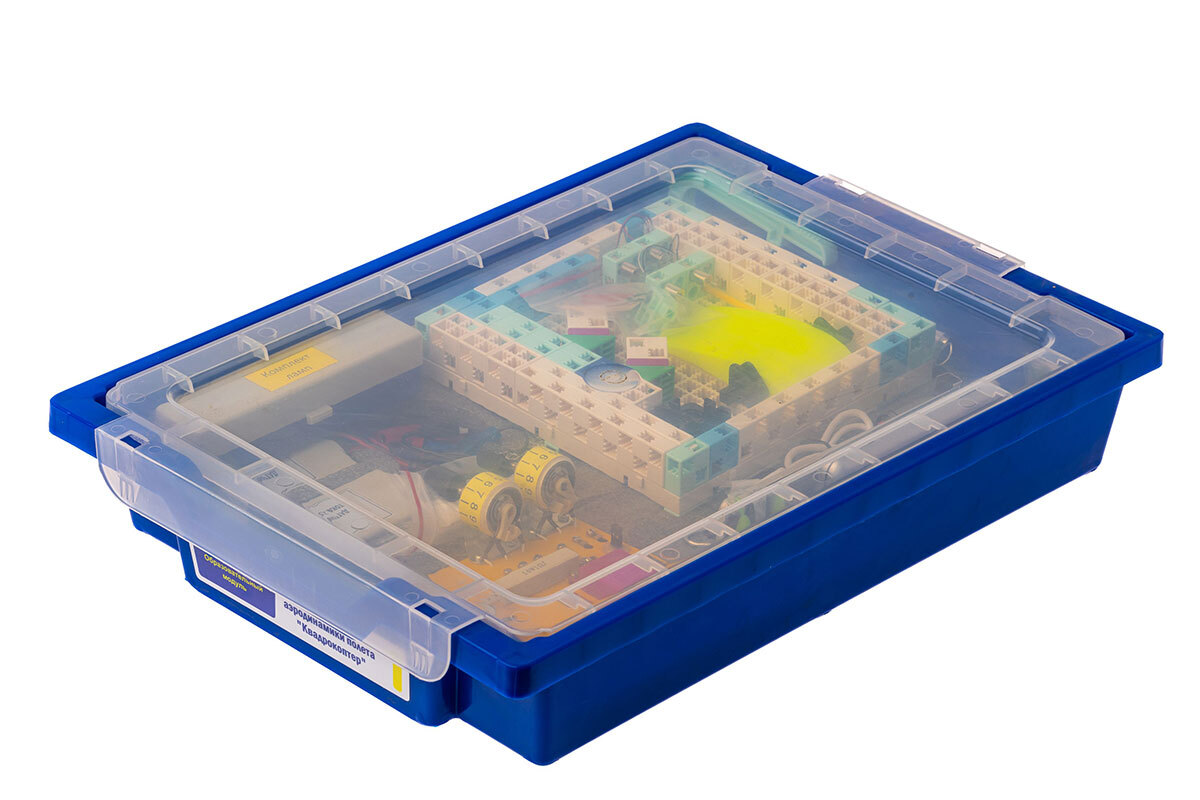

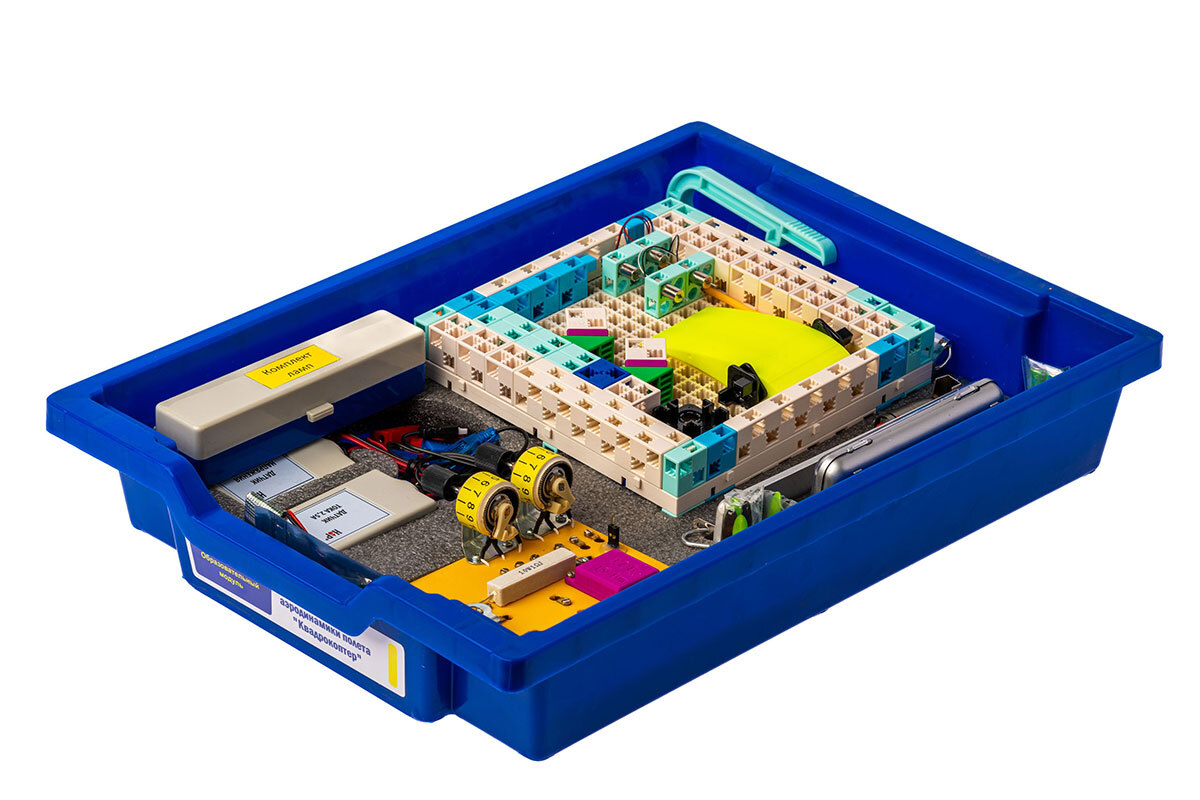

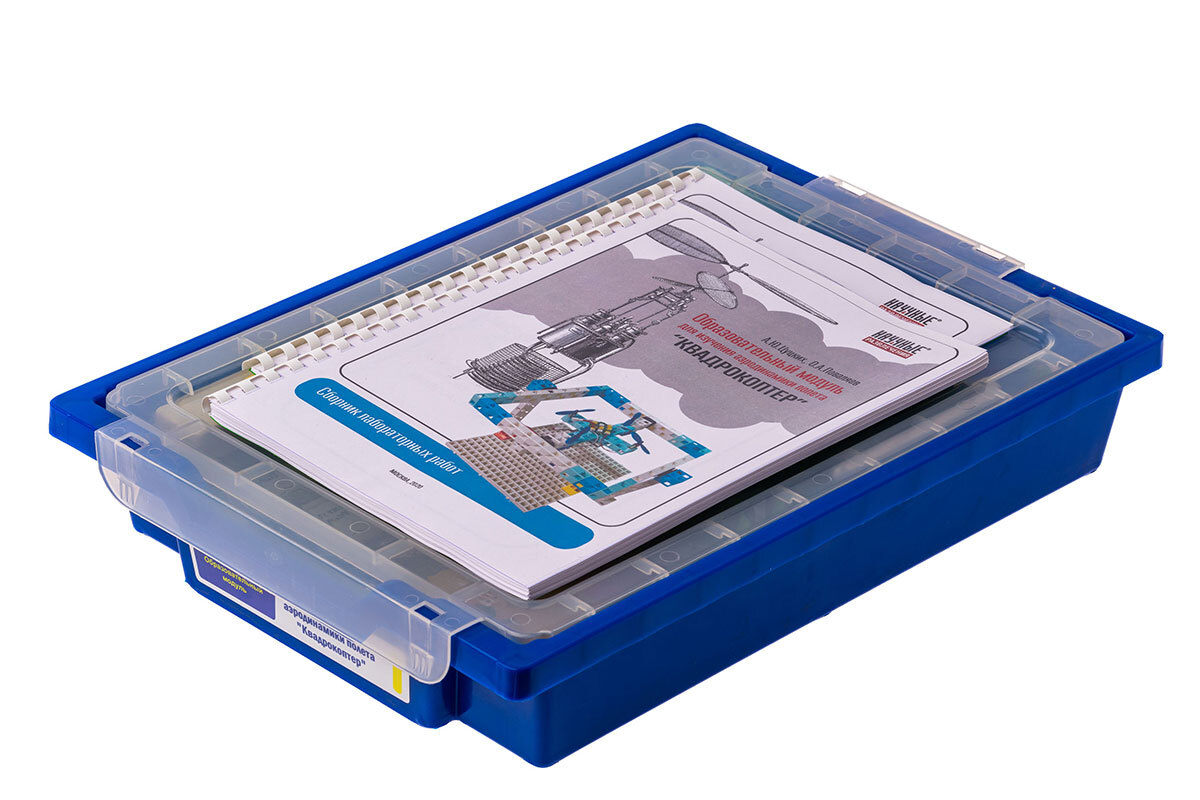

Весь набор укомплектован в пластиковую систему хранения, которая закрывается пластиковой прозрачной крышкой на защелках для обеспечения наблюдения за содержимым.

Методическое обеспечение

Методическое обеспечение представлено комплектом руководств, которое включает в себя 5 лабораторных работ по аэродинамике и 1 работу по программированию управляющей платы квадрокоптера на языке программирования С (Си).

Перечень лабораторных работ, которые можно провести с набором:

1. Тяга винтомоторной группы
2. Энергия аккумуляторной батареи
3. Воздушные потоки. Термоанемометр
4. Сборка и балансировка квадрокоптера
5. Подъемная сила крыла
6. Программирование управления (язык программирования С (Си))
