Образовательный комплекс предназначен для проектной деятельности и обучения детей и подростков основам электроники и электротехники, микропроцессоров и программирования электронных устройств. Позволяет собирать электрические схемы, программировать умные системы, работать с датчиками и моторами, а также разрабатывать интерактивные проекты, развивая инженерное мышление и навыки работы с современными технологиями.
Качественные характеристики продукции:
- безопасность эксплуатации. Безопасный ABS пластик и оргстекло, корпуса на электронных компонентах, дополнительная обмотка проводов, отсутствие острых углов;
- износостойкость;
- ремонтопригодность;
- универсальность;
- высокие показатели надежности эксплуатации детьми;
- эргономичность;
- высокая производительность и простота в использовании;
- наличие учебно-методических комплексов для проведения занятий.

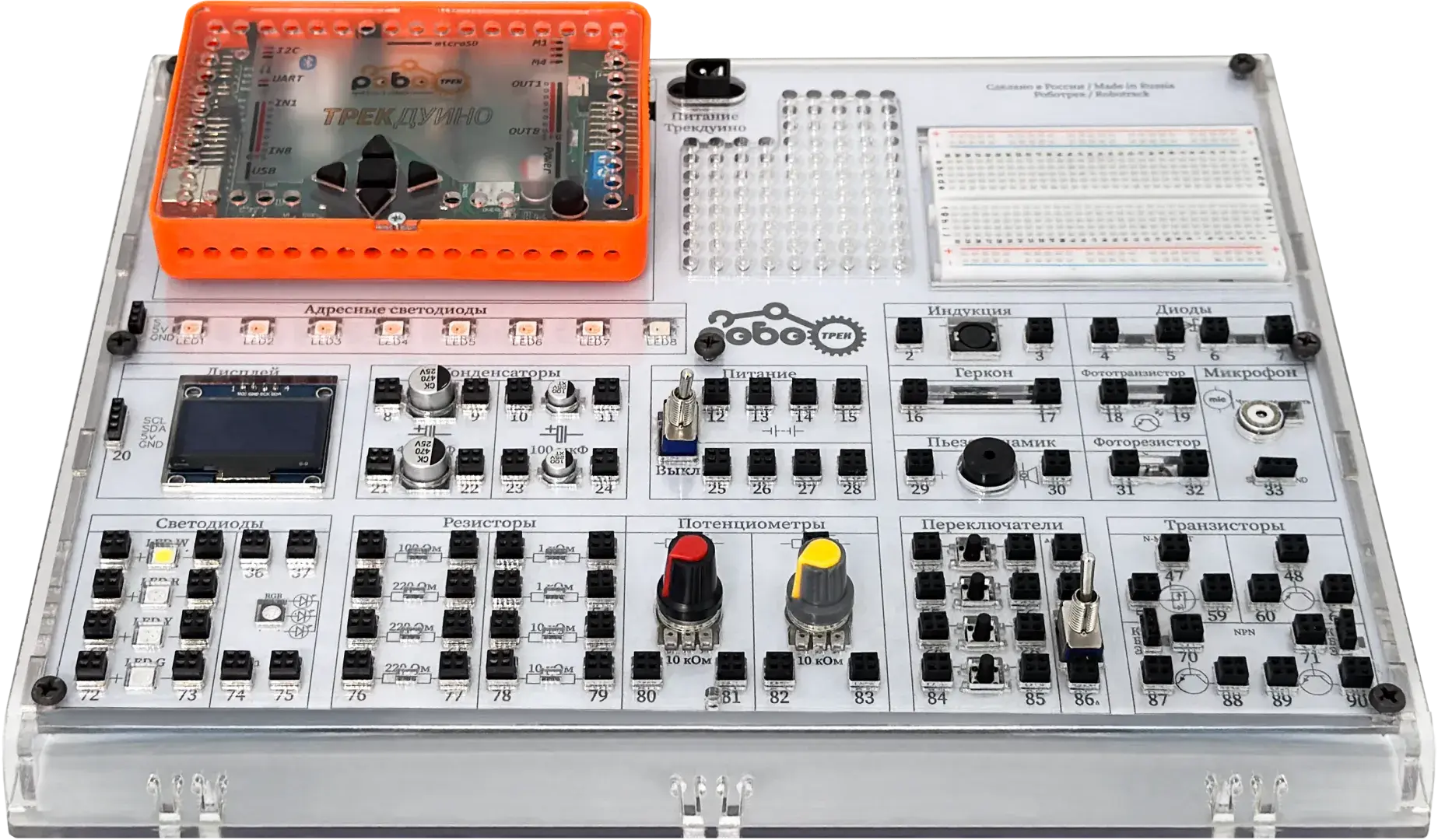

Образовательный комплекс включает монтажный столик и дополнительные компоненты. Монтажный столик предназначен для упрощения сборки электронных схем. Он дает возможность собирать и тестировать их без пайки соединений. Для сборки схем необходимо просто вставить клемму провода в разъем, соединяя контакты. Такой способ соединения проводов абсолютно безопасен, прост и понятен.

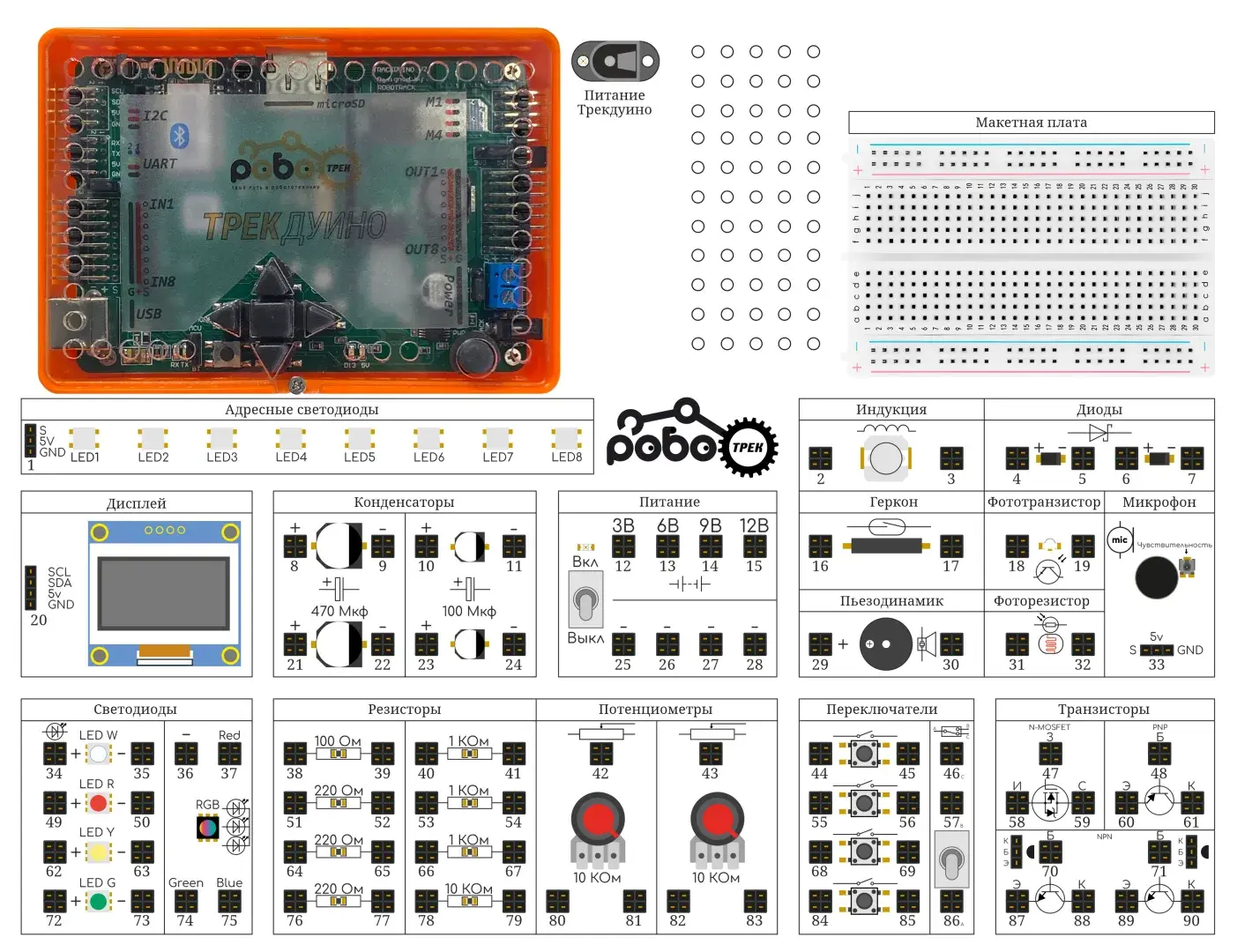

Детали внутри монтажного столика:
- Адресный светодиод WS2812B-V5 – 8 шт.
- Светодиод RGB FYLS-5050RGB – 1 шт.
- Светодиод белый FYLS-5050UWC – 1 шт.
- Светодиод зеленый FYLS-5050PG3C – 1 шт.
- Светодиод красный FYLS-5050UR3C – 1 шт.
- Светодиод желтый FYLS-5050UY3C – 1 шт.
- Кнопка IT-1102WD – 4 шт.
- Конденсатор JCK1E471M100105 – 2 шт.
- Конденсатор JCK1E101M063077 – 2 шт.
- Резистор CR-05FL7–220R – 11 шт.
- Резистор CR-05FL7–100R – 8 шт.
- Резистор CR-05FL7—-1K – 2 шт.
- Резистор RC0805JR-0710KL – 2 шт.
- Потенциометр R1212N-A10K – 2 шт.
- Дисплей OLED 1,3 I2C – 1 шт.
- Разъем DS1023-2X2 (pbd 4) – 87 шт.
- Разъем DS-1023 – 1×3 (PBS-3) – 4 шт.
- Разъем DS-1023 – 1×4 (PBS-4) – 1 шт.
- Тумблер MTS-102-A2 on-on – 2 шт.
- Геркон МКА-14103МS – 1 шт.
- Зуммер TMB12A03 – 1 шт.
- Фоторезистор GL5506(4-7K) – 1 шт.
- Транзистор mosfet SI2300A – 1 шт.
- Транзистор PNP SS8550 – 1 шт.
- ИК-фототранзистор KPA-3010P3C – 1 шт.
- Держатель батареи АА-57*17 – 8 шт.
- Гнездо питания DS-205 – 1 шт.
- Диод Шоттки SS34 – 2 шт.
- Катушка индуктивности SPQ105-101M – 1 шт.
- Светодиод KP-2012SGC KGB/Green – 1 шт.
- Модуль микрофона – 1 шт.
Дополнительные компоненты:
- Плата ТРЕКДУИНО в корпусе – 1 шт.
- Ультразвуковой датчик расстояния – 1 шт.
- Гироскоп/акселерометр – 1 шт.
- Мотор постоянного тока – 1 шт.
- Серводвигатель – 1 шт.
- Инфракрасный датчик – 2 шт.
- Датчик влажности почвы – 1 шт.
- Метео датчик – 1 шт.
- Макетная плата 400 точек – 1 шт.
- Транзистор SS8050 – 4 шт.
- Провода папа-папа 40 шт, 20см – 1 шт.
- Провода мама-папа 40 шт, 20см – 1 шт.
- Мультиметр цифровой – 1 шт.
- Кабель переходник питания – 2 шт.
- Кабель USB MRT5 – 1 шт.
- Держатель батареи АА-57*17 – 2 шт.
- Кабель с крокодилами – 3 шт.
- Пластиковые конструктивные элементы (Штифт 24 – 10 шт., Вал пластиковый 70 мм – 2 шт., Шестеренка 30 – 1 шт., Балка 15 – 4 шт.)
- Светодиод белый 5RWWC 14000MCD 6500K 3.4V 15D – 3 шт.
Программное обеспечение при работе с компьютером основано на Arduino IDE и дополнено визуальной средой программирования для составления программ из блоков, без необходимости писать и редактировать код. Имеет полную совместимость со всеми платами и библиотеками Arduino,
Визуальная среда разработана на основе проекта Ardublock и представлять собой плагин для Arduino IDE, который генерирует код на языке программирования C++ из визуальной программы. При этом структура визуальной программы соответствует структуре текстовой программы, что позволит переходить от визуального программирования к текстовому с наименьшими усилиями.
В состав комплекса входит учебно-методический курс. В ходе курса обучающиеся изучат:
- Основы электроники и схемотехники
Работу с резисторами, конденсаторами, транзисторами, диодами, светодиодами. Сборку электрических схем без пайки (на монтажном столике и макетной плате). Принципы работы датчиков (ультразвуковых, ИК-датчиков, влажности почвы, метео, фоторезисторов, герконов, гироскопов). Управление моторами и сервоприводами.
- Программирование микроконтроллеров
Основы алгоритмизации (циклы, условия, функции). Работу с визуальным программированием (блочная среда). Управление вводом-выводом (GPIO), ШИМ, интерфейсами (I2C, UART).
- Создание умных устройств и роботов
Разработка автоматических систем (датчик освещенности → включение света). Метеостанций для аграрной отросли. Подключение OLED-дисплея, кнопок, потенциометров для интерактивных проектов. Использование Bluetooth для беспроводного управления.
- Основы IoT и автоматизации
Чтение данных с гироскопа/акселерометра (например, для балансирующих платформ). Работа с микрофоном и звуком (детектор шума).
- Инженерные навыки
Отладка схем с помощью мультиметра. Расчет параметров цепей (подбор резисторов, анализ напряжений). Прототипирование устройств от идеи до рабочего образца.
