- Рекомендуемый уровень образования:
- — Основное общее (5 — 9 класс)
- — Среднее общее (10 и 11 классы)
- — Дополнительное образование
- Рекомендуемый возраст: от 10 лет
- Рекомендуемое количество на кабинет: 6 штук
- Важно: товар внесен в реестр промышленной продукции, произведенной на территории Российской Федерации, номер реестровой записи — 10739730
- Входит в перечень учебного оборудования для оснащения и модернизации школ (Приказ №838 Минпросвещения РФ от 28.11.2024 года)
Предназначение
Набор предназначен для изучения свойств электричества через изучение простых компонентов, таких как: резисторы, конденсаторы, транзисторы, реле, различные виды выключателей и так далее. С помощью этих и других элементов, входящих в состав набора, объясняются принципы работы электронных устройств, окружающих нас повсеместно.
Области знаний и применение
Набор обеспечивает возможность получения пользователем знаний для ориентирования в базовых аналоговых схемах и понимания принципов их работы.
Чему научится ребенок

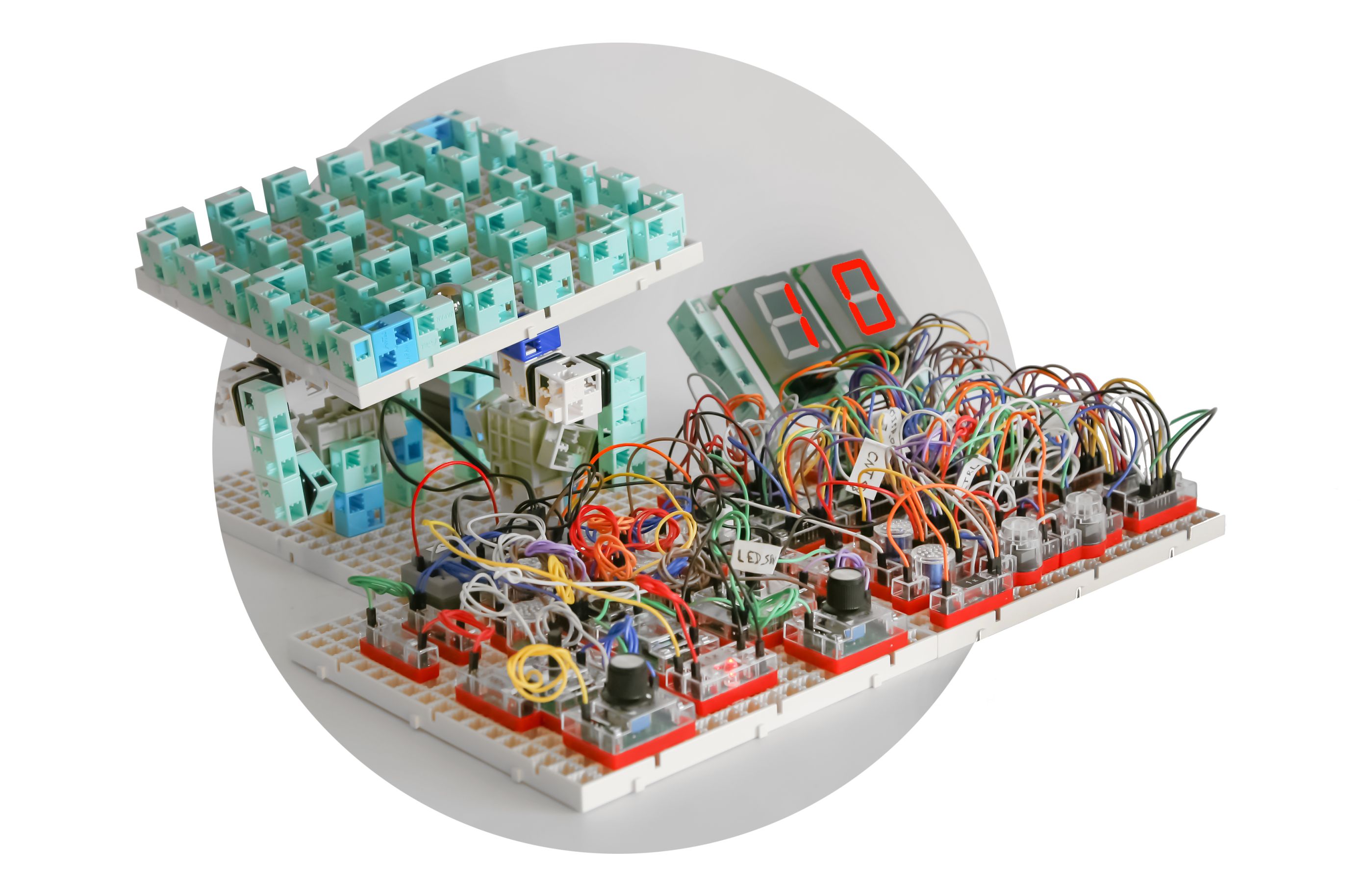

Набор представляет собой комплект электронных компонентов и соединительных деталей-кубиков. Используя эти элементы, пользователь имеет возможность собирать электрические схемы и изучать процессы, происходящие в них, а также конструировать отличные друг от друга модели, управляющиеся этими схемами, описанными в методическом пособии.

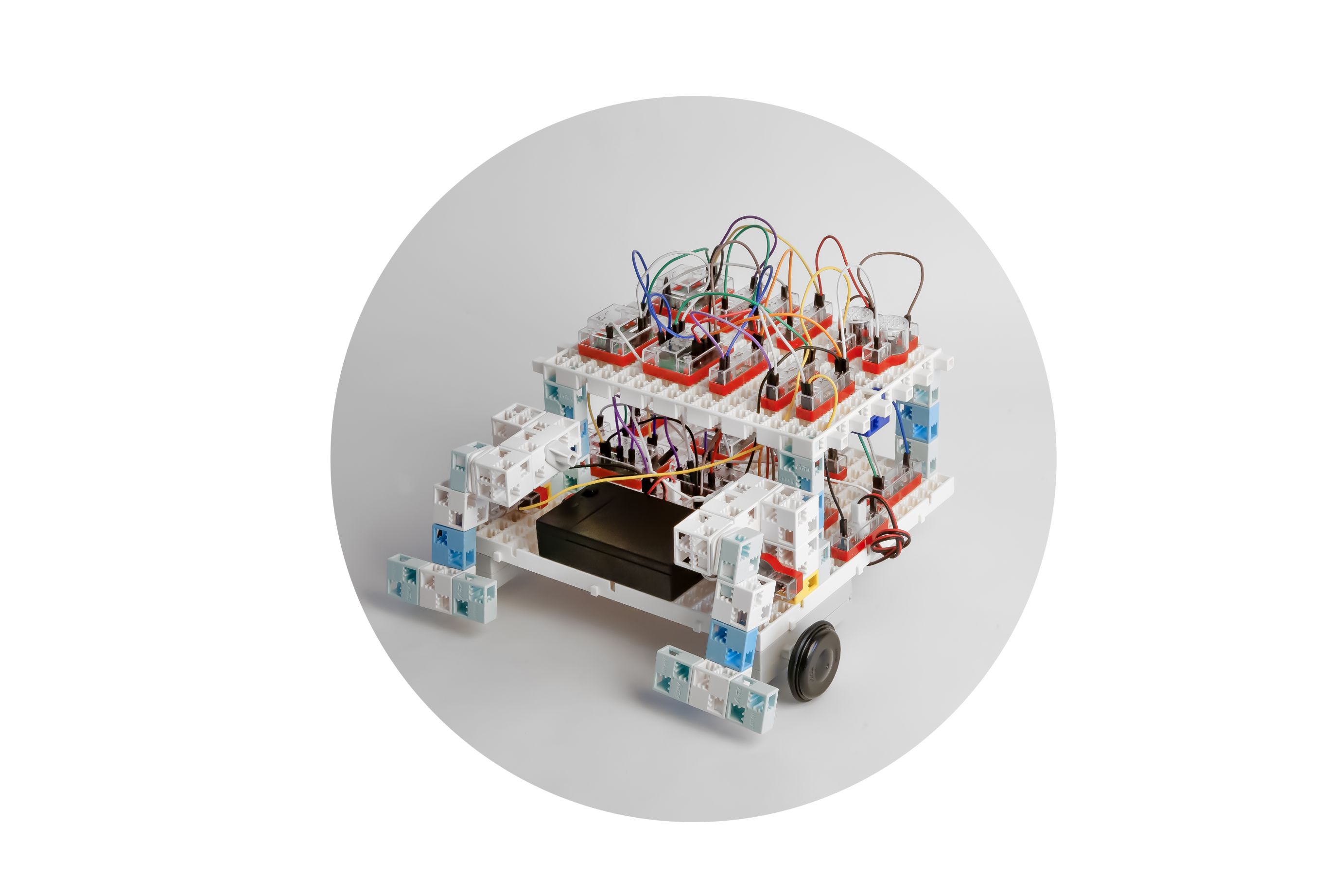

Набор позволяет построить действующую модель электромобиля на основе которой пользователь может изучить теоретический материал, понять его устройства и принцип работы, а также проводить измерения.
Состав:

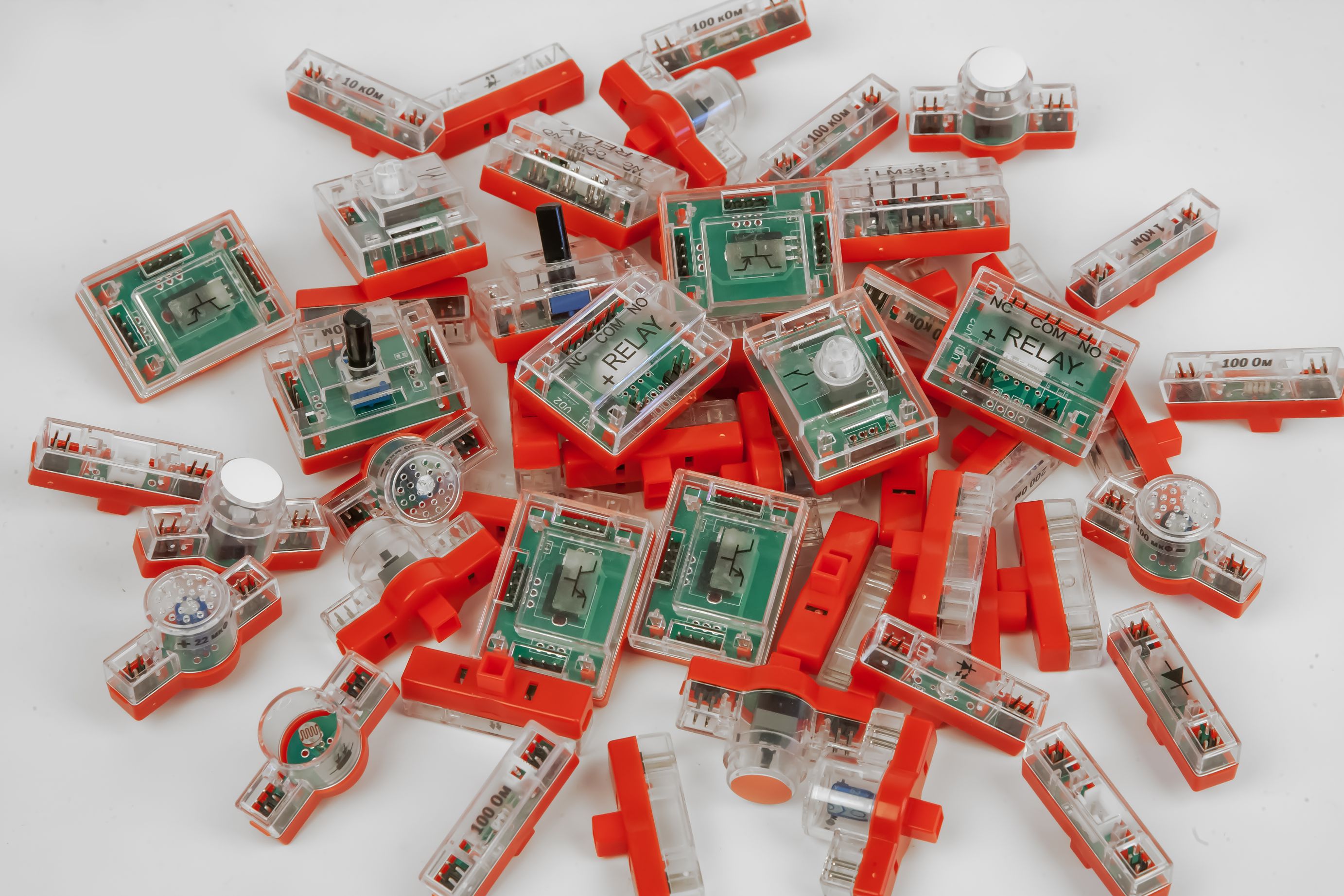

1) Набор элементов, каждый из которых имеет пластиковый корпус с системой крепления с целью установки в монтажное поле для создания электрической цепи:
— Резистор с сопротивлением 10 Ом - 4 штуки
— Резистор с сопротивлением 200 Ом - 4 штуки
— Резистор с сопротивлением 510 Ом - 2 штуки
— Резистор с сопротивлением 1 кОм - 4 штуки
— Резистор с сопротивлением 10 кОм - 4 штуки
— Резистор с сопротивлением 100 кОм - 4 штуки
— Переменный резистор с сопротивлением 10 кОм - 2 штуки
— Разветвитель питания - 3 штуки
— Конденсатор емкостью 22 мкФ - 2 штуки
— Конденсатор емкостью 100 мкФ - 2 штуки
— Биполярный транзистор NPN - 2 штуки
— Биполярный транзитор PNP - 2 штуки
— Фоторезистор
— Диод - 4 штуки
— Светодиод белый - 4 штуки
— Терморезистор
— Выключатель с фиксацией - 2 штуки
— Выключатель нормально замкнутый - 2 штуки
— Выключатель нормально разомкнутый - 2 штуки
— Переключатель - 2 штуки
— Реле - 3 штуки
— Компаратор
2) Батарейный блок (4,5 Вольта)
3) Батарейка АА - 3 штуки
4) Мотор постоянного тока - 2 штуки
5) Комплект соединительных проводов
6) Цифровой мультиметр
7) Монтажное поле 180х180 мм (ДхШ). Материал изготовления - пластик.
8) Монтажное поле 160х60 мм (ДхШ) - 2 штуки. Материал изготовления - пластик.
9) Набор цветных деталей из пластика для создания конструкций, которые соединяются друг с другом, и имеют вертикальный, горизонтальный и диагональный тип позиционирования:
— Цветная деталь в виде куба 20х20х20 мм (ДхШхВ)- 24 штуки
— Цветная деталь прямоугольной формы первого вида 20х20х10 мм (ДхШхВ) - 4 штуки
— Цветная деталь прямоугольной формы второго вида 20х20х10 мм (ДхШхВ) - 12 штук
— Цветная деталь прямоугольной формы третьего вида 20х20х10 мм (ДхШхВ) - 8 штук
— Цветная деталь прямоугольной формы четвертого вида 20х20х10 мм (ДхШхВ) - 24 штуки
— Цветная деталь в виде треугольной призмы 19х19х26 мм - 2 штуки
— Поворотная ось - 5 штук
10) Колесо диаметром 36 мм - 2 штуки.
11) Резиновое кольцо диаметром 33 мм - 2 штуки
12) Разделитель деталей из пластика - 1 штука
13) Методическое пособие на русском языке
14) Система хранения

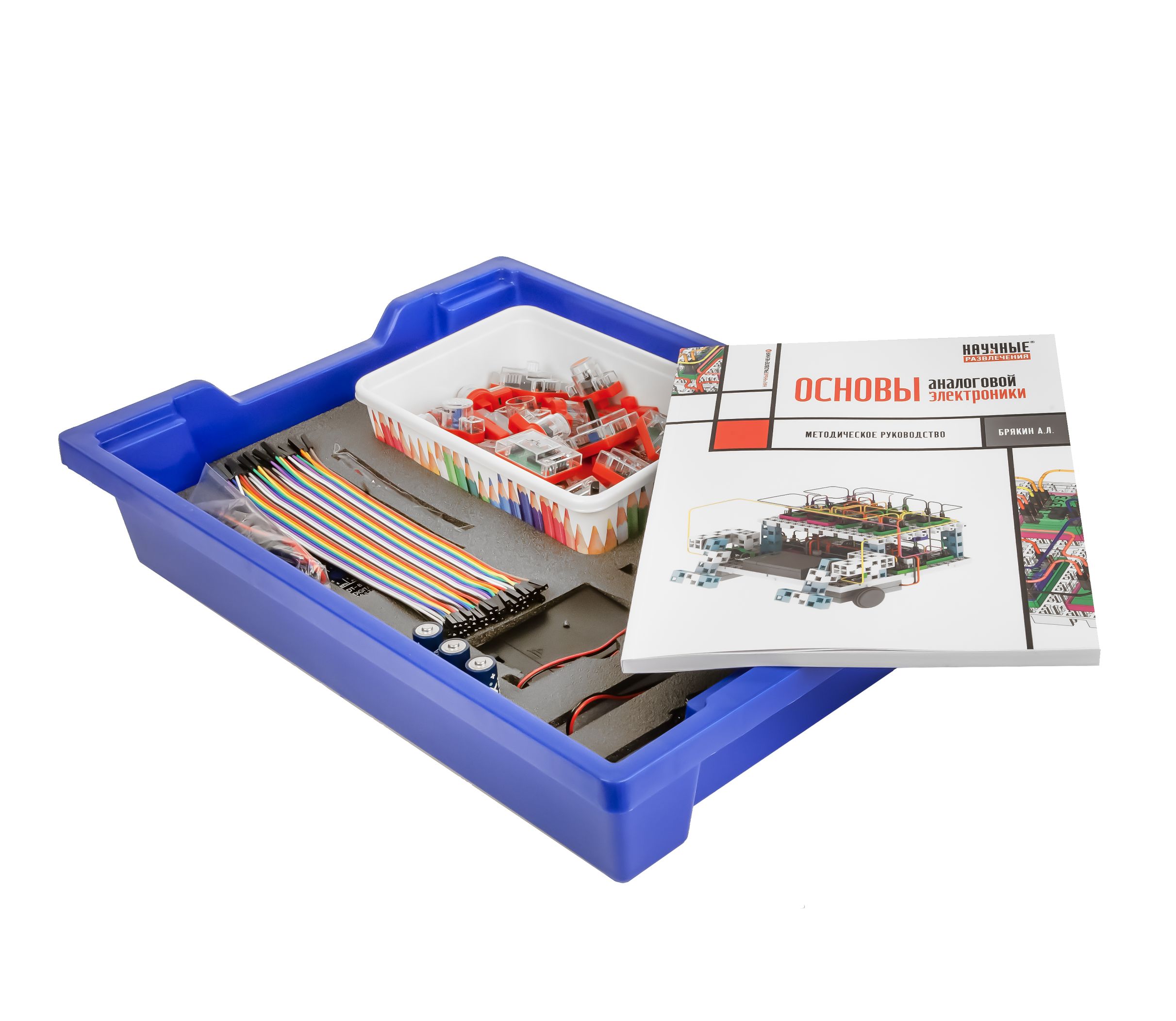

Весь набор укомплектован в пластиковую систему хранения с ложементом, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым.
Методическое пособие
Методическое пособие предназначено для знакомства с принципами функционирования электрических цепей с постепенным переходом от максимально простых цепей к сложным. Учебные схемы, приведенные в методическом пособии, ориентированы не только на то, чтобы пользователь смог изучить компонент набора, но и продемонстрировать как можно его использовать при отработке практических навыков.

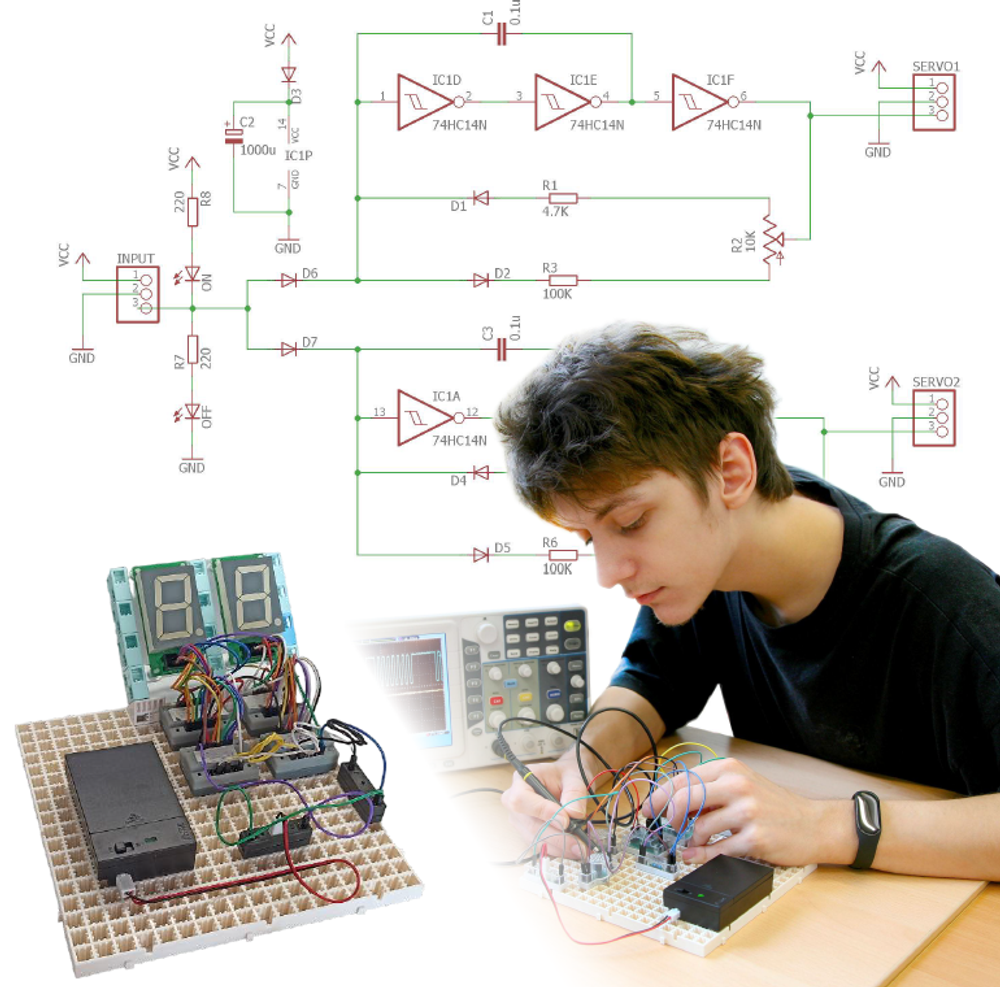

В пособии излагаются принципы, которыми руководствуются инженеры при создании схем, что позволит улучшить понимание и поспособствует развитию навыка чтения электрических схем. Последовательное изучение множества примеров и упражнений, описанных в пособии, позволит обучающемуся познакомиться с элементной базой набора.
