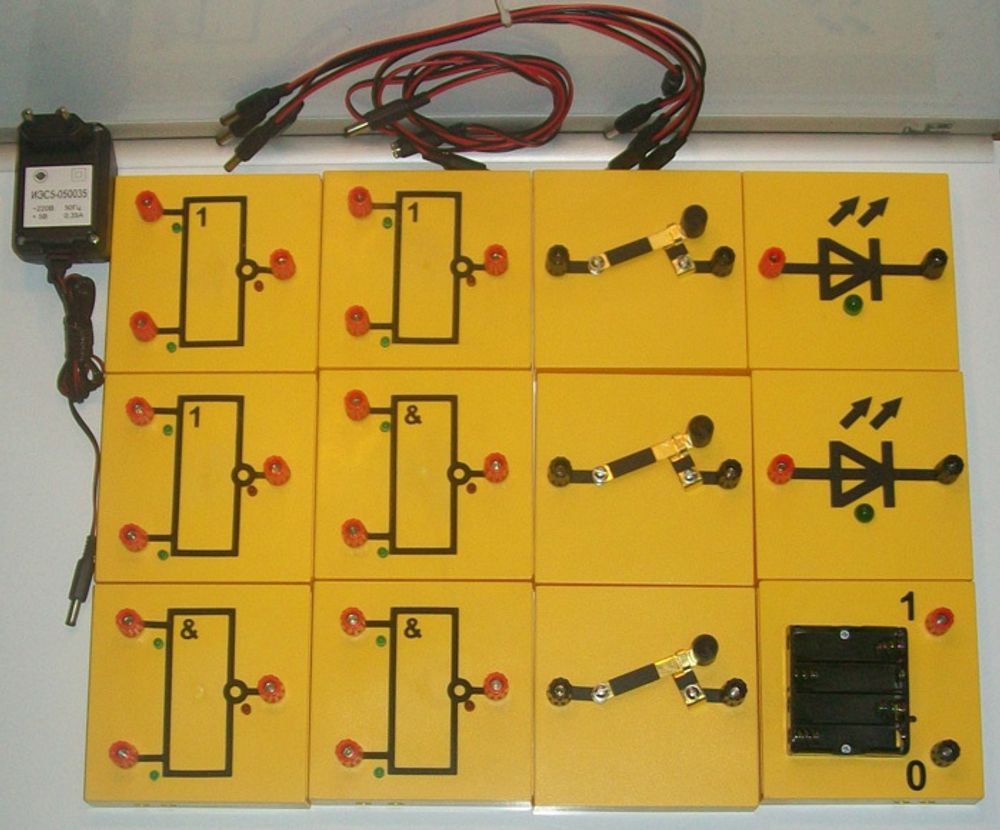

Набор «Логика» предназначен для демонстрации основных понятий, лежащих в основе современной цифровой электроники. Ознакомление учащихся с логическими операциями осуществляется на основе простых ключей, диодных и транзисторных схем и современных полупроводниковых логических элементов.
Перечень демонстрационных экспериментов:
1. Исследование операции «НЕ»
2. Исследование операции «ИЛИ»
3. Исследование операции «И»
4. Исследование логических операций «ИЛИ-НЕ» и «И-НЕ»
5. Изучение работы диода
6. Изучение работы транзистора
7. Исследование операции «И» (диодно-транзисторная логика)
8. Исследование операции «ИЛИ» (диодно-транзисторная логика)
9. Исследование операции «НЕ» (диодно-транзисторная логика)
10. Изучение логических элементов «И–НЕ» и «ИЛИ-НЕ»
11. Исследование операции «НЕ» (на логических микросхемах)
12. Асинхронный триггер (на логических микросхемах)
13. Исследование операции «И» (на логических микросхемах)
14. Исследование операции «ИЛИ» (на логических микросхемах)
