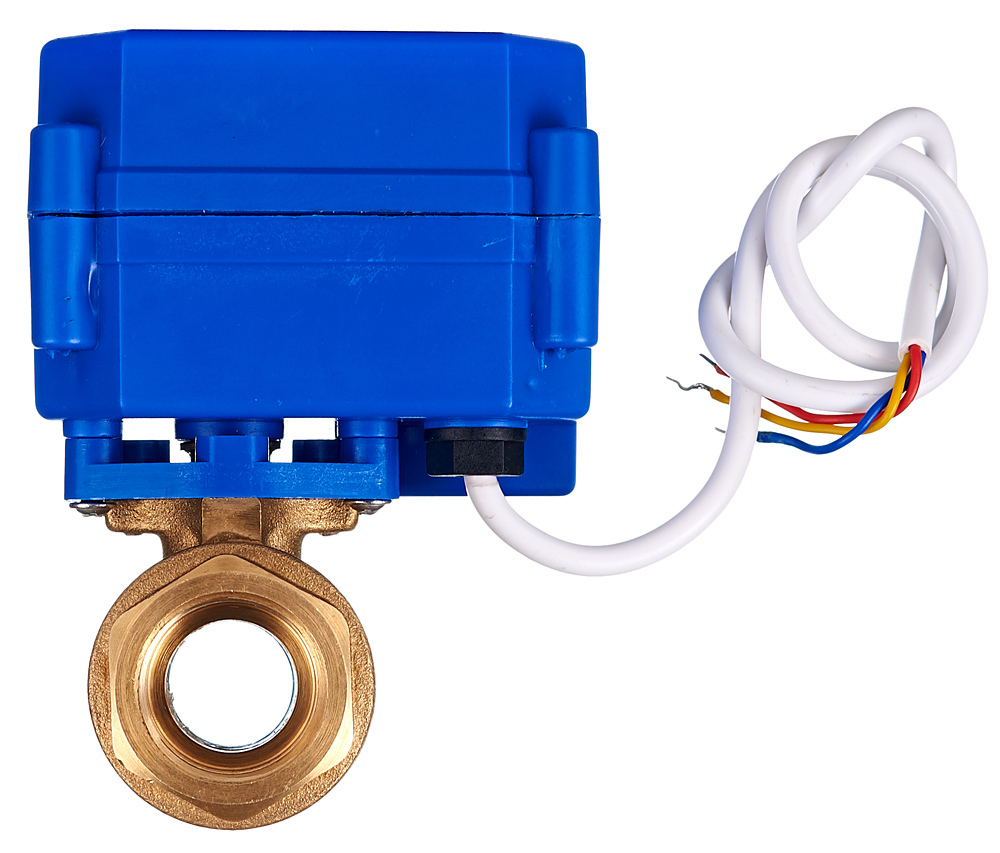

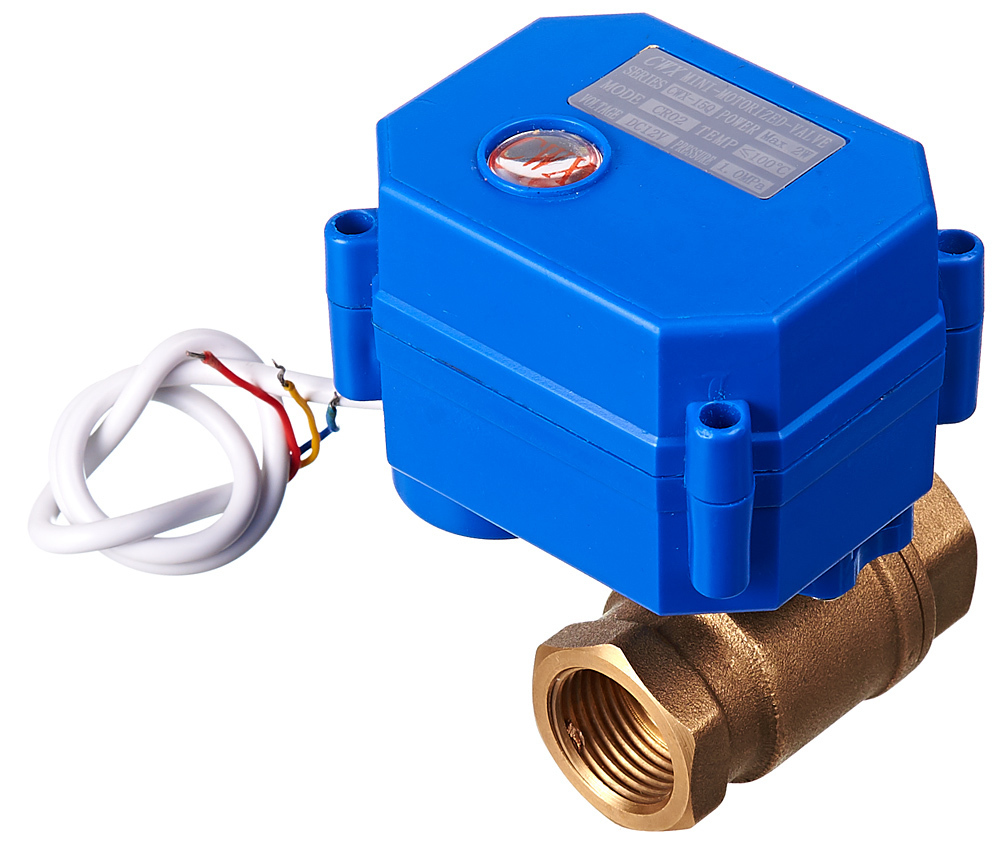

Моторизованный шаровой кран CWX-15Q (1/2 дюйма)

Подключение

Сервопривод крана подключается к управляющей электронике тремя проводами:

• красный провод – питание коллекторного двигателя для открывания заслонки;
• синий провод – питание, закрывающее заслонку
• жёлтый провод – общая земля.

Удобно подключать такие устройства через Troyka-реле.

Нормально замкнутые контакты реле будут соответствовать открытому положению крана, нормально разомкнутые – закрытому.

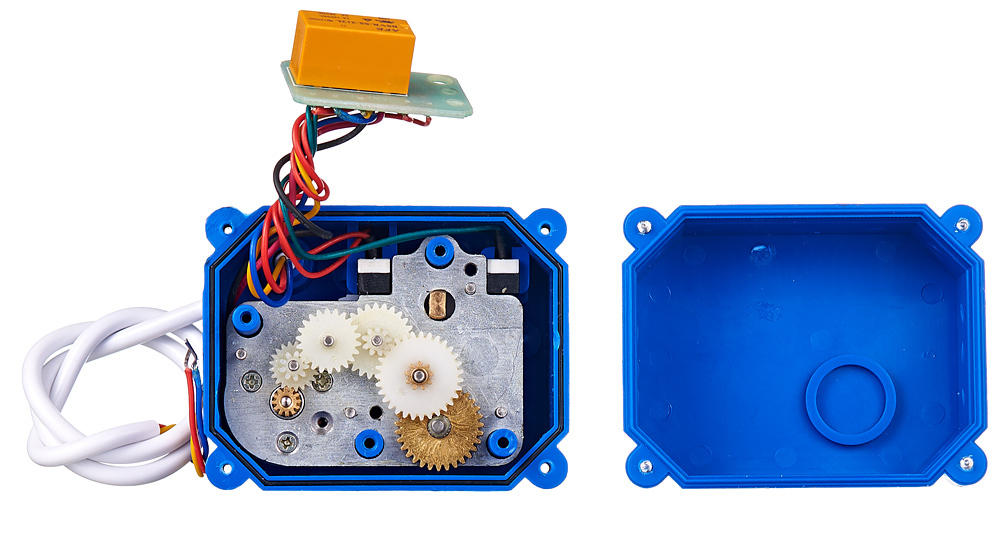

Перещёлкните реле и через три секунды кран откроется и сработают концевики, мотор выключится. После перемещения заслонки, модуль не потребляет энергии до следующего срабатывания реле.

Характеристики

• Номинальное напряжение питания: 9-12 В
• Потребляемая мощность в момент движения заслонки: 2 Вт
• Потребляемая мощность в покое: 0 Вт
• Время полного открытия или закрытия: 3 с
• Материал корпуса: латунь
• Рабочее давление не более: 1 MPa (10 Атм)

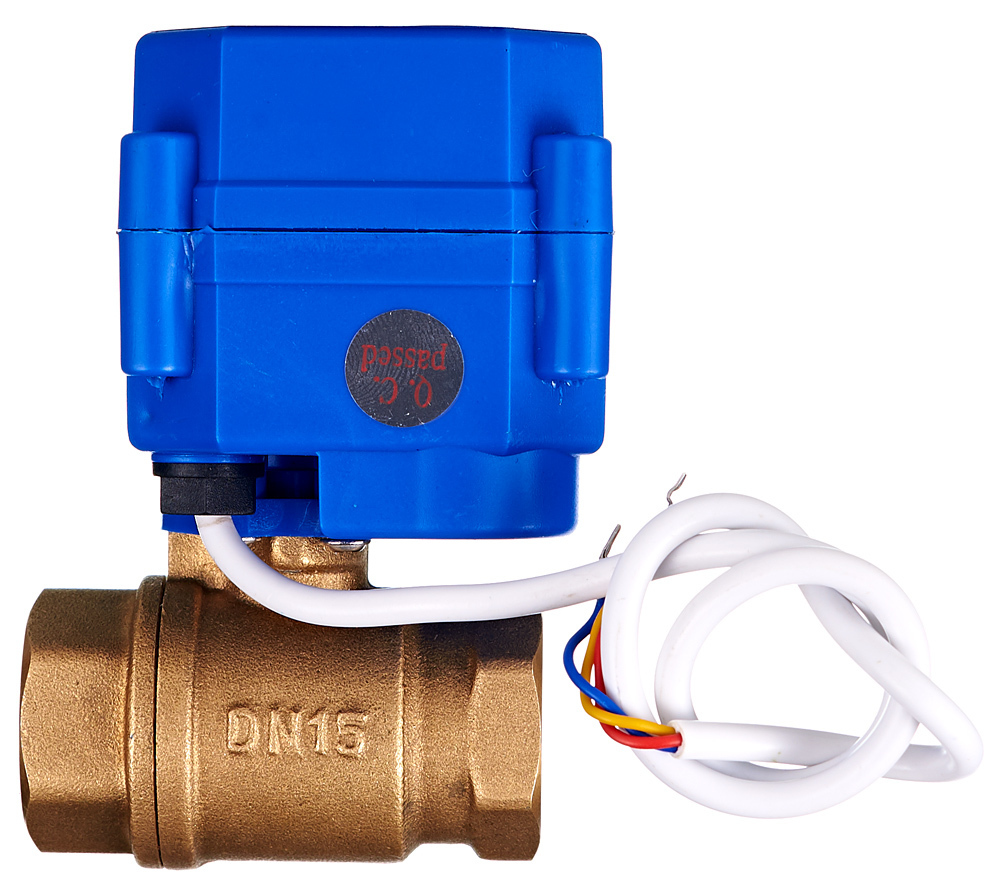

• Диаметр подводки 1/2 дюйма
• Температура жидкости: не более 100 C°
• Габариты клапана, мм 90х70х70
