Модульный учебный комплекс «Волновая оптика» ✅ Арт. 15861

Лабораторный учебный комплекс «Волновая оптика» предназначен для проведения цикла лабораторно-практических занятий дисциплины «Физика» раздела «Оптика» и позволяет проводить серию опытов, экспериментально подтверждающих волновую природу оптического излучения.

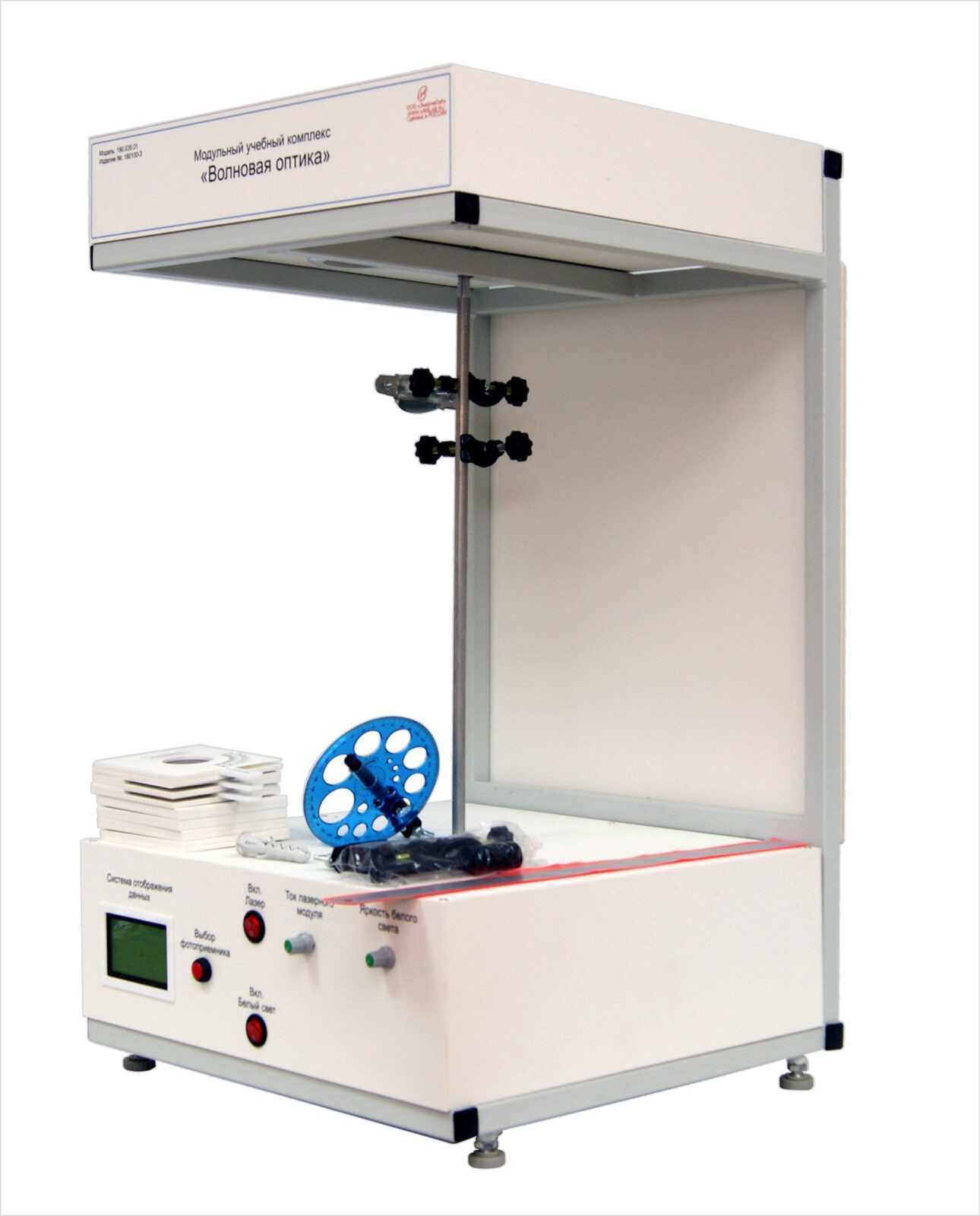

В состав учебного лабораторного комплекса входит Механический и Электронный блоки.

Механический блок содержит устойчивое основание - опорную раму с регулируемыми по высоте ножками, вертикальный штатив с направляющими, на которых подвижно закреплены кронштейны с кольцевыми обоймами, содержащими экспериментальные образцы. Подобная конструкция обеспечивает возможность быстрого изменения оптической схемы опыта в зависимости от требований эксперимента.

В состав рамок с экспериментальными образцами входят дифракционные образцы (для изучения эффекта дифракции на щели), поляризатор и анализатор света (для исследования поляризационных характеристик экспериментальных образцов), стеклянная пластина (для изучения эффекта отражения), четверть волновая фазовая пластинка нулевого порядка (для изучения эффекта двойного лучепреломления).

В верхней части механического блока установлен модуль источников оптического излучения, содержащий источник белого света, лазерный модуль, а также оптические элементы, формирующие необходимую структуру оптический потока. Управление параметрами источников оптического излучения осуществляется с помощью Электронного блока.

Электронный блок расположен в нижней части лабораторного комплекса и содержит все необходимые источники питания, систему управления источниками оптического излучения, а также микропроцессорную систему управления, сбора, обработки и визуализации экспериментальной информации.

На передней панели Электронного блока размещены органы управления, позволяющие включать и выключать лазерный модуль и источник белого света, осуществлять регулировку тока лазерного модуля и источника белого света, переключатель выбора типа фотоприемника.

Конструкция Электронного блока предусматривает возможность дальнейшей модернизации и расширения возможностей путем установки до пяти дополнительных субмодулей и подключения дополнительных устройств.

Состав:

1. Механический блок
2. Электронный блок

Исследуемые элементы:

• дифракционные объекты;
• поляризатор-анализатор;
• стеклянная пластинка;

Комплект поставки

1. Учебный стенд «Волновая оптика»;
2. паспорт;
3. техническое описание;
4. мультимедийная методика;
5. краткие теоретические сведения;
6. руководство по выполнению базовых экспериментов.
