Модуль «Цифровой трехфазный ваттметр» 380В ✅

Модуль "Цифровой трехфазный ваттметр" (~0...380В) предназначен для измерения мощности, потребляемой от трехфазной сети.

На дисплее отображаются действующие значения тока и напряжения: полная, активная и реактивная мощности; косинус угла нагрузки.

Для улучшения восприятия параметры каждой фазы отображаются своим цветом на цветном LCD TFT дисплее в виде таблицы, цифрами, стилизованными под семисегментный индикатор. Данный прибор совместим с ПО ELab.

Возможно подключение до 4-х данных модулей к одному модулю связи. Работает с постоянным и переменным напряжением, с частотой до 1 кГц.

Технические особенности

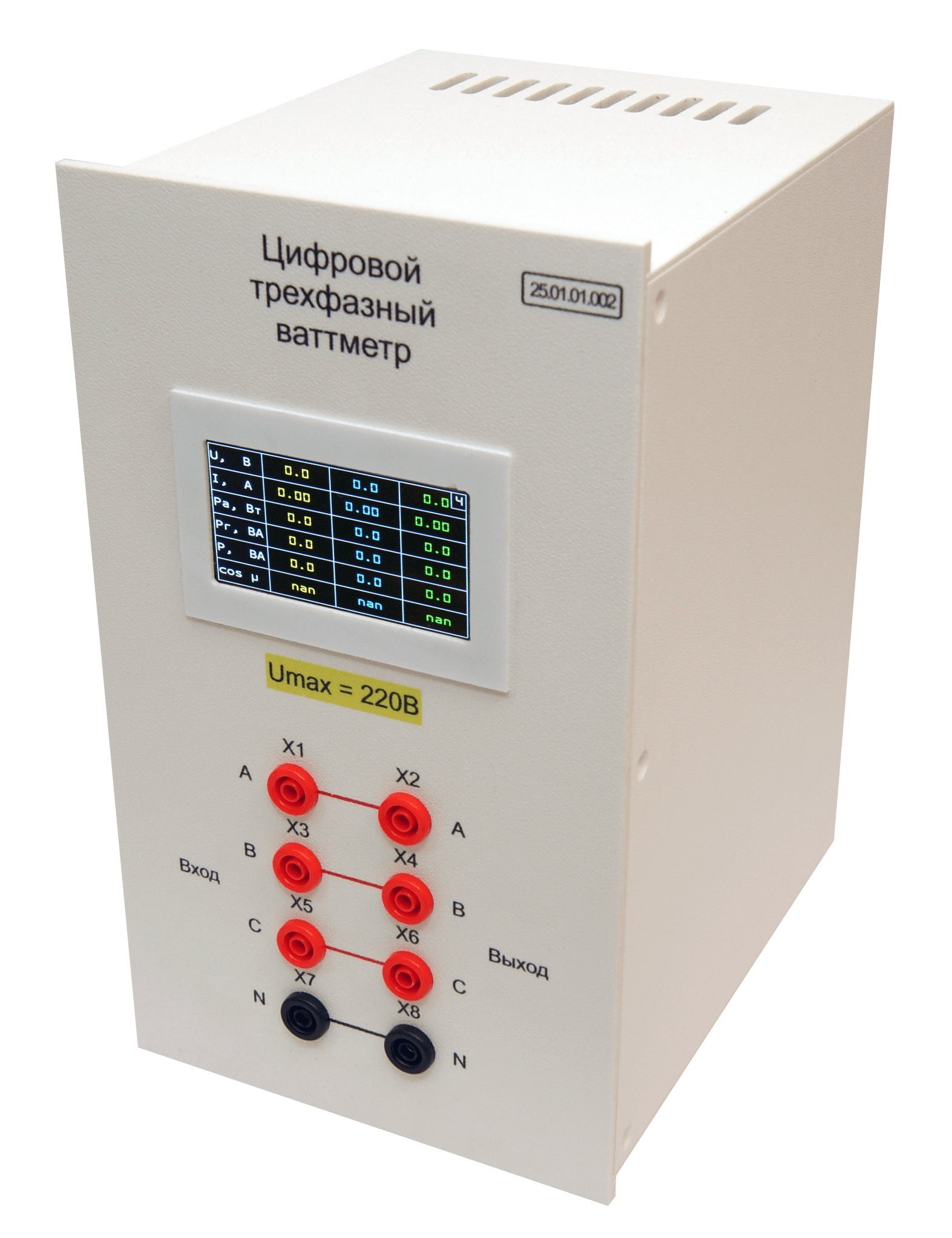

Корпус модуля выполнен из ABS пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи и обозначения выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.

Питание модуля осуществляется через разъемы типа IDC – 10, располагающиеся на тыльной части корпуса и предназначенные для подключения соседних модулей.

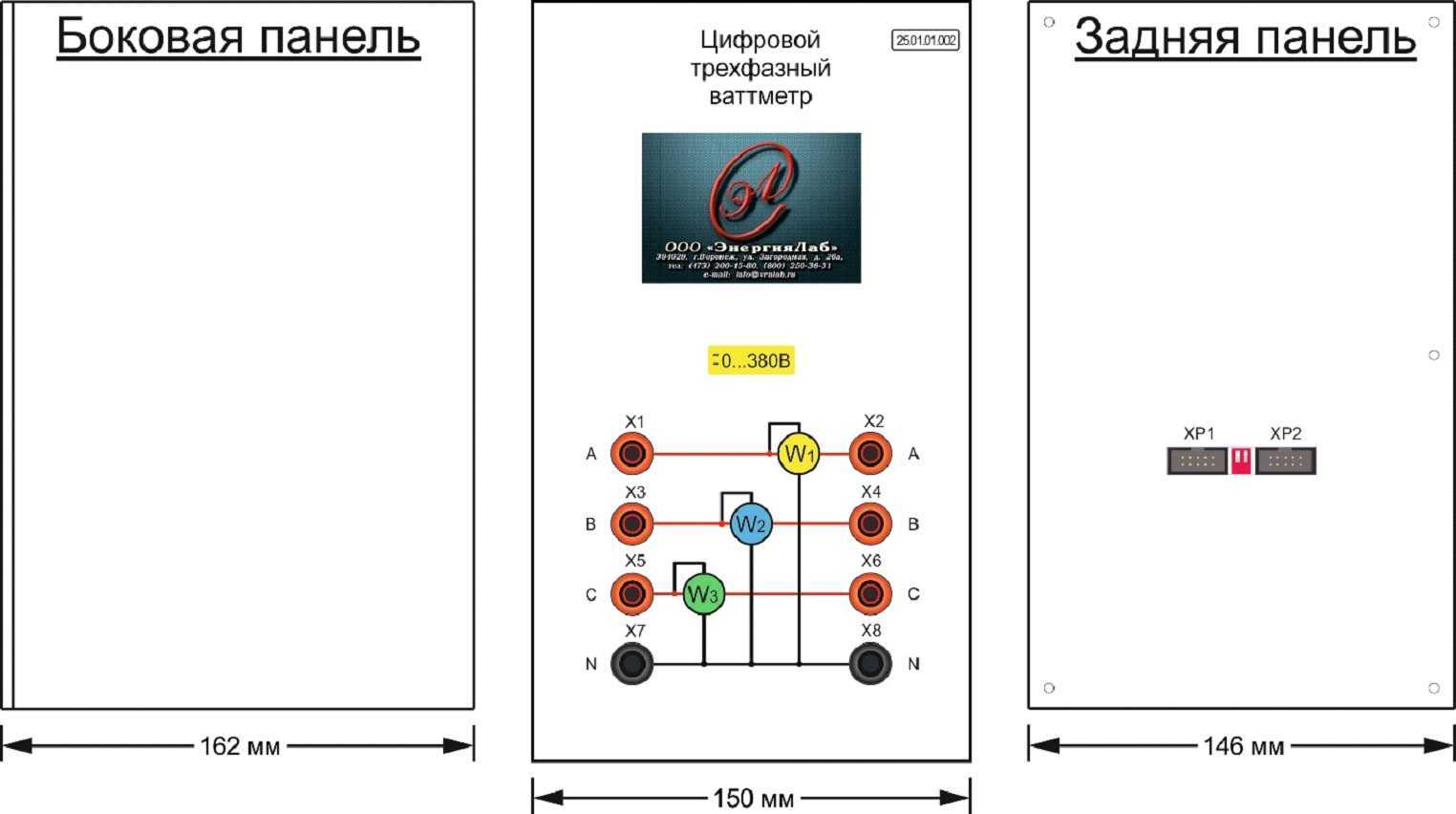

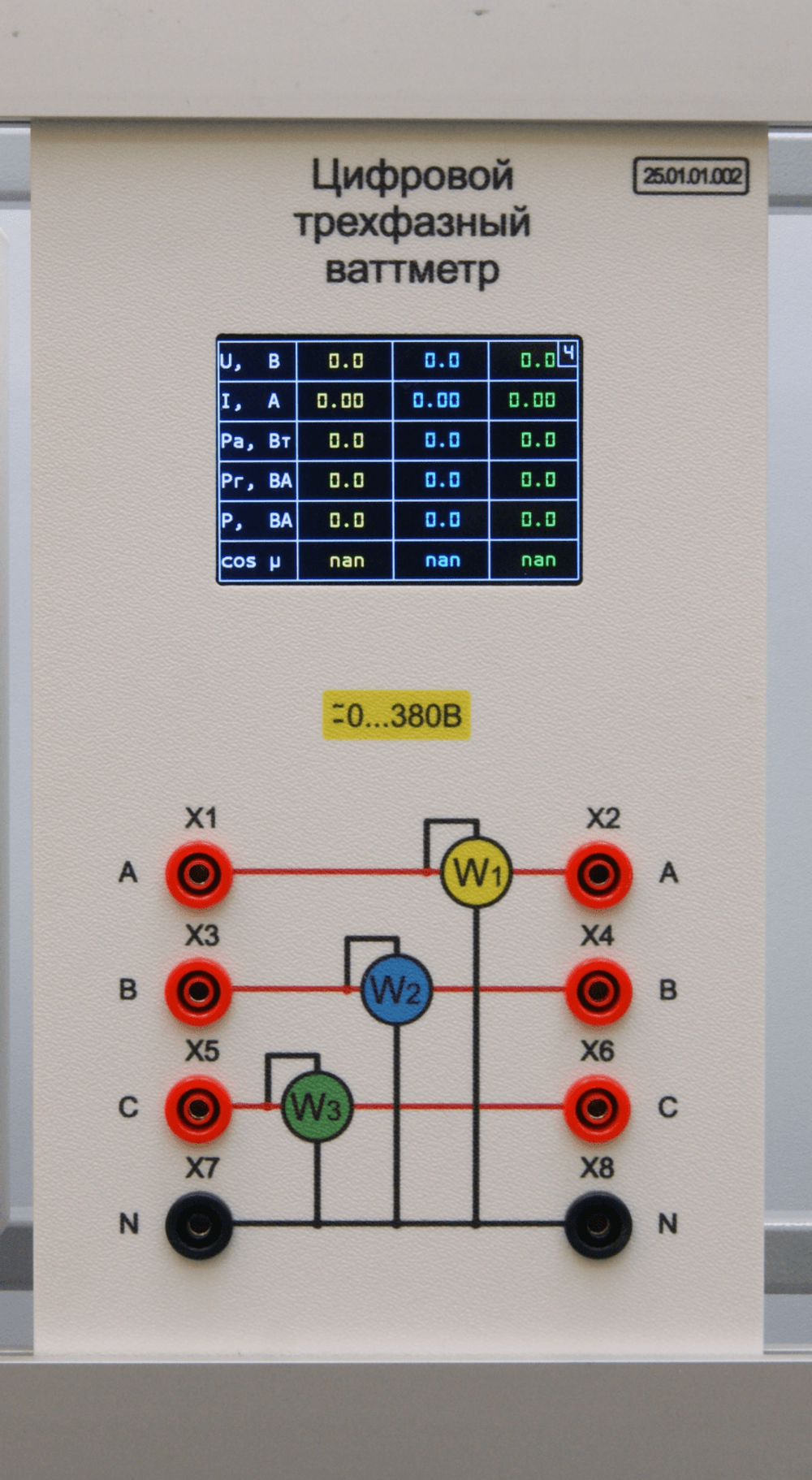

На лицевой панели располагаются разъемы типа BANANA серии ZP с диаметром отверстий 4 мм, предназначенные для механического соединения и разъединения электрических цепей.

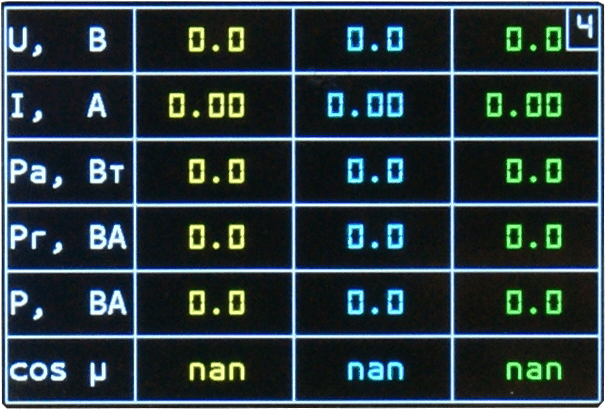

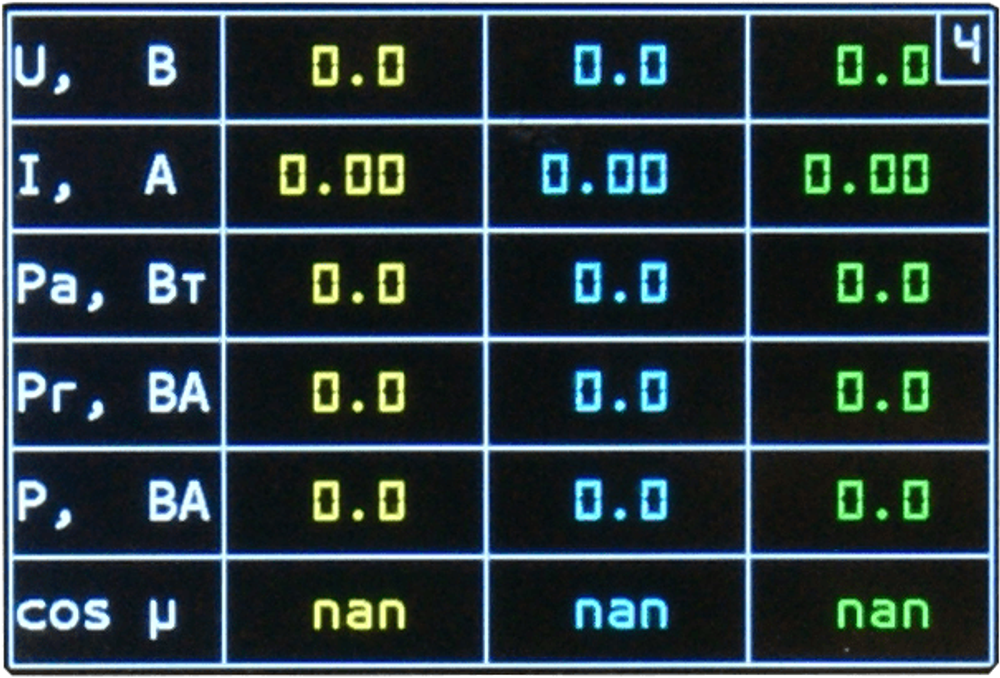

Значения измеряемых величин отображаются на цветном LCD TFT дисплее, в виде таблицы.

Таблица состоит из четырех столбцов:

в первом столбце отображаются наименования измеряемых величин с единицами измерения;

во втором, третьем и четвертом столбцах отображаются значения измеряемых величин.

Границы таблицы и наименования величин с единицами измерения выполнены белым цветом, значения выполнены желтым, голубым, и зеленым цветом. Наименования и единицы измерения выполнены модифицированным шрифтом, цифры стилизованы под семи сегментный индикатор.

Передача данных осуществляется через интерфейс RS485. Связь между программным комплексом ELAB или аналогичным и аппаратной частью осуществляется по универсальному протоколу LCPE (LAB Communication Protocol Engineering).
