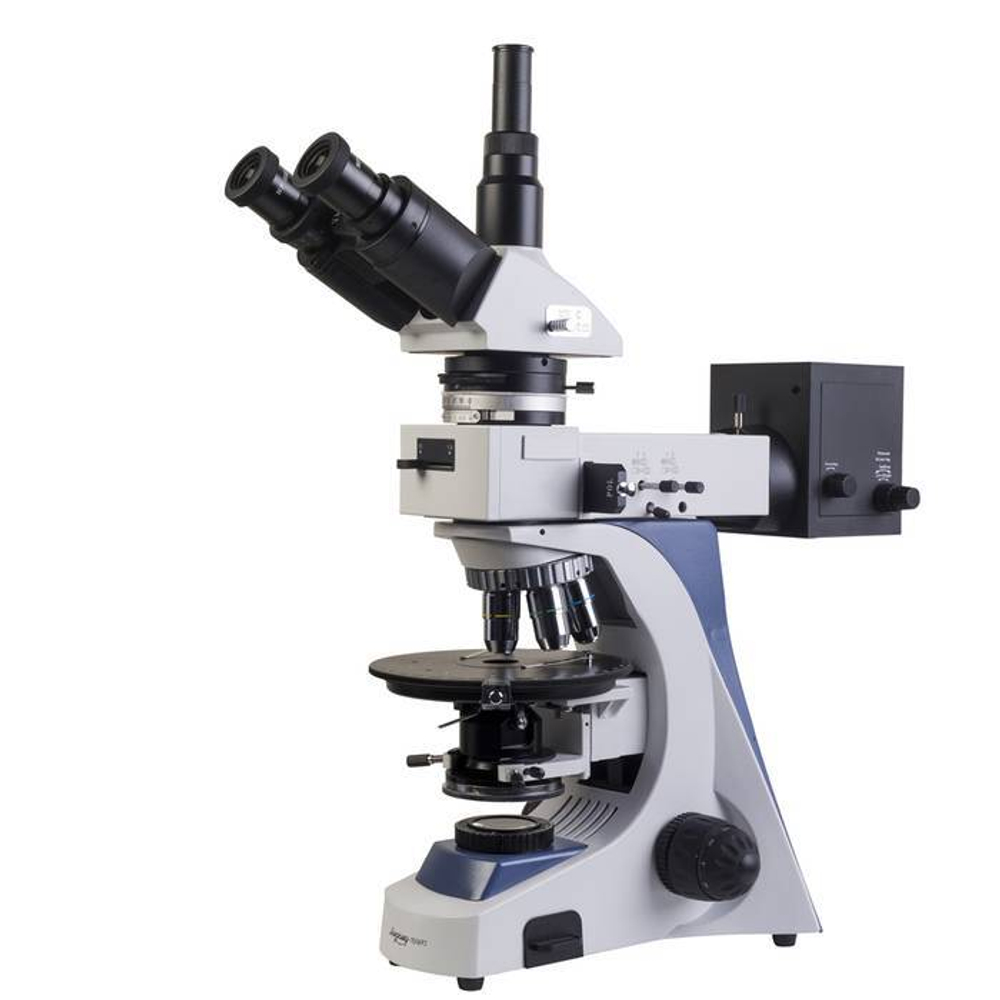

Микроскоп предназначен для исследований и записи изображений или видеофайлов в проходящем и отраженном свете. Благодаря возможности работы в проходящем поляризованном свете, он может применяться в любых областях, где необходимо исследовать двойное лучепреломление прозрачных образцов - в кристаллографии, биологии, химии, фармакологии, медицине, в промышленности для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах. Возможность работать в отраженном свете позволяет использовать микроскоп Микромед ПОЛАР 3 в петрографии, углепетрографии, минералогии, криминалистике, геологии, на производстве.
Также микроскоп находит широкое применение в лабораториях высших учебных заведений. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокоинформативная оптика
Оптическая схема микроскопа Микромед ПОЛАР 3 рассчитана на оптическую длину тубуса «бесконечность» и благодаря высококачественным объективам с планахроматической коррекцией позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и резкие по всему полю. Это обеспечивает высокую информативность при исследованиях и отличное качество записываемых изображений при использовании дополнительной окулярной камеры. Многослойное просветляющее покрытие на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света.
Все объективы типа SF Plan (Strain Free Planachromat) и оптические детали микроскопа свободны от остаточных напряжений материалов, что позволяет без ограничений проводить исследования в поляризованном свете.
В стандартном комплекте к микроскопу поставляется 6 объективов. Увеличение микроскопа в стандартной комплектации 40х-2000х, при использовании дополнительных окуляров 20х-2000х.
Револьверное устройство на 5 объективов оснащено центрировочными механизмами. Центрировка объектива производится с помощью винтов на кольце револьверного устройства.
Оптический и цифровой
Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру (видеоокуляр) и записывать фото или видеофайлы. Вертикальный тубус насадки имеет регулировку по вертикали. Благодаря этому можно точно настроить соответствие резкости изображений, наблюдаемых в окуляры и на мониторе внешнего устройства. Посадочный диаметр тубуса для установки видеоокуляра 23,2 мм. Видеоокуляр в комплект микроскопа не входит и приобретается отдельно.
Профессиональное освещение

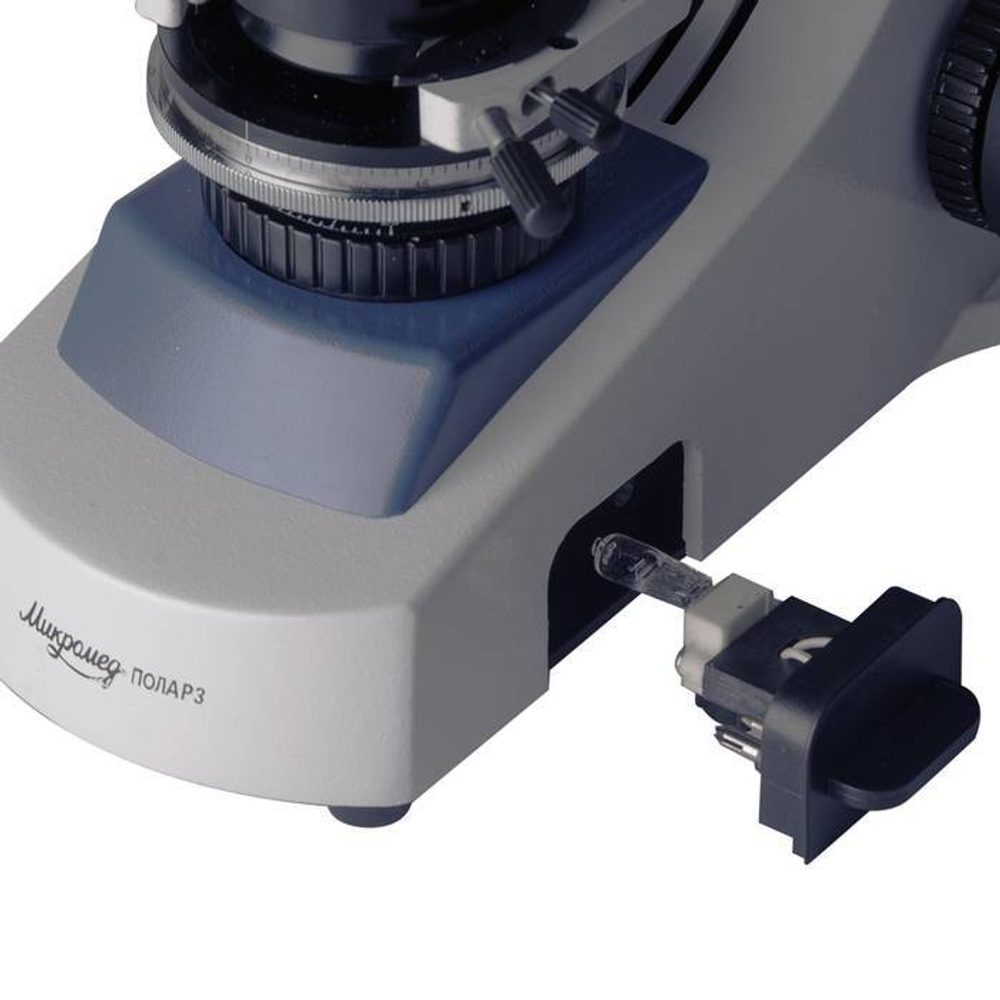

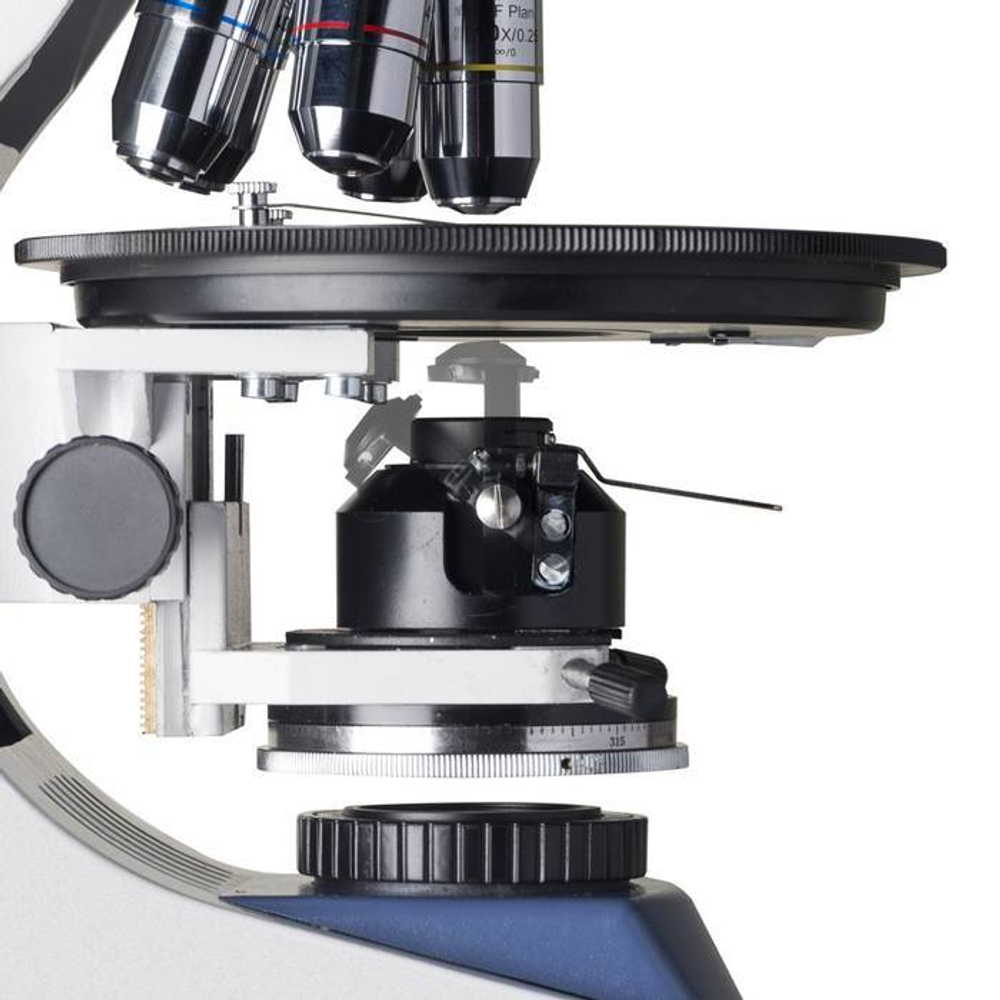

В микроскопе Микромед ПОЛАР 3 использована схема освещения в проходящем свете по Кёлеру, имеющая центрируемый конденсор с А=1,3 и осветитель с коллектором и галогенной лампой. Такое освещение позволяет получать яркое и равномерное освещение исследуемого образца и наблюдать изображения высокого контраста с максимальной резкостью по всему полю.
Система имеет встроенную апертурную и полевую диафрагмы. При работе с малыми увеличениями, оправа с фронтальной линзой конденсора может быть откинута и выведена из хода лучей.
Система проходящего света предназначена для работы как с обычным светом, так и поляризованным. Для работы в поляризованном свете используется вращающийся 0 - 360⁰ поляризатор и вращающийся 0 - 90⁰ анализатор. Поляризатор в поворотной оправе со шкалой встроен в конденсор, анализатор со шкалой и нониусом 0,1⁰ расположен в промежуточном тубусе между окуляром и объективом.
Система отраженного света микроскопа Микромед ПОЛАР 3 предназначена для работы с поляризованным и обычным светом. В микроскопе применена схема прямого освещения предмета через объектив посредством опак-иллюминатора. Такая схема позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета. Также свет при использовании подобной схемы падает на предмет строго в вертикальном направлении, что особенно важно для исследования полированных образцов в металлографии и петрографии. Опак-иллюминатор размещается между тубусом и объективом.
Разнообразные методы исследований
Для работы в поляризованном свете в системе используется выдвижной поляризатор с постоянной плоскостью поляризации, которая ориентирована таким образом, что «0» по шкале анализатора соответствует скрещенному положению обоих устройств.
Для настройки поляризации света предназначен вращающийся анализатор, расположенный в промежуточном тубусе. При работе с обычным отраженным светом поляризатор выводится из хода лучей. При этом анализатор поворачивается на угол 90⁰. В систему отраженного света также входит апертурная и полевая диафрагма.
Для изучения прозрачных объектов, имеющих в анизотропной среде слабое двойное лучепреломление, конструкция микроскопа Микромед ПОЛАР 3 позволяет применять компенсационные пластины и светофильтры, для установки которых служат пазы на корпусе осветителя проходящего света. Также в конструкцию микроскопа входит фокусируемая линза Бертрана, применяемая для коноскопических исследований и позволяющая наблюдать интерференционные фигуры исследуемых объектов в выходном зрачке объектива. При необходимости подобных исследований линза Бертрана вводится в ход лучей.
Прецизионная фокусировка
Микроскоп имеет систему грубой и тонкой фокусировки - она производится перемещением предметного столика по высоте с помощью свободного от люфтов зубчато - реечного механизма. Рукоятка тонкой фокусировки имеет шкалу с ценой деления = 0,002 мм и за один оборот перемещает предметный столик на 0,2 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.
Рукоятки грубой и тонкой фокусировки выведены на обе стороны штатива микроскопа. Объективы микроскопа Микромед ПОЛАР 3 парфокальны и при их смене требуется лишь незначительная подфокусировка с помощью рукояток тонкой фокусировки.
Точная и надежная механика
Круглый предметный столик микроскопа Микромед ПОЛАР 3 с зажимами для образцов имеет диаметр 160 мм, может поворачиваться на 360⁰. Комплектный препаратоводитель обеспечивает перемещение объекта по направлениям X / Y в диапазоне 30 / 25 мм. Конструкция микроскопа гарантирует точное движение исследуемого образца без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
Особенности:
- Микроскоп Микромед ПОЛАР 1 имеет схему с оптической длиной тубуса «бесконечность».
- Исследования в проходящем и отраженном поляризованном и обычном свете.
- Высококачественные объективы - планахроматы «SF» и все оптические детали микроскопа свободны от напряжений материалов и обеспечивают высокий контраст и резкость по всему полю.
- Схема проходящего света по Кёлеру обеспечивает яркое, равномерное освещение и высокий контраст и резкость.
- Система прямого освещения предмета через объектив.
- Диапазон увеличений в стандартной комплектации от 40х до 2000х, с дополнительными окулярами от 20х до 2000х.
- Револьвер на 5 объективов с центрируемыми гнездами.
- Набор компенсаторов и светофильтров в стандартной комплектации микроскопа.
- Центрируемая линза Бертрана для коноскопических исследований.
- Визуальная насадка с независимым каналом визуализации для установки окулярной камеры.
- Прецизионная точность фокусировки и перемещения препаратов за счет применения зубчато – реечных механизмов и направляющих «ласточкин хвост».
- Полностью металлическое основание микроскопа, штатив и корпус визуальной насадки с антистатическим покрытием.
Характеристики
Увеличение, крат |
40-2000 |
Увеличение с дополнительной оптикой, крат |
20-2000 |
Тип визуальной насадки |
Тринокулярная |
Угол наклона окулярных тубусов, град |
30,0 |
Увеличение насадки, крат |
1 |
Диоптрийная настройка, дптр |
±5, на левом тубусе |
Посадочный диаметр окуляров, мм |
30 |
Посадочный диаметр тубуса визуализации, мм |
23,2 |
Поворот визуальной насадки, град |
360 |
Регулировка межзрачкового расстояния, мм |
48-75 |
Окуляры, в комплекте |
Широкопольные с удаленным зрачком 10х/22, 16х/16, 20х/12 |
Окуляры, опция |
5х/18, 12,5х/15 |
Тип объективов |
Планахроматы SF, длина тубуса "бесконечность", без напряжений, с увеличенным рабочим расстоянием |
Объективы, в комплекте |
4х/0,10; 10х/0,25; 20х/0,40; 40х/0,65; 60х/0,80; 100х/1,25 oil |
Револьверное устройство |
На 5 объективов |
Центрируемый конденсор апланат, числовая апертура |
1,3 |
Поляризатор |
Выдвижной, с постоянной плоскостью поляризации |
Анализатор |
Вращающийся 0-90⁰, в промежуточном тубусе |
Компенсаторы и светофильтры |
Устанавливаются в пазы промежуточного тубуса |
Компенсаторы, в комплекте |
λ/4, λ, кварцевый клин 4λ |
Светофильтры, в комплекте |

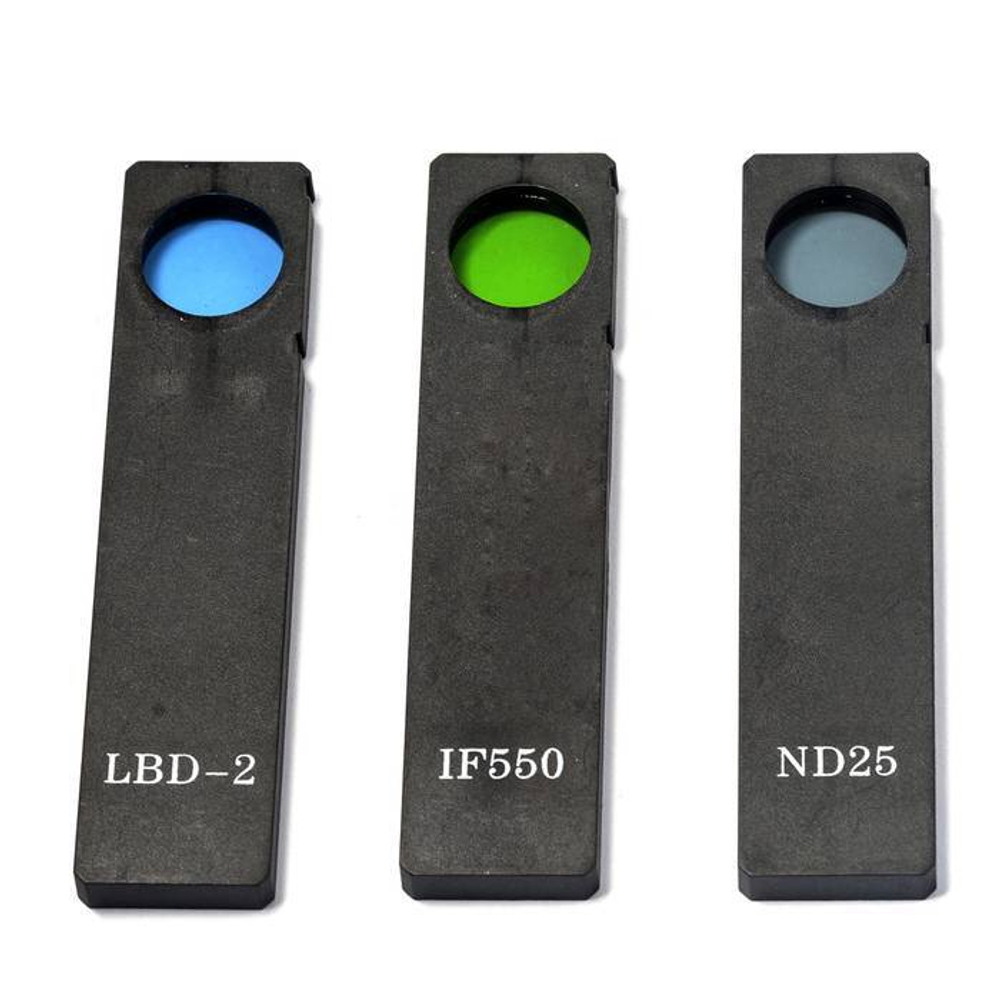

Нейтральный ND25, голубой LBD-2, зеленый IF550 |
Линза Бертрана |
Центрируемая, в промежуточном тубусе |
Предметный столик |
Круглый, с препаратоводителем, d160 мм, вращающийся 0-360˚ |
Диапазон перемещения препарата, X/Y, мм |
30/25 |
Диапазон перемещения столика по вертикали, мм |
25 |
Источник проходящего света - лампа галогеновая, В/Вт |
12/30 |
Источник отраженного света - лампа галогеновая, В/Вт |
12/30 |
Источник питания - сеть переменного тока, В/Гц |
220±22/50 |
Габаритные размеры, мм |
230х550х600 |
Масса, не более, кг |
15 |
Комплектация
- Штатив микроскопа (со встроенным в основание источником питания, фокусировочным механизмом, с предметным столиком и револьвером)
- Конденсор (На штативе)
- Тринокулярная насадка
- Промежуточный тубус с линзой Бертрана и анализатором
- Осветительное устройство отраженного света
- Осветитель проходящего света (Встроен в основание штатива)
- Пятигнездный револьвер с центрируемыми гнездами (На штативе)
- Предметный стол круглый вращаемый D160 мм (На штативе)
- Объектив SF PLAN 4х/0,10 ∞/-
- Объектив SF PLAN 10х/0,25 ∞/-
- Объектив SF PLAN 20х/0,40 ∞/0,17
- Объектив SF PLAN 40х/0,65 ∞/0,17
- Объектив SF PLAN 60х/0,80 ∞/0,17
- Объектив SF PLAN 100х/1,25 oil ∞/0,17

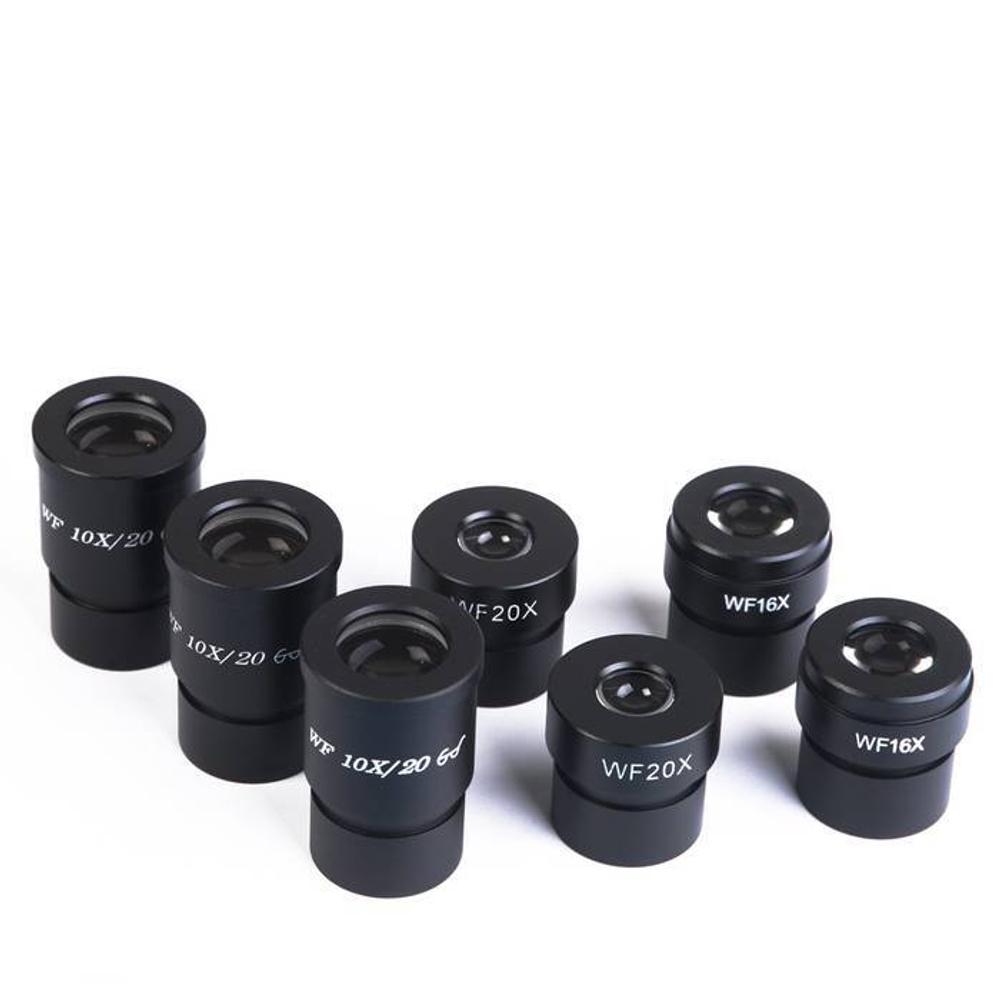

- Окуляр 10х/22 – 2 шт
- Окуляр 10х/20 со шкалой (цена деления шкалы 0,1 мм)
- Окуляр 10х/20 с перекрестием
- Окуляр 10х/20 с сеткой
- Окуляр 16х/16 – 2 шт
- Окуляр 20х/12 – 2 шт
- Наглазники на окуляры – 2 шт
- Объект-микрометр 0,01 мм (В футляре)

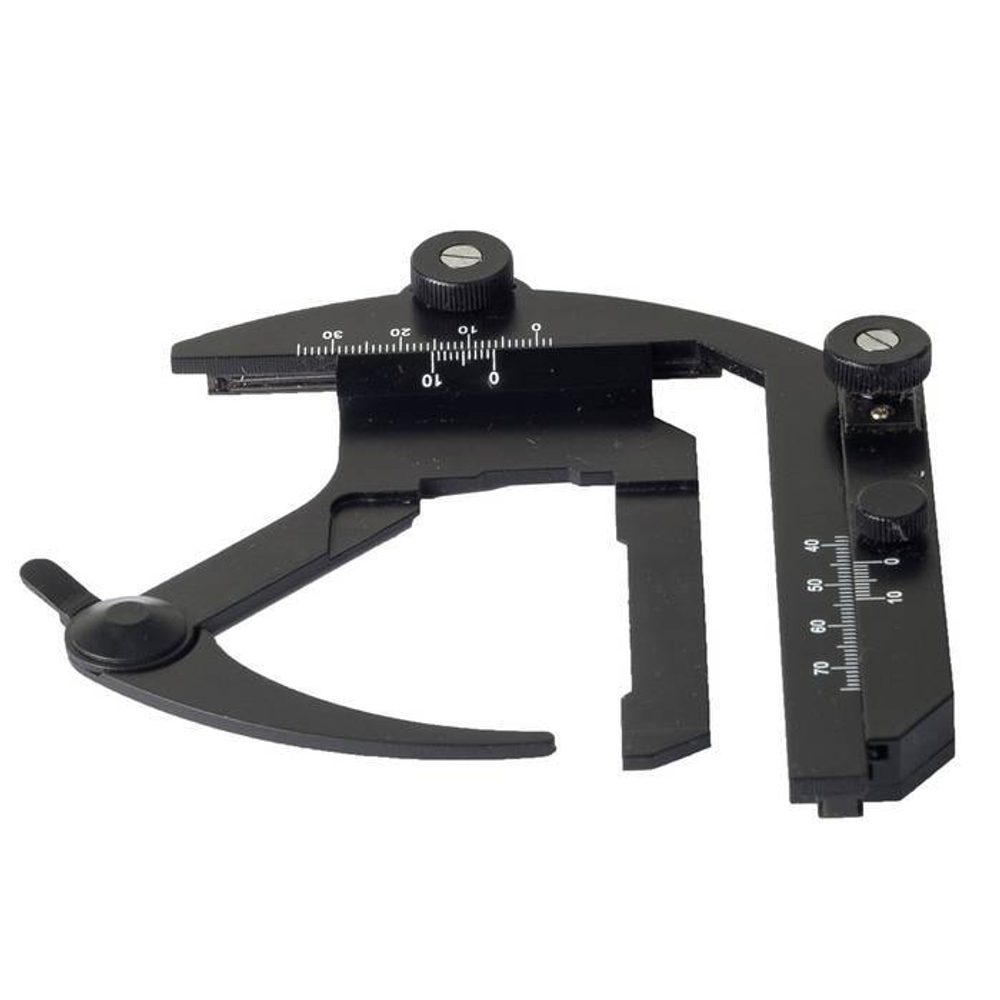

- Препаратоводитель
- Пластинка гипс λ в оправе
- Пластинка слюда λ/4 в оправе
- Кварцевый клин 4λ в оправе
- Светофильтр ND25
- Светофильтр LBD-2
- Светофильтр IF550
- Светофильтр голубой в оправе
- Лампа галогенная 12В, 30Вт цоколь G4 проходящего света(Одна в осветителе) – 2 шт
- Лампа галогенная 12В, 50Вт цоколь G6 отраженного света (Одна в осветителе) – 2 шт
- Вставка плавкая (Одна в осветителе, одна в запасном блоке) – 2 шт
- Винт центрировочный – 2 шт
- Ключ шестигранник
- Колпачок в окулярном тубусе – 2 шт
- Заглушка на тринокулярной насадке
- Заглушка на штативе
- Заглушка на осветительном устройстве отраженного света – 2 шт
- Заглушка на промежуточном тубусе – 2 шт
- Сетевой шнур
- Чехол
- Руководство по эксплуатации
