Микроскоимеет два осветителя и с ним можно работать как в отраженном, так и в проходящем свете. Осветитель имеет встроенный поляризатор и анализатор, поэтому исследования можно проводить и в отраженном поляризованном свете.
Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокоинформативная оптика
Оптическая схема микроскопа Микромед ПОЛАР 1 рассчитана на оптическую длину тубуса «бесконечность» и благодаря высококачественным комплектным объективам с планахроматической коррекцией позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и резкие по всему полю. Это обеспечивает высокую информативность при исследованиях и отличное качество записываемых изображений при использовании дополнительной окулярной камеры. Многослойное просветляющее покрытие на оптических поверхностях обеспечивает высокий контраст и малый уровень рассеивания света.

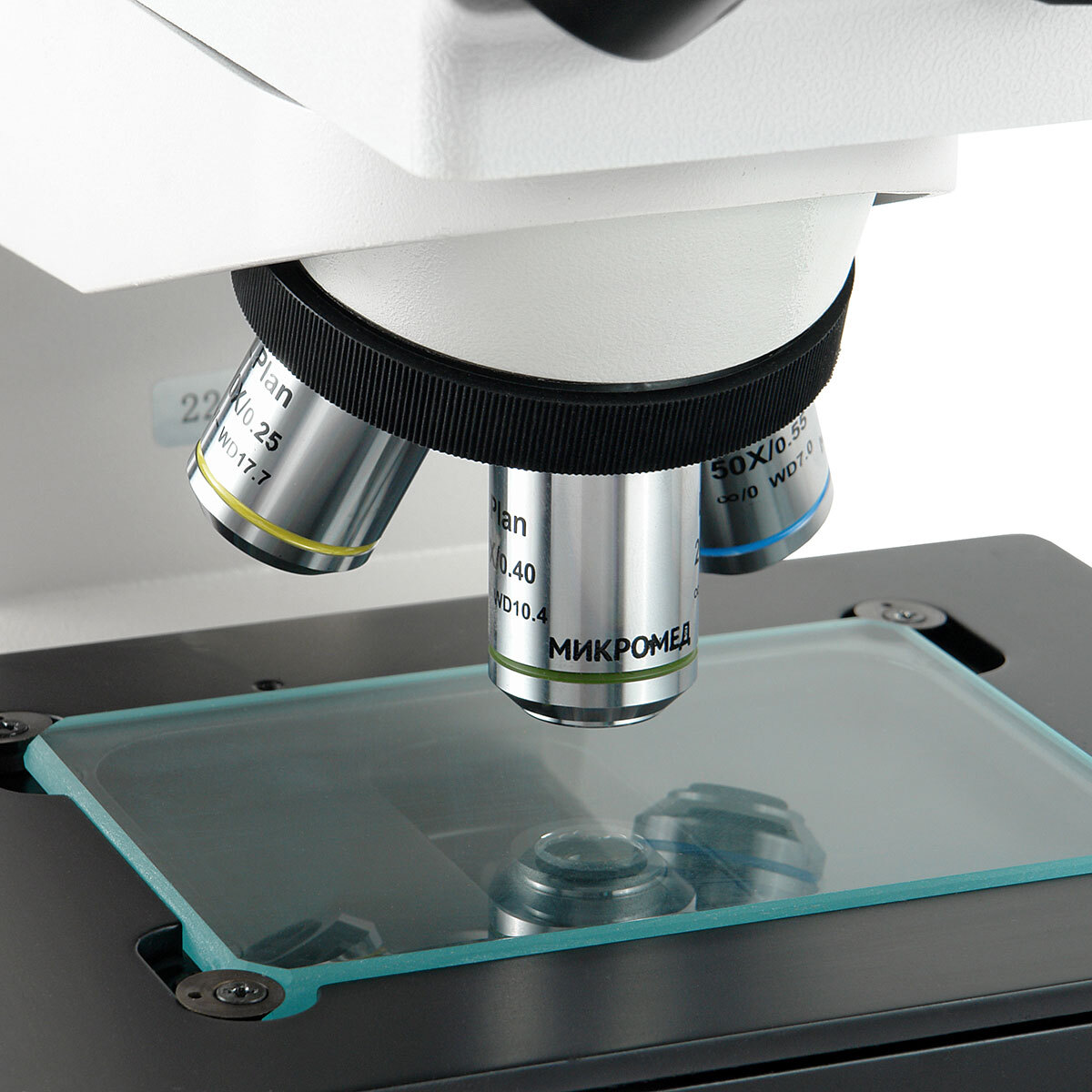

Объективы имеют увеличенное рабочее расстояние и установлены на револьверном устройстве, рассчитанном на 5 объективов. Увеличение микроскопа в стандартной комплектации 50х-500х, при использовании дополнительных окуляров и объективов общий диапазон увеличений составляет 25х-2000х.
Оптический и цифровой

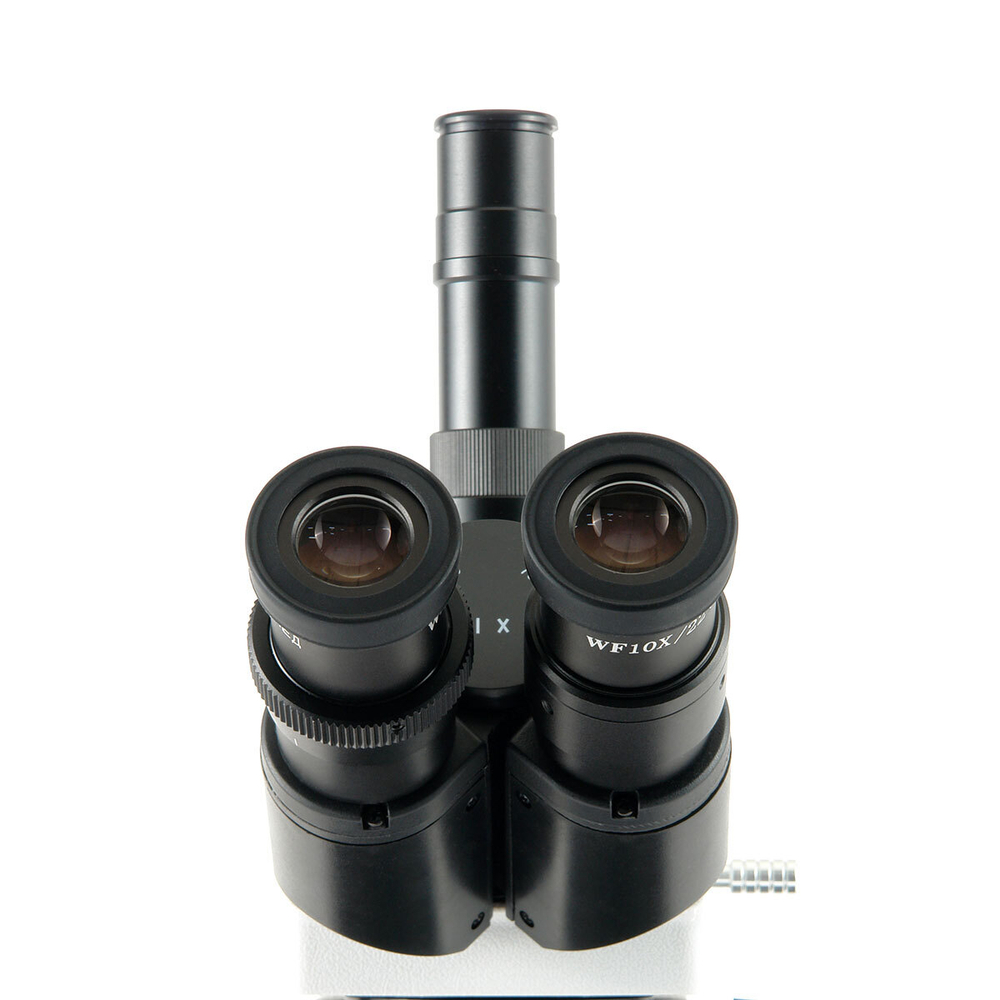

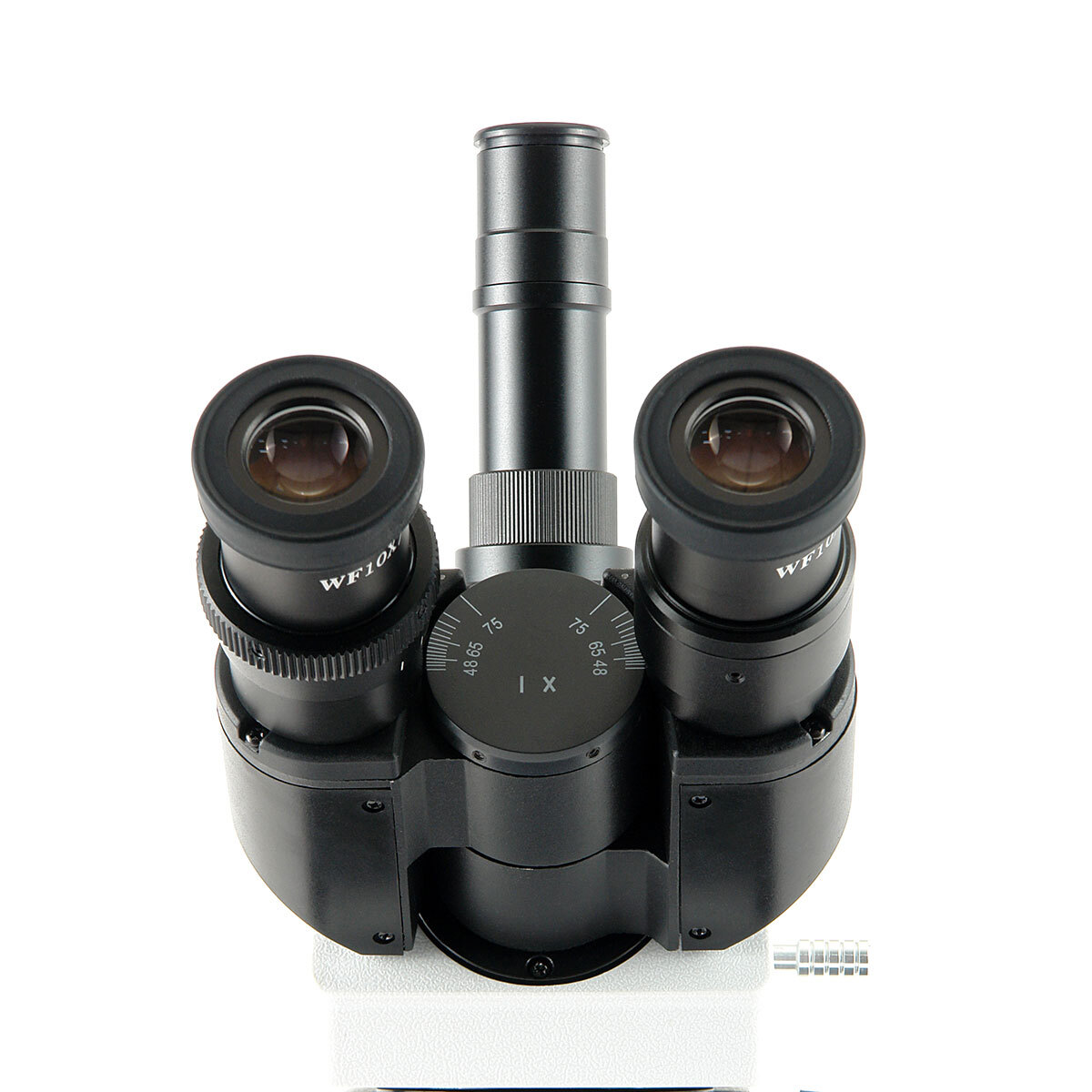

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру (видеоокуляр) и записывать фото и видеофайлы. Вертикальный тубус насадки имеет регулировку по вертикали. Благодаря этому можно точно настроить резкость изображений, наблюдаемых в окуляры и на мониторе внешнего устройства. Посадочный диаметр тубуса для установки видеоокуляра 23,2 мм. Видеоокуляр в комплект микроскопа не входит и приобретается отдельно.
Профессиональное освещение

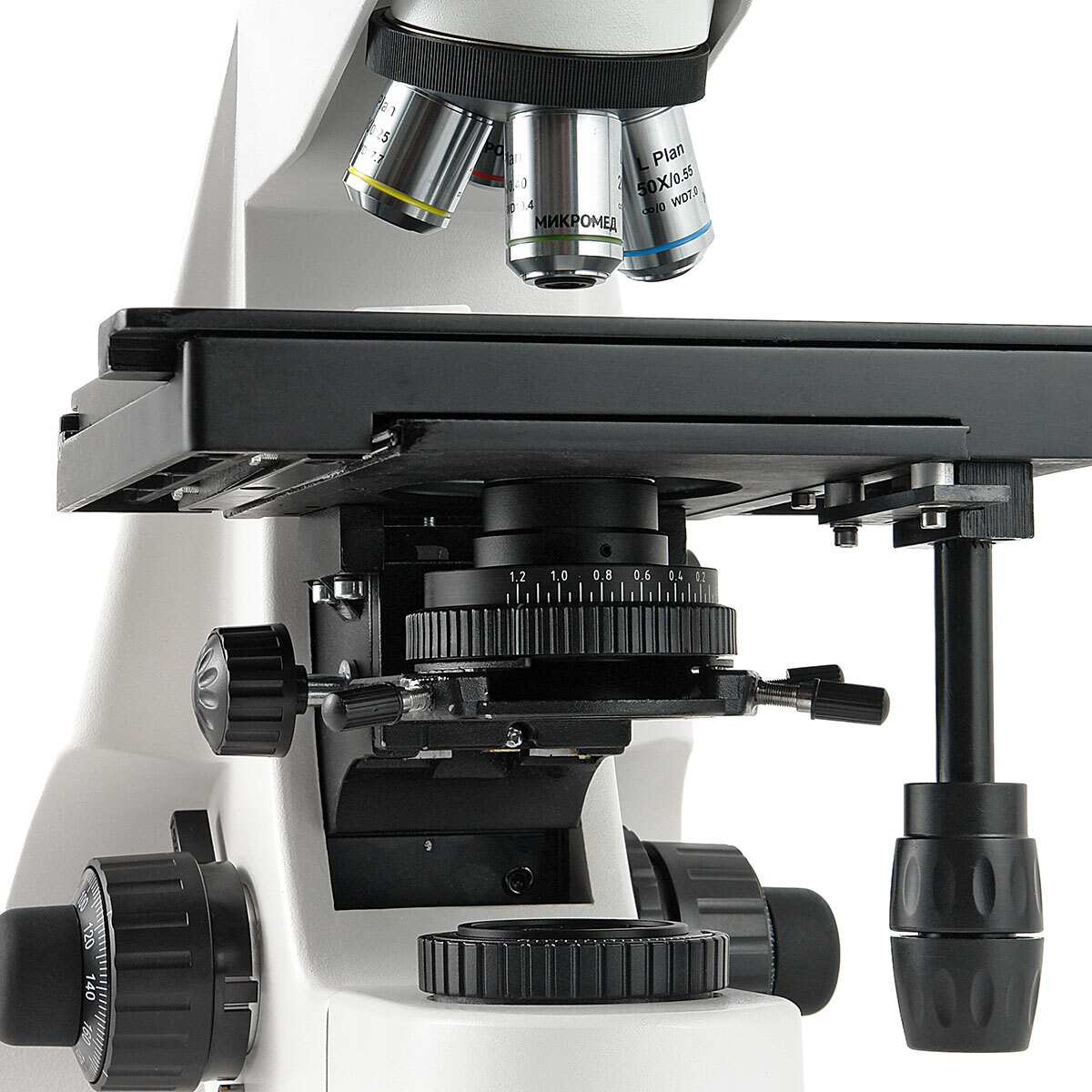

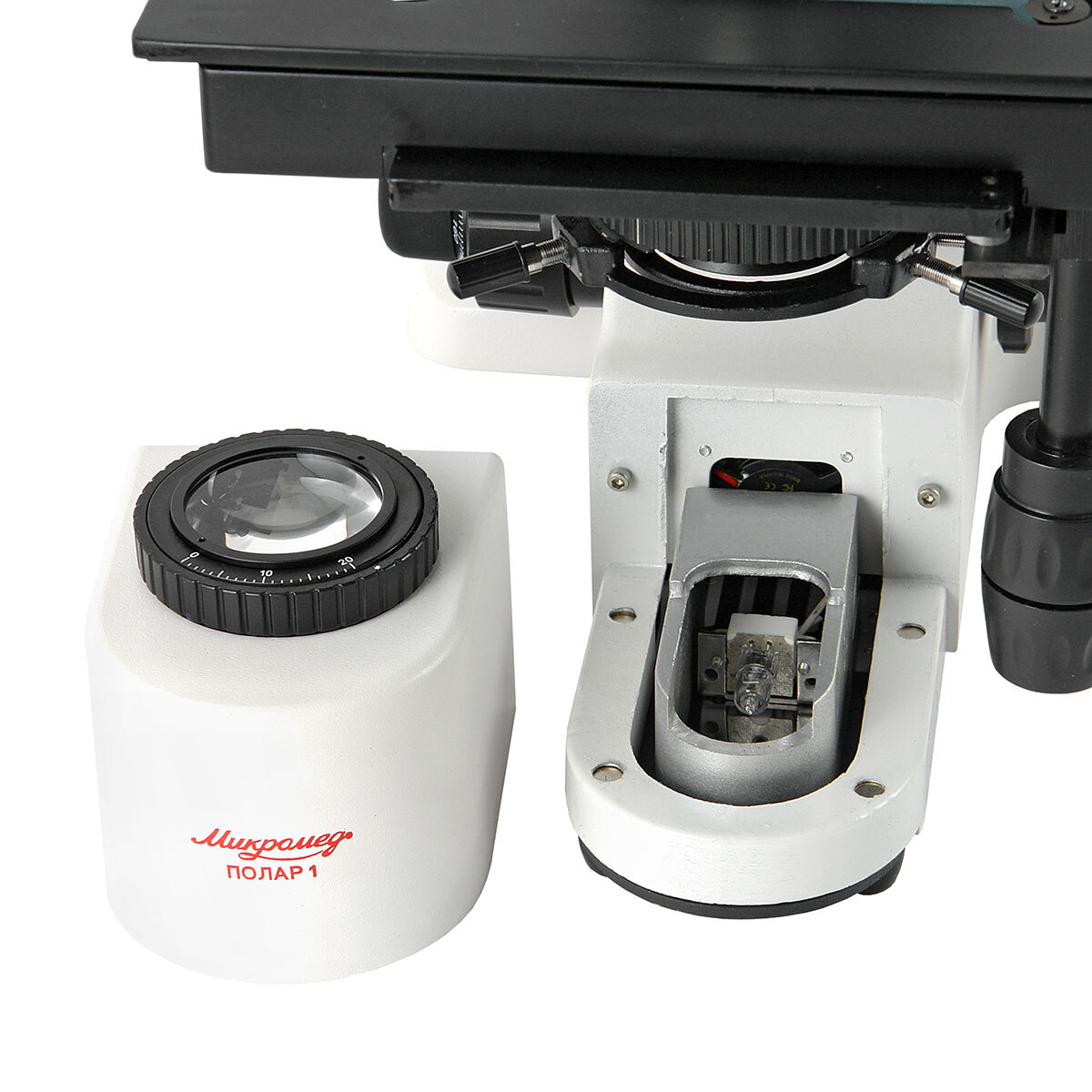

В микроскопе Микромед ПОЛАР 1 применено два осветителя – проходящего и отраженного света. Система проходящего света на основе конденсора Аббе с числовой апертурой 1,25 с коллектором. Система имеет ирисовую апертурную и полевую диафрагмы. При работе с малыми увеличениями, оправа с фронтальной линзой конденсора может быть откинута и выведена из хода лучей.

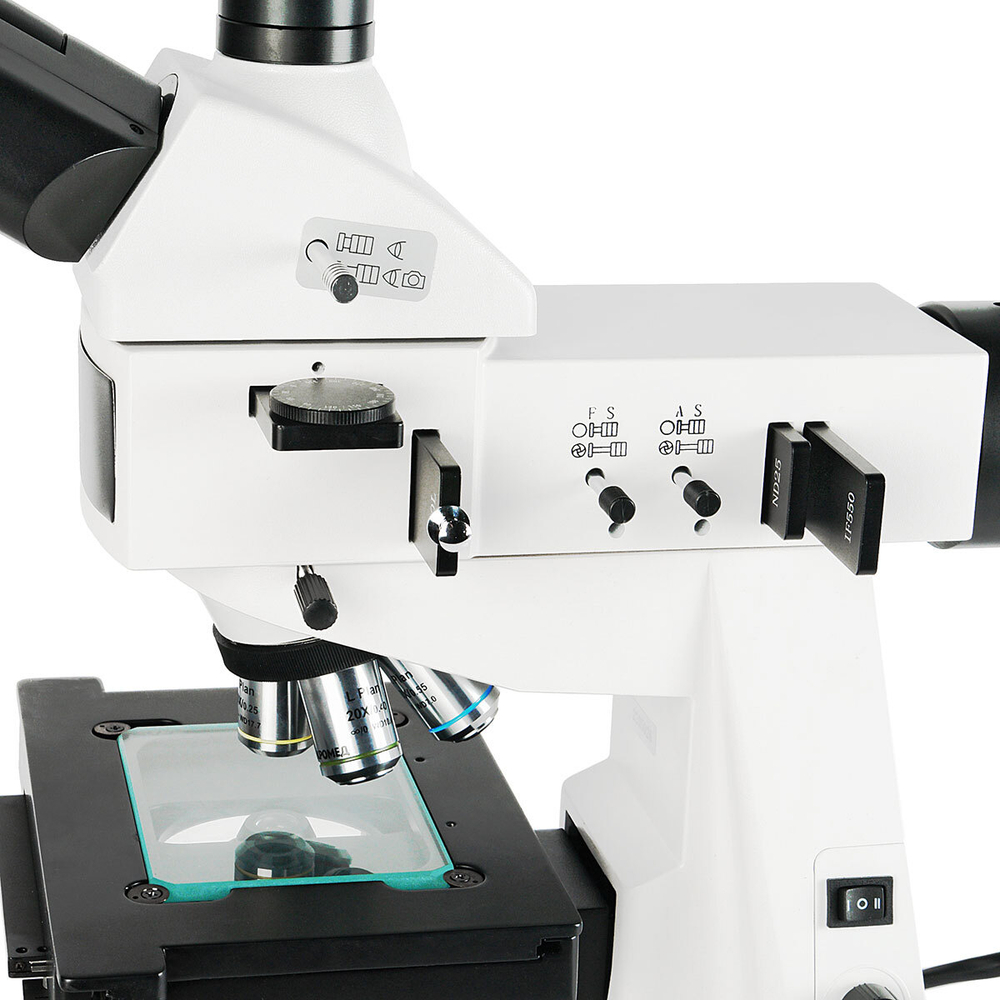

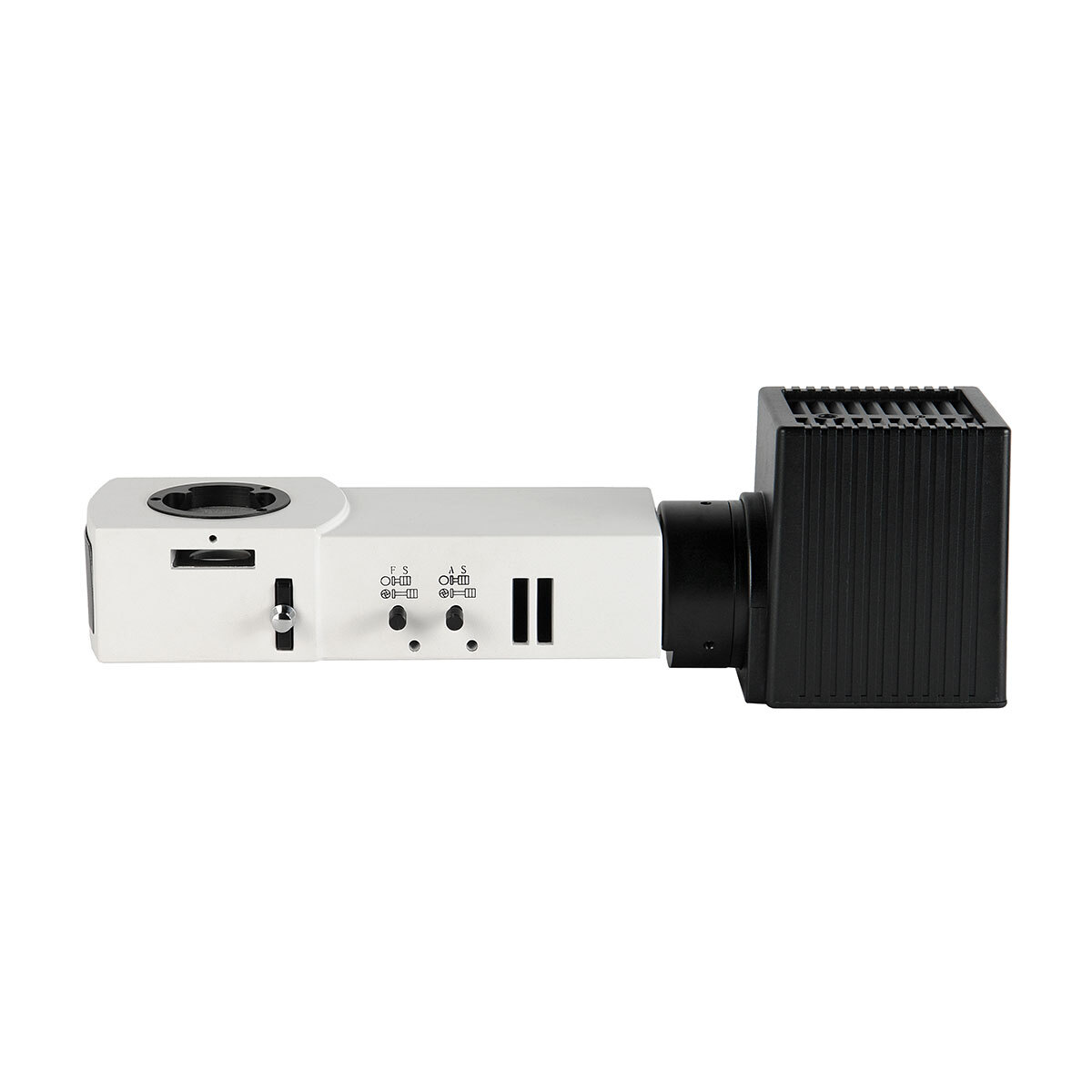

Осветитель отраженного света предназначен для работы как с обычным светом, так и поляризованным. В микроскопе реализована схема прямого освещения предмета через объектив. Для этого используется опак-иллюминатор, благодаря чему создается высокая интенсивность освещения строго в размер поля исследуемого участка. Кроме того, свет в этой системе падает на предмет точно в вертикальном направлении, что особенно важно для полированных образцов. Опак-иллюминатор размещается между тубусом и объективом.
Разнообразные методы исследований

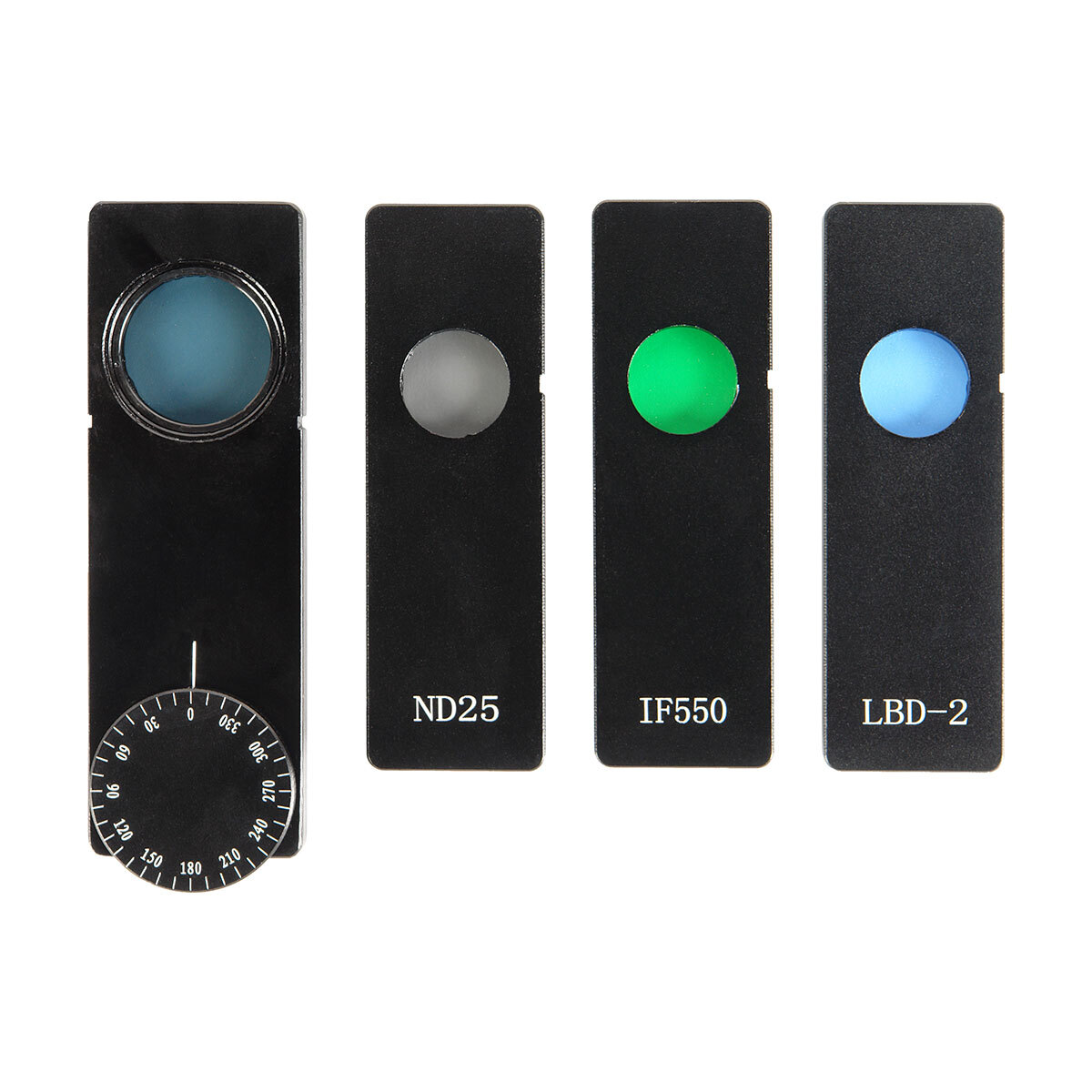

Система отраженного света микроскопа Микромед ПОЛАР 1 позволяет проводить исследование как в обычном, так и в поляризованном свете. Для работы в поляризованном свете используется выдвижной поляризатор с постоянным положением плоскости поляризации. При работе с обычным светом поляризатор выводится из хода лучей. Для настройки поляризации света предназначен вращающийся анализатор. Поворот анализатора производится вращением диска на угол от 0 до 360°. При необходимости работы с обычным светом анализатор также выводится из хода лучей. В систему отраженного света входит апертурная и полевая диафрагма.
Прецизионная фокусировка
Микроскоп имеет систему грубой и тонкой фокусировки - она производится перемещением предметного столика по высоте с помощью свободного от люфтов зубчато - реечного механизма. Рукоятки тонкой фокусировки имеют шкалу с ценой деления = 0,002 мм и за один оборот перемещают предметный столик на 0,2 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Общая величина перемещения предметного столика составляет 32 мм. Рукоятки грубой и тонкой фокусировки выведены на обе стороны штатива микроскопа.
Точная и надежная механика
Предметный столик микроскопа Микромед ПОЛАР 1 оснащен препаратодержателем и имеет размеры 150 мм х 190 мм. Столик обеспечивает перемещение объекта по направлениям X / Y в диапазоне 50 / 75 мм. Плавность и точность перемещения обеспечивается за счет движения по направляющей «ласточкин хвост» с помощью зубчато-реечного механизма.
Конструкция микроскопа гарантирует точное движение исследуемого образца без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
Особенности:
- Микроскоп Микромед ПОЛАР 1 имеет схему с оптической длиной тубуса «бесконечность».
- Высококачественные объективы планахроматы.
- Отменное качество всех оптических деталей микроскопа обеспечивают высокий контраст и правильную цветопередачу при наблюдении и записи фото/видео файлов.
- Диапазон увеличений в стандартной комплектации от 50х до 500х. С дополнительными окулярами и объективом от 25х до 2000х.
- Система отраженного света для работы в поляризованном свете.
- Система прямого освещения предмета через объектив.
- Визуальная насадка с независимым каналом визуализации для установки окулярной камеры.
- Прецизионная точность фокусировки и перемещения препаратов за счет применения зубчато – реечных механизмов и направляющих «ласточкин хвост».
- Основание микроскопа, штатив и корпус визуальной насадки изготовлены из алюминиевого сплава и имеют антистатическое покрытие.
Характеристики
Увеличение, крат |
50-500 |
Увеличение с дополнительной оптикой, крат |
25-2000 |
Тип визуальной насадки |
Тринокулярная |
Увеличение насадки, крат |
1 |
Диоптрийная настройка, дптр |
±5, на левом тубусе |
Посадочный диаметр окуляров, мм |
30,0 |
Посадочный диаметр тубуса визуализации, мм |
23,2 |
Угол наклона окулярных тубусов, град |
45 |
Поворот визуальной насадки, град |
360 |
Регулировка межзрачкового расстояния, мм |
48-75 |
Окуляры, в комплекте |
Широкопольные с удаленным зрачком 10х/22 |
Окуляры, опция |
5х/18, 12,5х/15, 16х/16, 20х/12 |
Тип объективов |
Планахроматы, длина тубуса "бесконечность", с увеличенным рабочим расстоянием |
Тип системы |
Сухая |
Объективы, в комплекте |
5х/0,15; 10/0,25; 20/0,40; 50х/0,55 |
Объективы, опция |
100/0,8 |
Револьверное устройство |
На 5 объективов |
Центрируемый конденсор Аббе, наиб. числовая апертура |
1,25 |
Поляризатор |
Выдвижной, невращающийся |
Анализатор |
Выдвижной, вращающийся 0-360⁰ |
Компенсатор |
Нет |
Светофильтры, в комплекте |
Нейтральный ND25, голубой LBD, зеленый IF550, |
Линза Бертрана |
Нет |
Предметный столик, размер, мм |
150х190 |
Диапазон перемещения препарата, X/Y, мм |
50х75 |
Диапазон перемещения столика по вертикали, мм |
32 |
Источник проходящего света - лампа галогеновая, В/Вт |
12/30 |
Источник отраженного света - лампа галогеновая, В/Вт |
12/30 |
Источник питания - сеть переменного тока, В/Гц |
220±22/50 |
Габаритные размеры, мм |
570х200х460 |
Масса, не более, кг |
10 |

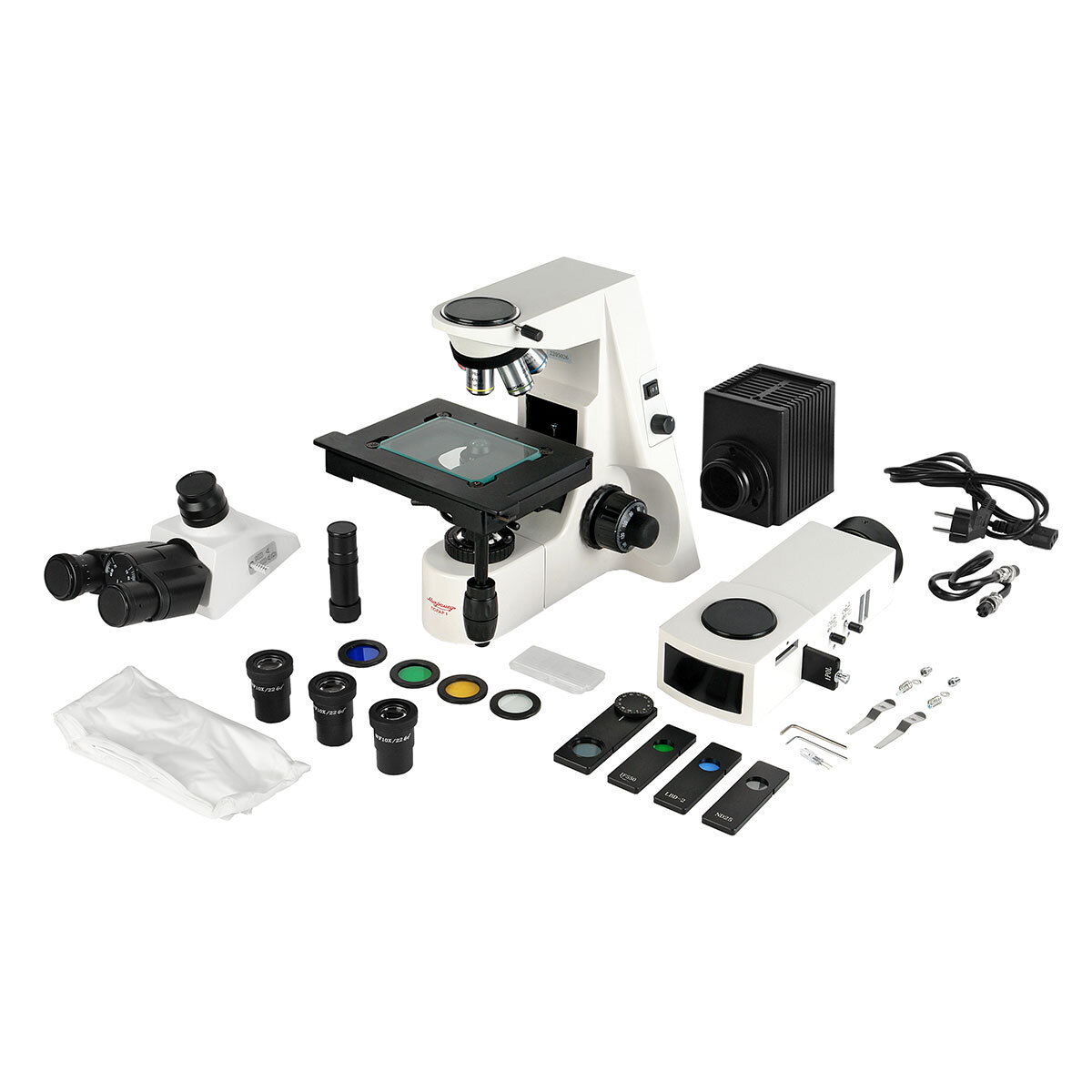

Комплектация
- Штатив микроскопа (со встроенным в основание источником питания, с предметным столиком, револьвером) – 1
- Центрируемый конденсор Аббе – 1 (На штативе)
- Насадка тринокулярная ICO Infinitive поворотная на 360° с наклоном на 30° – 1
- Осветительное устройство отраженного света – 1

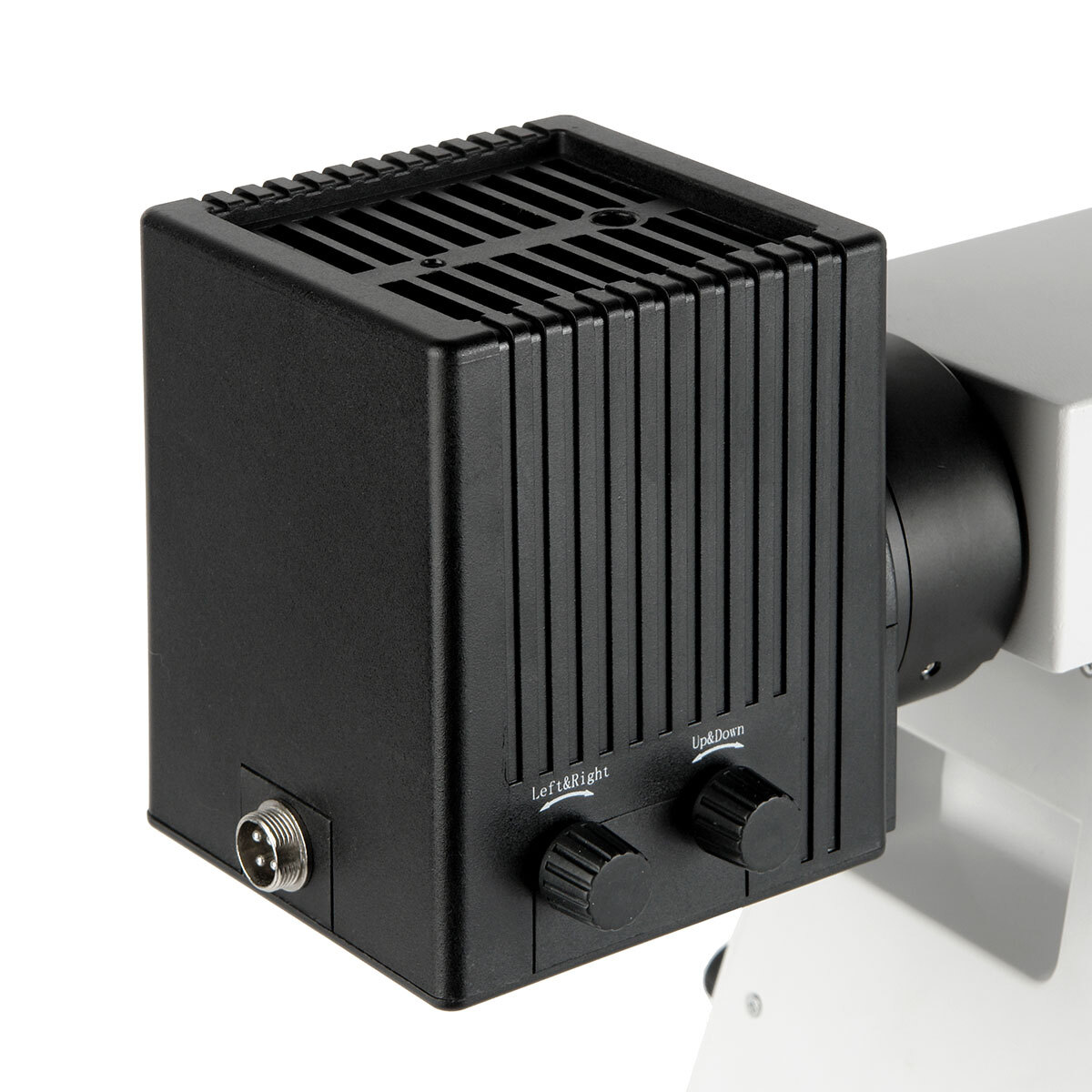

- Фонарь осветителя отраженного света – 1
- Осветитель проходящего света – 1 (Встроен в основание штатива)
- Револьвер на 5 позиций объективов – 1 (На штативе)
- Предметный стол прямоугольный двухкоординатный – 1 (На штативе)
- Объектив-планахромат L MPlan 5х/0,15 беск./– f200 FN26 WD14,47 – 1 (На револьвере или в отдельной упаковке)
- Объектив-планахромат L MPlan 10х/0,25 беск./– f200 FN26 WD16 – 1 (На револьвере или в отдельной упаковке)
- Объектив-планахромат L MPlan 20х/0,40 беск./0 f200 FN26 WD10,5 – 1 (На револьвере или в отдельной упаковке)
- Объектив-планахромат L MPlan 50х/0,55 беск./0 f200 FN26 WD5,1 – 1 (На револьвере или в отдельной упаковке)
- Окуляр 10х/22 – 2
- Окуляр 10х/20 со шкалой – 1
- Наглазник на окуляр – 2
- Препаратодержатель (два прижимных устройства) – 1 (Установлен на столике)
- Объект-микрометр (калибровочный слайд 0,01мм) – 1 (В футляре)
- Поляризатор – 1 (В осветителе отраженного света)
- Анализатор – 1 (В осветителе отраженного света)
- Светофильтр ND25 – 1
- Светофильтр LBD-2 – 1
- Светофильтр IF550 – 1
- Лампа галогенная 12В, 30Вт проходящего света цоколь G4 – 2 (Одна в осветителе)
- Лампа галогенная 12В, 30Вт отраженного света цоколь G6 – 1
- Вставка плавкая (Одна в осветителе, одна в запасном блоке) – 3
- Винт центрировочный (Установлен в центрировочные гнезда) – 2
- Винт фиксации осветителя, визуальной насадки – 2
- Винт фиксации фонаря осветителя отраженного света – 1
- Светофильтры для конденсора проходящего света (зеленый, желтый, голубой) – 1 набор
- Заглушка на тринокулярной насадке – 1 (Установлена в насадке)
- Заглушка в окулярные тубусы – 2 (Установлены в насадке)
- Заглушка на отверстия в револьвере – 4 (На револьвере или в отдельной упаковке)
- Сетевой шнур – 1
- Кабель осветителя отраженного света – 1
- Чехол – 1
- Салфетка – 1
- Руководство по эксплуатации и гарантийный талон
