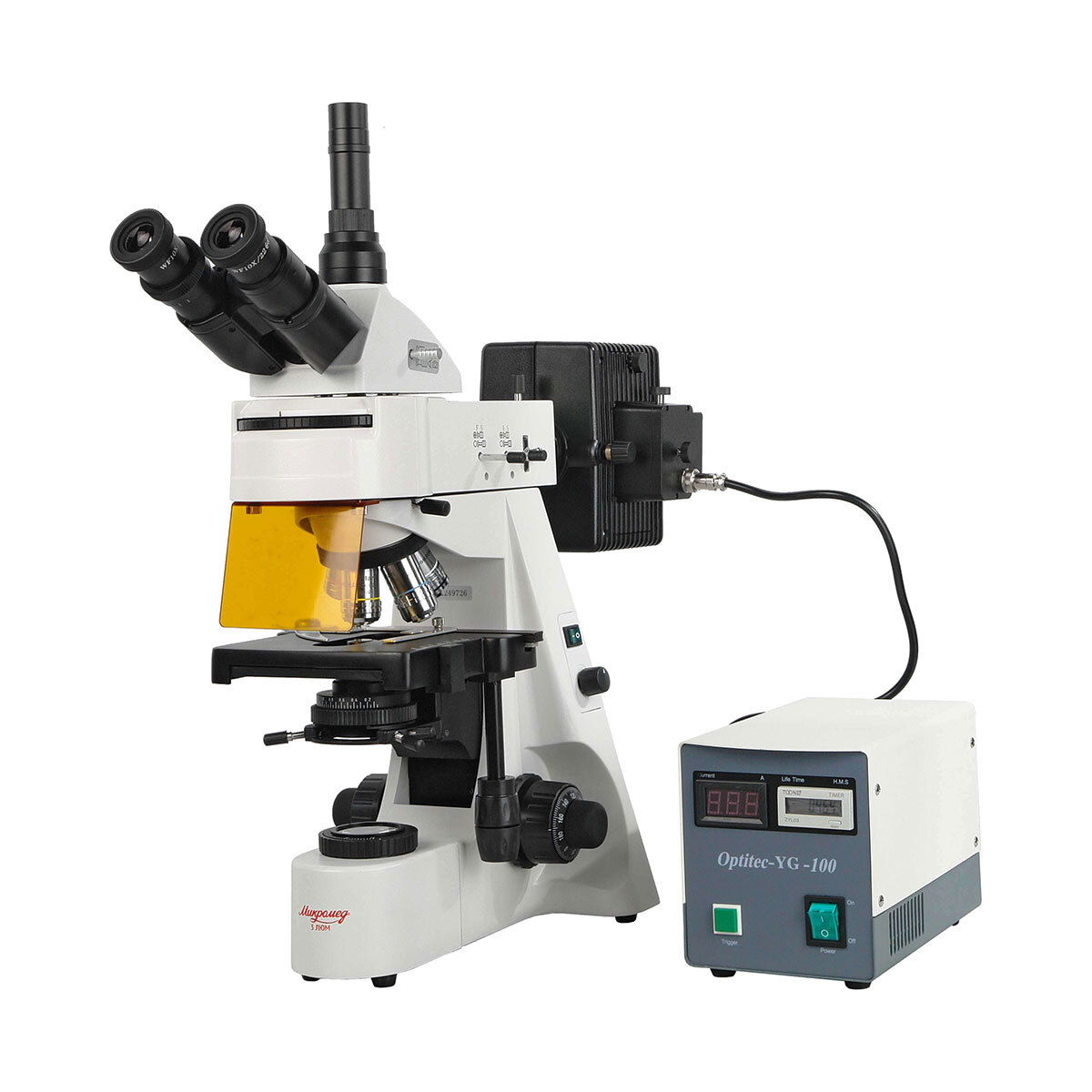

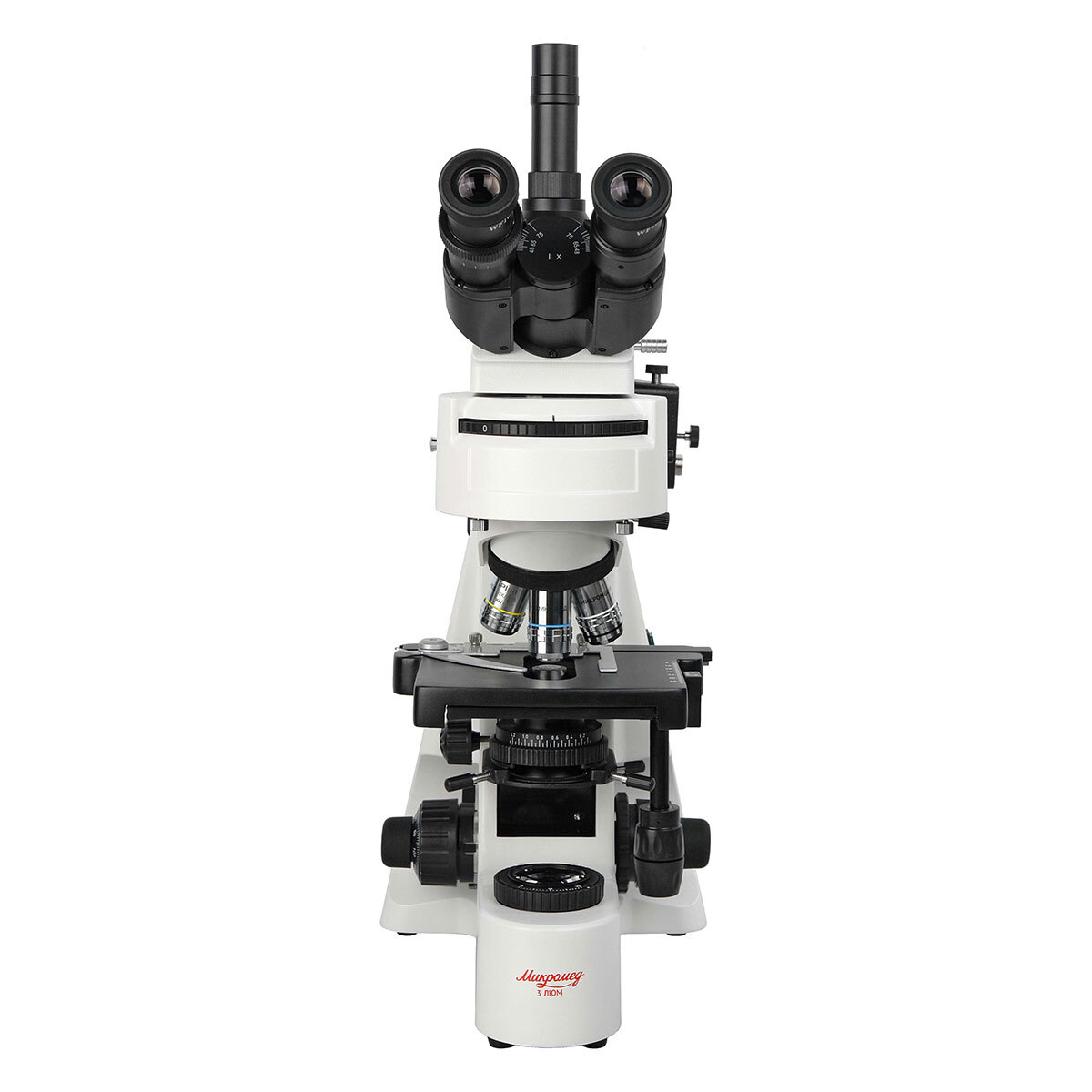

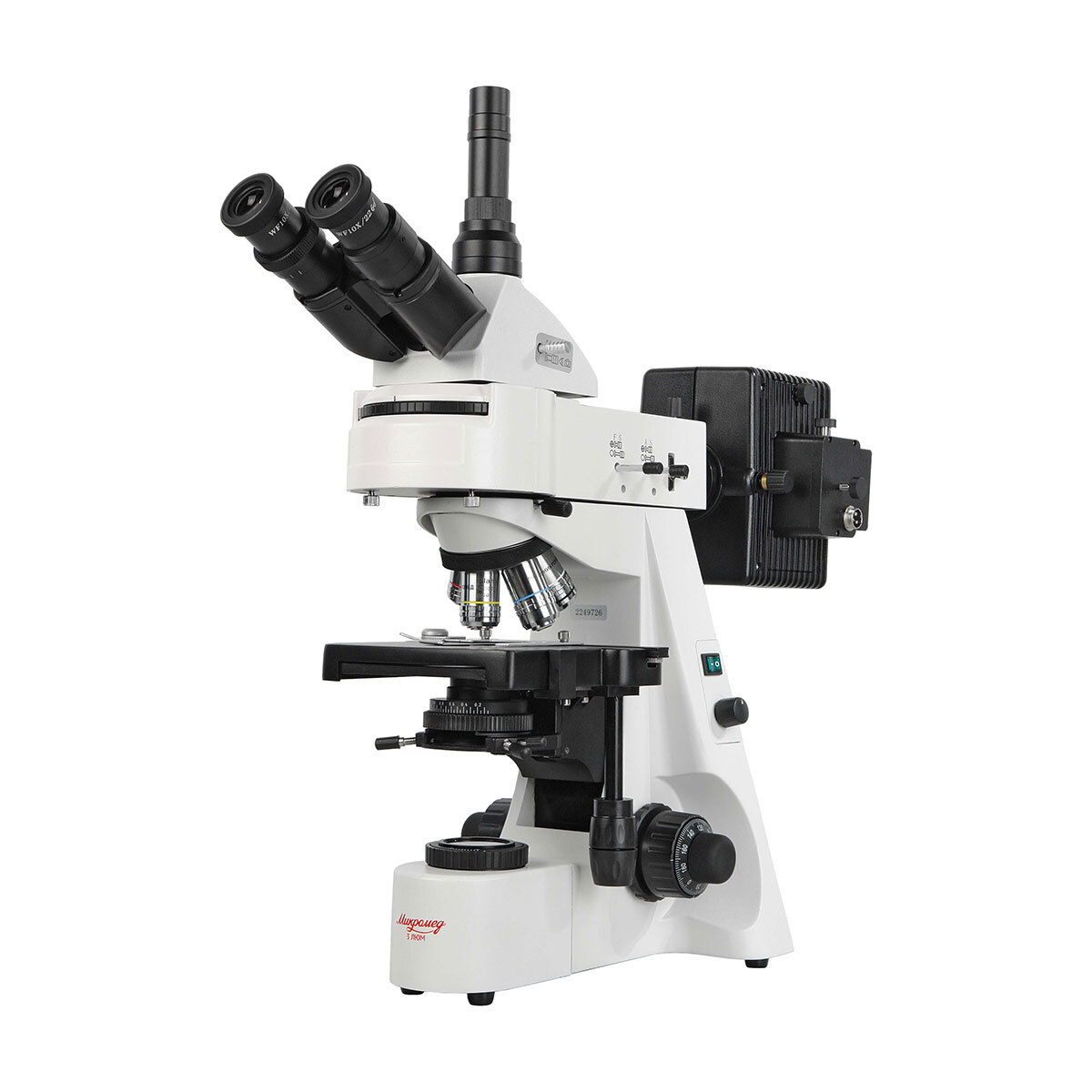

Микроскоп Микромед 3 ЛЮМ предназначен для наблюдения изображений объектов в обыкновенном свете и в свете видимой люминесценции, что делает его отличным исследовательским инструментом в биологии, для исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс - диагностики различных заболеваний и выявления скрытых инфекций, в санитарно-эпидемиологическом надзоре, для экспертиз в криминалистике. Также он с успехом используется в высших учебных заведениях.
Микроскоп имеет модульную конструкцию, что позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете по методам темного поля и фазового контраста.
Оптика высокого уровня
Микроскоп Микромед 3 ЛЮМ имеет оптическую схему, скорректированную на бесконечность. Благодаря модульной конструкции, микроскоп легко модернизировать и обновлять. Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, переключатель светового потока на канал визуализации. Также в оптическую систему входит люминесцентная насадка с ртутной лампой, коллектором и двумя люминесцентными оптическими блоками.
Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокая информативность

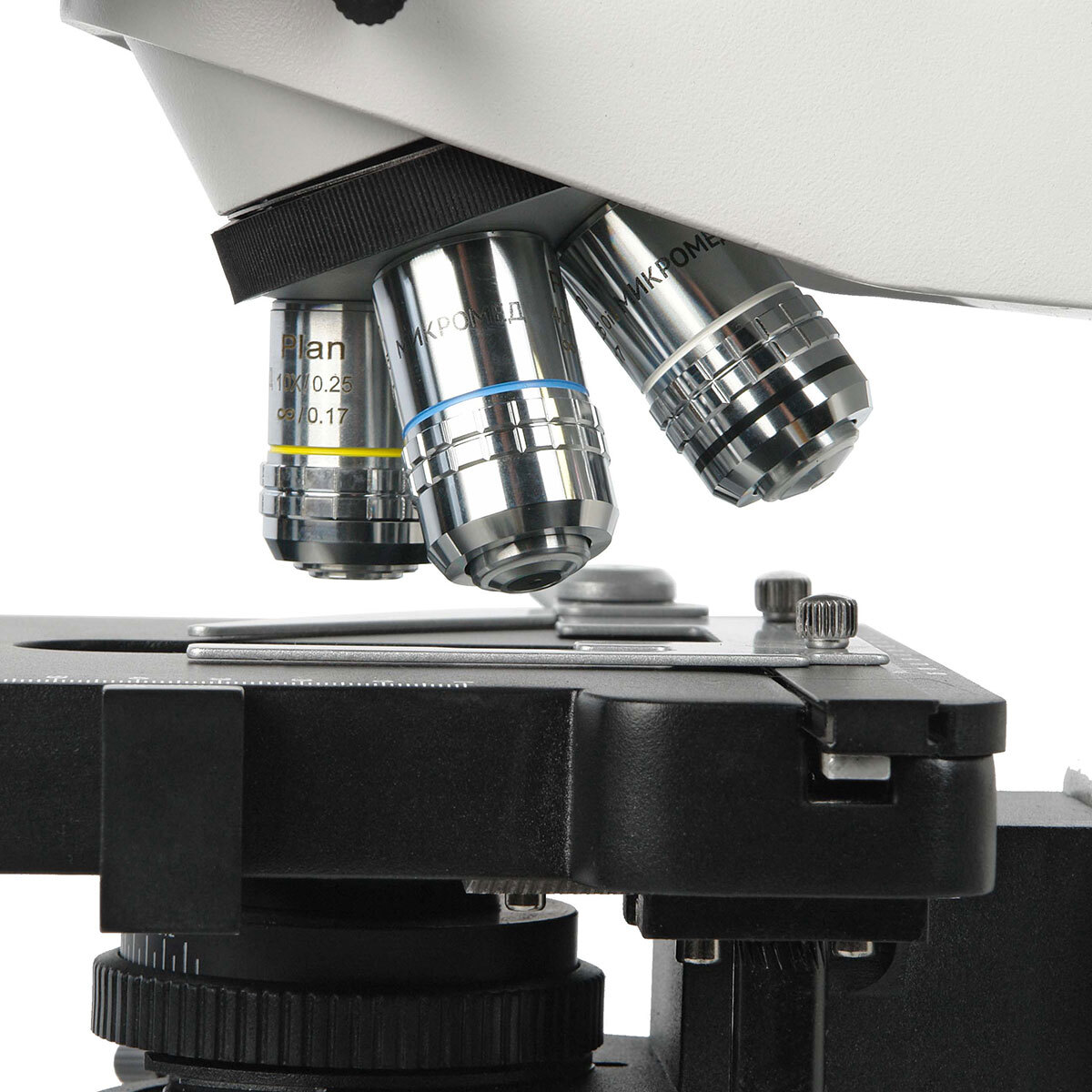

В базовый комплект микроскопа Микромед 3 ЛЮМ входит четыре объектива с планахроматической коррекцией предназначенных для работы как в обыкновенном свете, так и в свете люминесценции – 4x/0.1, 10x/0.25, 40x/0.65 и объектив масляной иммерсии 100x/1.25. Объективы 40x/0.65 и 100x/1.25 имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям с высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. Это позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.
Оптический и цифровой

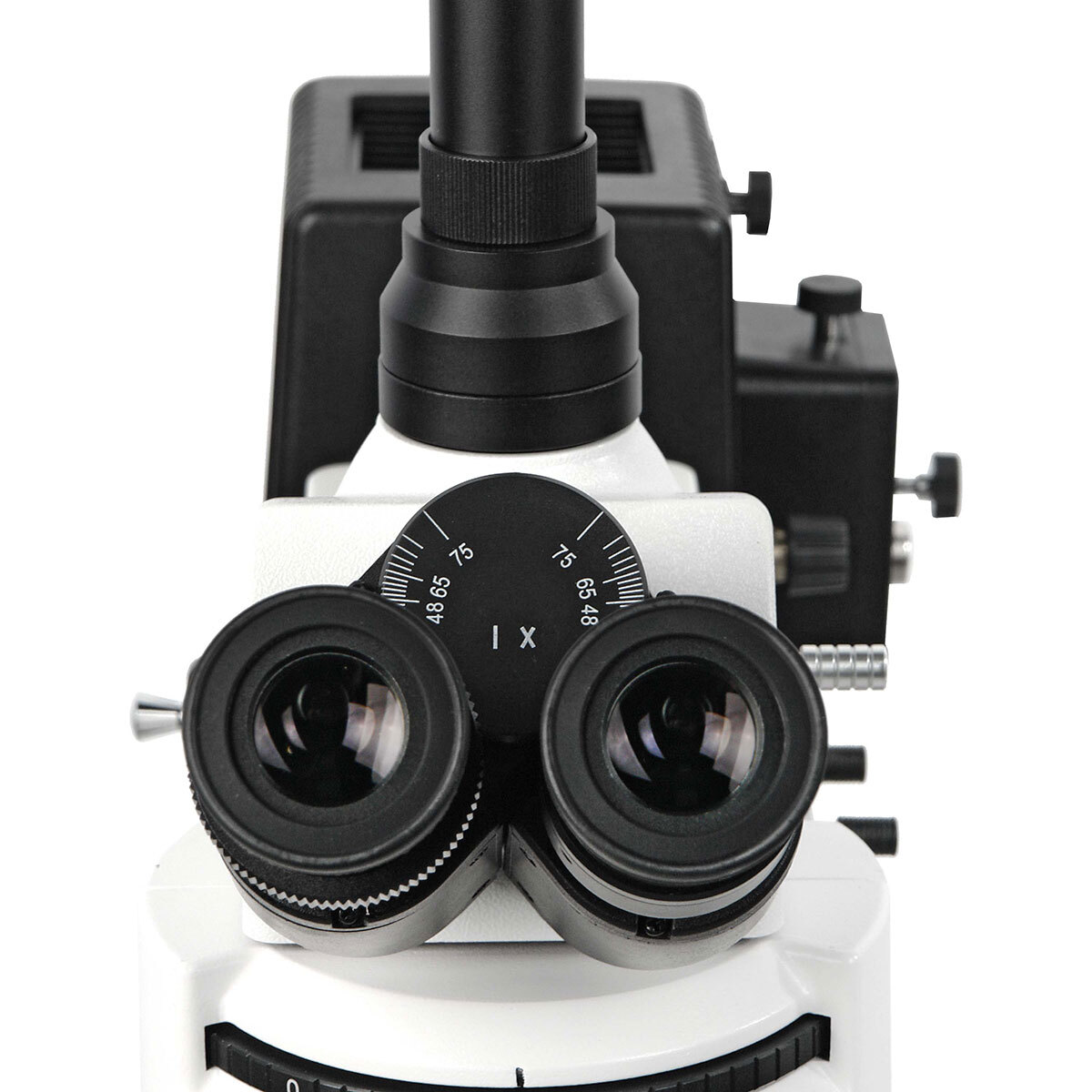

Тринокулярная конструкция визуальной насадки позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации – третий тубус. Посадочный диаметр тубуса стандартизован и составляет 23,2 мм, что позволяет устанавливать камеры различных типов. Видеоокуляр в комплект поставки микроскопа не входит.
Люминесцентные исследования
Возможность проводить исследования не только в обычном свете, но и в свете люминесценции значительно расширяет области применения микроскопа. При работе с люминесценцией, свет возбуждения, необходимый для свечения объекта, выделяется из света источника с помощью возбуждающего светофильтра, после чего попадает на полупрозрачное дихроичное зеркало. Оно отражает свет только определенных длин волн и направляет его для освещения предмета исследования. Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. После чего он попадает на запирающий фильтр, обрезающий возбуждающий свет, и наблюдатель видит только изображение светящегося собственным светом объекта исследования.

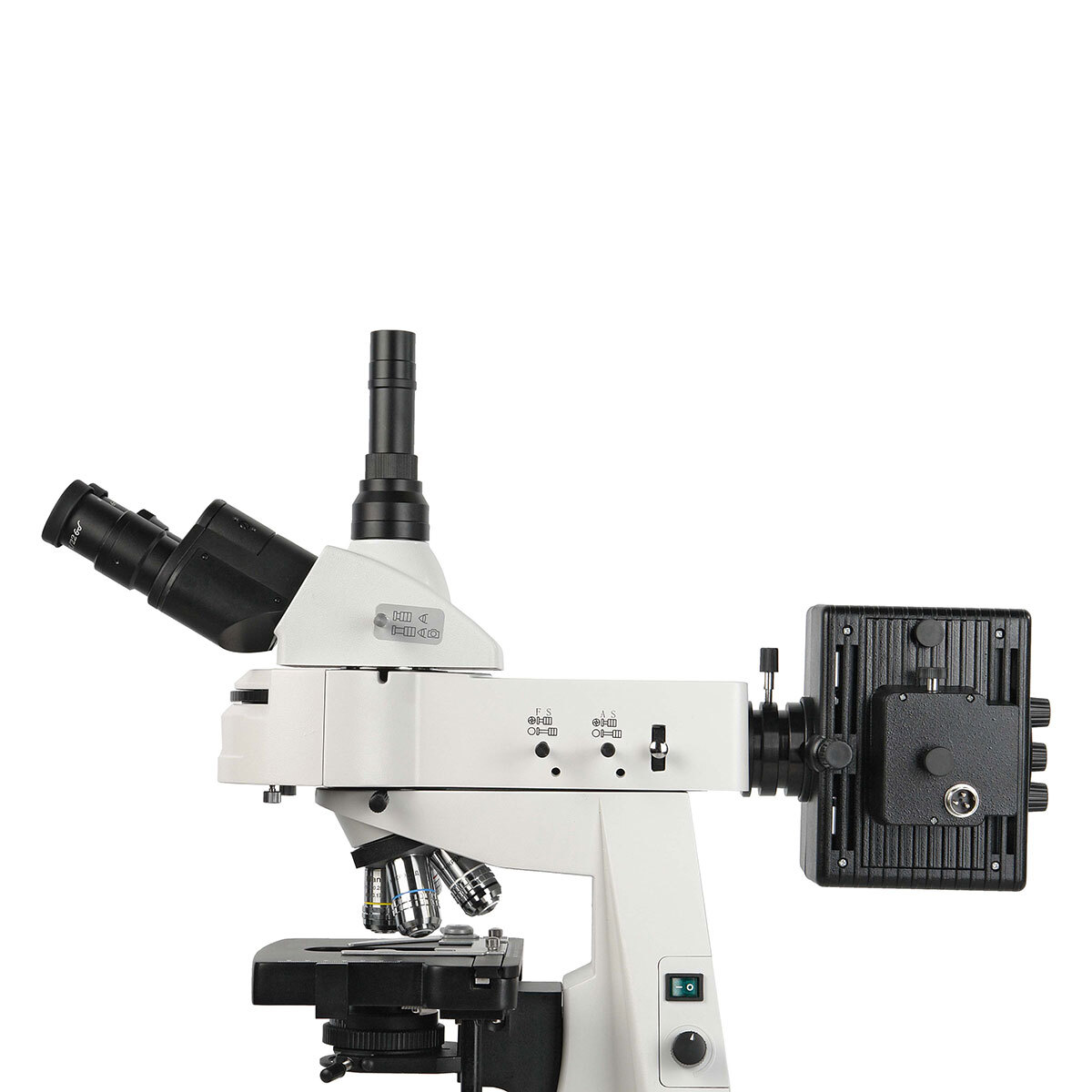

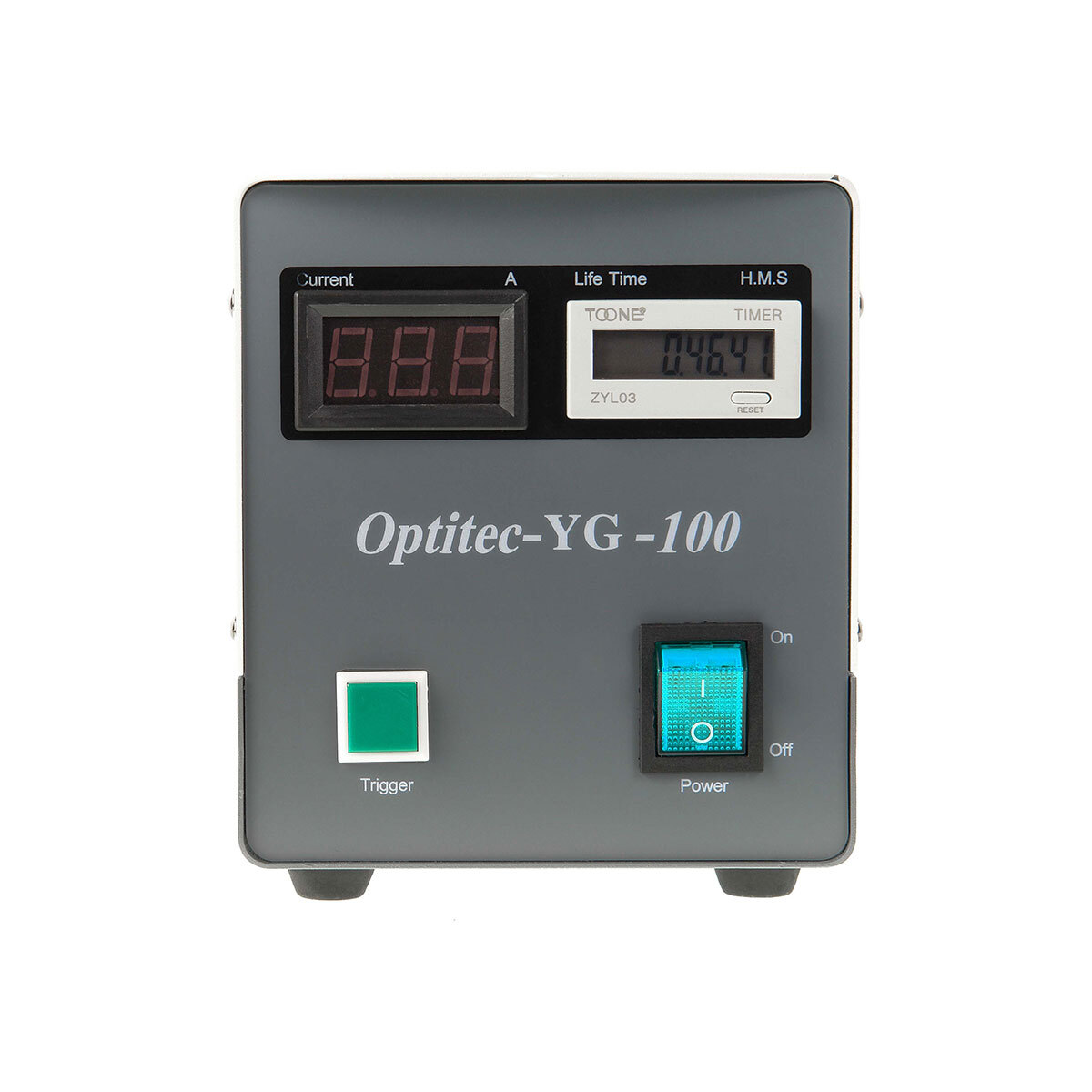

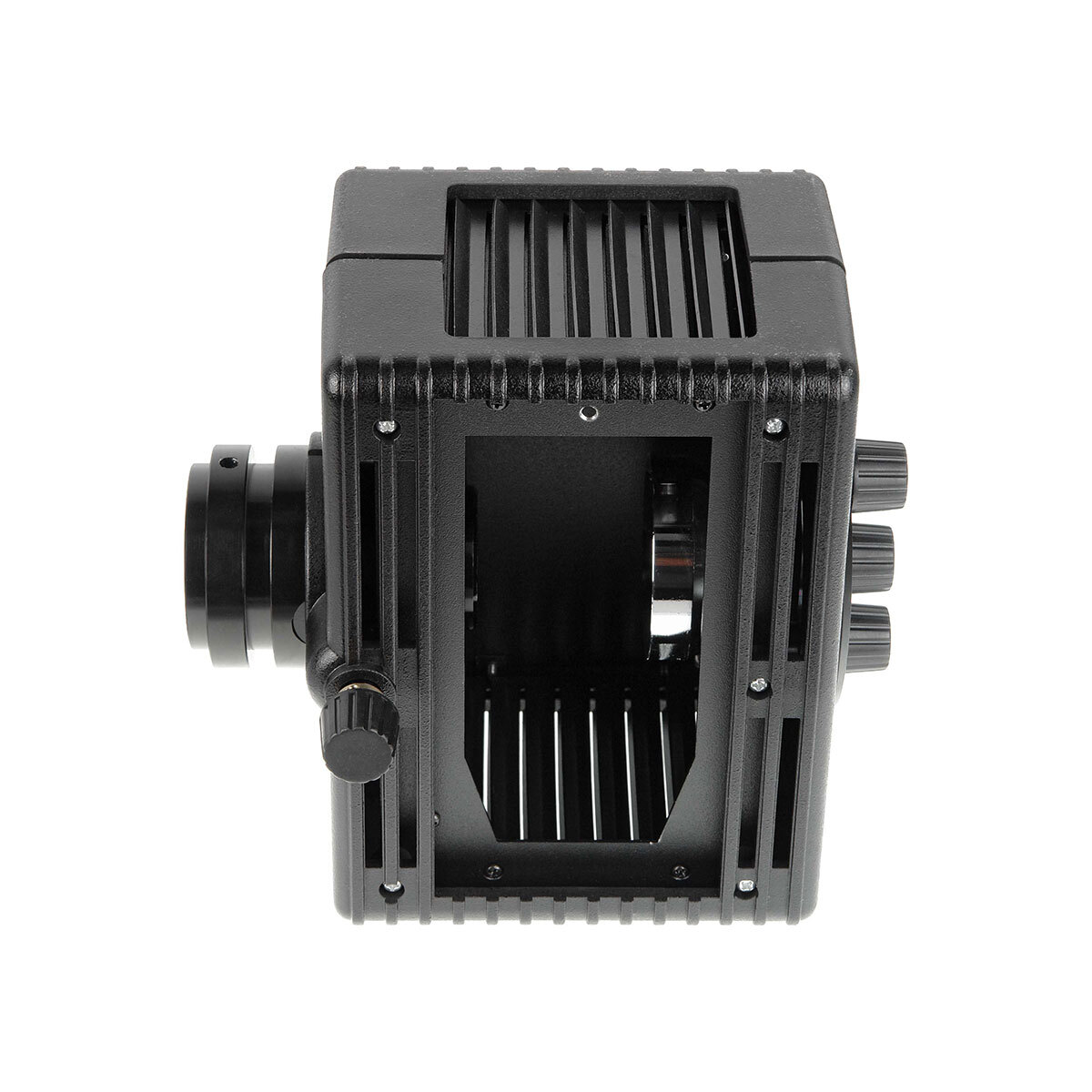

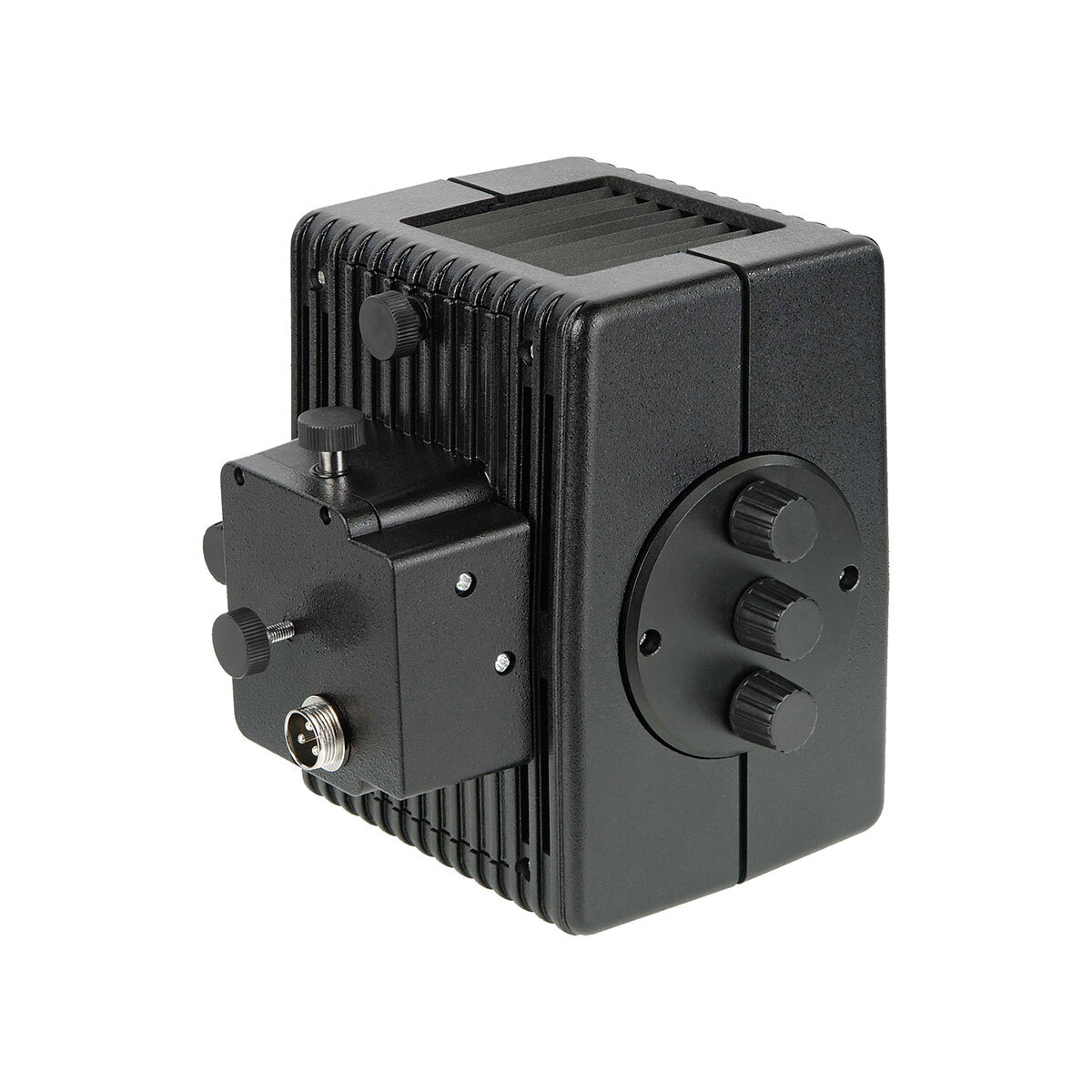

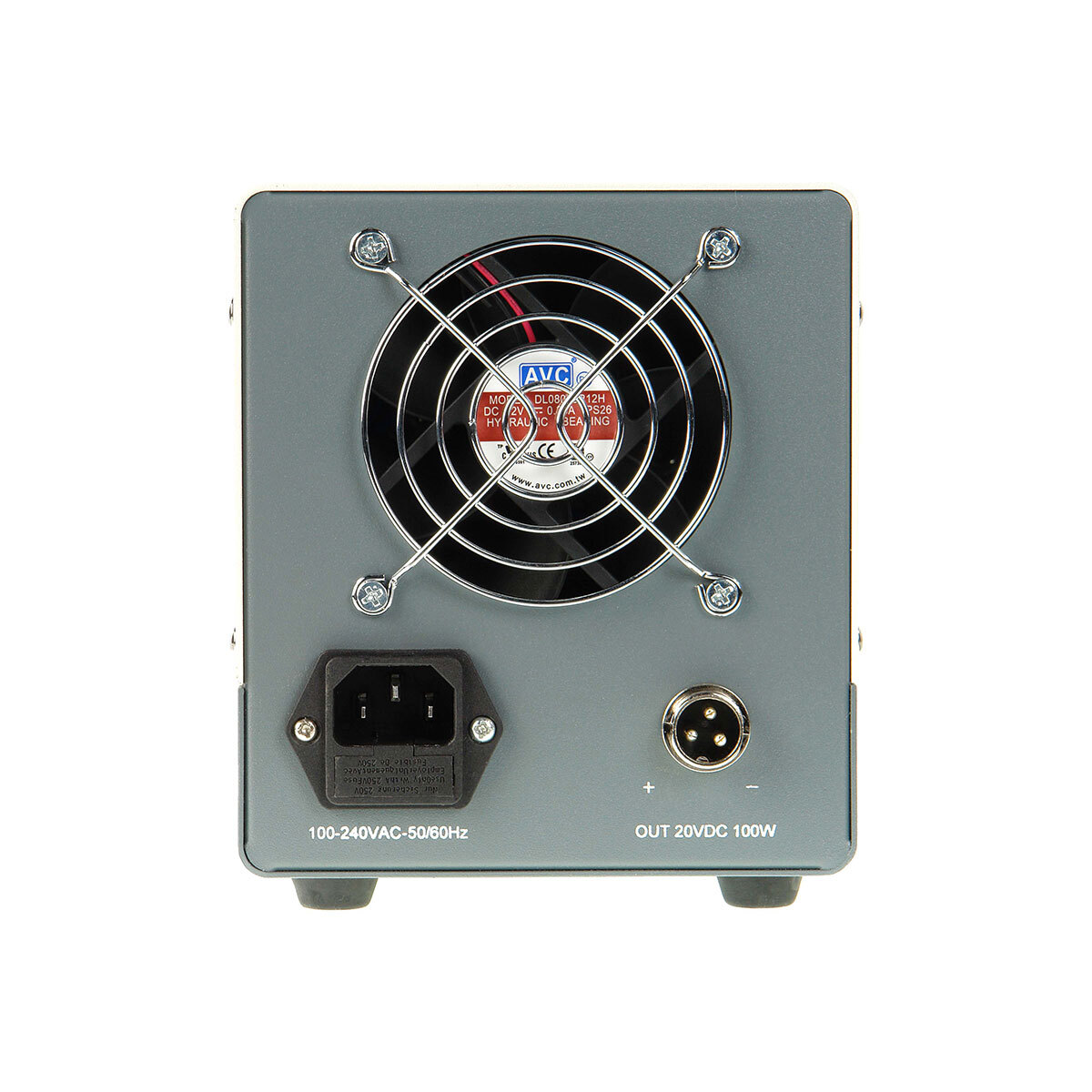

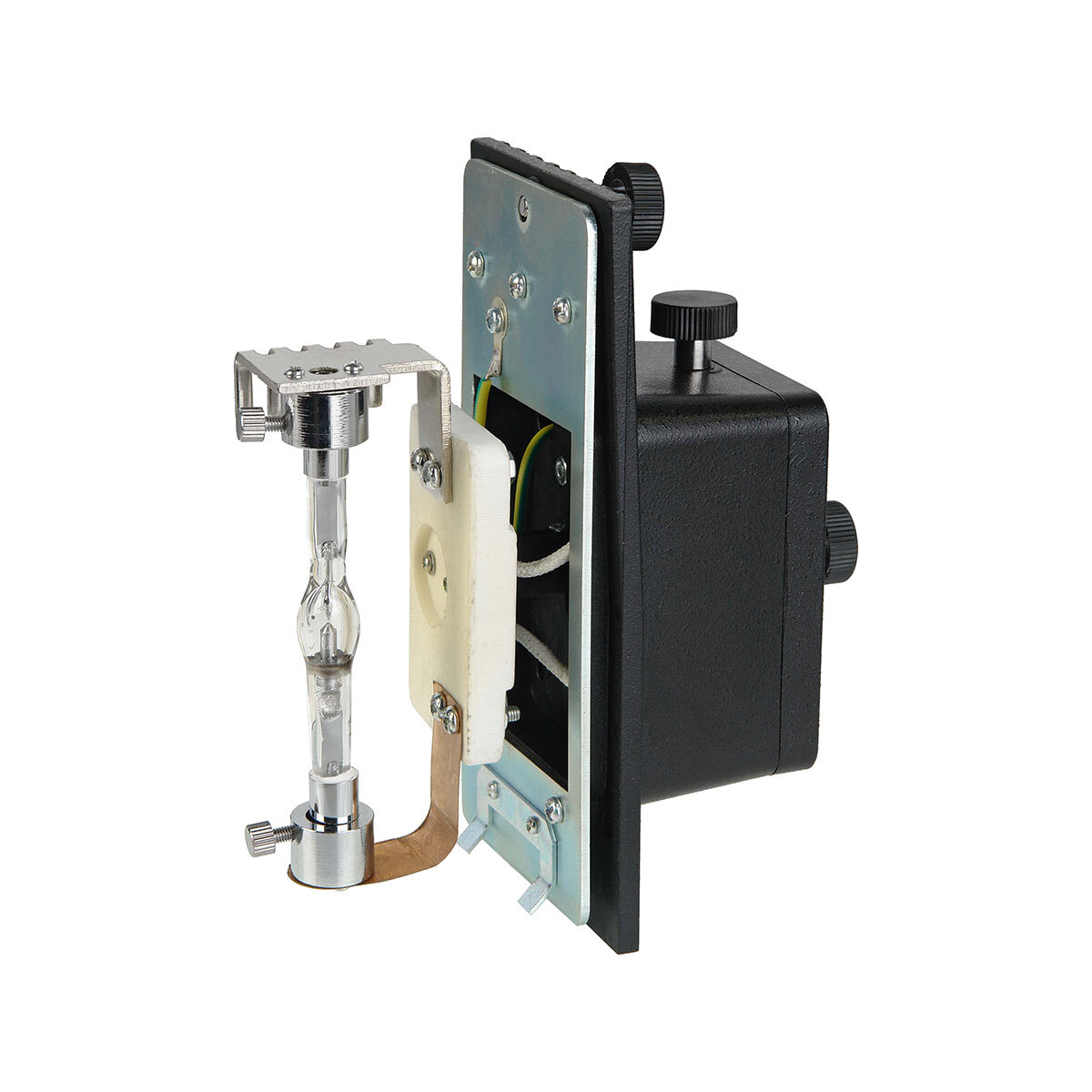

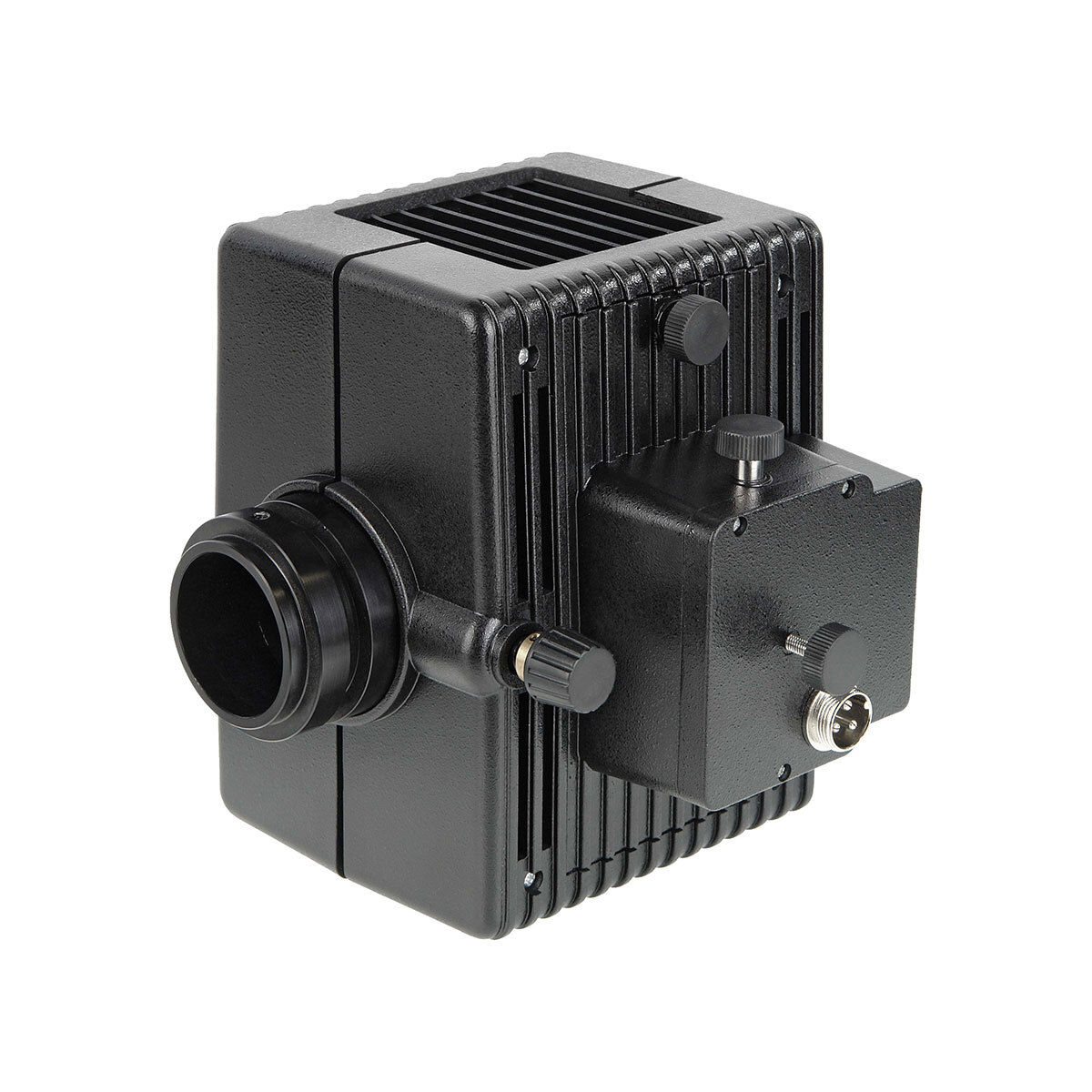

Люминесцентная насадка микроскопа состоит из фонаря с ртутной лампой, установленной на регулируемый по 3-м направлениям держатель, зеркала лампы, коллектора и полевой диафрагмы. В корпусе насадки размещены апертурная диафрагма, переключаемые люминесцентные блоки G и B и выдвижной светофильтр. Поджиг и питание ртутной лампы осуществляется от выносного блока питания. В осветительную систему светлого поля входит центрируемый конденсор Аббе с апертурной диафрагмой, коллектор с полевой диафрагмой и галогенная лампа с регулируемой яркостью. Блок питания встроен в основание микроскопа.
Микроскоп Микромед 3 ЛЮМ имеет в своей конструкции два люминесцентных блока – «кубика», каждый из которых состоит из дихроичного зеркала и фильтров. Эти оптические детали рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в синем и зеленом участке спектра. Установка необходимого люминесцентного «кубика» или обыкновенного света осуществляется дисковым трехпозиционным переключателем. Положение «G» означает, что установлен «кубик», выделяющий зеленую область света возбуждения, это соответствует красно-оранжевому свету собственного свечения объекта. В положении «B» вырезается голубая область, что соответствует желто-зеленому свету собственного свечения. Положение «0» предназначено для исследований в обычном свете.
Для науки и здравоохранения
С помощью микроскопа Микромед 3 ЛЮМ исследования могут проводиться как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей - флюорохромов. Исследования осуществляются как в обычном свете, так и в одной из двух спектральных областей света возбуждения:
- В сине-голубой (В) от 420 нм до 485 нм
- В зеленой (G) от 460 нм до 550 нм
Спектры, выделяемые установленными в микроскопе люминесцентными «кубиками» B и G позволяют проводить исследования объектов, как имеющих свойства собственной люминесценции, так и при их вторичной люминесценции.
Использование двух видимых спектров B и G позволяет использовать большинство существующих флюорохромов, например, акридиновый оранжевый, флюоресцеины, родамины, триазинил - аминофлюоресцеин, эозин К, эозин Н и многие другие. Это позволяет широко применять микроскоп в медицине, бактериологии, микробиологии и вирусологии. С его помощью могут быть обнаружены микобактерии туберкулеза, проводиться диагностика раковых заболеваний, иммунофлюоресцентный анализ, диагностика инфаркта, определение белка в тканях, исследование биологических мембран. Два спектра люминесценции позволяют использовать микроскоп Микромед 3 ЛЮМ практически во всех направлениях биологии и медицины.
Прецизионная фокусировка

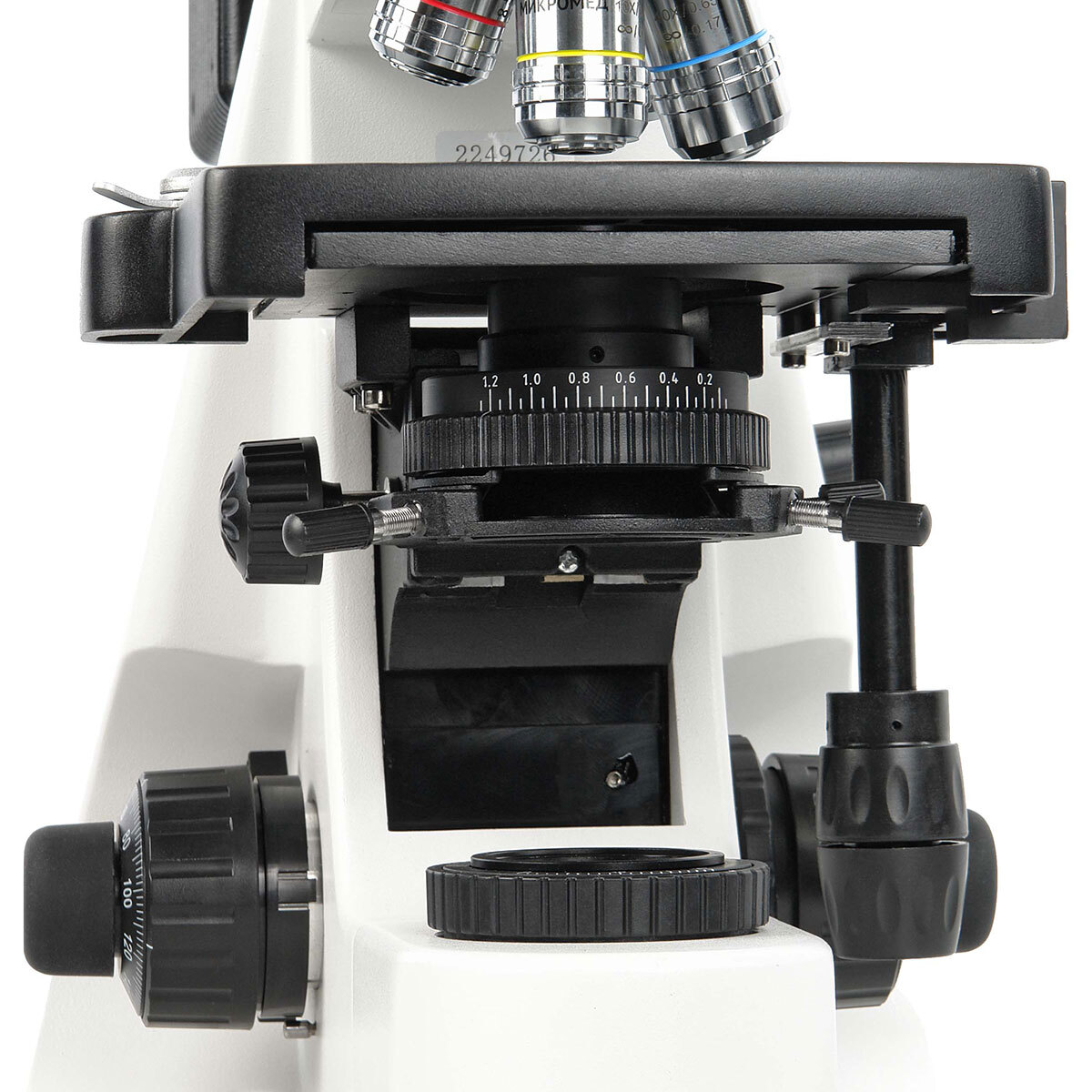

Фокусировка микроскопа Микромед 3 ЛЮМ осуществляется перемещением предметного столика по высоте. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки. Также механизм включает в себя регулятор усилия хода и ограничитель перемещения. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением зубчато-реечного механизма. Конструкция механизма в сочетании с регулятором усилия обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.
Точная и надежная механика
Предметный столик микроскопа Микромед 3 ЛЮМ расположен под револьверным устройством и имеет размеры 180 мм х 150 мм. Механизм столика с препаратоводителем обеспечивает перемещение объекта по направлениям X / Y в диапазоне 60 / 90 мм. Препаратоводитель приводится в движение коаксиальными рукоятками, отвечающими за движение в обоих направлениях. Конструкция микроскопа гарантирует точное движение исследуемого образца без люфтов, прецизионность фокусировки и повторяемость заданных величин перемещения всех механизмов.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
Особенности:
- Увеличение 40х - 1000х. С дополнительной оптикой 20х-2000х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Объективы с планахроматической коррекцией обеспечивают высокое качество изображения по всему полю.
- Объективы парфокальны и при смене увеличения фокусировка не требуется.
- Исследования возможны как по методу светлого поля в обычном свете, так и в свете видимой люминесценции.
- Два переключаемых люминесцентных блока позволяют проводить исследования в синем и зеленом участке спектра.
- Модульная конструкция позволяет использовать устройства для проведения исследований по методу темного поля и фазового контраста.
- Третий тубус позволяет использовать цифровые камеры - видеоокуляры различных типов.
- Механизм грубой и тонкой фокусировки с регулятором усилия хода и фиксатором.
Характеристики
Тип микроскопа |
Прямой |
Увеличение, крат |
40-1000 |
Увеличение с дополнительной оптикой, крат |
20-2000 |
Оптическая схема |
Бесконечность |
Объективы, в комплекте |
4x/0.1, 10x/0.25, 40x/0.65, 100x/1,25 ми |
Объективы, дополнительно |
20x/0.4, 60x/0.85 |
Тип коррекции объективов |
планахроматы, длина тубуса "бесконечность" |
Револьверное устройство |
на 5 объективов |
Тип визуальной насадки |
тринокулярная |
Увеличение насадки, крат |
1 |
Диоптрийная настройка, дптр |
±5, на левом тубусе |
Угол наклона визуальной насадки, град |
30 |
Угол поворота визуальной насадки, град |
360 |
Регулируемое межзрачковое расстояние, в пределах, мм |
48-75 |
Окуляры, в комплекте |
WF 10/22 с удаленным зрачком |
Окуляры, дополнительно |
5/18, 12,5/15, 16/16, 20/12, 10/22 со шкалой |
Посадочный диаметр окуляров, мм |
30 |
Посадочный диаметр окулярной камеры, мм |
23,2 |
Спектральный диапазон возбуждения люминесценции, нм |
420-550 |
Спектральный диапазон отраженной люминесценции, нм |
330-550 |
Спектральный диапазон исследования, нм |
430-650 |
Переключатель люминисцентных блоков |
G - зеленый, B - голубой, 0 - обычный свет |
Источник люминесцентного света, лампа ртутная, Вт |
100 |
Полевая диафрагма |
Есть |
Апертурная диафрагма |
Есть |
Предметный столик, размер, мм |
180х150 |
Диапазон перемещения препарата, мм |
60х90 |
Конденсор светлого поля |
Аббе, центрируемый, А=1,25 |
Полевая диафрагма |
Есть |
Апертурная диафрагма |
Есть |
Источник проходящего света, лампа галогеновая, В/Вт |
12/30 |
Источник питания, сеть переменного тока, В/Гц |
220±22/50 |
Потребляемый мощность, ВА, не более |
230 |
Габаритные размеры, мм |
220х510х680 |
Масса с блоком питания, не более, кг |
9,8 |

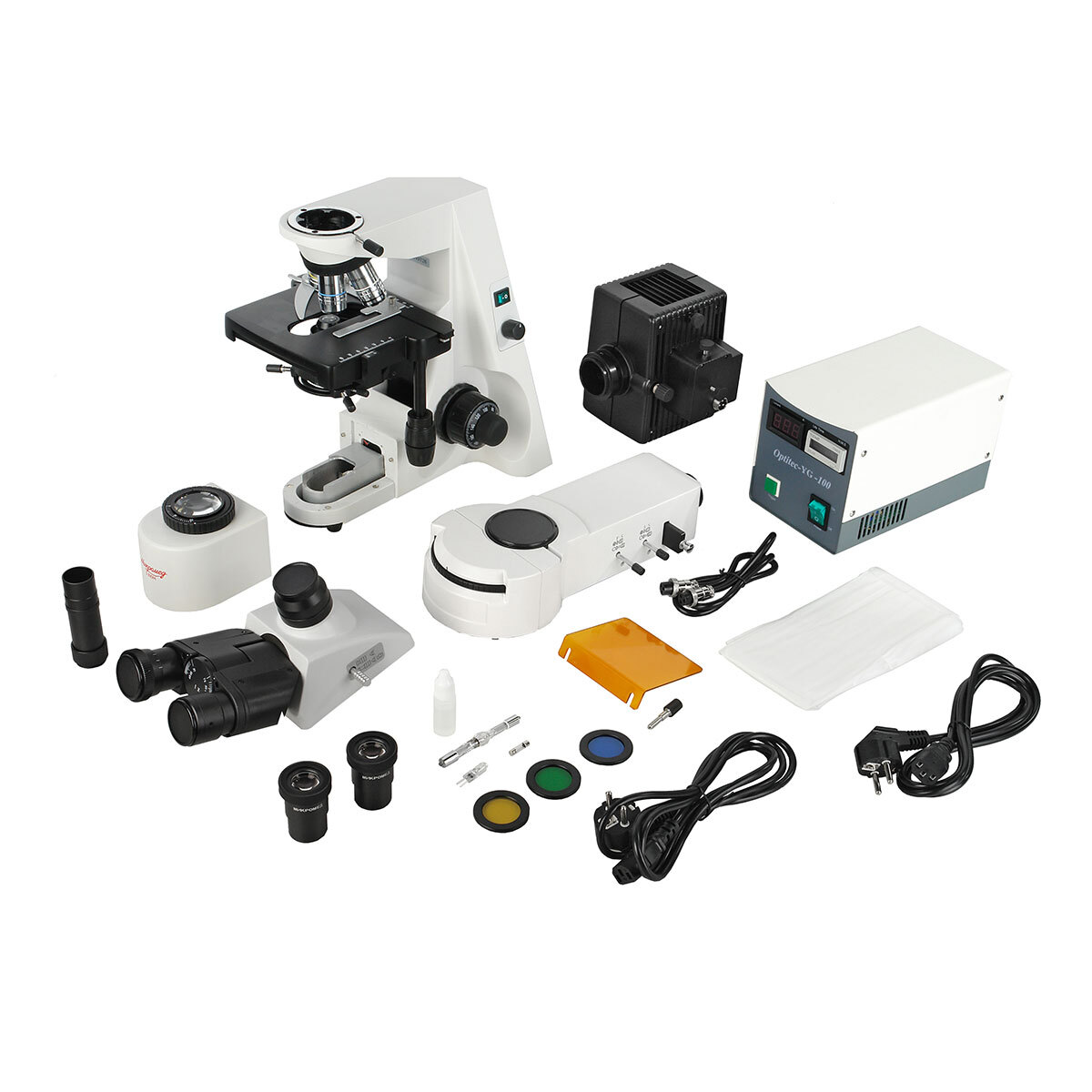

Комплектация
- Микроскоп Микромед 3 ЛЮМ (Основание со встроенным блоком питания, осветителем проходящего света и штативом с механизмом фокусировки) – 1 шт
- Визуальная тринокулярная насадка – 1 шт
- Револьвер на 5 гнезд для объективов - 1 шт
- Центрируемый конденсор Аббе, апертура А=1,25 – 1 шт
- Двухкоординатный предметный столик 180х150 мм – 1 шт
- Люминесцентная насадка с блоками G и B – 1 шт
- Фонарь ртутной лампы – 1 шт
- Блок питания ртутной лампы – 1 шт
- Объектив планахромат PLAN 4х / 0,10 – 1 шт
- Объектив планахромат PLAN 10х / 0,25 – 1 шт
- Объектив планахромат PLAN 40х / 0,65 / подпружиненный – 1 шт
- Объектив планахромат PLAN 100х / 1,25 ми / подпружиненный – 1 шт
- Окуляр широкопольный WF10х/22 – 2 шт
- Защитный УФ экран – 1 шт
- Светофильтр голубой – 1 шт
- Светофильтр зеленый – 1 шт
- Светофильтр желтый– 1 шт
- Винт фиксации люминесцентной насадки – 1 шт
- Ключ шестигранный 2 мм – 1 шт
- Лампа галогенная 12В/30Вт – 2 шт
- Лампа ртутная 100 Вт – 1 шт
- Вставка плавкая 1А/250в – 2 шт
- Сетевой кабель – 1 шт
- Кабель подключения блока питания ртутной лампы – 1 шт
- Пузырек с нелюминесцирующим иммерсионным маслом – 1 шт
- Чехол пылезащитный- 1 шт
- Руководство по эксплуатации – 1 шт
