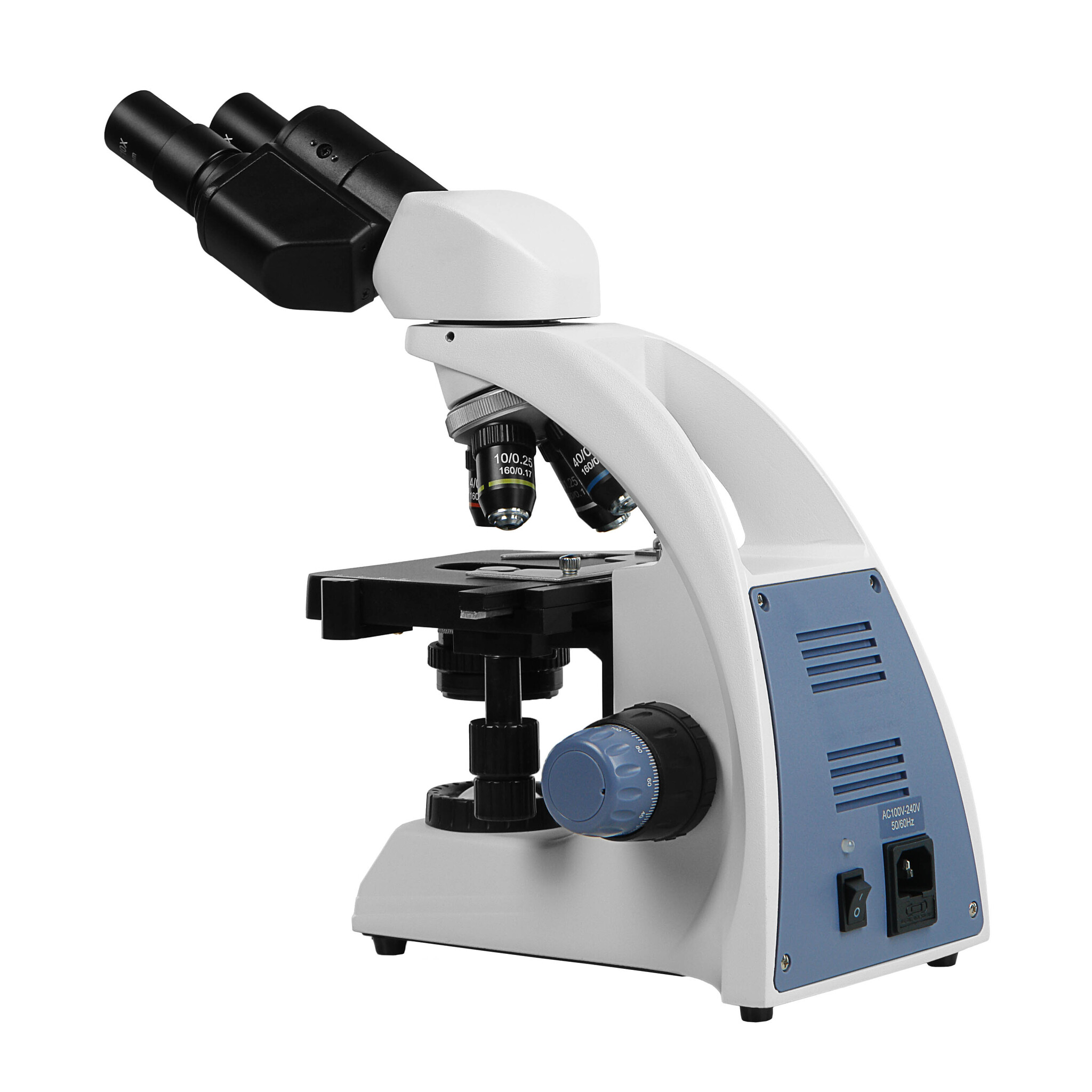

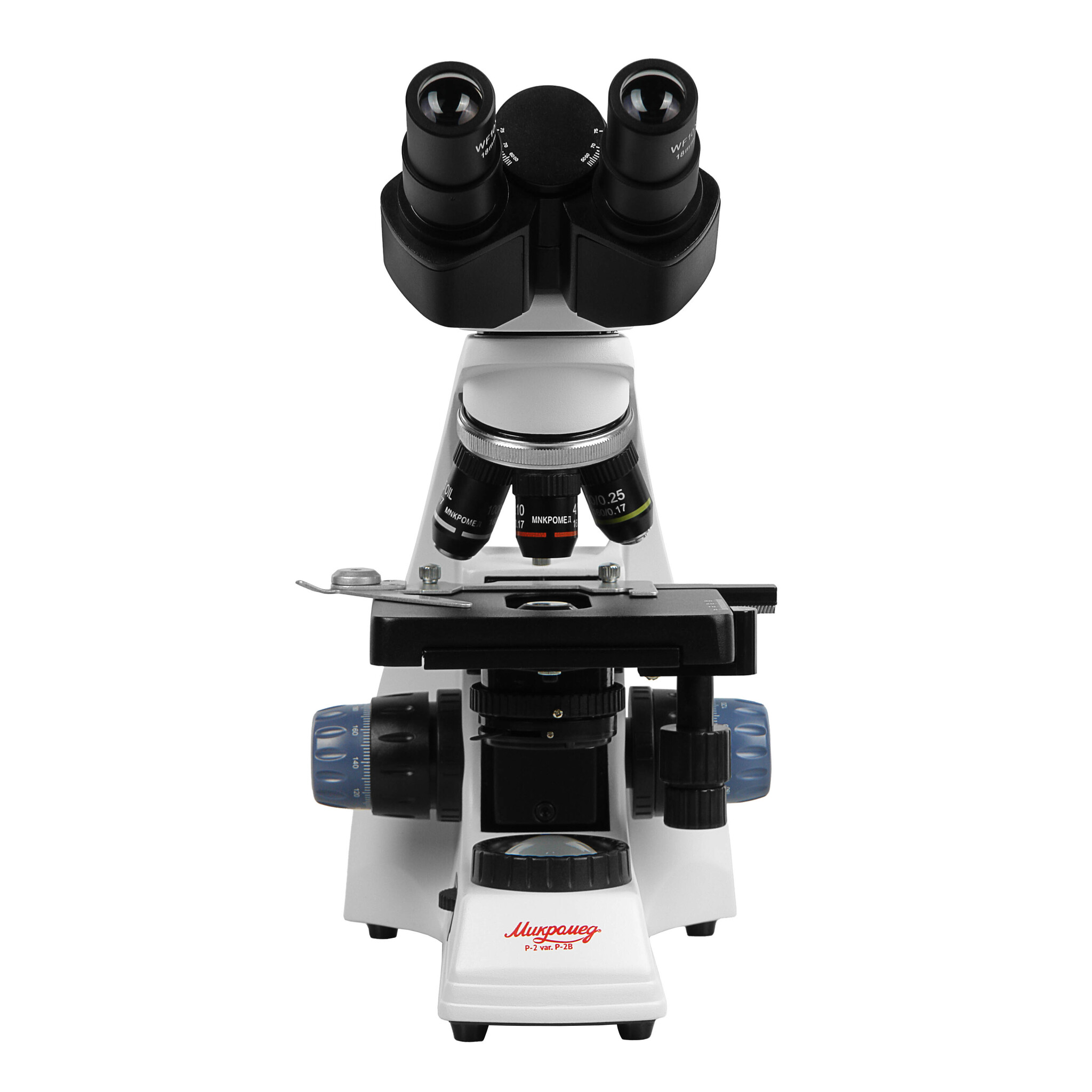

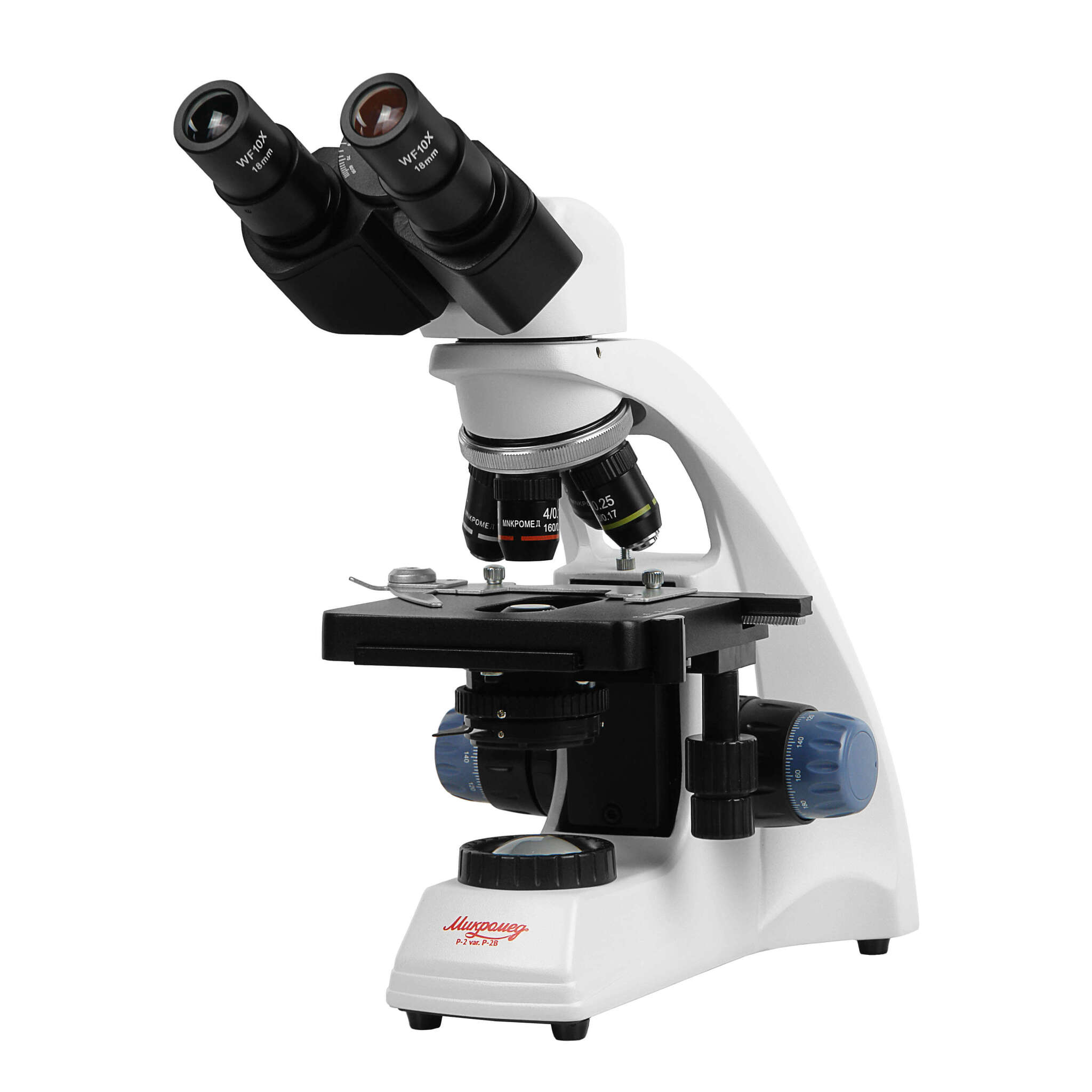

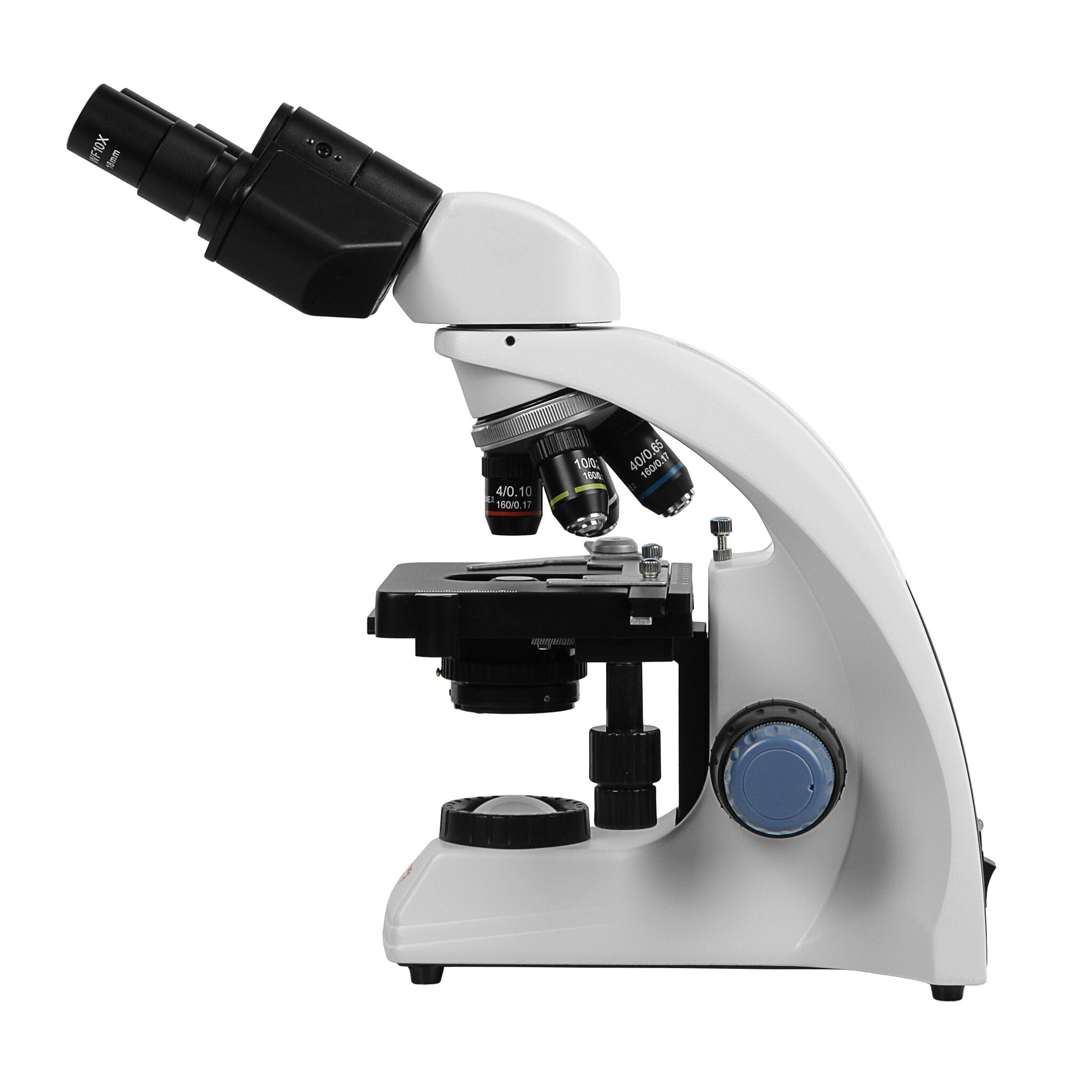

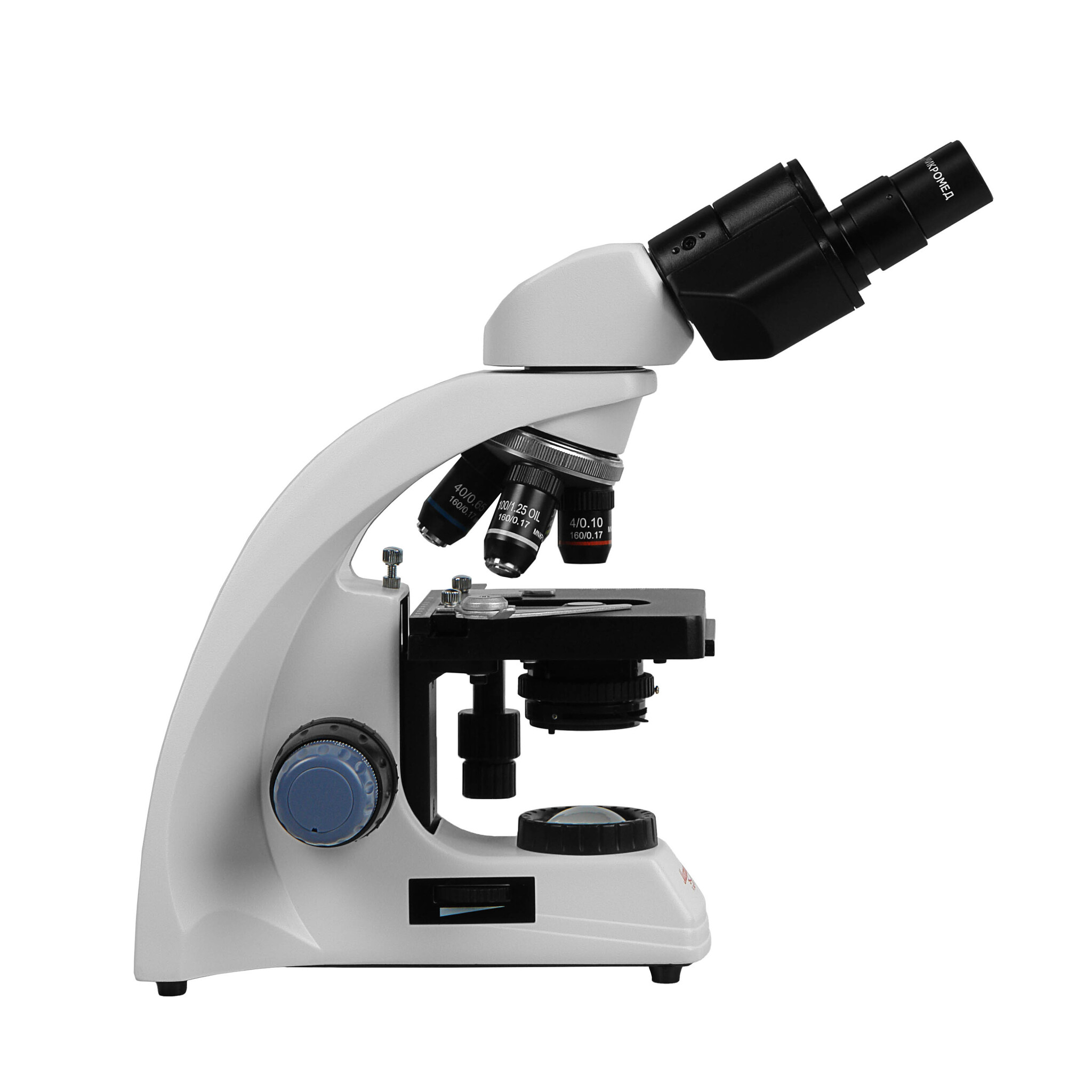

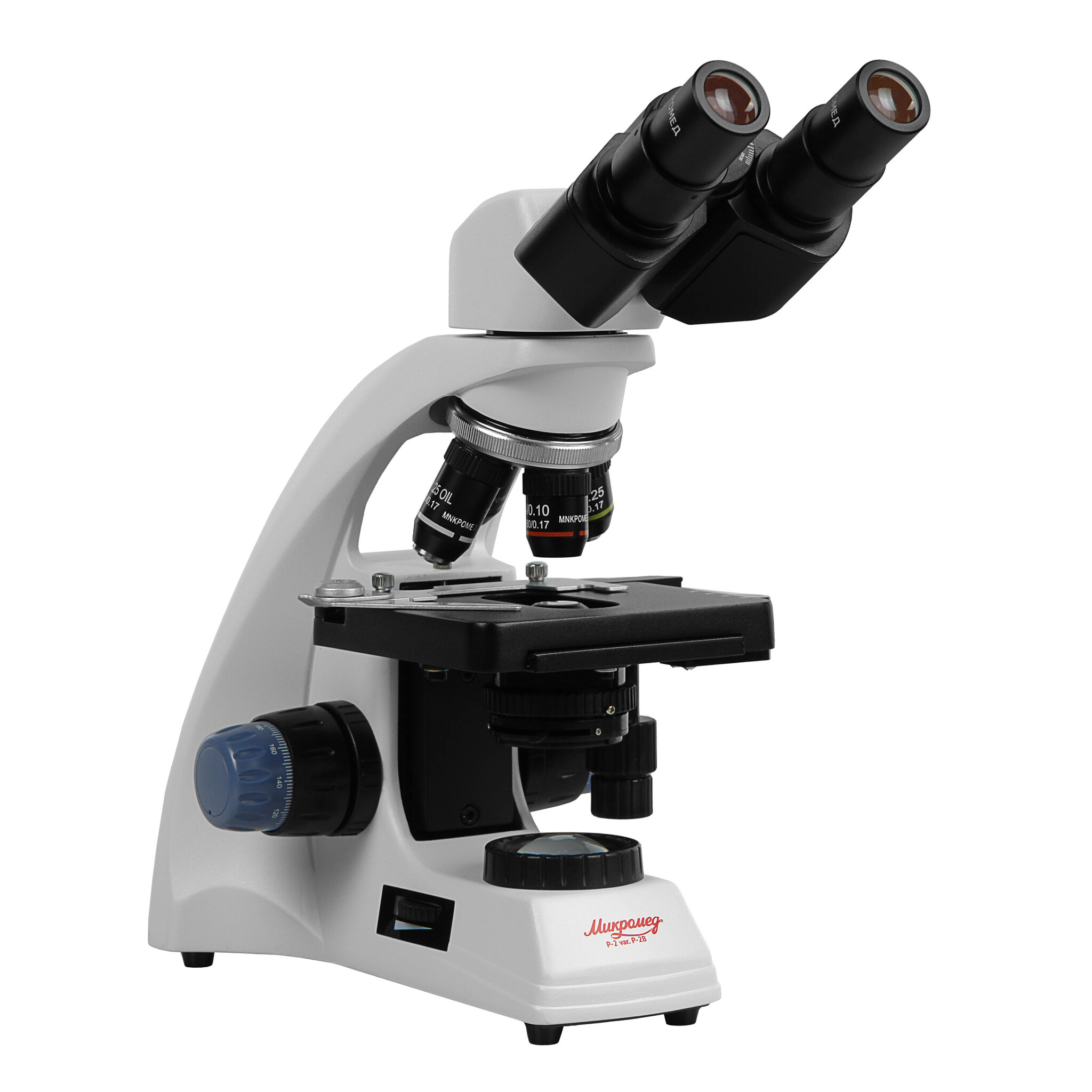

Микроскоп спроектирован на длину тубуса 160 мм. Оптическая система микроскопа включает в себя визуальную насадку с окулярным тубусом, объективы на револьверном устройстве, коллектор и конденсор с откидным держателем светофильтров. В комплект микроскопа входят объективы с ахроматической коррекцией 4х, 10х, 40х и 100х OIL для исследования с масляной иммерсией.

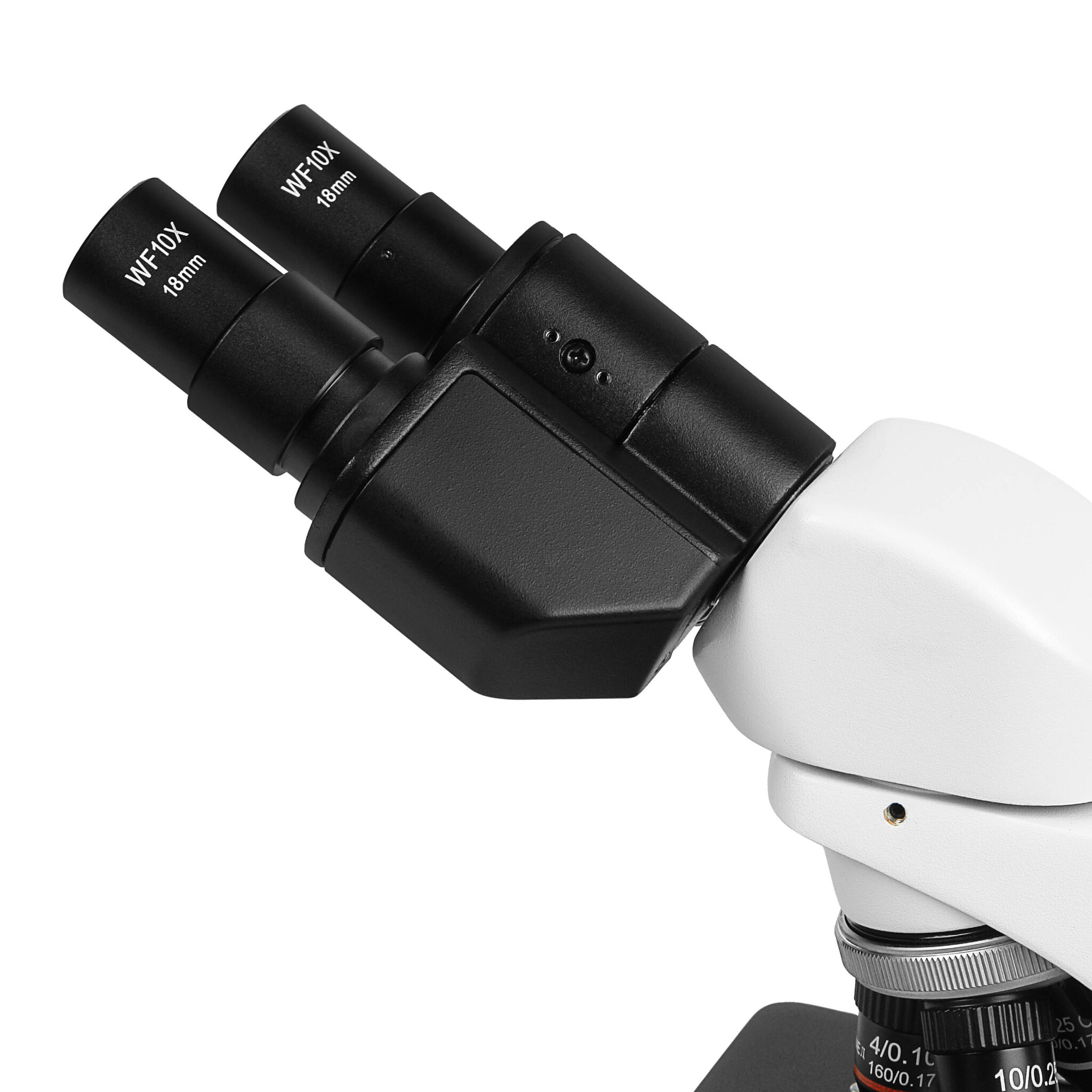

В комплект входят окуляры широкого поля WF 10/18 с вынесенным зрачком, что позволяет проводить исследования как в очках, так и без них. Увеличение окуляров 10х, размер поля зрения 18 мм. Посадочный диаметр окуляров – 23.2 мм.

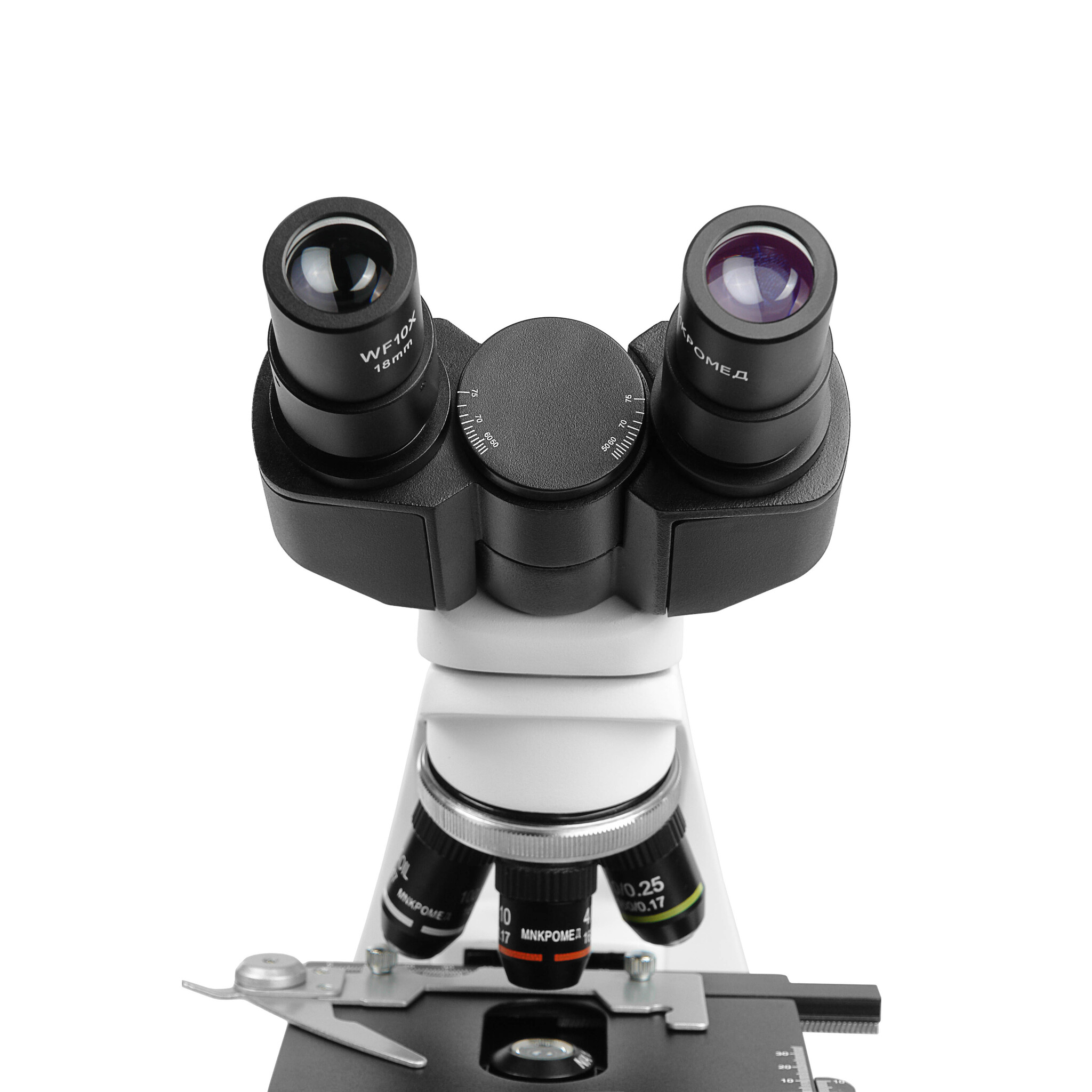

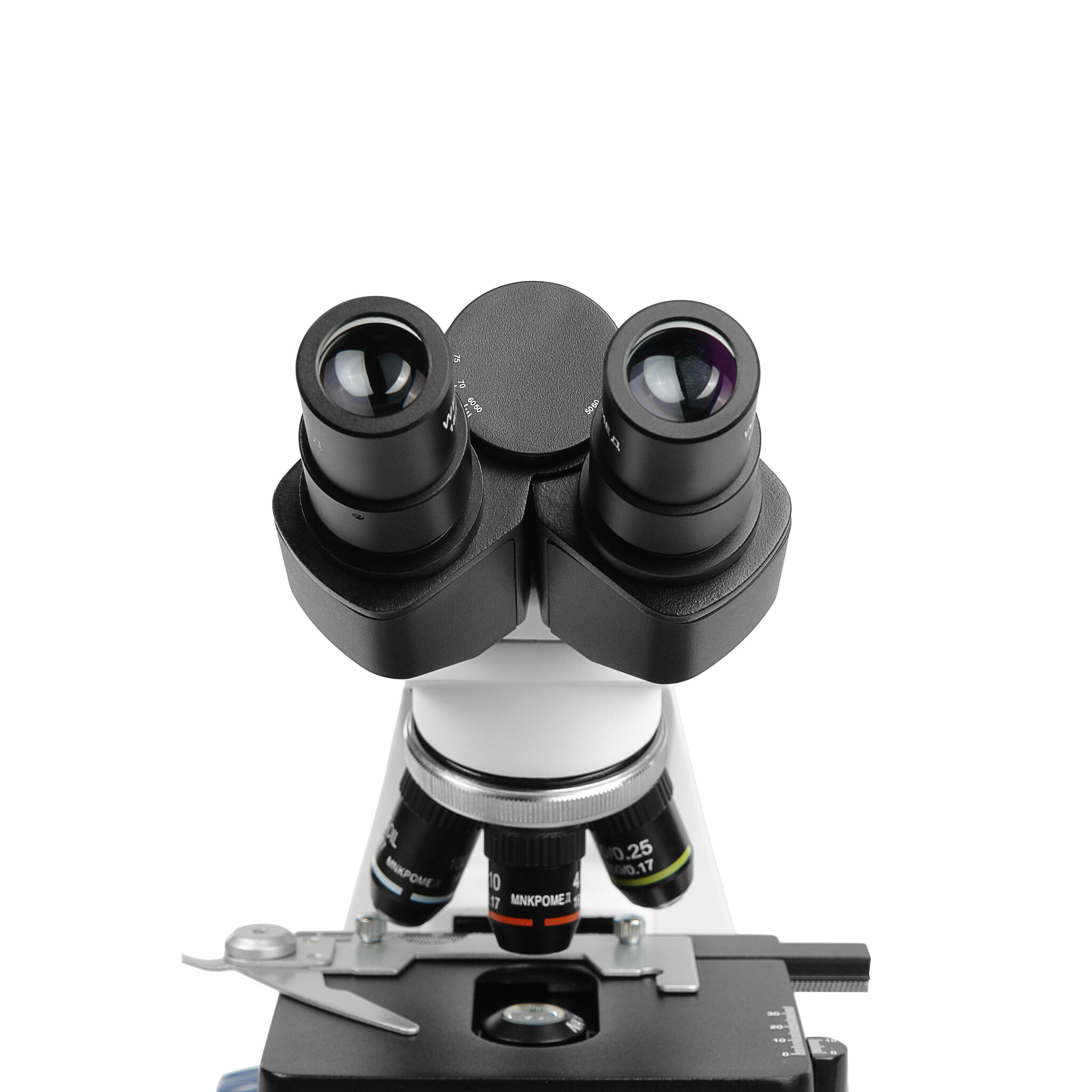

Микроскоп оснащен бинокулярной визуальной насадкой. Угол наклона окулярных тубусов составляет 30°. Для комфортного и безопасного вращения вокруг оптической оси на 360° насадка микроскопа снабжена поворотным механизмом Soft Motion. Это делает наблюдение комфортным и безопасным, особенно в учебном процессе, когда исследования проводят несколько учащихся одновременно.

Для получения изображений высокого качества микроскоп оснащен конденсорным осветителем светлого поля. Осветитель включает в себя коллектор, светодиод и конденсор с апертурной ирисовой диафрагмой. Конденсор Аббе в винтовой оправе имеет числовую апертуру N.А.= 1.25
и установлен под предметным столиком микроскопа. Диапазон перемещения конденсора вдоль оптической оси составляет 10 мм. В нижней части конденсора имеется поворотный держатель для светофильтров диаметром 32 мм.

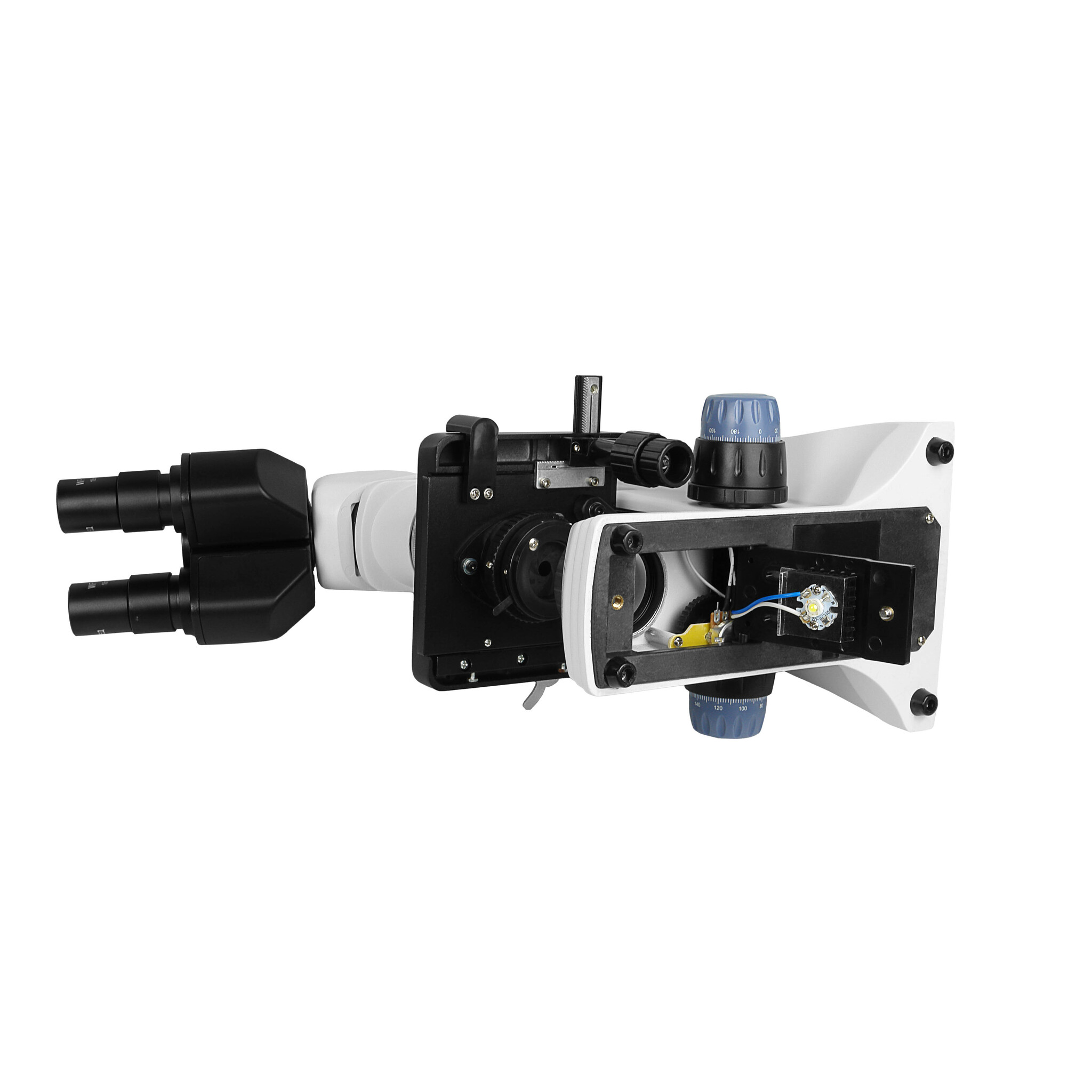

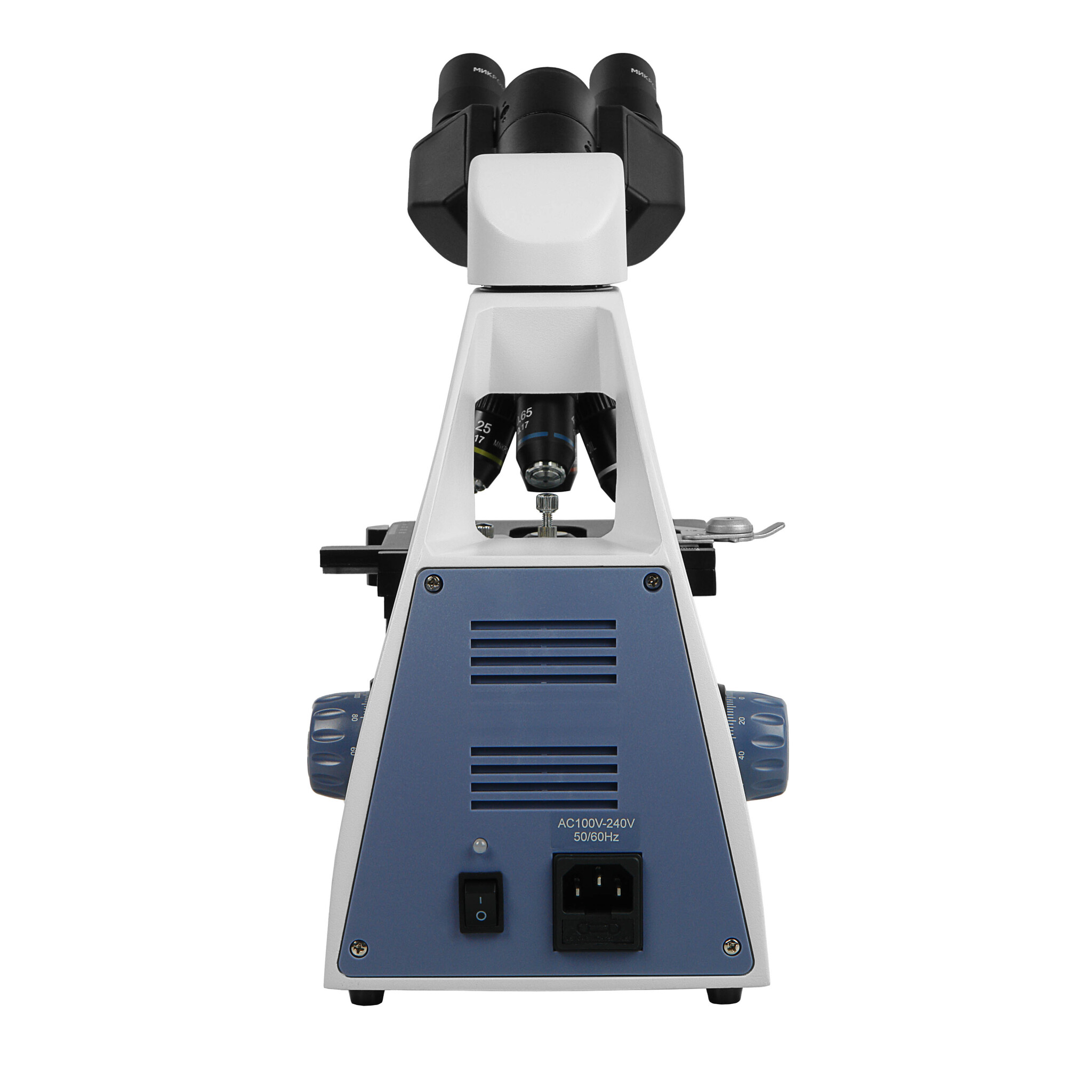

В качестве источника света применяется светодиод мощностью 3 Вт с белым спектром излучения. Питание светодиода осуществляется от блока питания с регулировкой яркости, встроенного в основание микроскопа. Также осветитель микроскопа может питаться от 3-х щелочных батарей или аккумуляторов формата АА.

Микроскоп позволяет использовать дополнительную камеру и выводить цифровые данные на внешнее устройство. Посадочный диаметр для камеры составляет 23.2 мм, что совместимо с многими окулярными камерами. Камера устанавливается вместо оптического окуляра в левый окулярный тубус, снабженный механизмом диоптрийной коррекции. Использование механизма позволяет настроить парфокальность цифрового изображения на мониторе и оптического, наблюдаемого в окуляр.

Фокусировка микроскопа осуществляется зубчато - реечным механизмом с рукоятками грубой и тонкой фокусировки на общей оси. Механизм имеет демпфированную конструкцию, что позволяет исключить люфты и рывки при движении механизма. Величина хода грубой фокусировки составляет 24 мм. Цена деления шкалы рукоятки тонкой фокусировки составляет 2 мкм. Фокусировочный механизм имеет регулятор усилия хода и ограничитель перемещения предметного столика.

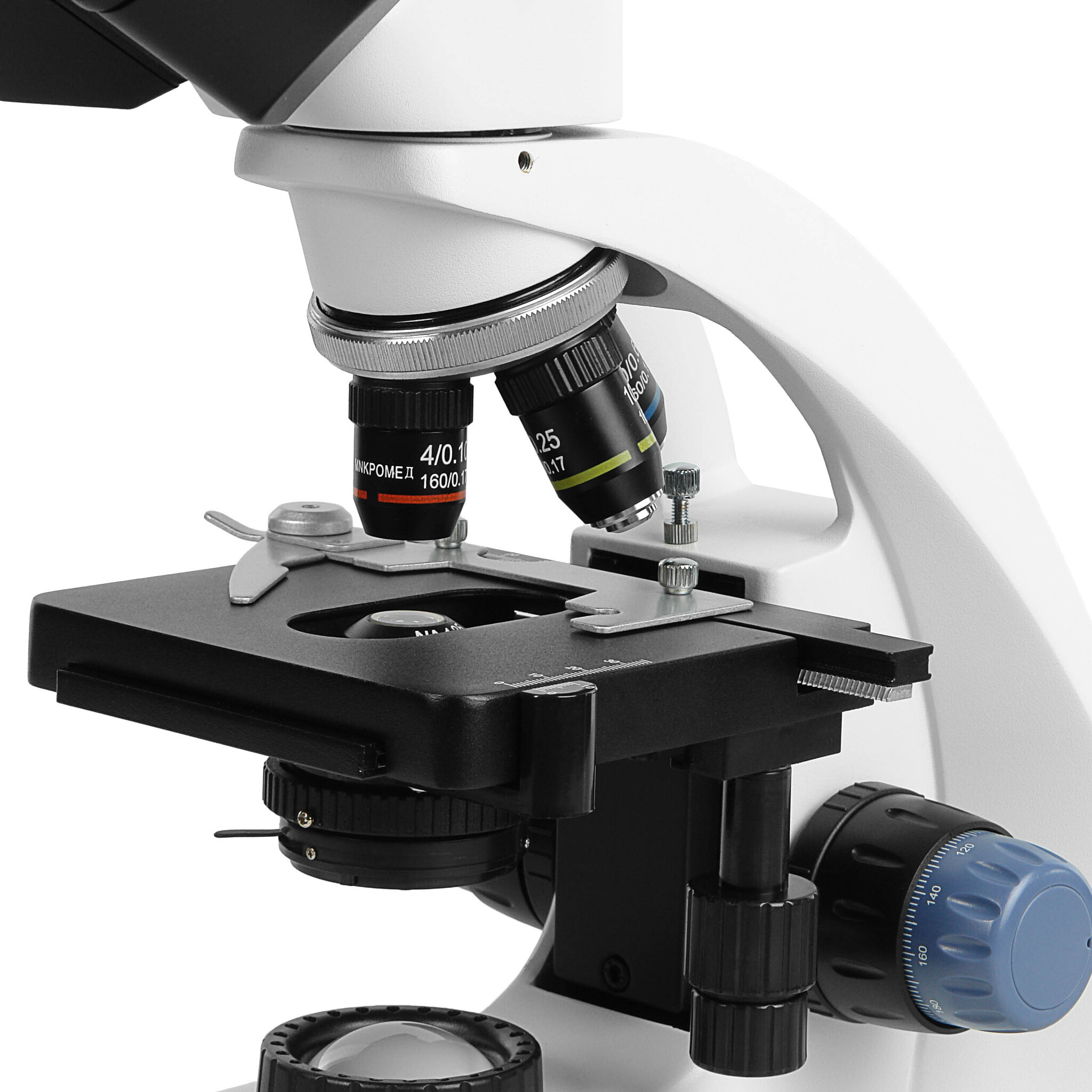

Двухкоординатный предметный столик имеет размер 125 х 115 мм, укомплектован съемным препаратодержателем и позволяет перемещать объект в диапазоне 70 х 30 мм. Перемещение обеспечивается зубчато - реечными передачами с приводом коаксиальными рукоятками.

Штатив микроскопа выполнен из алюминиевого сплава методом литья под давлением. Основание имеет эргономичную Т-образную форму и составляет единое целое со штативом.

Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.

Характеристики:

ОСОБЕННОСТИ:

• Увеличение 40х - 1000х. С дополнительными окулярами 20х - 2000х.
• Объективы парфокальны и важные детали объекта не будет потеряны при смене увеличения.
• Осветительная система на конденсоре Аббе с апертурной диафрагмой.
• Предметный столик увеличенного размера с приводами X и Y.
• Плавная фокусировка за счет демпфирования направляющей механизма.
• Увеличенный до 24 мм ход грубой фокусировки.
• Эргономичный угол наклона окулярного тубуса 30 градусов.
• Механизм Soft Motion для плавного и безопасного вращения визуальной насадки на 360⁰.
• Возможность работы без электророзетки.

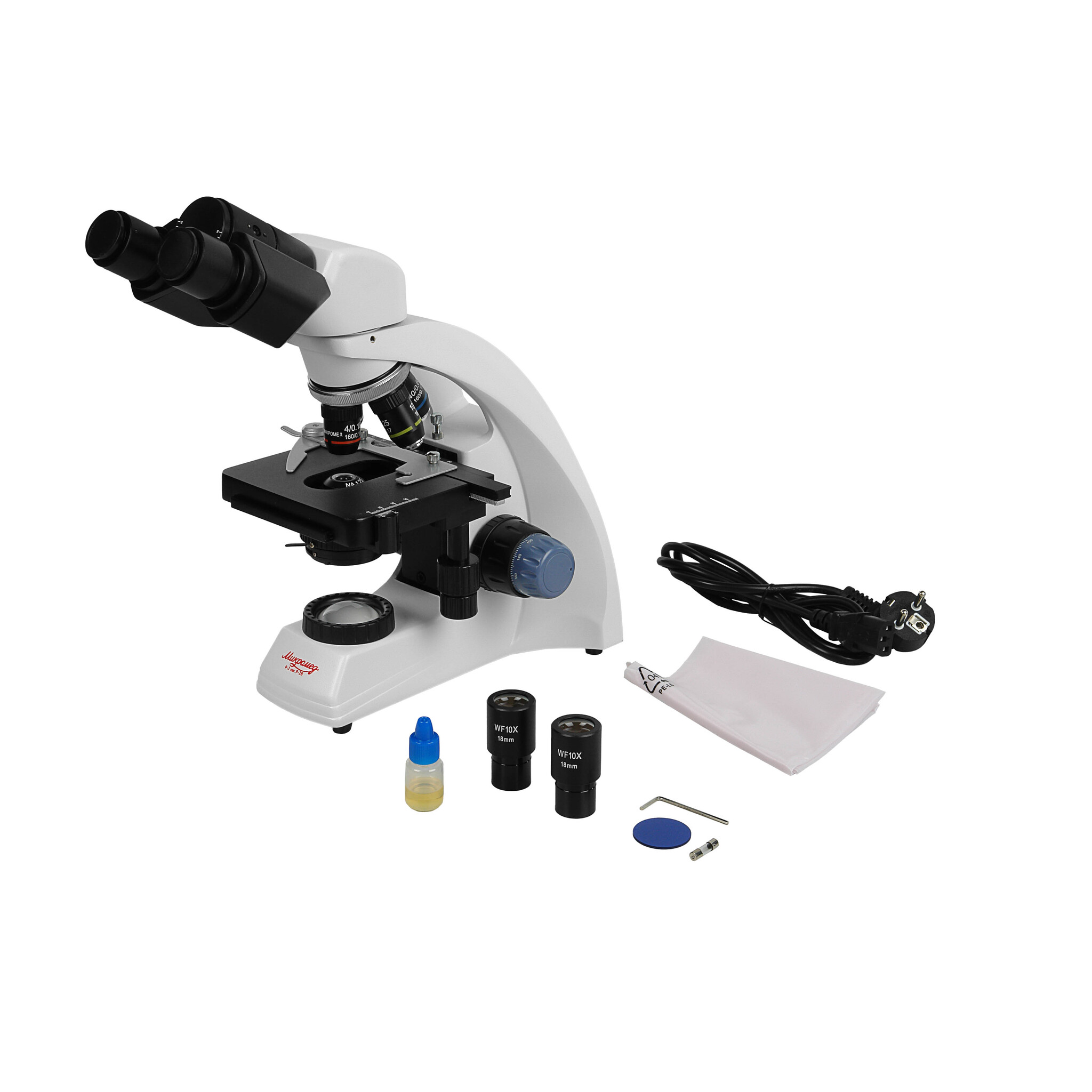

КОМПЛЕКТАЦИЯ:

• Штатив со встроенным в основание осветителем, револьверным устройством и механизмом фокусировки - 1 шт.
• Насадка бинокулярная с наклоном тубусов 30⁰ и механизмом Soft Motion - 1 шт.
• Столик механический 125х115 мм, перемещение препарата 70х30 мм (установлен) - 1 шт.
• Конденсор Аббе светлого поля А=1.25, с апертурной диафрагмой (установлен) - 1 шт.
• Объектив ахромат 4x/0.1 160/0.17 (установлен) - 1 шт.
• Объектив ахромат 10x/0.25 160/0.17 (установлен) - 1 шт.
• Объектив ахромат 40x/0.65 160/0.17 подпружиненный (установлен) - 1 шт.
• Объектив ахромат 100x/1.25 oil 160/0.17 подпружиненный (установлен) - 1 шт.
• Окуляр WF 10х/18 мм - 2 шт.
• Светофильтр синий Ø 32 мм - 1 шт.
• Кабель питания - 1 шт.
• Чехол пылезащитный - 1 шт.
• Ключ шестигранный 2 мм - 1 шт.
• Флакон с иммерсионным маслом - 1 шт.
• Руководство по эксплуатации.
