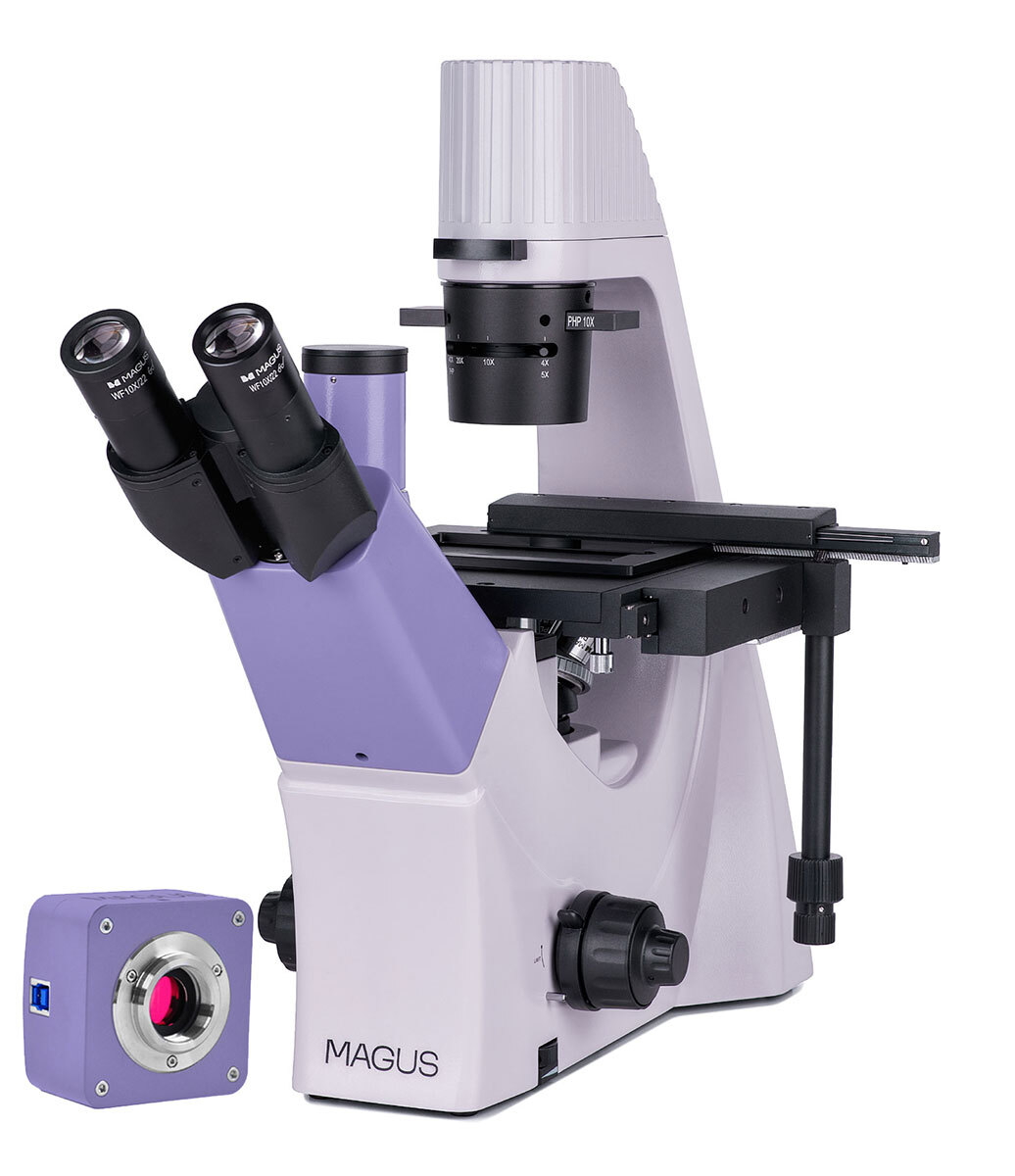

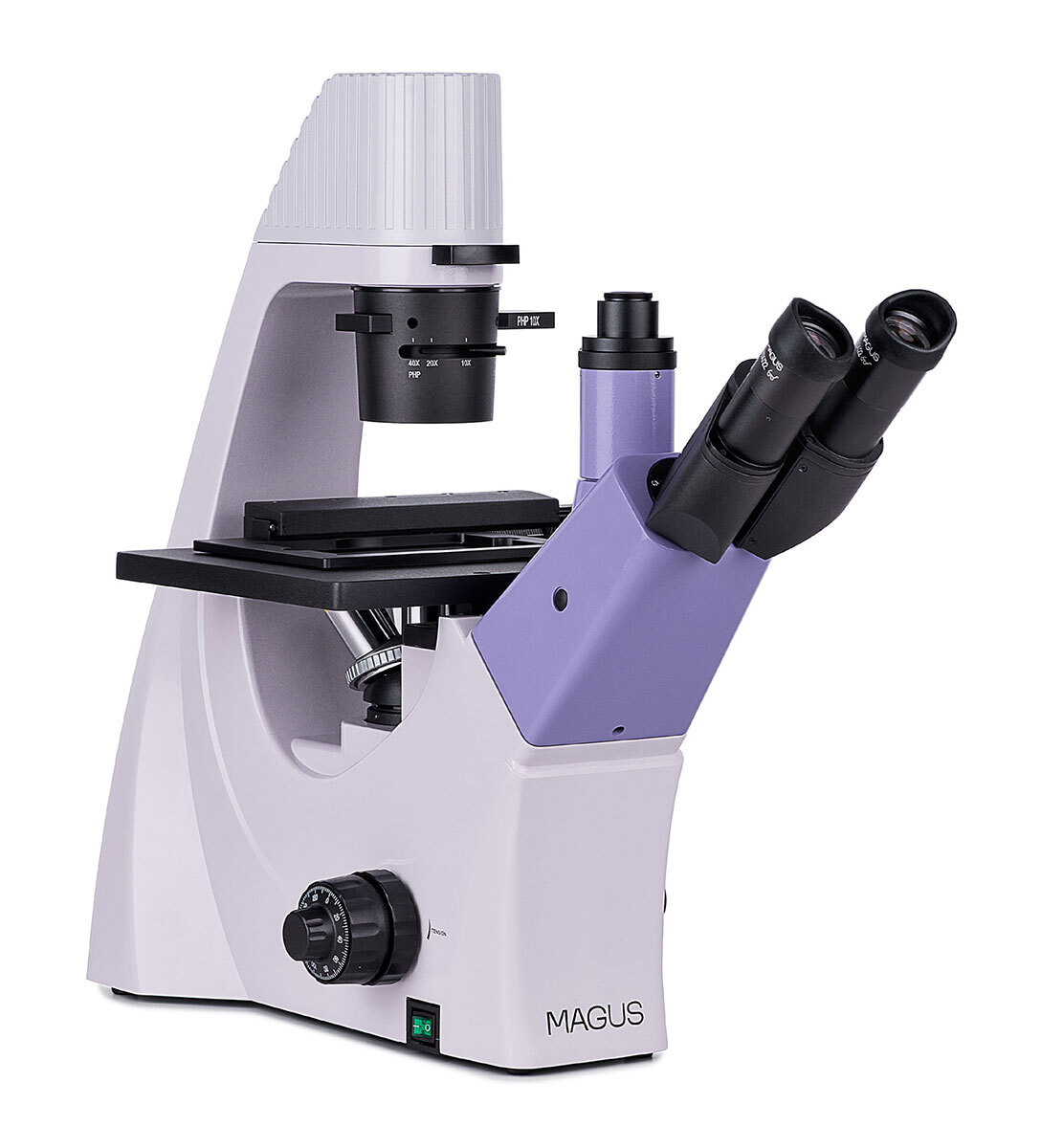

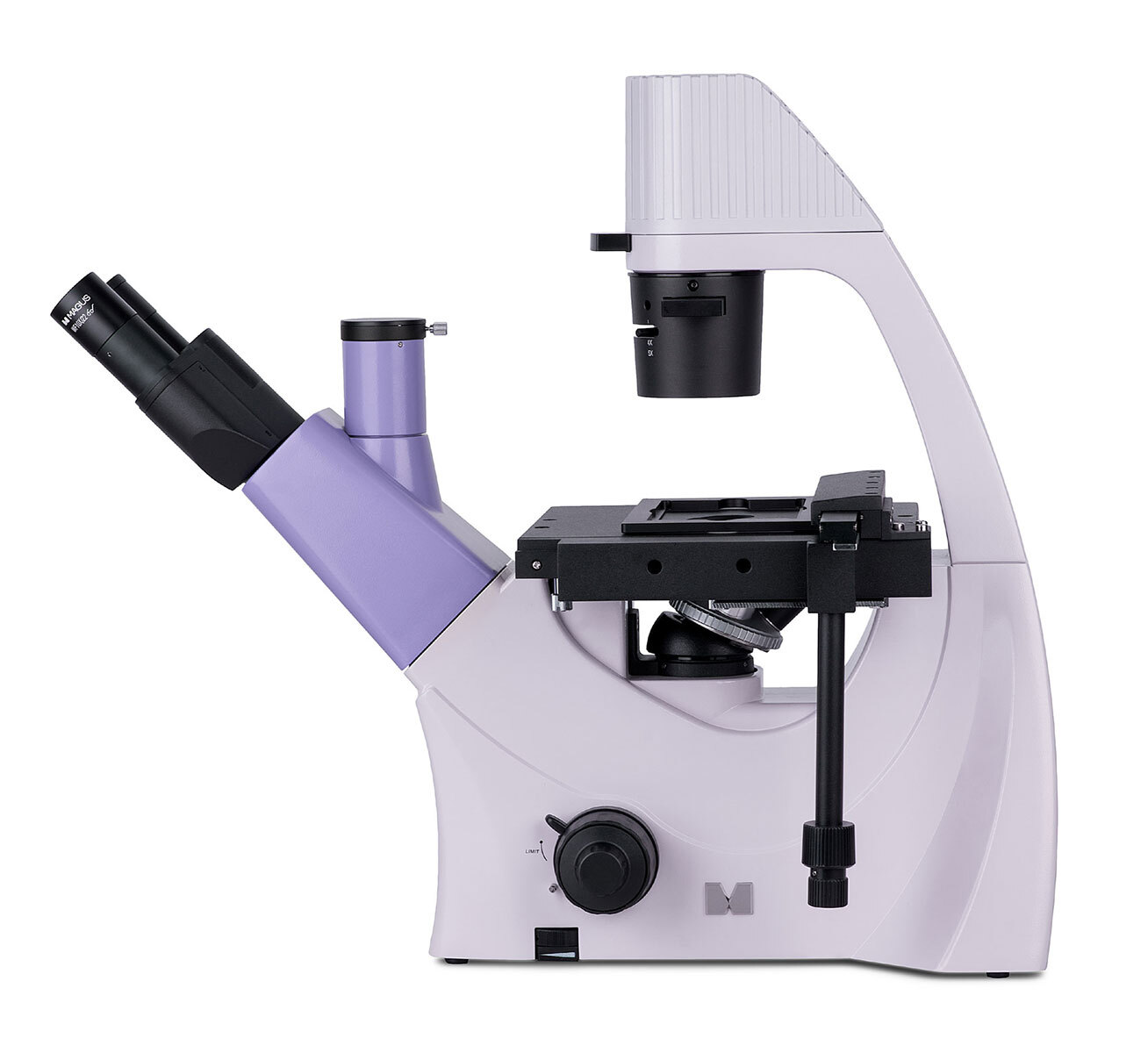

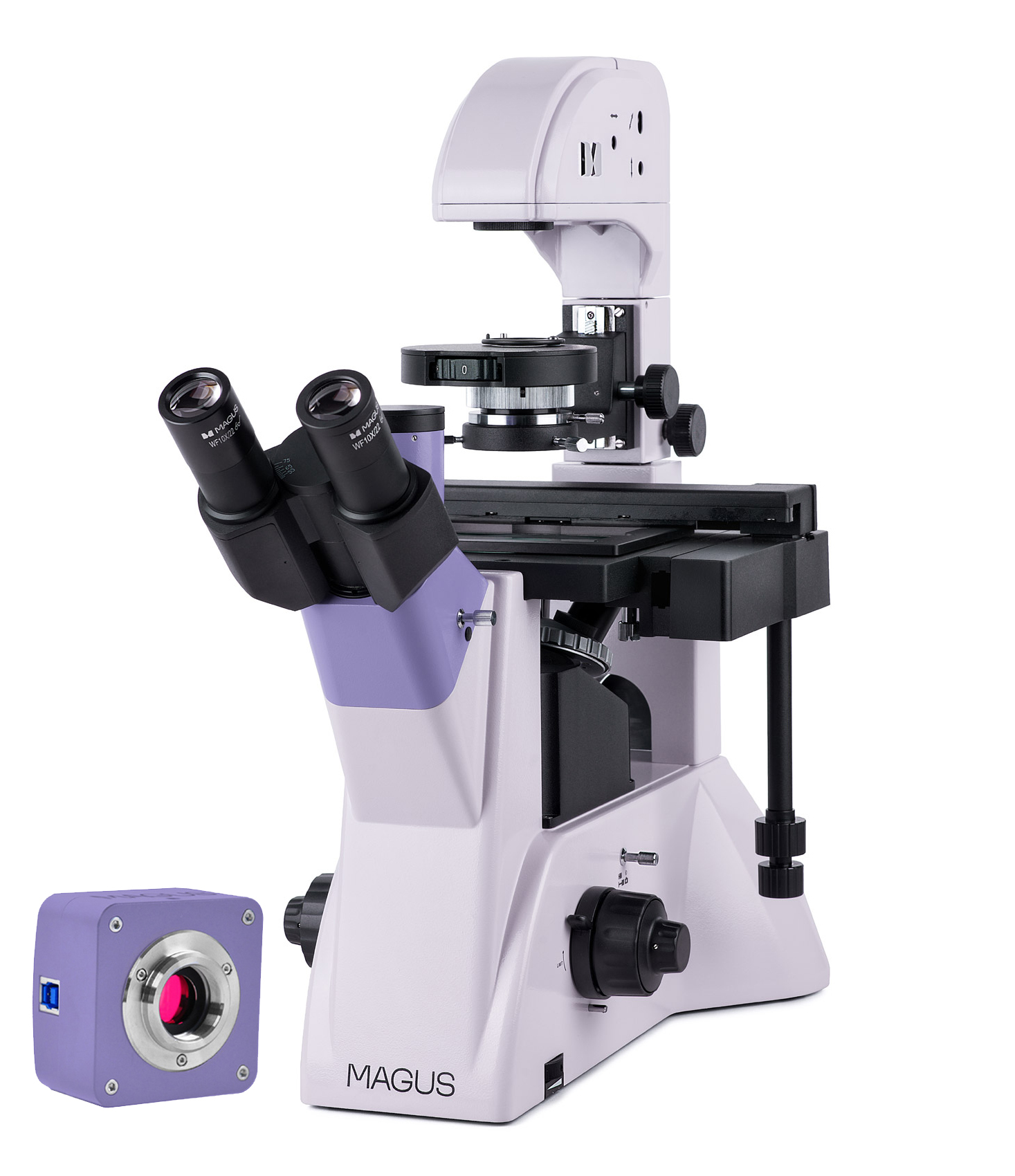

Микроскоп предназначен для исследования осадков жидкостей, клеточных колоний, живых клеток, культур тканей и других окрашенных и неокрашенных объектов в лабораторной посуде.
Инвертированная конструкция микроскопа предполагает использование чашек Петри, многолуночных планшетов, флаконов, роллерных бутылей и колб высотой до 55 мм с толщиной дна 1,2 мм. В микроскопе используются специальные объективы для работы с такой посудой.

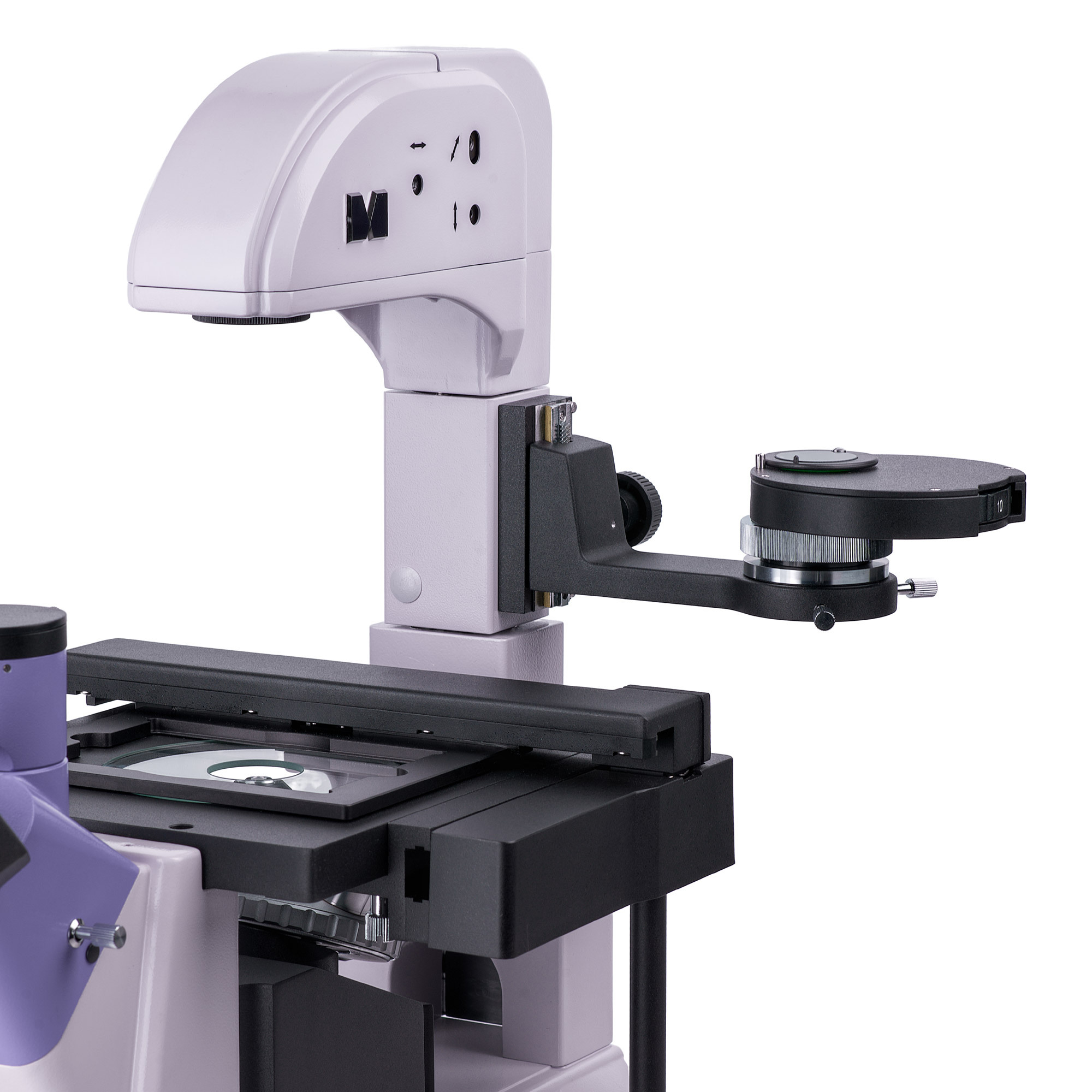

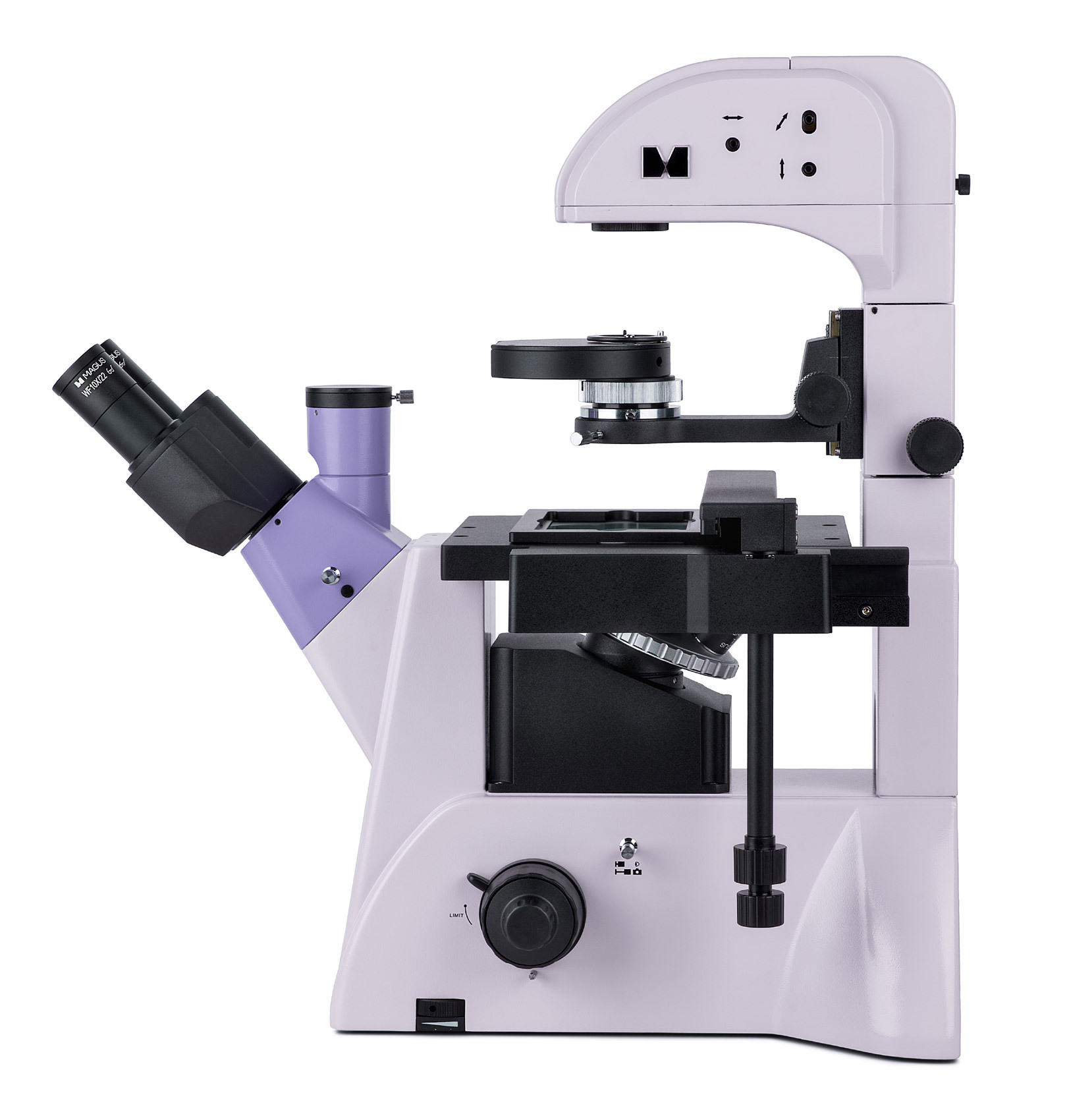

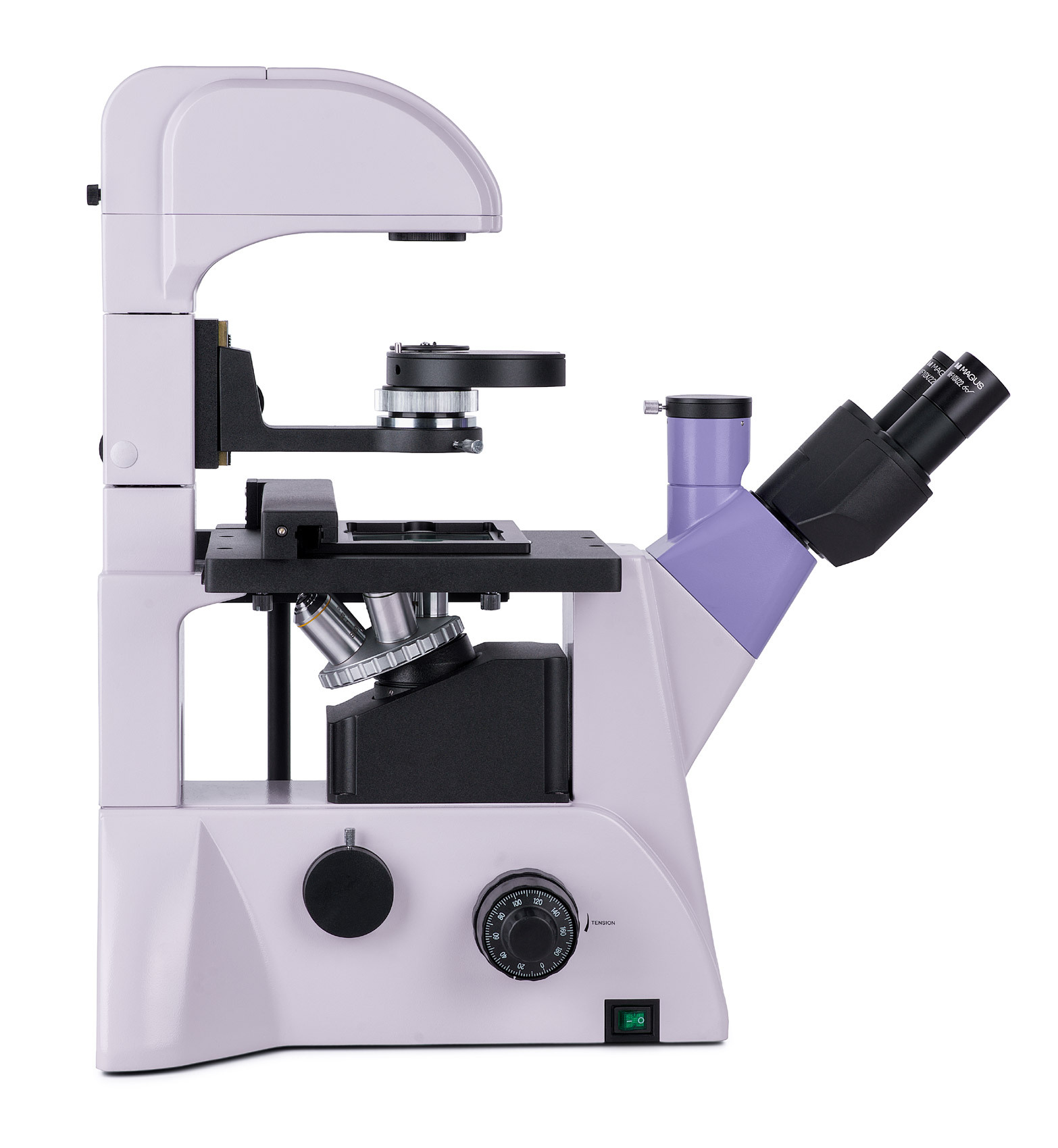

Отклоняемый штатив осветителя позволяет наблюдать клеточные культуры в высоких чашках Петри либо в цилиндрических колбах до 165 мм.
Наблюдения ведутся в проходящем свете, методы исследования – светлое поле и фазовый контраст.
Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп применяется для обучения в вузах, рутинной лабораторной работы и научных исследований. Области науки: медицина, биотехнология, биология, вирусология, сельское хозяйство, экология, токсикология, фармакология и другие.
Цифровая камера
Цифровая камера MAGUS CDF30 разработана для работы по методам светлого и темного поля. Она отличается низким уровнем шума и высокой светочувствительностью.
Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс), на котором хорошо видны совсем мелкие детали объектов и их структур. Камера рекомендуется для работы с объективами 4х, 10х и 20х, а также со стереомикроскопом.
При максимальном разрешении видеозапись ведется с частотой 45 кадров в секунду. Этого достаточно для проведения демонстраций в аудитории, точной настройки фокуса микроскопа, записи быстротекущих процессов и наблюдения за подвижными объектами. При разрешении Full HD (1920x1080 пикс) частота увеличивается до 70 кадров в секунду. Переходы между кадрами становятся мягче, камера фиксирует совсем малые перемещения препарата.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
Визуальная насадка

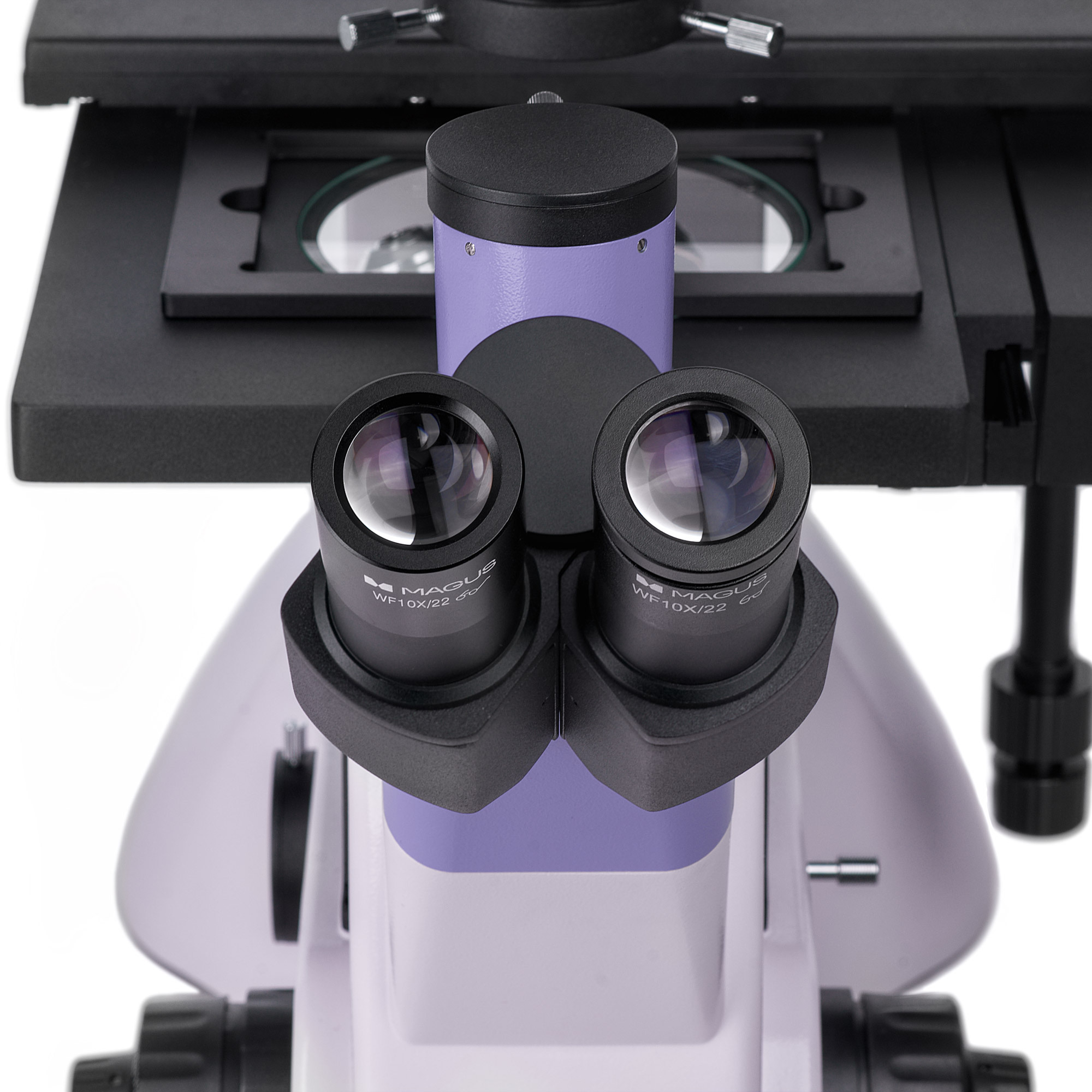

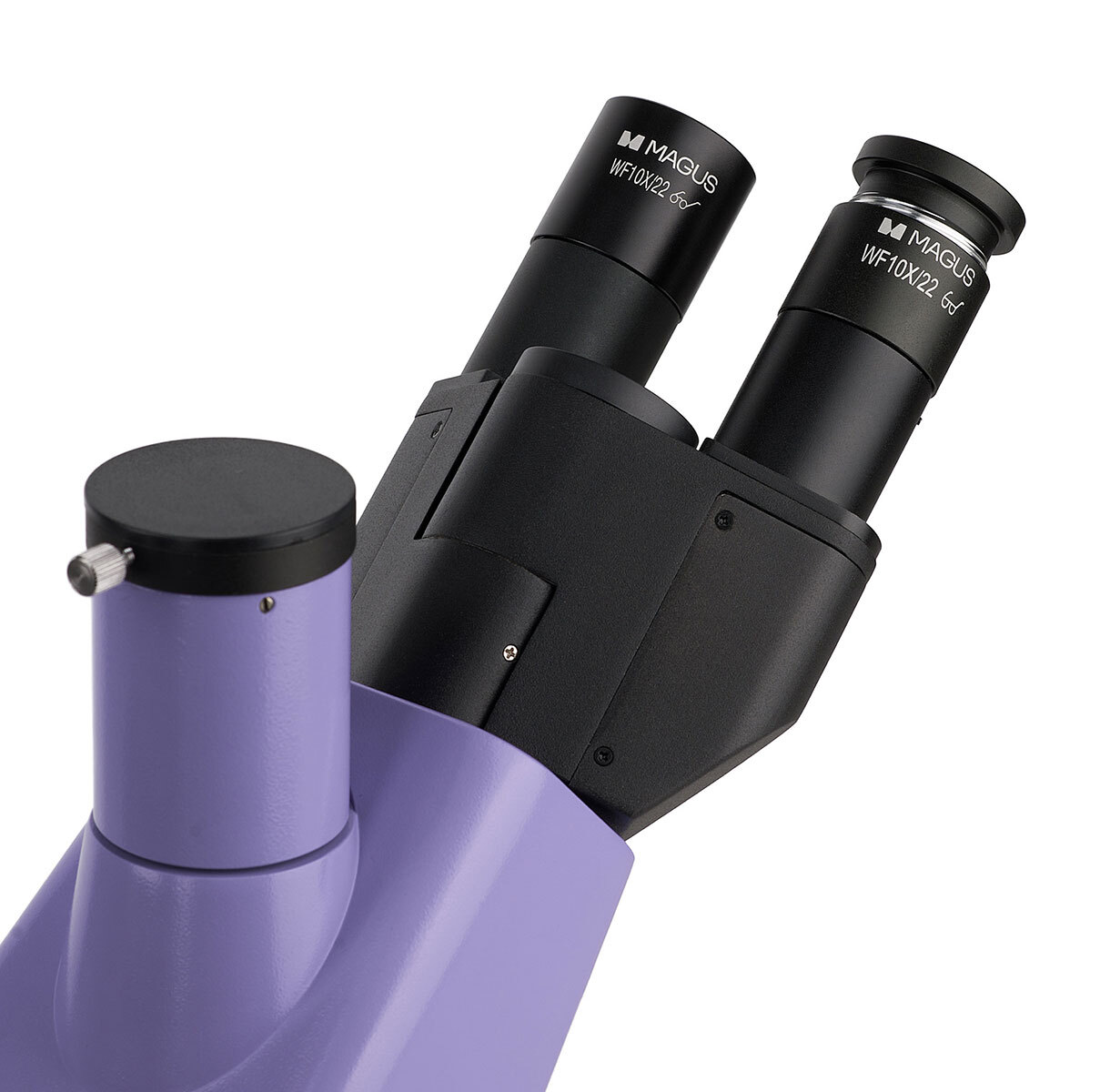

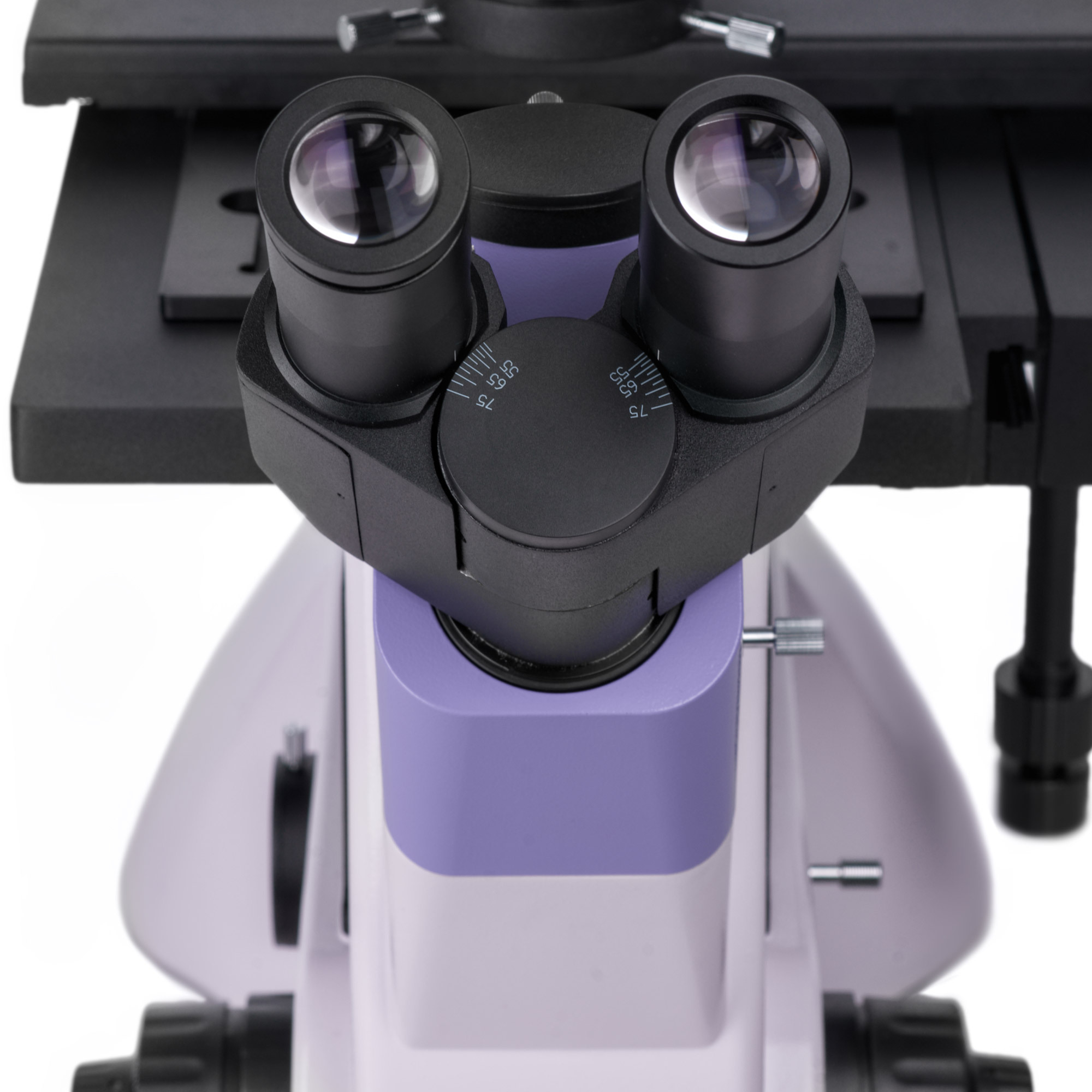

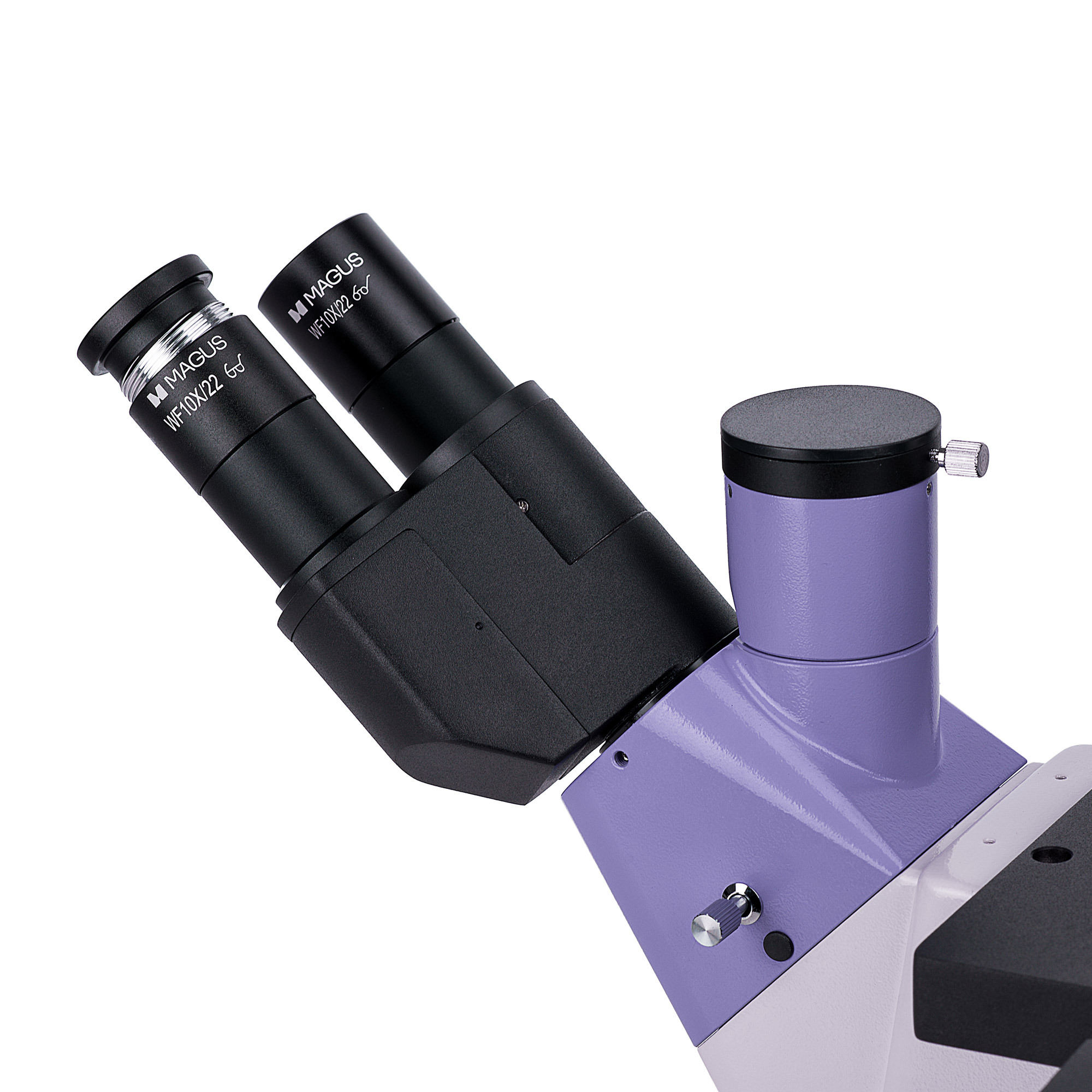

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.

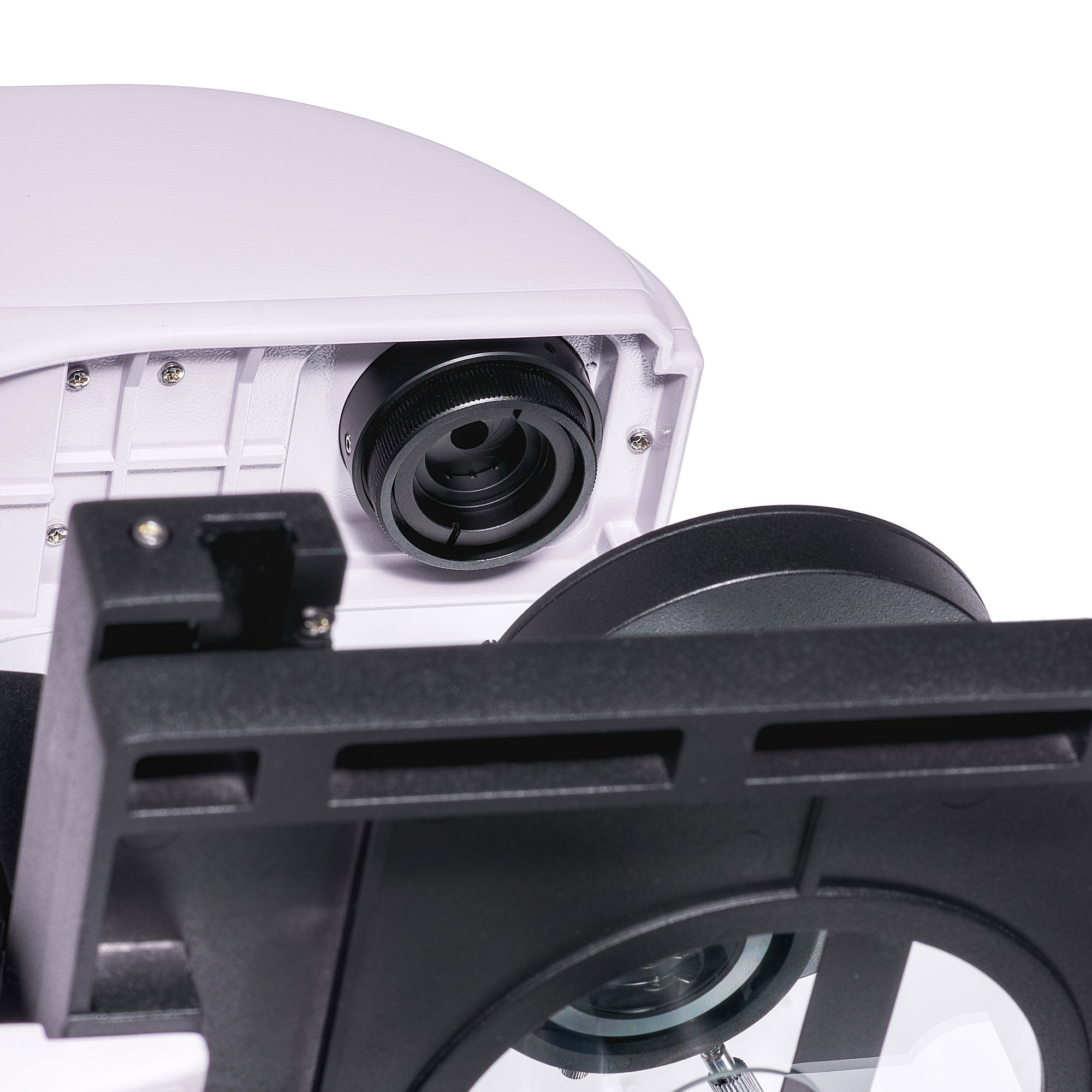

Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.
Револьверное устройство

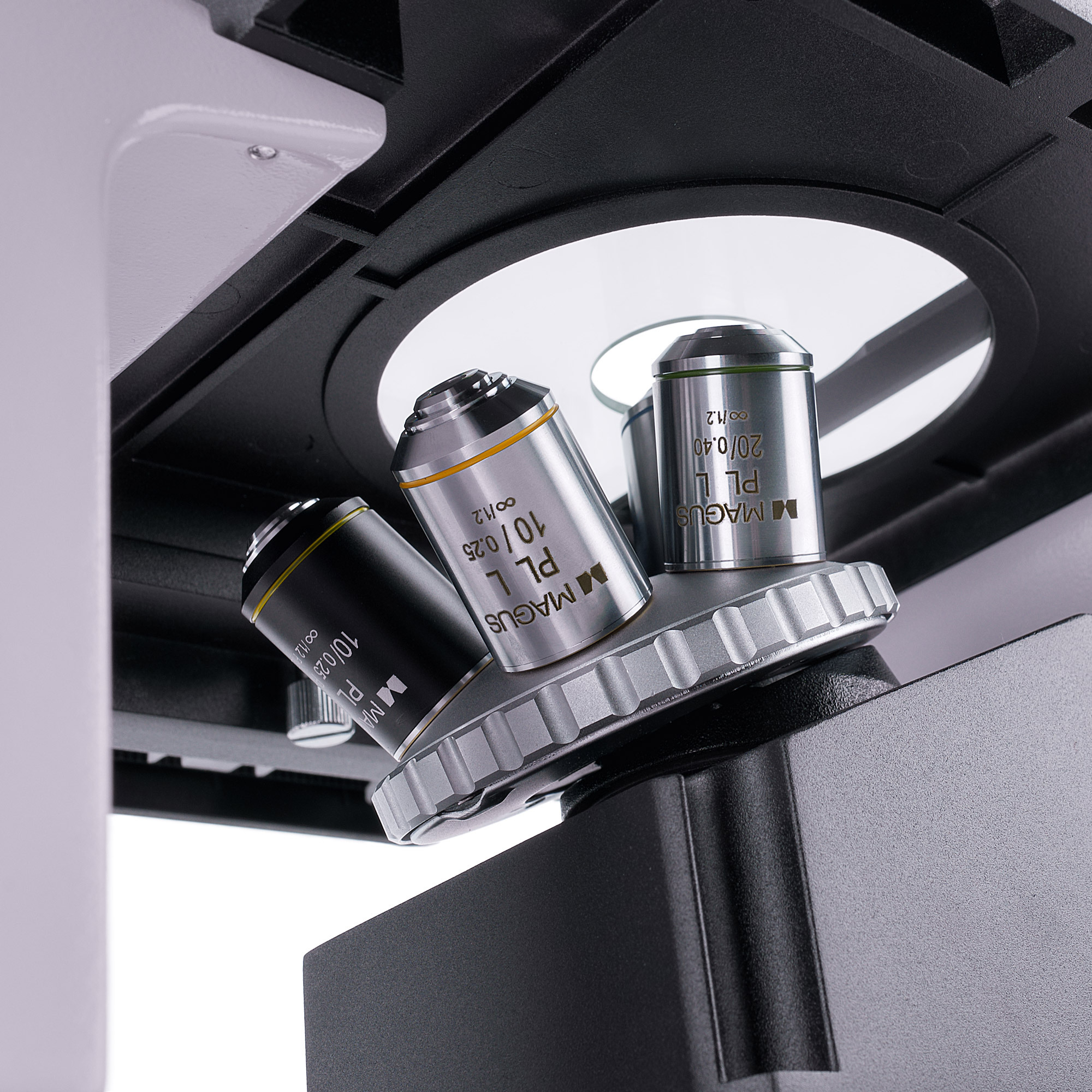

Револьвер на 5 объективов установлен на штатив под столиком. В свободное гнездо револьвера можно установить дополнительный фазовый объектив, который позволит получить еще одно увеличение для фазово-контрастного метода исследований.

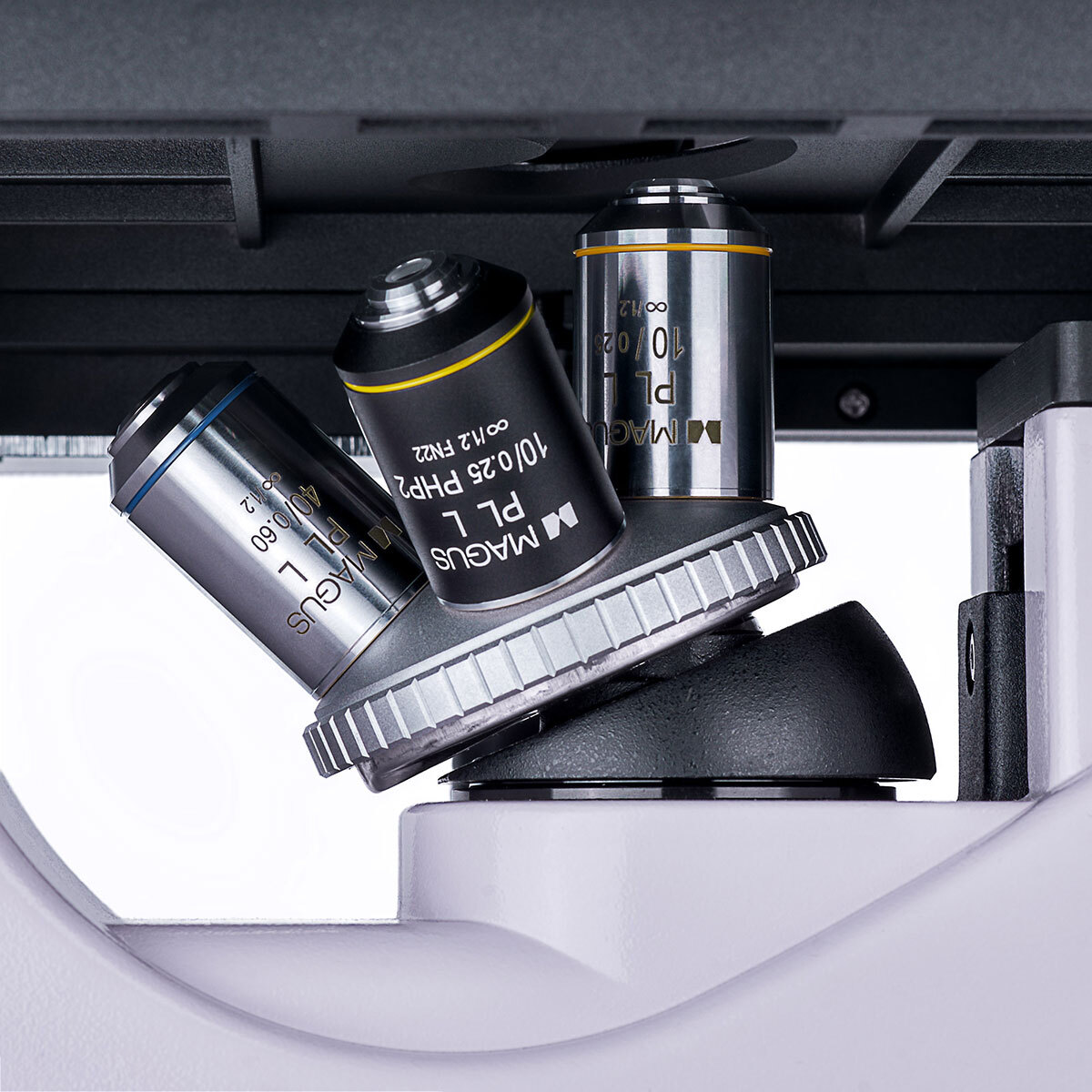

Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием скорректированы на толщину дна посуды 1,2 мм.
3 объектива используются для работы по методу светлого поля и один объектив – для работы по методу фазового контраста.
Фокусировка

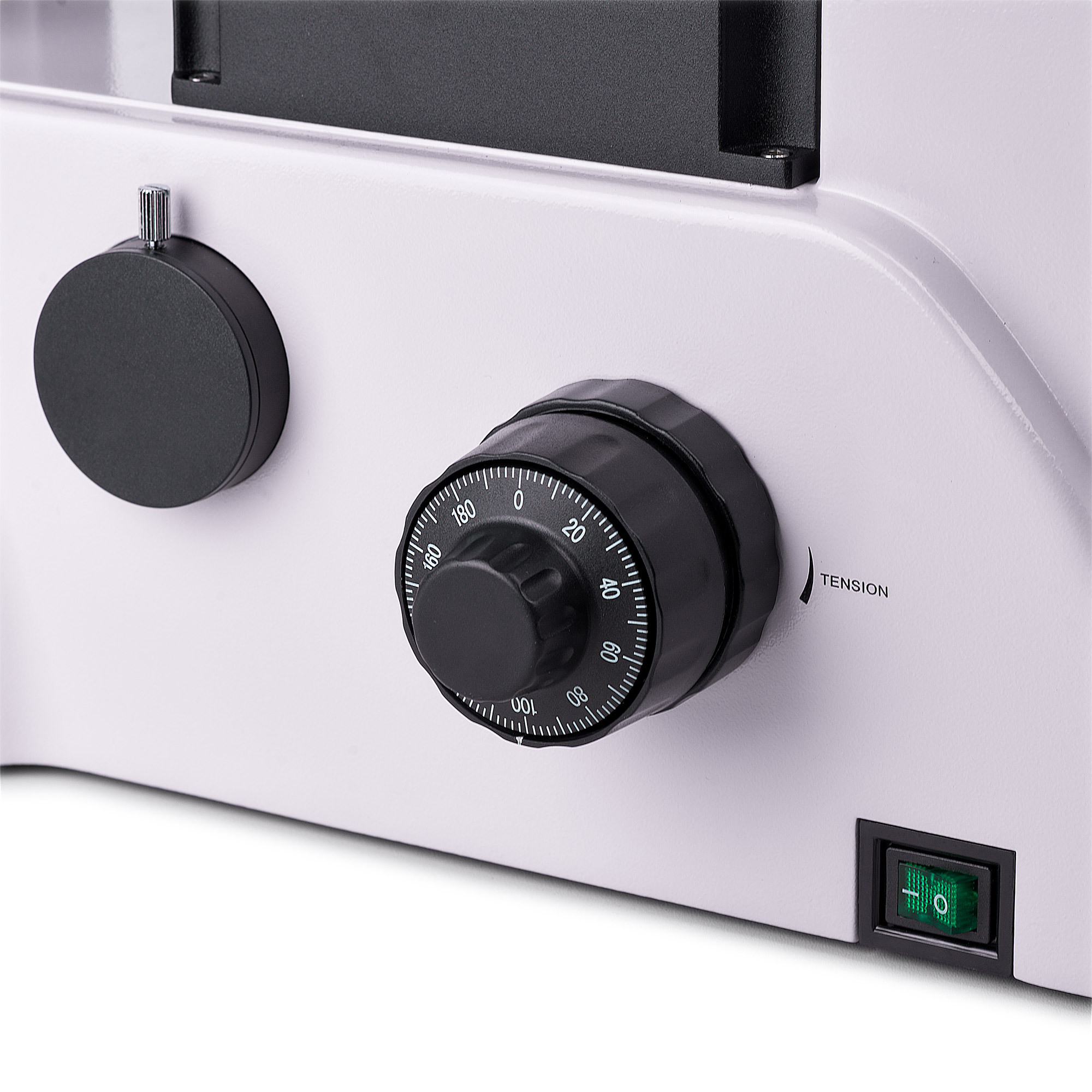

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.

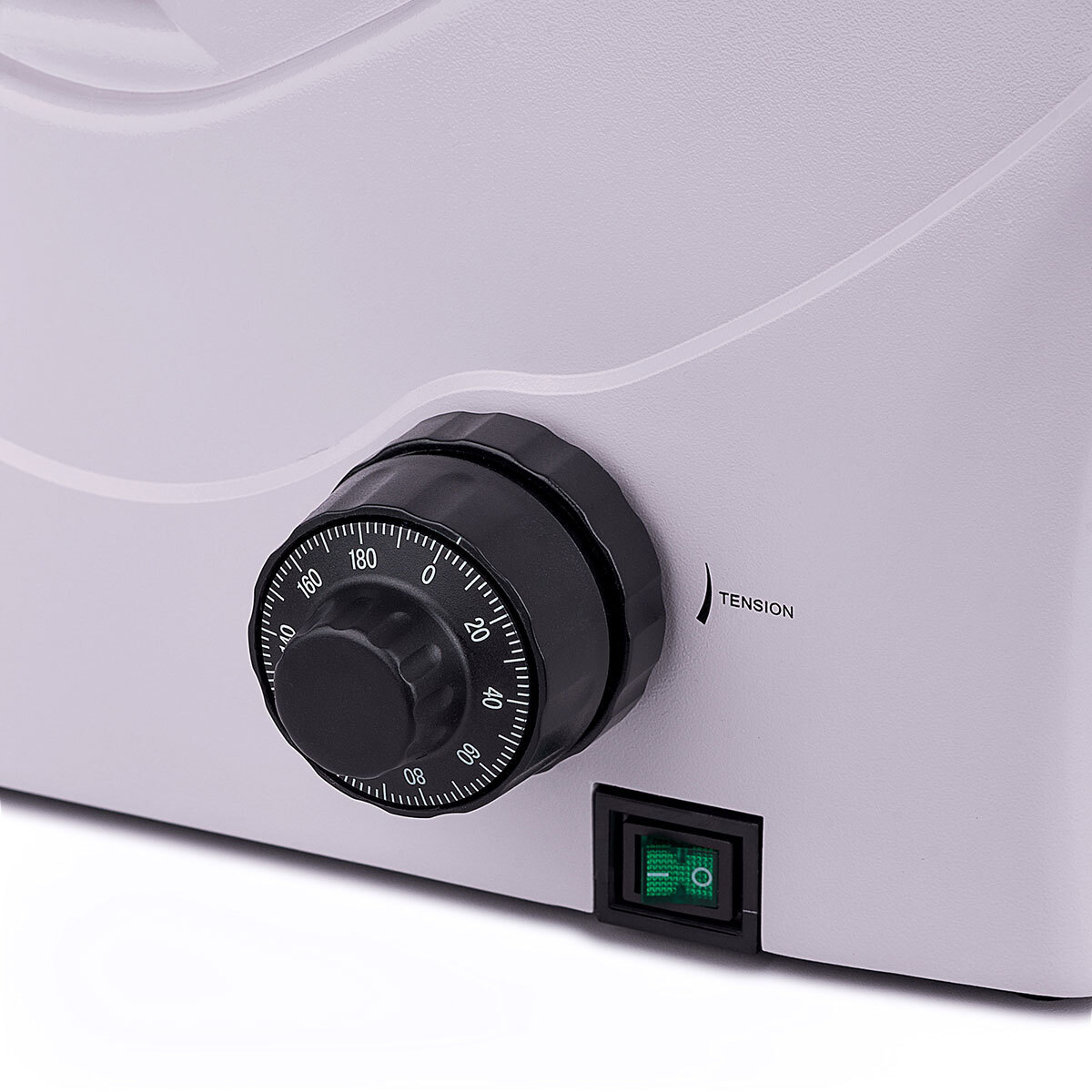

С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки для комфортной индивидуальной настройки.
Предметный столик
На неподвижный предметный столик установлен специальный механизм для перемещения лабораторной посуды в двух взаимоперпендикулярных направлениях. Плавное тонкое перемещение объекта обеспечит точность исследований – ни один участок исследуемого объекта не будет пропущен. Ручка перемещения низкая, поэтому пользователь не напрягает кисть правой руки. В комплект микроскопа входят четыре держателя чашек под разные размеры посуды.

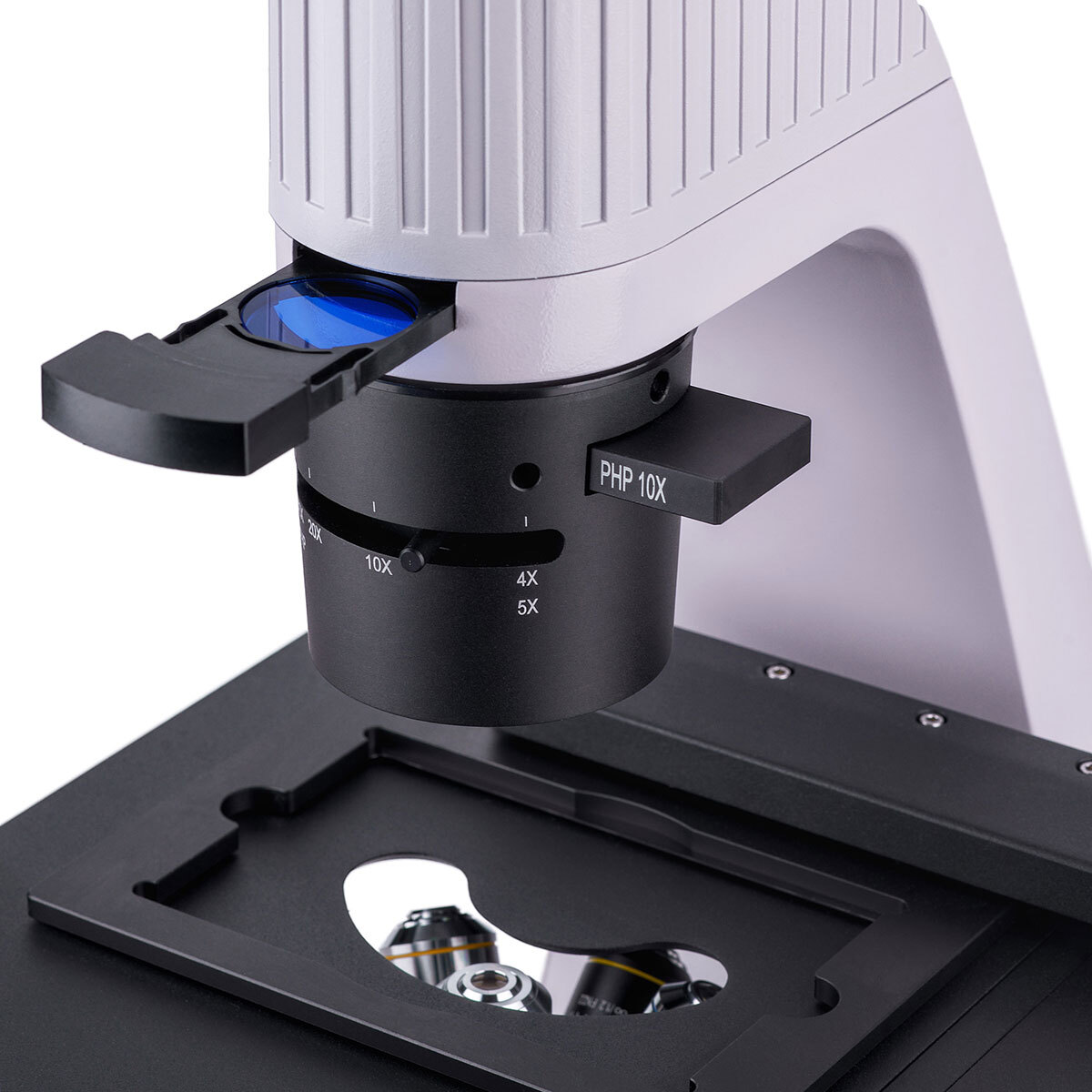

Конденсор

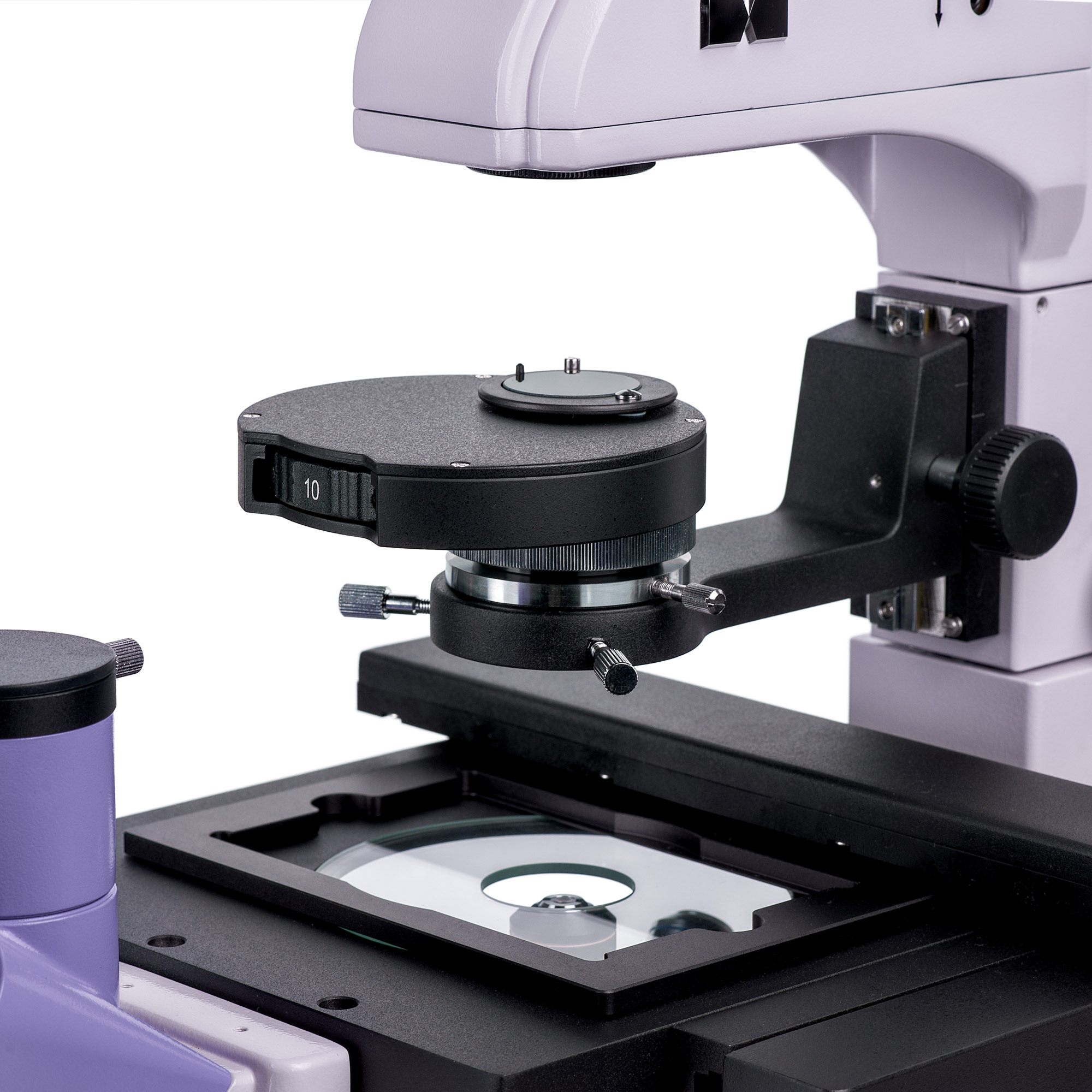

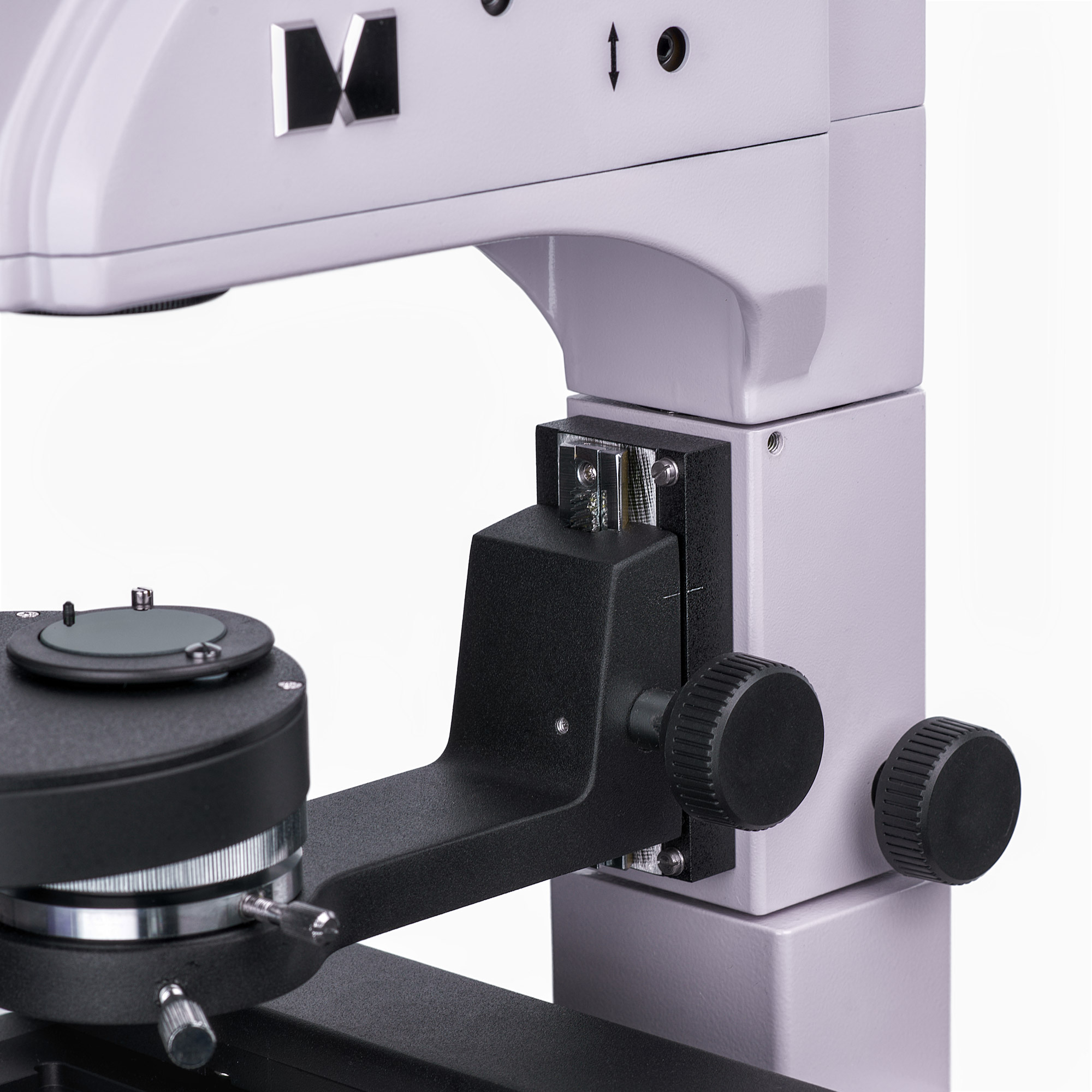

Фазово-контрастный конденсор с 4 положениями: свободное отверстие используется для наблюдений в светлом поле, три с фазовыми вставками – для работы на фазовых объективах с увеличениями 10х, 20х и 40х. Фазовые кольца центрируются. Быстрое и интуитивно понятное переключение с одного метода исследования на другой экономит время и упрощает работу исследователя.
Источник света

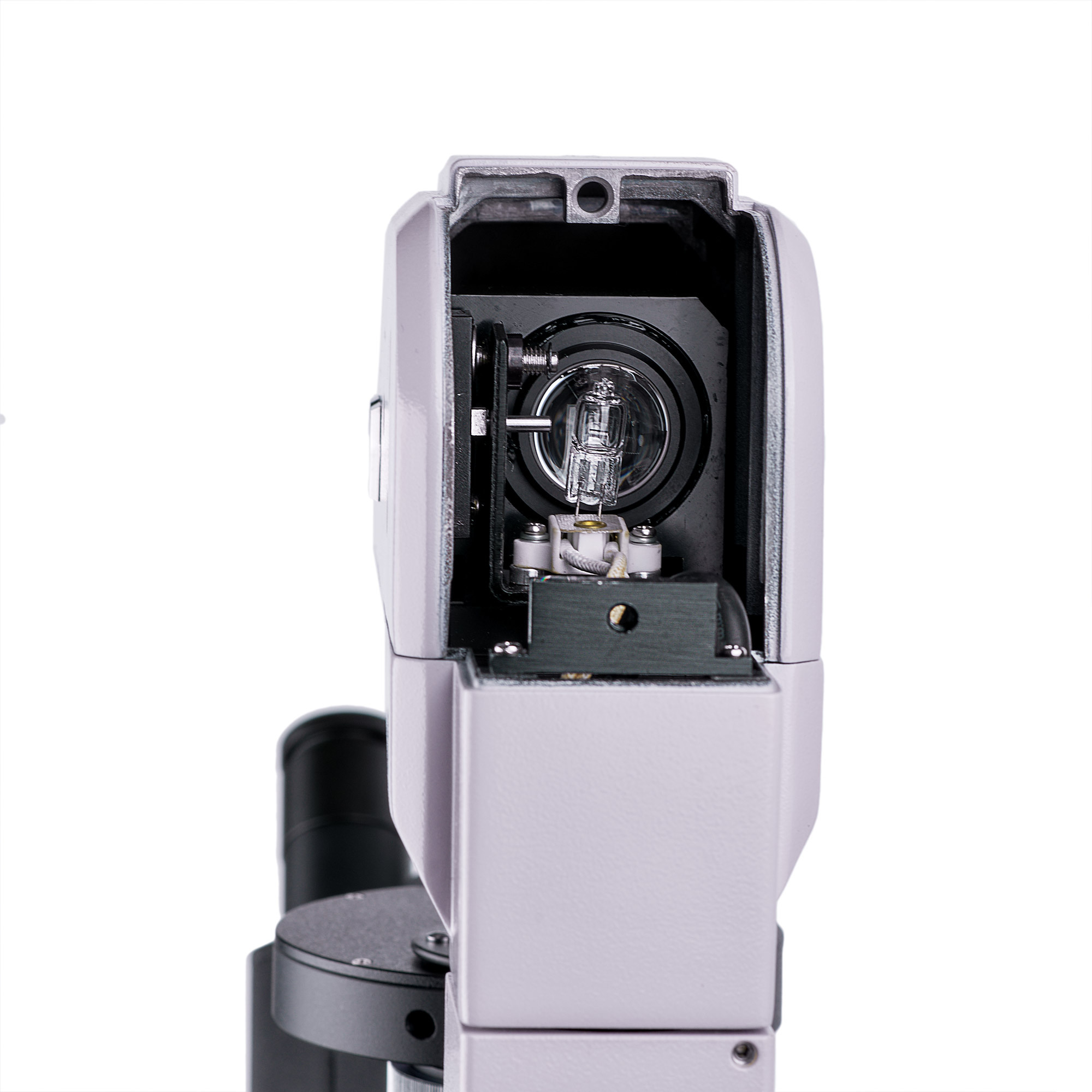

Галогенная лампа излучает свет, комфортной для глаз цветовой температуры. 30-ваттная лампа излучает достаточную яркость для работы на всех объективах по методу светлого поля и фазового контраста.
Освещение по Кёлеру
Правильная настройка микроскопа по Кёлеру повышает качество изображения объекта. При таком освещении достигается предел разрешения на каждом объективе. Равномерное освещение поля зрения без затемнений по краям. Объект исследования помещается в фокус, а изображения артефактов удаляются.
Аксессуары
Для микроскопа разработана линейка аксессуаров.
Дополнительные фазовые объективы 20х и 40х примеряются для исследований неконтрастных объектов размером 0,7 мкм и 0,4 мкм.
Окуляры расширяют диапазон увеличения микроскопа. Дополнительная пара окуляров поможет реализовать полезное увеличение на объективе, который чаще используется для работы.
Цифровые камеры выводят изображение с микроскопа на монитор, сохраняют в виде файлов, ПО измеряет объекты в режиме реального времени.
Калибровочный слайд для измерения объектов работает в паре с окуляром со шкалой или с ПО камеры.
Основные особенности микроскопа:
- Исследования окрашенных и неокрашенных объектов в лабораторной посуде – чашках Петри, колбах, планшетах
- Методы исследования – светлое поле и фазовый контраст; освещение по Кёлеру
- Отклоняемый штатив для работы с посудой высотой до 165 мм
- Тринокулярная визуальная насадка с возможностью изменения высоты взора
- Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
- Мощный 30-ваттный галогенный осветитель проходящего света для яркого естественного освещения
- Фазово-контрастный конденсор по типу вращающегося диска для быстрой и удобной смены метода исследования
- На предметный столик установлен механизм перемещения посуды по осям X и Y, держатели чашек в комплекте
- Дополнительные аксессуары
Основные особенности камеры:
- 4К-камера для работы в светлом и темном поле на объективах 4х, 10х и 20х, а также со стереомикроскопом: чем больше разрешение, тем больше мелких деталей в изображении
- 45 кадров в секунду при разрешении 4К, 70 кадров в секунду при разрешении Full HD – удобно настраивать фокус, проводить демонстрации в аудитории, наблюдать подвижные объекты, записывать видео; перемещения препарата видны без рывков и запаздывания
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

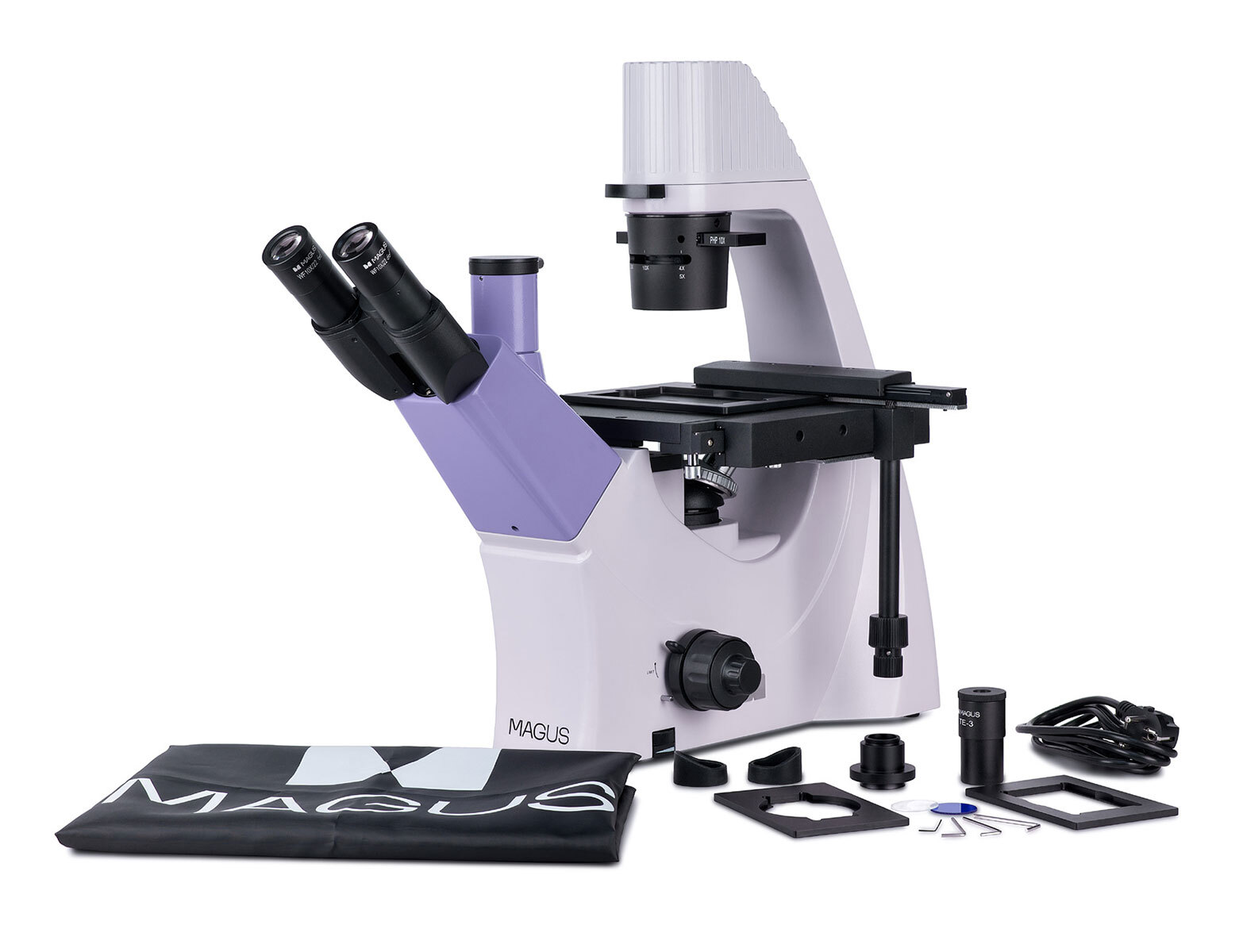

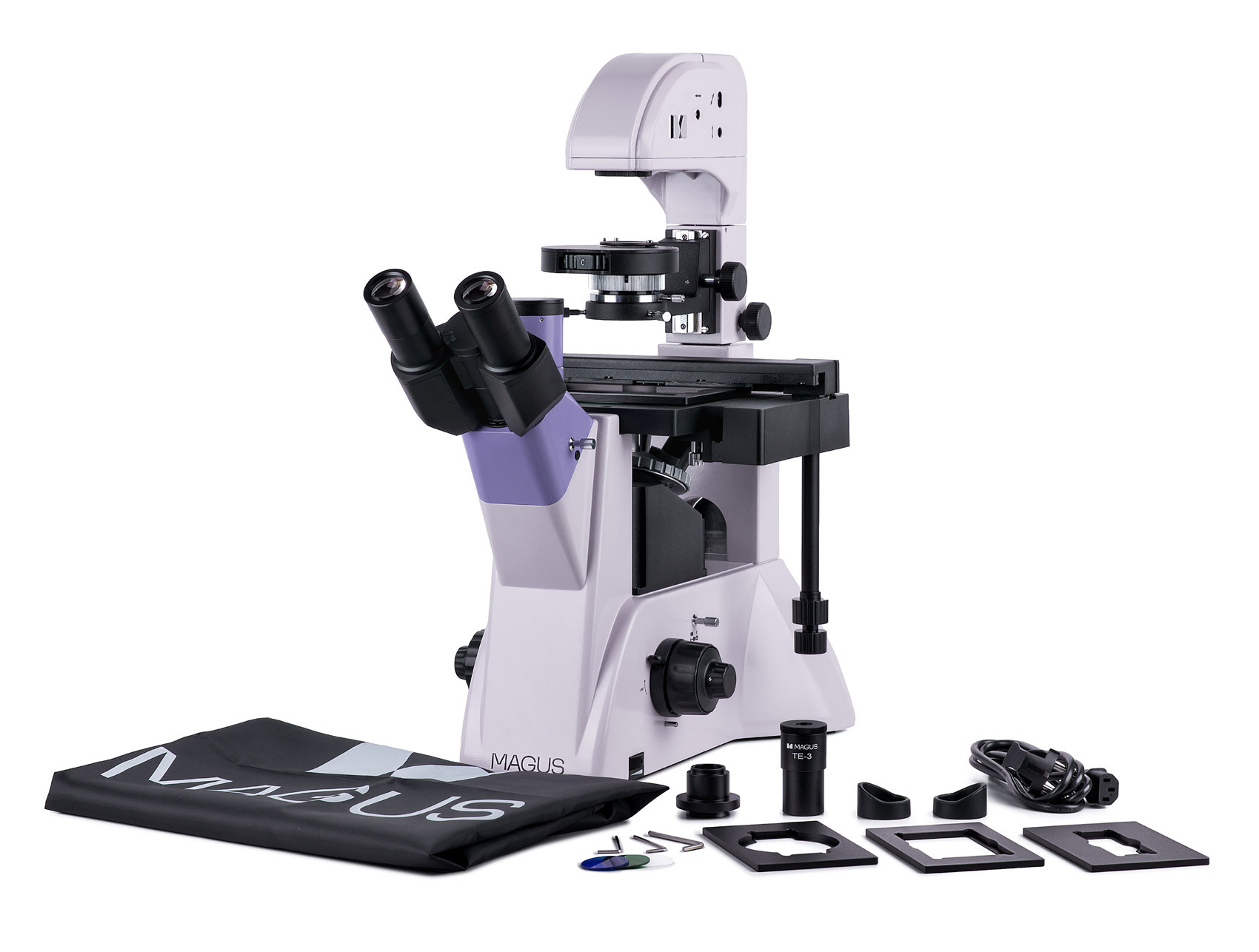

Комплектация:
- Цифровая камера MAGUS CDF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, конденсорным устройством и револьвером объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25 фазовый
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25
- Объектив-планахромат, рассчитанный на бесконечность: 20х/0,40
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,60
- Окуляры 10x/22 мм с удаленным зрачком (2 шт.)
- Неподвижный предметный столик
- Механическое устройство перемещения образца.
- Держатели чашек (4 шт.)
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PHP2 20х/0,40 фазовый WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PHP2 40x/0,60 фазовый WD 3,5 мм
- Калибровочный слайд
Характеристики
| Тип микроскопа | цифровые, световые/оптические, биологические |
| Тип насадки | тринокулярные |
| Насадка | Зидентопф с возможностью разворота на 180° |
| Угол наклона окулярной насадки | 45° |
| Увеличение, крат | 100–400 базовая комплектация (*опция: 100–500/600/800/1000) |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10х/22 мм, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15х/15 мм, 20х/12 мм, 25х/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: 10x/0,25 фазовый, 10x/0,25, 20х/0,40, 40x/0,60; парфокальная высота 45 мм (*опция: PHP2 20х/0,40 фазовый, PHP2 40x/0,60 фазовый) |
| Револьверное устройство | на 5 объективов |
| Межзрачковое расстояние, мм | 48–75 |
| Предметный столик, мм | 227x208, неподвижный, со стеклянной вставкой O118 мм и механическим устройством перемещения образца; держатели чашек: 86x129,5, O90 мм; 34x77,5 мм, O68,5 мм; 57x82 мм, O60 мм; 29x77,5 мм, O35 мм |
| Диапазон перемещения предметного столика, мм | 77/114 |
| Конденсор | NA 0,6, рабочее расстояние: 55 мм; фазово-контрастный блок поворотной системы |
| Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
| Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | галогенная |
| Регулировка яркости | есть |
| Источник питания | сеть переменного тока, 220±22 В / 50 Гц |
| Тип лампы подсветки | 12 В/30 Вт |
| Диапазон рабочих температур, °С | +5… +35 |
| Число мегапикселей | 8,3 |
| Чувствительный элемент | SONY Exmor CMOS, цветной, 1/1,2" (11,14x6,26 мм) |
| Размер пикселя, мкм | 2,9x2,9 |
| Чувствительность, вольт на люкс-секунду на длине волны 550 нм | 5970 мВ/люкс/с |
| Возможность записи видео | есть |
| Кадровая частота | 45@3840x2160; 70@1920x1080 |
| Место использования | канал визуализации, окулярный тубус вместо окуляра; крепление C-mount |
| Спектральный диапазон, нм | 380–650 (с ИК-фильтром) |
| Тип затвора | ERS (электронный скользящий затвор) |
| Баланс белого | авто/ручной |
| Контроль экспозиции | авто/ручной |
| ПО, драйверы | MAGUS View |
| Программные возможности | размер изображения, яркость, время выдержки |
| Выход | USB 3.0, 5 Гб/с |
| Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше |
| Корпус | цельнолитой алюминиевый |
| Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера |
| Диапазон рабочих температур, °С | –10... 50 |
| Уровень пользователя | для профессионалов, для опытных |
| Уровень сложности сборки и настройки | сложно |
| Фото | *.jpg, *.bmp, *.png, *.tif |
| Видео | *.wmv, *.avi, *.h264 (Win 8 или выше), *h265 (Win 10 или выше) |
| Фазово-контрастное устройство | фазово-контрастный конденсор (по типу вращающегося диска) со свободным отверстием и фазовыми вставками для объективов 10х, 20х и 40х; центрирующий вспомогательный микроскоп |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | нижняя |
| Метод исследования | фазово-контрастная микроскопия, светлое поле |
| Цифровая камера в комплекте | есть |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Максимальное разрешение | 3840x2160 пикс |
