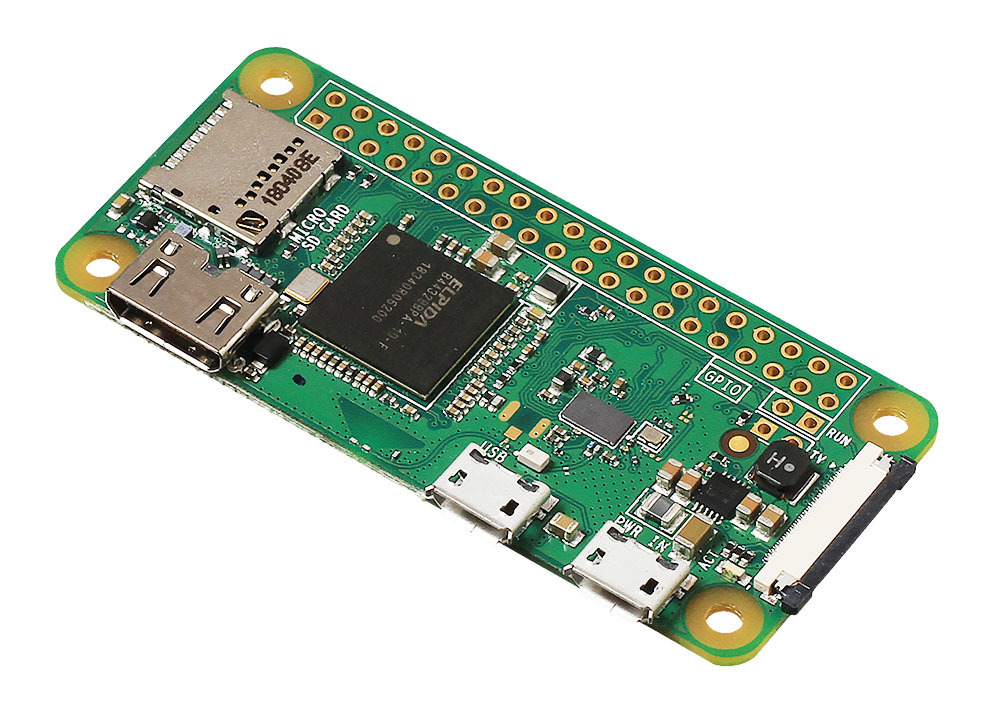

Микрокомпьютер Raspberry Pi Zero W

Чип Broadcom BCM2835 выполнен по технологии SoC (англ. System-on-Chip – система на кристалле). Он включает в себя процессор CPU ARM1176JZ-F, разогнанный до частоты 1 ГГц, и двухъядерный графический процессор GPU VideoCore IV с частотой 400 МГц.

Главное отличие Zero W от стандартной Raspberry Pi Zero – наличие беспроводного модуля с Wi-Fi и Bluetooth, что позволяет интегрировать мини-компьютер в проекты интернета вещей (IoT) без дополнительной периферии.

Мощности процессора хватает для работы с графическими операционными системами, воспроизведения фильмов, ретро-эмуляции и обработки потокового видео с помощью библиотеки OpenCV.

Подключение периферии

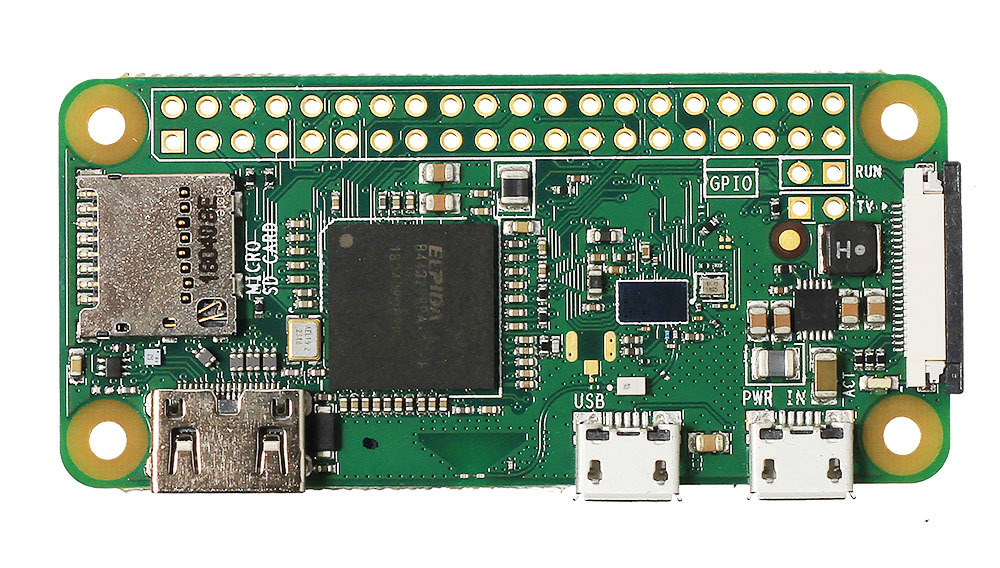

На Pi Zero W выведены 40 контактов GPIO. Для подключения к ним придётся воспользоваться паяльником – в отличие от старших моделей, на плате нет гребёнки пинов. Для подключения шилдов от Raspberry Pi необходимо распаять две параллельные линейки штырьковых соединителей.

Для подключения дисплеев или телевизора предусмотрен разъём mini-HDMI. Для этого вам понадобится HDMI-кабель с дополнительным переходником или кабель HDMI – mini-HDMI.

Если вы хотите подключить плату к старому телевизору или видеомагнитофону, припаяйте композитный разъём RCA – Raspberry Pi Zero W выдаст аналоговый видеосигнал PAL / NTSC.

В нижней части платы два разъёма Micro USB: один предназначен для подключения питания, а ко второму можно подключать периферийные устройства.

Программное обеспечение

Для загрузки системы используется карта памяти microSD с ОС Raspbian. При подключении питания система за несколько секунд загрузится с графической оболочкой Raspbian, очень похожей на привычную Windows. Вы можете поочерёдно использовать несколько флеш-карт с разными образами систем.

Потерять данные или сильно напортачить с настройками совсем не страшно, поскольку систему на microSD-карте можно восстановить за считанные минуты. После этого смело продолжайте эксперименты!

Комплектация

• 1× Плата Raspberry Pi Zero W

Обратите внимание, что флеш-карта microSD в комплект не входит. Рекомендуемый объём – не менее 8 ГБ.

Характеристики

• Однокристальная система: SoC Broadcom BCM2835
• Центральный процессор: CPU ARM1176JZ-F с тактовой частотой 1 ГГц
• Графический процессор: GPU VideoCore IV с тактовой частотой 400 МГц
• Оперативная память: Elpida B4432BBPA-10-F объёмом 512 МБ
• Беспроводной модуль: CYW43438
• Частотный диапазон: 2,4 ГГц
• Стандарт Wi-Fi: 802.11b/g/n
• Стандарт Bluetooth: BLE v4.1
• Цифровой аудио/видеовыход: mini-HDMI
• Композитный видеовыход: 2 пина под распайку
• Порт для периферии: Micro USB c OTG
• Разъем видеокамеры: Camera Serial Interface (MIPI CSI)
• Карта памяти: microSD
• Порты ввода-вывода: 40
• Габариты: 66×32×5 мм
