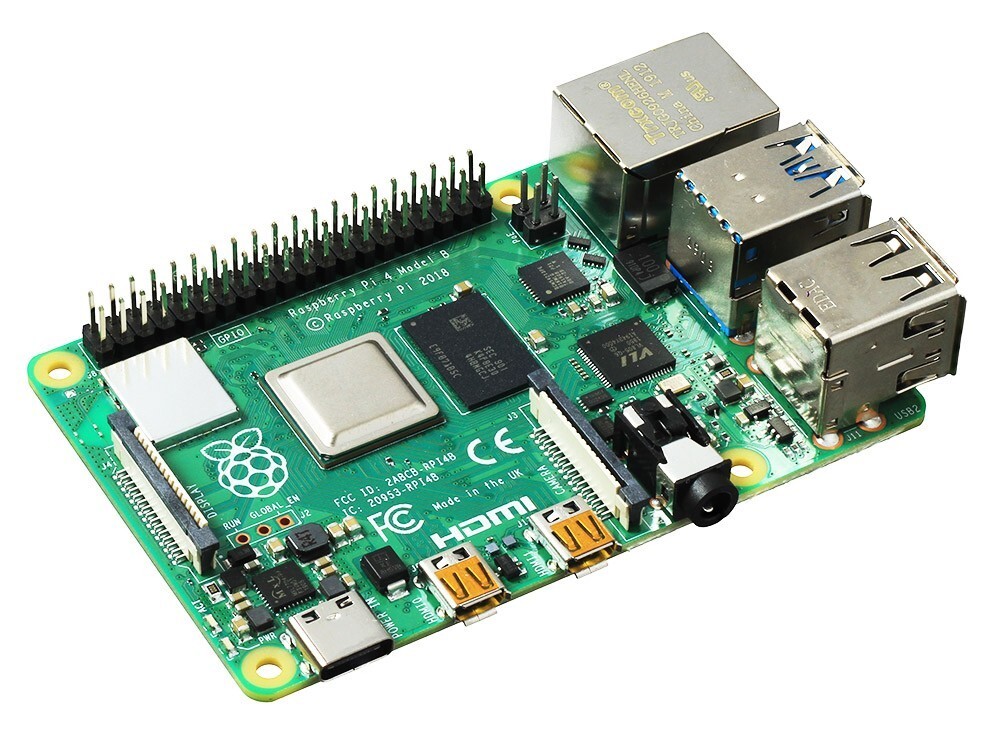

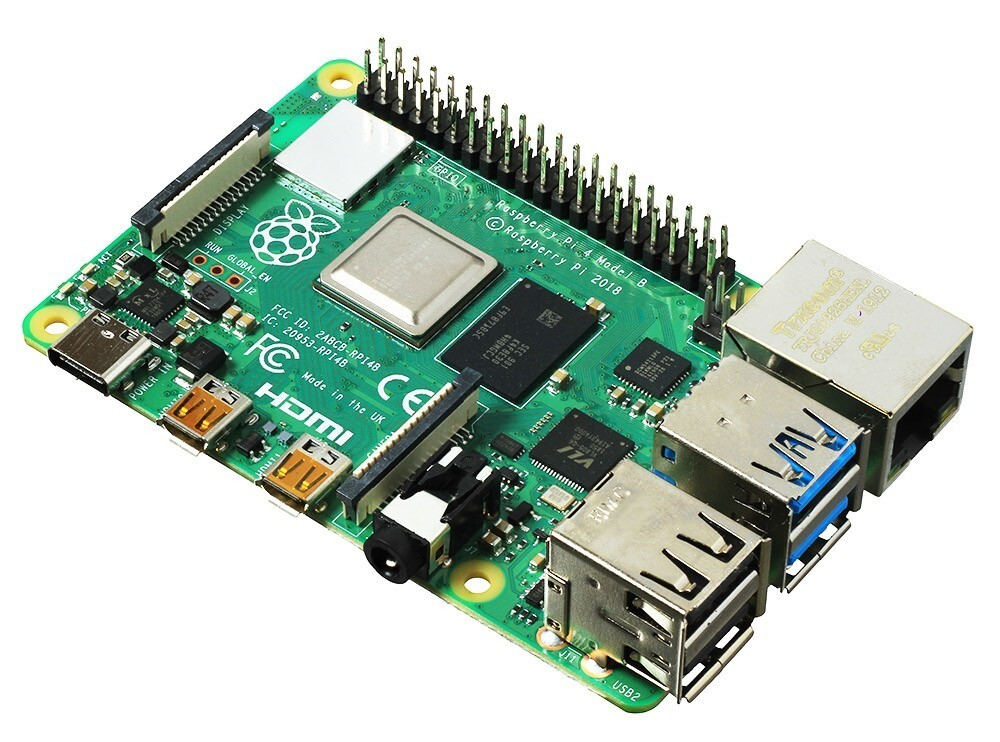

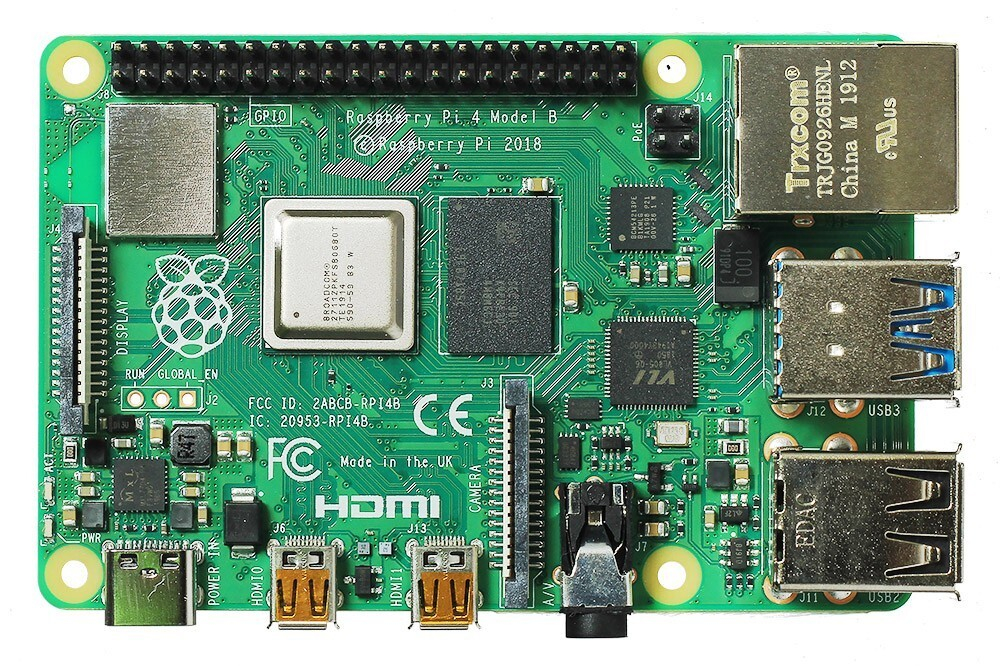

Микрокомпьютер Raspberry Pi 4 Model B (2 ГБ)

Отличия от Raspberry Pi 3 Model B+

Raspberry Pi 4 Model B пришла на смену третьему поколению. Основные нововведения:

• Поддержка разрешения 4K при 60 Гц (HDMI 2.0).
• Возможность работы с двумя мониторами одновременно.
• Аппаратное ускорение видеопотока H.265.
• Наличие портов USB 3.0.
• Гигабитный контроллер Ethernet с полной скоростью.
• Увеличенный объём ОЗУ (в старших модификациях).

Начинка

В Raspberry Pi 4 используется однокристальная система Broadcom BCM2711. Кристалл включает в себя 4-ядерный 64-битный процессор Cortex-A72 (ARM v8) с частотой 1,5 ГГц и графический процессор GPU VideoCore VI с частотой 500 МГц. По данным производителя, система на новой архитектуре стала на 50% быстрее, чем прошлые поколения RPi, а ещё она поддерживает больше оперативной памяти – от 1 до 8 ГБ, в зависимости от версии платы.

Данная модификация Raspberry Pi 4 Model B оснащается 2 ГБ памяти LPDDR4-3200 SDRAM, которая делится между CPU и GPU. На ней можно сёрфить в интернете с несколькими вкладками, эмулировать ретро-консоли или использовать библиотеку машинного зрения OpenCV для распознавания объектов.

Если для ваших задач нужно больше оперативки – возьмите версию Raspberry Pi 4 с 4 ГБ или 8 ГБ памяти.

Контроллер поддерживает аппаратное декодирование H.265/HEVC (до 4Kp60) и H.264 (до 1080p60). Это разгружает CPU при работе с потоковым видео в интернете и просмотре «тяжёлых» видеофайлов в режиме медиацентра.

Беспроводной модуль поддерживает стандарты Wi-Fi 802.11 b/g/n/ac и протокол Bluetooth 5.0 с BLE.

Подключение периферии

На Raspberry Pi 4 есть 40 контактов GPIO для подключения цифровых датчиков, модулей расширения и другой периферии. Распиновка GPIO полностью совместима с прошлыми версиями Raspberry Pi, поэтому у вас не возникнет проблем с переносом существующих проектов.

Для подключения HDMI-дисплеев, мониторов и телевизоров предусмотрено два разъёма micro-HDMI 2.0. Через них можно одновременно вывести изображение на разные экраны. Для этого вам понадобится стандартный HDMI-кабель с дополнительным переходником, или готовый кабель HDMI – micro-HDMI.

Сбоку контроллера находится два порта USB 2.0 и два USB 3.0. К ним подключается стандартная периферия для комфортной работы: клавиатура, мышь, джойстик и другие USB-устройства.

Порт MIPI CSI предназначен для подключения камер для Raspberry Pi. Порт MIPI DSI нужен для прямого подключения экранных модулей.

Аудио и видеовыход объединены в 4-контактном разъёме 3,5 мм, который позволяет вывести аналоговый звук и композитное видео.

Питание

В нижней части платы находится разъём USB Type-C для подключения питания. Рекомендуемое напряжение и ток – 5 В, 3 А. Используйте мощный импульсный блок питания.

Аппаратный выключатель питания отсутствует. Чтобы плата заработала, к ней достаточно подключить USB-кабель с питанием.

Внимание! Не выключайте питание Raspberry Pi 4 простым выдёргиванием кабеля USB – этим вы рискуете убить малинку. Для безопасного выключения используйте завершение работы в операционной системе.

Программное обеспечение

Для работы системы понадобится карта памяти microSD с ОС Raspbian. За несколько секунд система заружается с графической оболочкой Raspbian, похожей на привычную Windows или macOS. Вы можете поочерёдно использовать несколько флеш-карт с разными образами систем.

Потерять данные или сильно напортачить с настройками совсем не страшно, поскольку систему на microSD-карте можно восстановить за считанные минуты. После этого смело продолжайте эксперименты!

Комплектация

• 1× Плата Raspberry Pi 4 Model B (2 ГБ памяти)

Обратите внимание, что карта памяти microSD в комплект не входит. Рекомендуемый объём – не менее 8 ГБ.

Характеристики

• Однокристальная система: SoC Broadcom BCM2711
• Центральный процессор: 4-ядерный 64-битный CPU на ARM Cortex A72 с тактовой частотой 1,5 ГГц
• Графический процессор: VideoCore VI GPU с тактовой частотой 500 МГц
• Оперативная память: 2 ГБ LPDDR4-3200 SDRAM
• Стандарт Wi-Fi: 802.11 b/g/n/ac
• Стандарт Bluetooth: v5.0 с BLE
• Частотный диапазон: 2,4 / 5 ГГц
• Цифровой аудио/видеовыход: 2× micro-HDMI версии 2.0
• Максимальное выходное разрешение: 2160p (60 Гц)
• Максимальное разрешение в режиме двух мониторов: 2160p (30 Гц)
• Аналоговый аудио/видеовыход: 4-контактный мини-джек 3,5 мм
• Порты для периферии: 2× USB 2.0, 2× USB 3.0
• Порт для камеры: Camera Serial Interface (MIPI CSI)
• Порт для экрана: Display Serial Interface (MIPI DSI)
• Карта памяти: microSD
• Порты ввода-вывода GPIO: 40
• Напряжение питания: 5 В
• Максимальный ток потребления: 3 А
• Габариты: 85×56×17 мм
