Лабораторный стенд «Защита от лазерного излучения»

Лабораторный стенд «Защита от лазерного излучения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Лабораторная установка «Защита от лазерного излучения» предназначена для проведения лабораторно- практических занятий дисциплин «Безопасность жизнедеятельности», «Техника безопасности», «Средства индивидуальной защиты» и других смежных технических дисциплин.

Стенд позволяет экспериментально исследовать принцип действия оптических экранов (фильтров) защиты от лазерного излучения посредством измерения относительного оптического пропускания экспериментальных образцов. Лабораторная установка позволяет организовать рабочее место для бригады студентов из 2-3 человек.

Особенностью лабораторной установки является использование полупроводникового лазерного модуля, генерирующего оптическое излучение длиной волны 635 нм (красный свет) и номинальной мощностью 5 мВт.

В комплект поставки входит набор оптических образцов – оптических экранов, позволяющих экспериментально оценить эффективность поглощения оптического излучения различных оптических материалов.

Конструкция лабораторной установки и экспериментальных образцов исключает возможность опасного воздействия оптического излучения на
органы зрения обучающихся и гарантирует безопасность проведения экспериментов.

Конструкция стенда лабораторной установки:

В состав стенда лабораторной установки входят все необходимые системы и устройства, обеспечивающие полное и всестороннее изучение
защитных свойств оптических экранов от лазерного излучения.

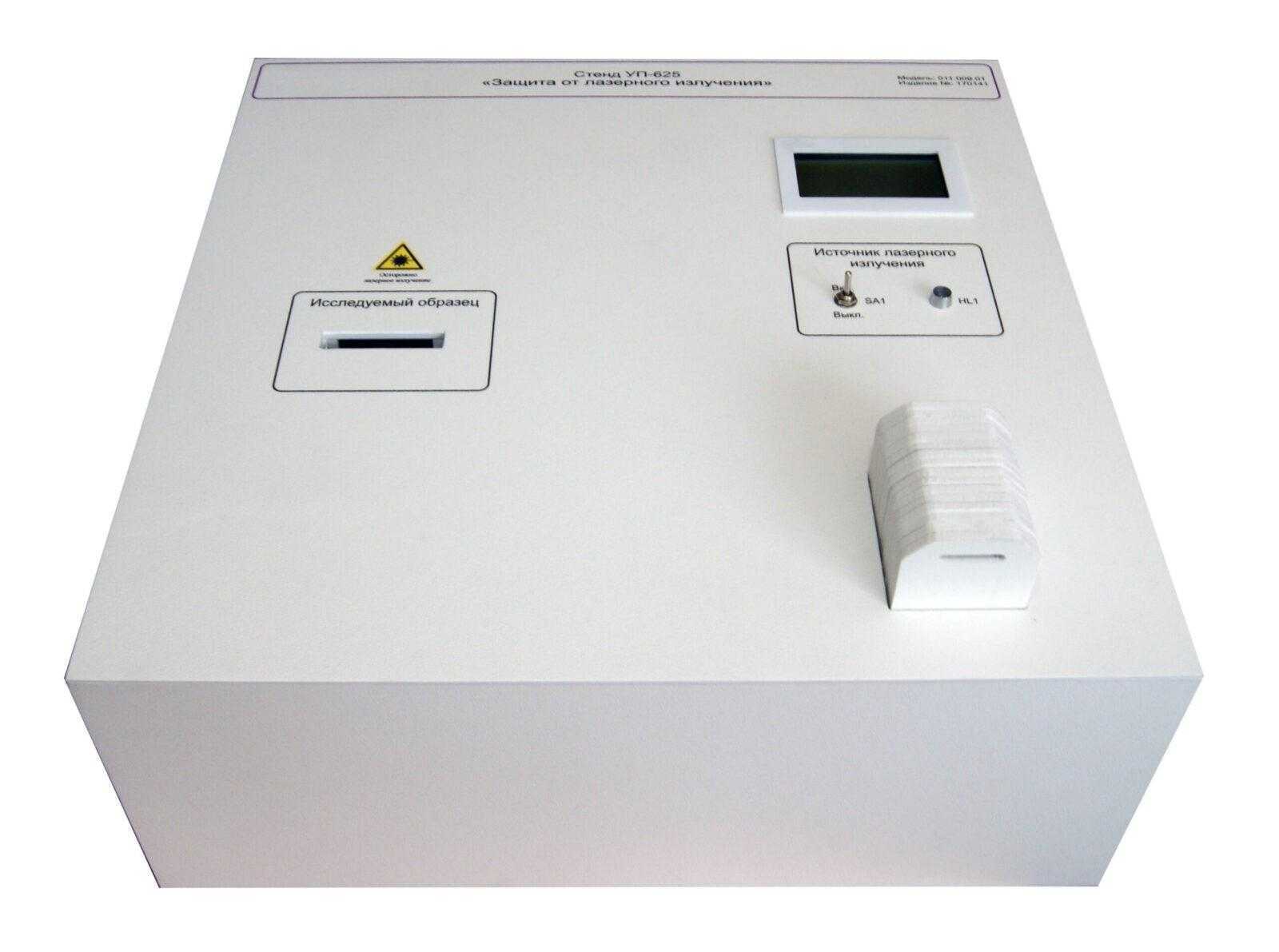

На блоке расположены:

1. Переключатель включения источника лазерного излучения;
2. Индикатор контроля включения источника лазерного излучения;
3. Индикатор измерителя освещенности светового потока;
4. Контейнер для хранения экспериментальных образцов оптических экранов;
5. Щель «Исследуемый образец» для установки пластин образцов оптических экранов.
6. Переключатель «Вкл» включения электропитания стенда, разъем «Сеть 220В 50 Гц»
7. Патрон «FU1» плавкого предохранителя 1 А.

Комплект поставки

1. Тематический моноблок «Защита от лазерного излучения»
2. Комплект светофильтров.
   1. Стекло из сварочной маски 3 мм;
   2. Акриловое стекло 1,6 мм;
   3. Акриловое стекло 1,6 мм + пленка для тонирования стекол автомобиля (5%);
   4. Акриловое стекло 1,6 мм + Архитектурная пленка SunGear SILVER 15;
   5. Акриловое стекло 1,6 мм + защитная пленка для лазера EaglePair EP-5;
   6. Стекло из очков предназначенных для работы с лазерным уровнем;
   7. Каретка для произвольного образца(толщиной до 1мм).
3. Комплект защитных очков.
4. Набор аксессуаров и документов.
   1. Комплект соединительных проводников.
   2. Паспорт.
   3. Комплект технической документации и учебный видеоролик на электронном носителе
