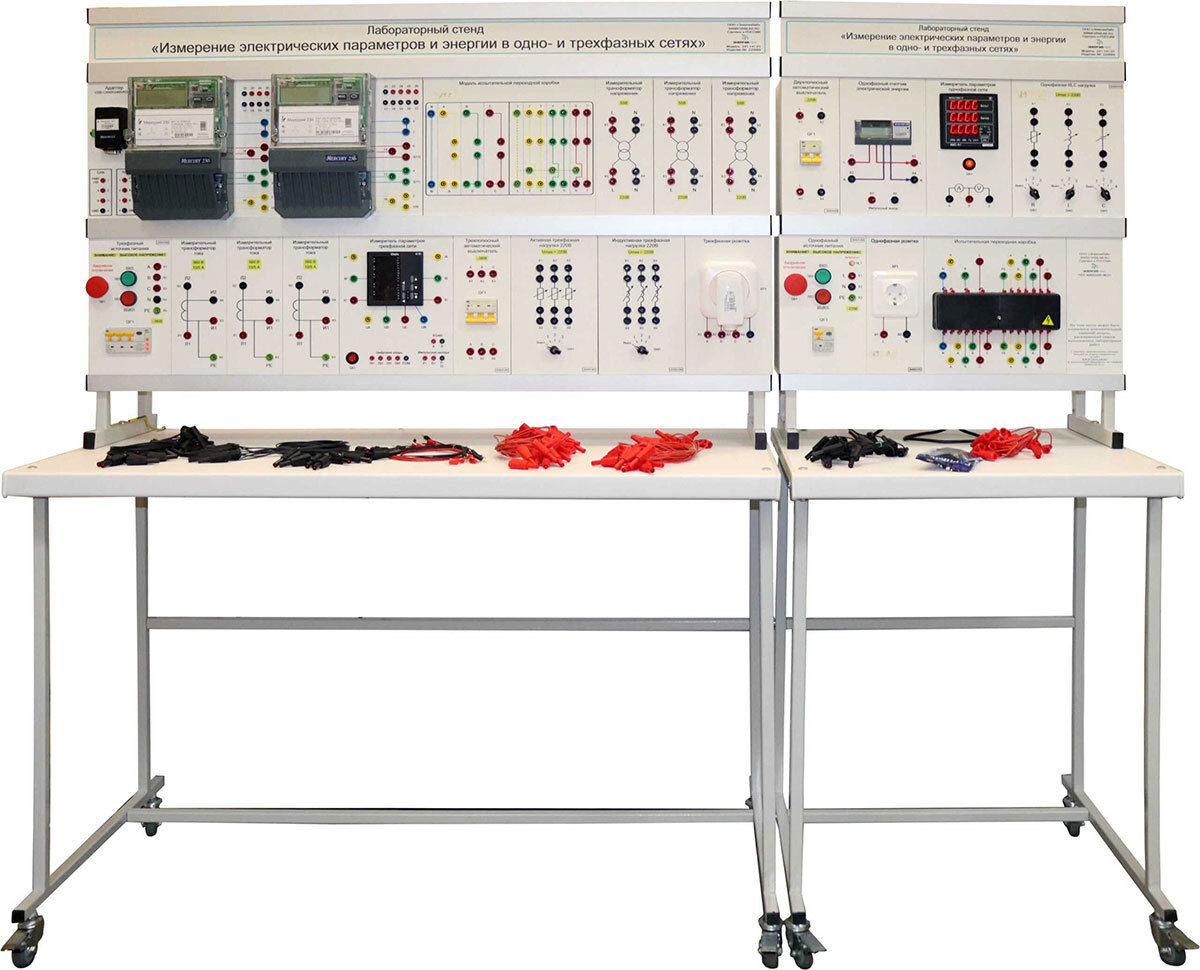

Лабораторный стенд «Измерение электрических параметров и энергии в одно- и трехфазных сетях» ✅

Комплект лабораторного оборудования «Измерение электрических параметров в электрических сетях» выполнен в стендовом исполнении: стойка с модулями устанавливается на собственном лабораторном столе.

Лабораторные работы

1. Измерение электрических параметров и энергии в однофазной сети.
   • Измерение напряжения, тока, активной, реактивной и полной мощностей, коэффициента мощности и частоты в однофазной электрической сети напряжением 230 В щитовым цифровым измерителем.
   • Измерение активной электрической энергии в однофазной сети переменного тока напряжением 230 В электронным счетчиком.
2. Измерение электрических параметров и энергии в трехфазной сети.
   • Измерение напряжений, токов, активных, реактивных и полных мощностей, коэффициентов мощности и частоты в трехфазной четырехпроводной электрической сети напряжением 3×230В щитовым цифровым многофункциональным электроизмерительным прибором.
   • Измерение активной и реактивной электрической энергии в трехфазной сети переменного тока напряжением 3×230 В электронным счетчиком.
     • Измерение активной и реактивной электрической энергии при непосредственном подключении счетчика к трехфазной четырехпроводной сети.
     • Измерение активной и реактивной электрической энергии при подключения счетчика к трехфазной четырехпроводной сети с помощью трех трансформаторов тока.
     • Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов тока.
   • Измерение активной и реактивной электрической энергии в трехфазной сети переменного тока электронным счетчиком.
     • Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трех- или четырехпроводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока.
     • Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока.
     • Измерение активной и реактивной электрической энергии при подключении счетчика к трехфазной трехпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока.

Комплект поставки

• Лабораторный стол – 2 шт.
• Стойка для установки модулей – 2 шт.
• Комплект соединительных проводов и сетевых шнуров
• Паспорт
• Мультимедийная методика
• Техническое описание оборудование
• Краткие теоретические сведения
• Руководство по выполнению базовых экспериментов
• Комплект модулей
