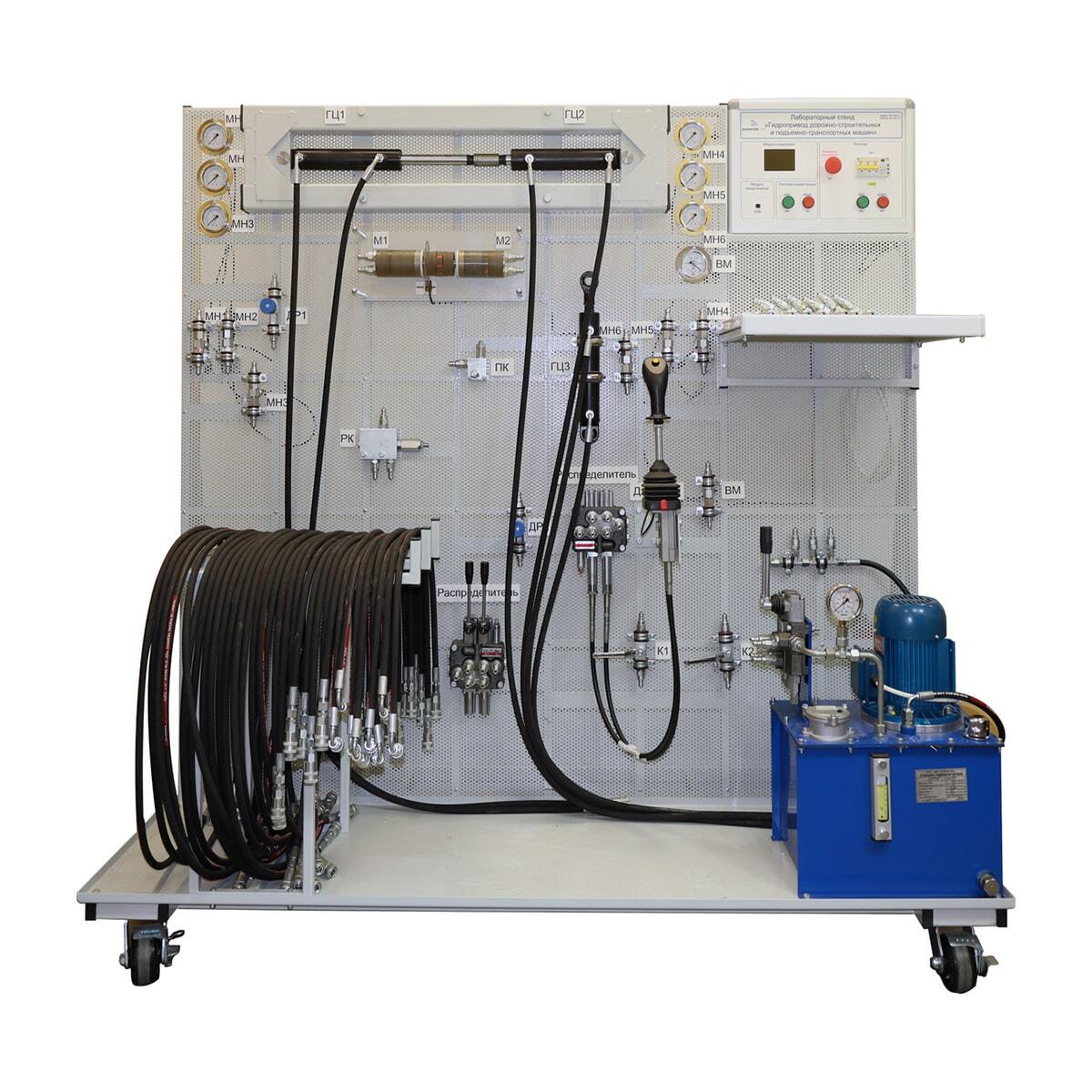

Лабораторный стенд «Гидропривод дорожно-строительных и подъемно-транспортных машин» ✅

Стенд позволяет выполнять сборку различных гидравлических схем для изучения правил их построения, функционирования и проектирования.

Лабораторные работы

1. Экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса;
2. Экспериментальное исследование характеристик предохранительного клапана;
3. Экспериментальное исследование характеристик основного насосного агрегата стенда насос - предохранительный клапан;
4. Экспериментальное исследование характеристик основного насосного агрегата стенда при работе на секционный распределитель;
5. Исследование гидравлических характеристик трубопровода;
6. Экспериментальное исследование характеристик дросселя;
7. Экспериментальное исследование характеристик гидравлического блока управления (джойстика);
8. Экспериментальное исследование характеристик гидравлического распределителя при его управлении с помощью блока управления (джойстика);
9. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия;
10. Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия;
11. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования вращательного движения с различной установкой дросселя. Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования возвратно-поступательного движения с различной установкой дросселя.

Комплект поставки

1. Лабораторная рама
2. Поддон из металлического листа, покрытого краской в цвет рамы.
3. Моноблок «Гидропривод дорожно-строительных и подъемно-транспортных машин» – 1 шт.
4. Бак – 1 шт.
5. Предохранительный клапан – 3 шт.
6. Кран шаровый – 1 шт.
7. Фильтр – 1 шт.
8. Набор шлангов, фитингов и быстроразъемных соединений для монтажа гидравлических схем – 1 компл.
9. Насос с электроприводом – 1 шт.
10. Манометр – 6 шт.
11. Вакуумметр – 1 шт.
12. Гидроцилиндр двухстороннего действия – 3 шт.
13. Дроссель с обратным клапаном – 2 шт.
14. Гидромотор – 1 шт. На валу гидромотора установлен датчик частоты вращения вала.
15. Секционный распределитель с ручным управлением с фиксацией для управления двумя исполнительными механизмами с предохранительным клапаном – 1 шт.
16. Двухкоординатный блок гидравлического управления типа «джойстик» – 1 шт.
17. Набор аксессуаров и документов – 1 шт.
    • Паспорт – 1 шт.
    • Мультимедийная методика – 1 шт.
    • Комплект технической документации – 1 шт.
      • Техническое описание оборудование – 1 шт.
      • Краткие теоретические сведения
      • Руководство по выполнению базовых экспериментов.
