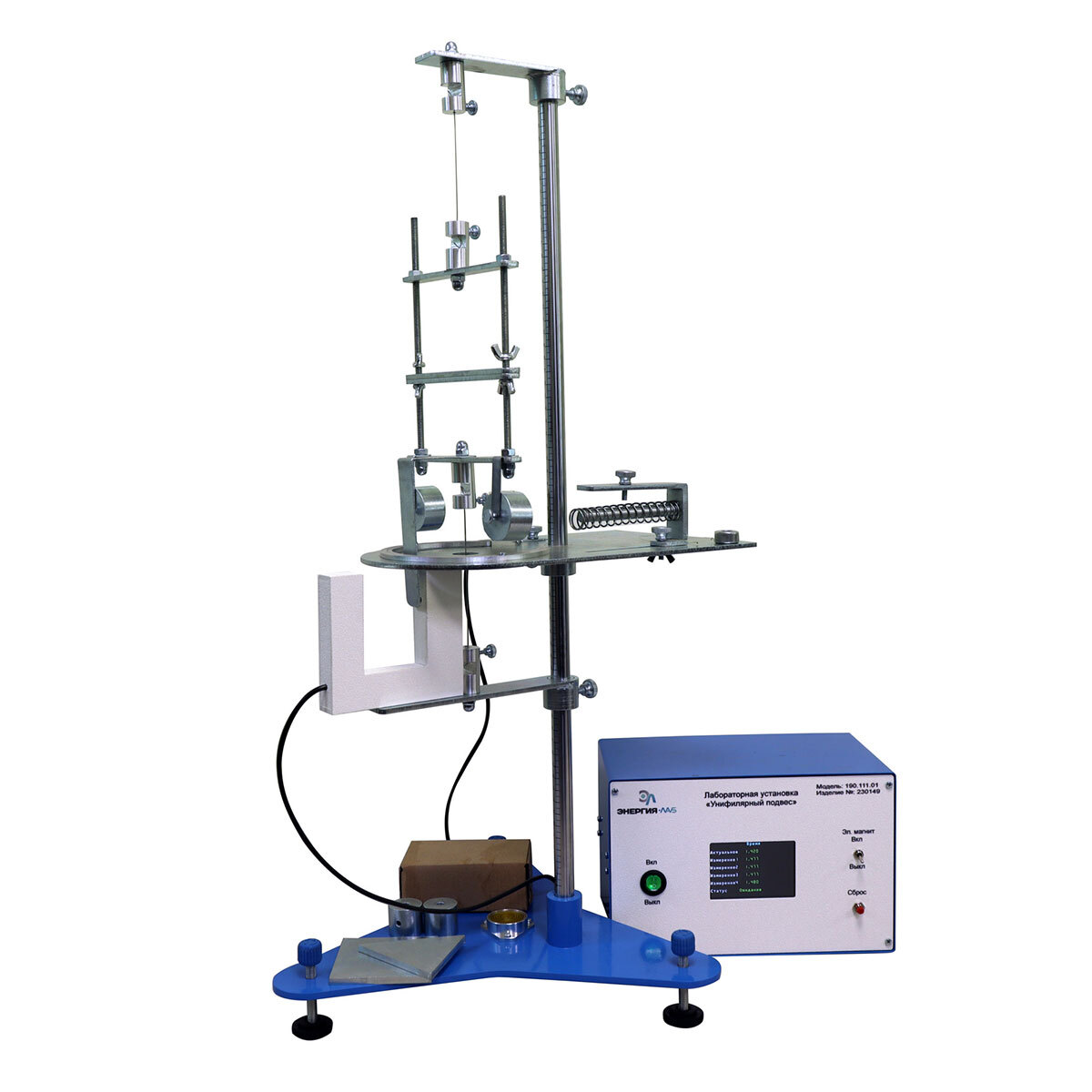

Лабораторная установка «Унифилярный подвес» ✅

Лабораторная установка «Унифилярный подвес» включает:

• Блок измерения предназначенный для управления фиксации маятника, а также для осуществления измерения и отображения данных на дисплее.
• Модуль «Унифилярный подвес», который представляет собой пространственную конструкцию, установленную на основание.

Модуль «Унифилярный подвес» включает:

• металлическое основание с регулируемыми ножками и установленным пузырьковым уровнем;
• стойку вертикальную, оснащенную верхними нижним кронштейном;
• шкалы, расположенной на среднем кронштейне;
• средний кронштейн со шкалой отсчёта угла закручивания торсиона на котором располагаются: спусковое устройство, предназначенное для производства «выстрела», электромагнит, предназначенный для удерживания рамки в исходном положении и ее освобождения (при этом возникают крутильные колебания рамки вокруг вертикальной оси);
• металлическую рамку для установки и закрепления исследуемого груза, съемной мишени с противовесом, подвешенной на металлической проволоке между кронштейнами на стальной проволоке;
• торсиона стальной проволоки, с которым связана металлическая рамка с грузами;
• электромагнита, который фиксируется в требуемом положении стопорным винтом на металлической рамке;
• оптический датчик.

Лабораторные работы

• Определение скорости полета «снаряда» баллистическим методом с помощью унифилярного подвеса.
• Определение моментов инерции твердых тел с помощью крутильных колебаний унифилярного подвеса.
• Определение теоретических значений моментов инерции тел.
• Определение экспериментальных значений моментов инерции тел.
• Определение относительной погрешности полученных значений.

Комплект поставки

• Лабораторная установка «Унифилярный подвес»
• Комплект грузов (стандартный)
• Блок питания 12 В
• Паспорт изделия
• Электронный носитель с методическими указаниями, описывающими выполнение лабораторных работ, с учебным видеороликом, представляющим собой учебный фильм с подробным описанием установки, а также краткой демонстрацией выполнения основных экспериментов
