Лабораторная установка "Опыт Франка-Герца" Научные Развлечения ✅

Лабораторная установка предназначена для:

• Изучения строения атома
• Изучения столкновений свободных электронов с нейтральными атомами при протекании электрического тока в разреженном газе
• Экспериментального определения первого потенциала возбуждения атомов аргона

Зависимость тока коллектора от ускоряющего напряжения регистрируется на экране компьютера при плавном увеличении подаваемого на анод напряжения. При обработке полученной кривой значения ускоряющего напряжения (энергии электронов), при которых ток коллектора достигает максимальных значений, считывается с помощью маркера. Значение потенциала возбуждения аргона рассчитывается как среднее значение разности напряжений двух соседних максимумов на кривой.

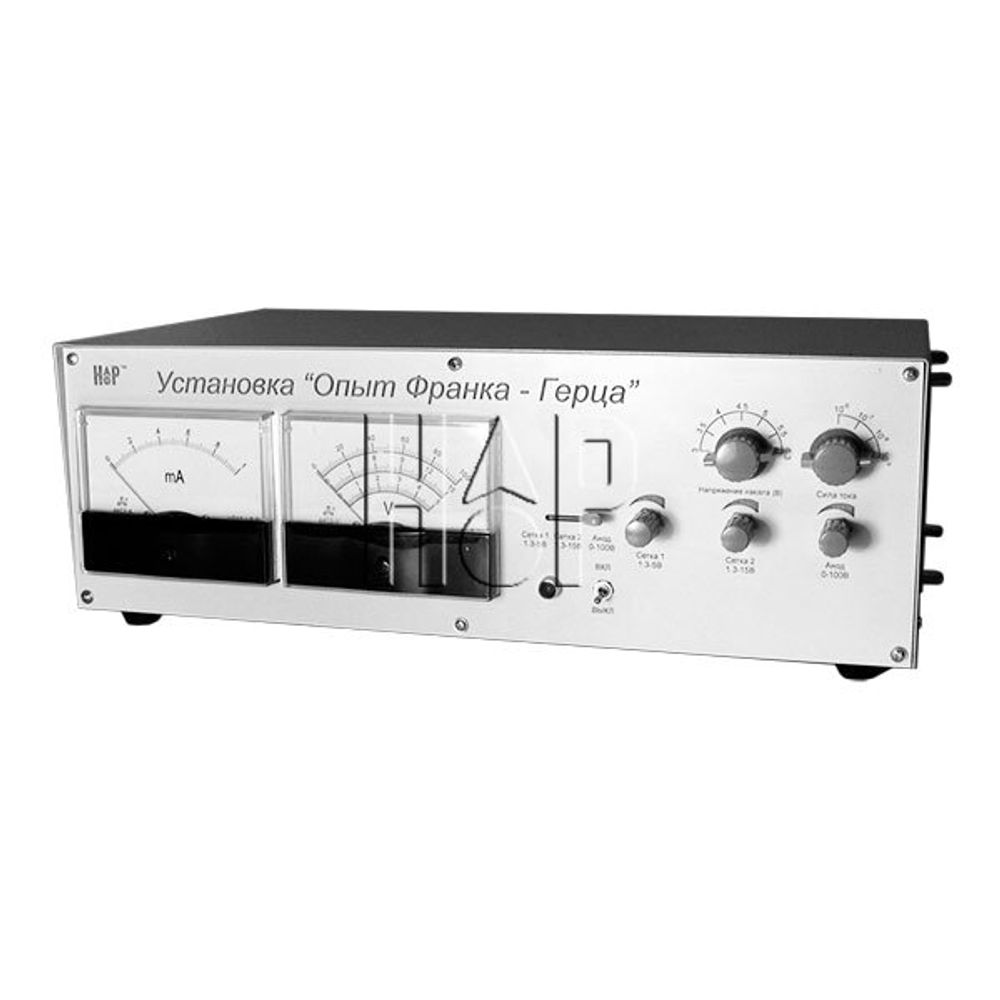

Установка построена на основе четырехэлектродной вакуумной лампы, заполненной аргоном при низком давлении. Кроме лампы, в корпусе смонтированы схема ее питания и измерительные цепи, включающие цифровые датчики тока и напряжения, которые позволяют контролировать ускоряющее напряжение и ток коллектора.
