Лабораторная установка "Определение теплопроводности воздуха" Нау-Ра

Лабораторная установка предназначена для:

• Изучения явления передачи тепла за счет теплопроводности
• Измерения коэффициента теплопроводности воздуха

Методика определения коэффициента теплопроводности воздуха опирается на равенство стационарного теплового потока между цилиндрами мощности, выделяемой нагревателем во внутреннем цилиндре, что приводит к следующей формуле для коэффициента теплопроводности: λ = I * U * In(r2/r1) / 2π h * (T1-T2)
Необходимые для подстановки в формулу параметры измеряются следующими датчиками:
Разность температур между внутренним и внешним цилиндрами – дифференциальным термопарным датчиком температуры
Напряжение на нагревательном элементе – цифровым датчиком напряжения
Сила тока в цепи нагревателя – датчиком тока

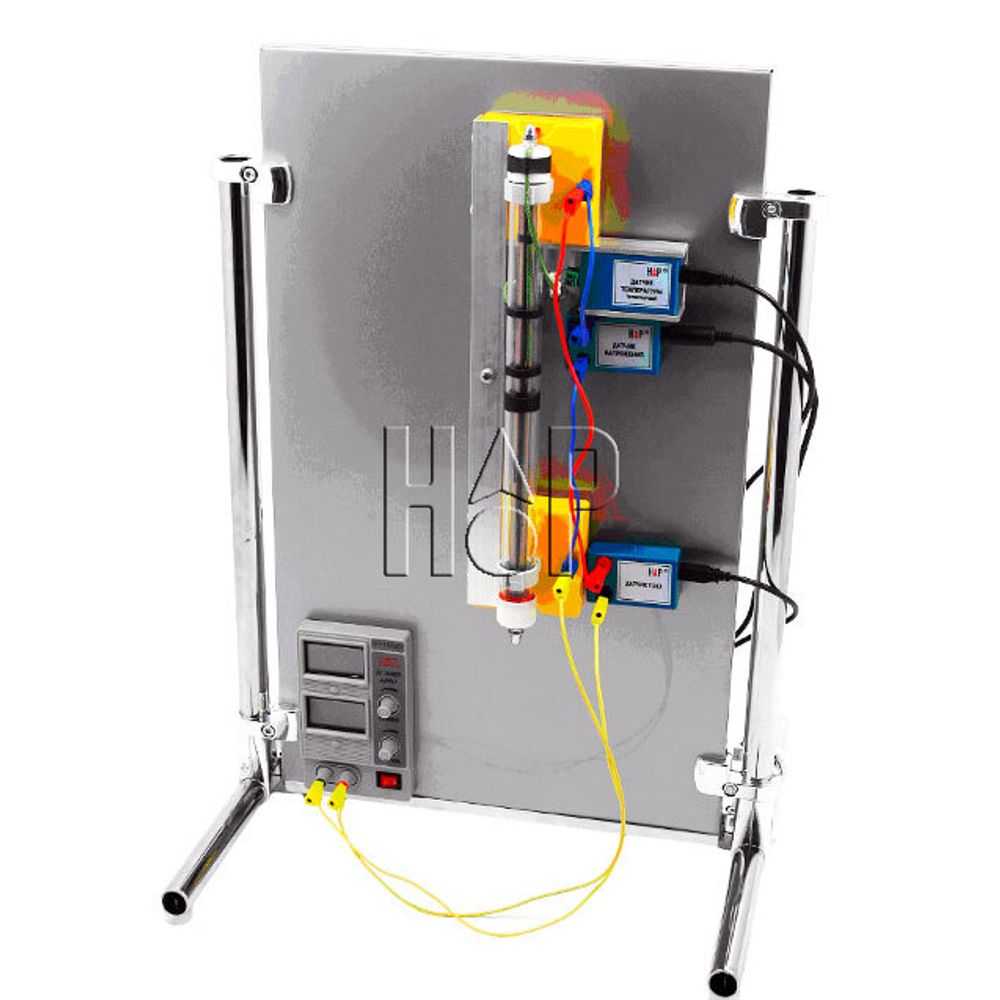

Что представляет собой устройство:
Основной элемент установки – две коаксиальные трубки, размещенные вертикально, что максимально затрудняет возникновение конвективных потоков в пространстве между трубками. Внутренняя трубка – нагреватель. Тепловая энергия передается через воздушный промежуток к внешней трубке и рассеивается в окружающее пространство.

Габариты: 470х450х860 мм
