Лабораторная установка «Определение отношения теплоемкостей воздуха» ✅

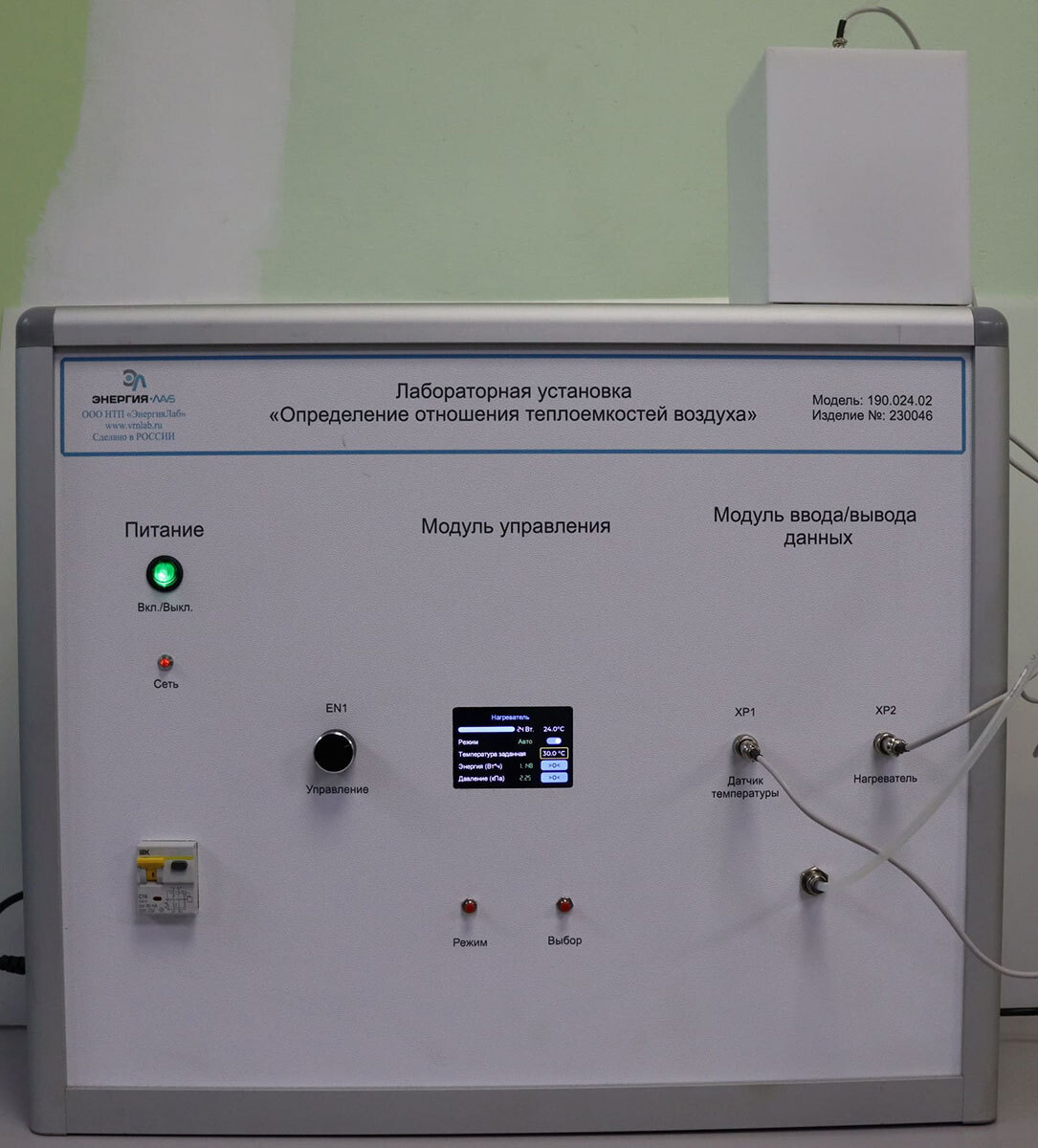

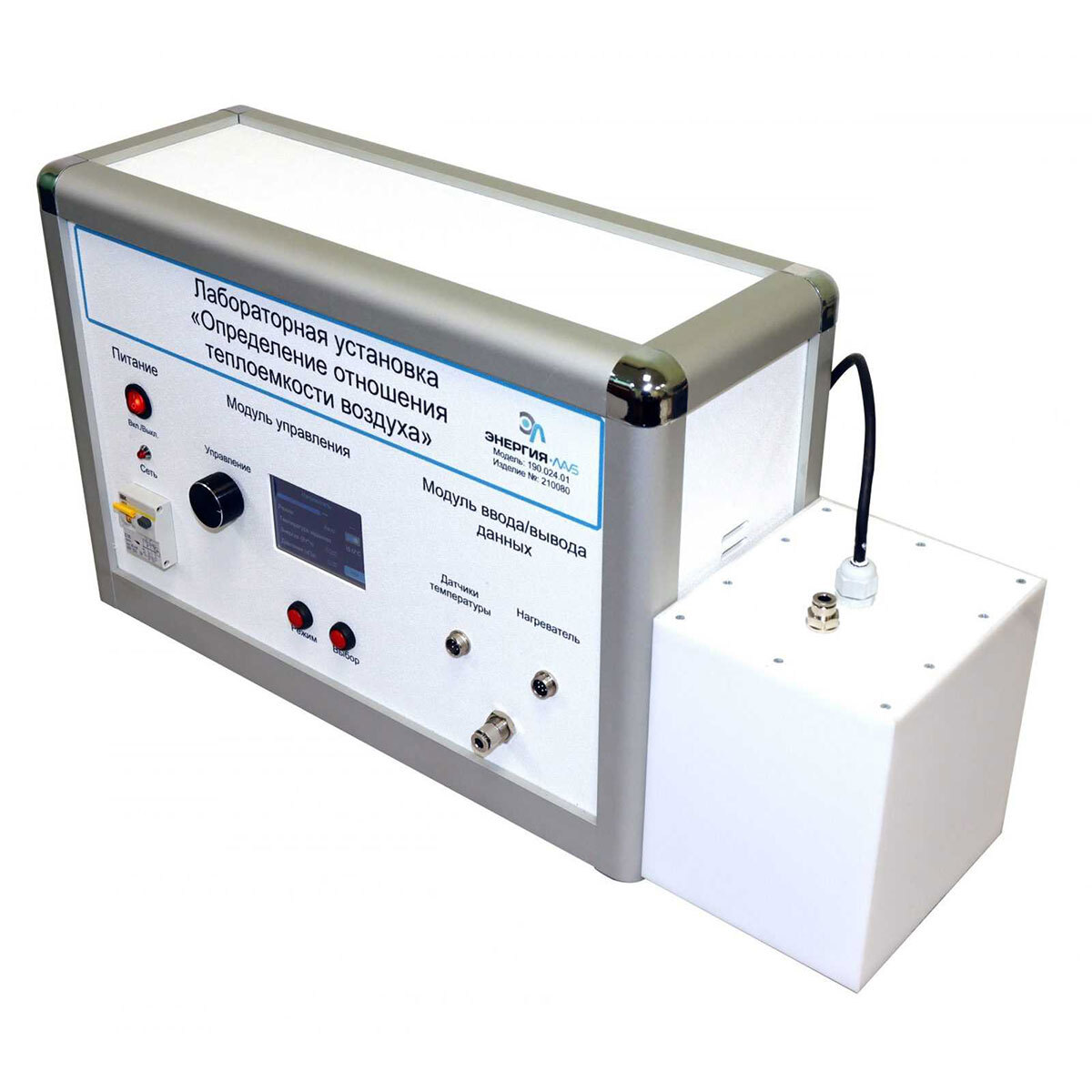

Лабораторная установка выполнена в настольном исполнении и состоит из исследуемого модуля и блока управления.

Лабораторный модуль представляет собой герметичный калориметр, выполненный из белого акрила. Для изменения температуры воздуха на дне калориметра расположен нагреватель. Температура измеряется при помощи датчика температуры. Для интенсивного рассеивания тепла, применяются радиаторы, установленные непосредственно на нагреватели.

Мощность нагревателя задается при помощи энкодера, расположенного на блоке управления. На дисплее блока отображаются следующие данные: температура в калориметре, температура заданная, давление в калориметре, потребленная энергия.

Блок управления выполнен из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой типа «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда.

Блок управления включает в себя:

1. Модуль «Питание»:

• автоматический выключатель «Сеть» - для подачи питания стенда;
• индикатор светодиодный - для индикации наличия напряжения;
• кнопка «Вкл./Выкл» – для подачи/отключения питания.

2. «Модуль управления»:

• ЖК-дисплей – для отображения информации о состоянии датчиков и органов управления;
• кнопки «Вперед», «Назад» – для переключения экранов ЖК-индикатора;
• энкодер «Управление» для управления выбранным органом управления.

3. Блок ввода/вывода данных:

• разъем «Датчики температуры»;
• разъем «Нагреватель»;
• гнездо «Датчик давления».

Лабораторные работы

• Определение отношения теплоемкостей воздуха

Комплект поставки

1. Комплект лабораторной установки «Определение отношения теплоемкостей воздуха»
2. Методические рекомендации по выполнению лабораторной работы
3. Паспорт
4. Мультимедийная методика
