Лабораторная установка «Маятник с пружинами» ✅

Лабораторная установка «Маятник с пружинами» предназначена для экспериментального исследования колебаний подпружиненного маятника в нормальном и перевернутом положениях, изучения зависимости периода свободных колебаний от места закрепления пружин, устойчивого и неустойчивого положения равновесия перевернутого маятника и перехода из одного положения в другое при изменении расстояния от оси маятника до точки крепления пружин (теорема Лагранжа - Дирихле).

Оборудование может применяться в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении дисциплины «Теоретическая механика», раздел «Динамика».

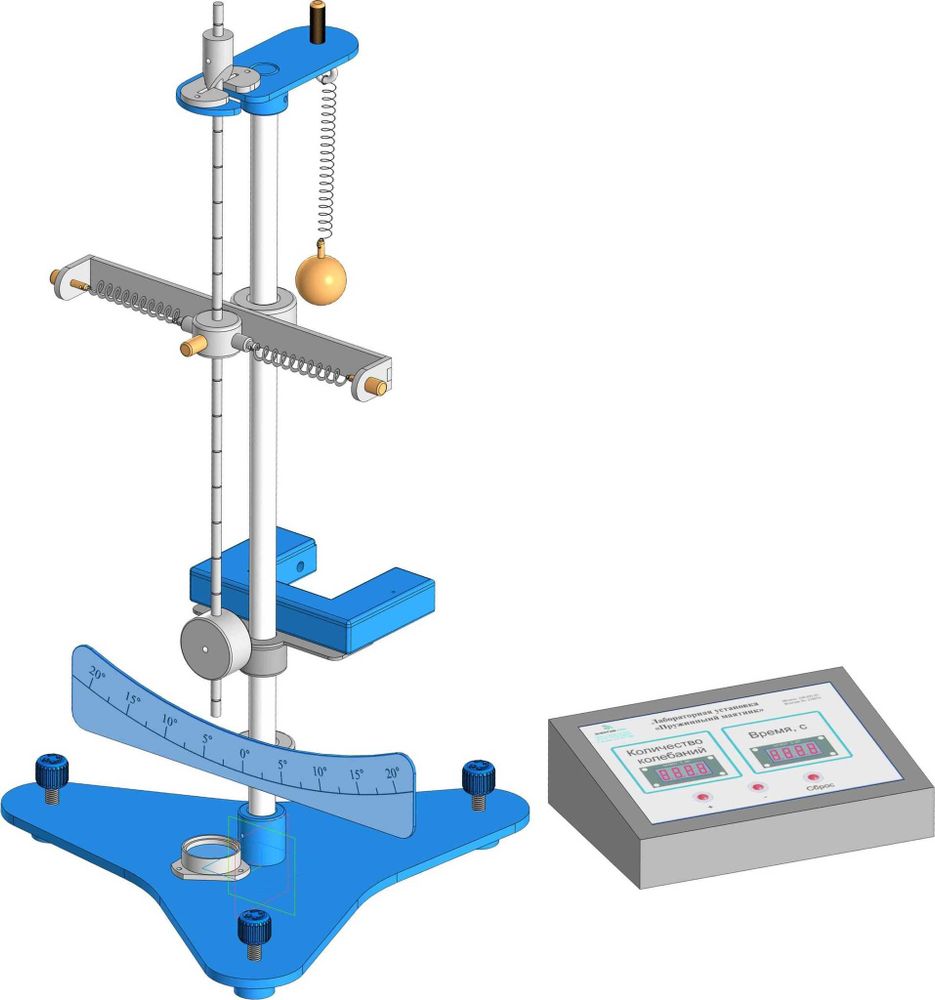

Лабораторная установка выполнена в виде настольной платформы. Платформа представляет собой сварную конструкцию, покрытую порошковой краской с текстурой «шагрень», обеспечивающее коррозийную стойкость и защиту от мелких царапин и оснащенную регулировочными слабо скользящими опорами. Регулируемые опоры предназначены для выравнивания основания по горизонтали. Диапазон регулировки ножек до 10 мм.

На платформе расположена опорная стойка, представляющие собой полированный вал с нанесенной шкалой, выполненные из стали.

На опорной стойке размещены все основные узлы установки.

Основные подвижные элементы выполнены из стали, способом лазерной резки и гальваники типа «цинк», что придает конструкции прочность и долговечность, а также защищенность от физических и коррозийных воздействий.

Лабораторная установка состоит из двух узлов:

• Маятник пружинный;
• Маятник с пружинами;

Маятник пружинный состоит из: оптического датчика, набора грузов, набора шаров, набора пружин, крепления пружин.

Маятник с пружинами состоит из: градусной шкалы на каретке, вала 6мм, набора грузов, набора пружин, крепления пружин, призмы и пластины призмы.

Комплект поставки

1. Лабораторный стенд в сборе.
2. Набор пружин.
3. Набор грузов.
4. Паспорт изделия.
5. Мультимедийная методика по выполнению лабораторных работ.
6. Методические указания.
