Лабораторная установка "Маятник Обербека"

В комплект установки входят:
- Настольный металлический стенд - 1 шт.
- Шкив с грузами на спицах - 1 шт.
- Цифровой датчик угловой скорости - 1 шт.
- Груз наборный - 1 шт.
- Программное обеспечение.

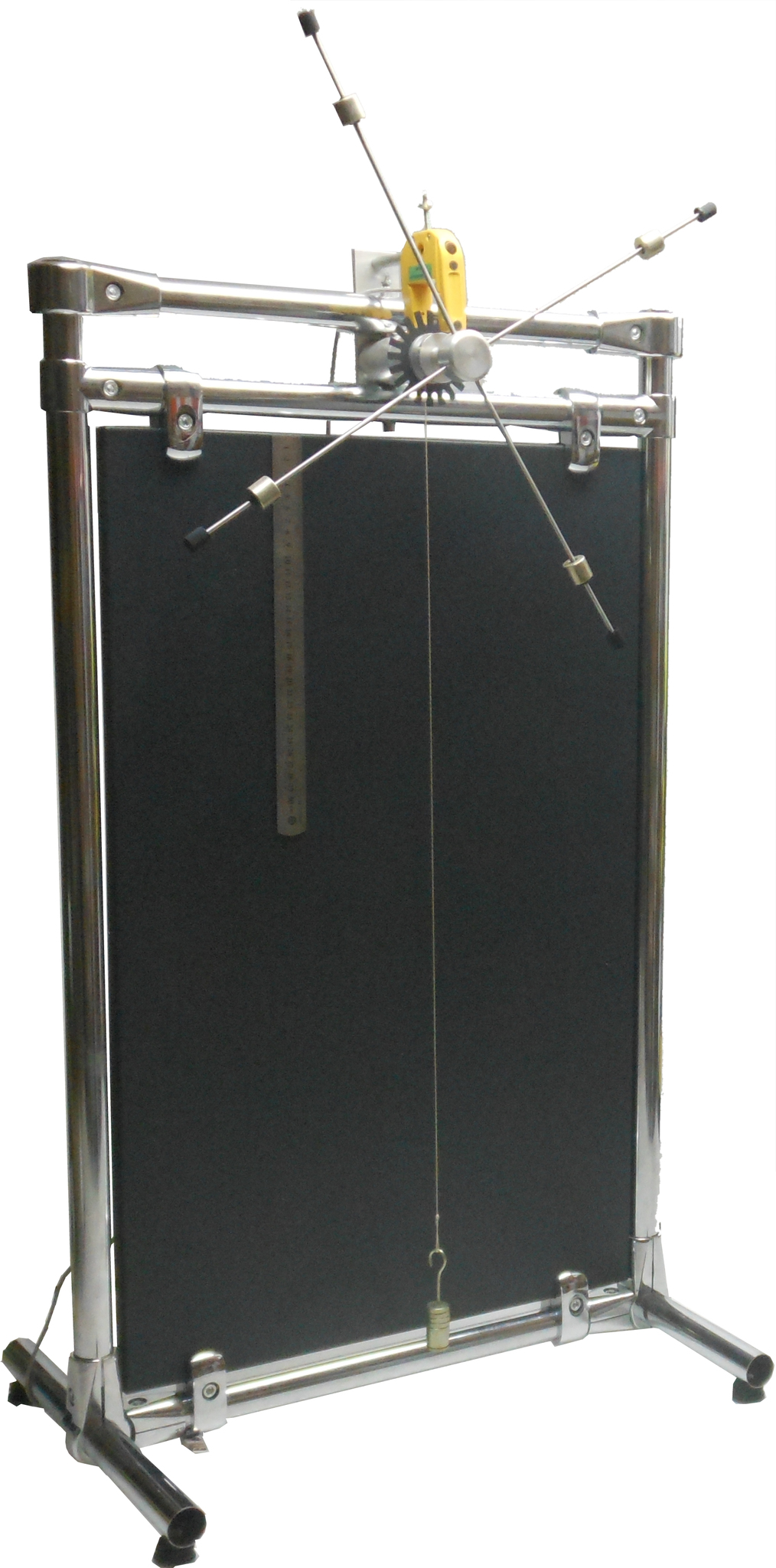

Установка смонтирована на вертикальном настольном стенде. Вертикальная поверхность стенда изготовлена из стали и имеет порошковое покрытие. На ней размещен шкив, который свободно вращается на горизонтальной оси и имеет барабан для наматывания нити, 4 радиальные спицы, по которым перемещаются грузы, а также диск с 20 секторами. Шкив смонтирован в верхней части стенда. Вплотную к нему установлен цифровой датчик угловой скорости, в прорезь которого заходит диск с секторами.
Шкив приводиться в движение нитью, сматывающейся с барабана под действием прикрепленного к ней наборного груза. Изменение момента инерции вращающегося тела осуществляется перемещением грузов по спицам. Положение грузов определяется с помощью линейки, закрепленной на металлическом стенде.
Показания датчика угловой скорости выводятся на экран компьютера в виде зависимости угловой скорости от времени. Программа работы с данными позволяет с помощью двух маркеров выделить интервал равноускоренного движения системы, построить прямую линию, наилучшим образом аппроксимирующую экспериментальную зависимость, получить на экране уравнение этой прямой и определить таким образом угловое ускорение вращающегося тела.
Основные технические характеристики:
- Габариты установки – не менее 500х400х800 мм.;
- Диаметр барабана для нити - не менее 30мм.;
- Длина спицы – не менее 200 мм.;
Цифровой датчик угловой скорости:
1. Корпус из ударопрочного пластика;
2. Габариты электронного блока – не более 85х35х25мм.
3. Количество секторов диска – не менее 20;
4. Рабочая длина волны - не менее 900 нм.;
5. Напряжение питания – 5 В (USB);
6. Диапазон: 0.3 - 125 рад/с (0.05 - 20 об/с);
7. Погрешность измерений датчика - не более 5%.
