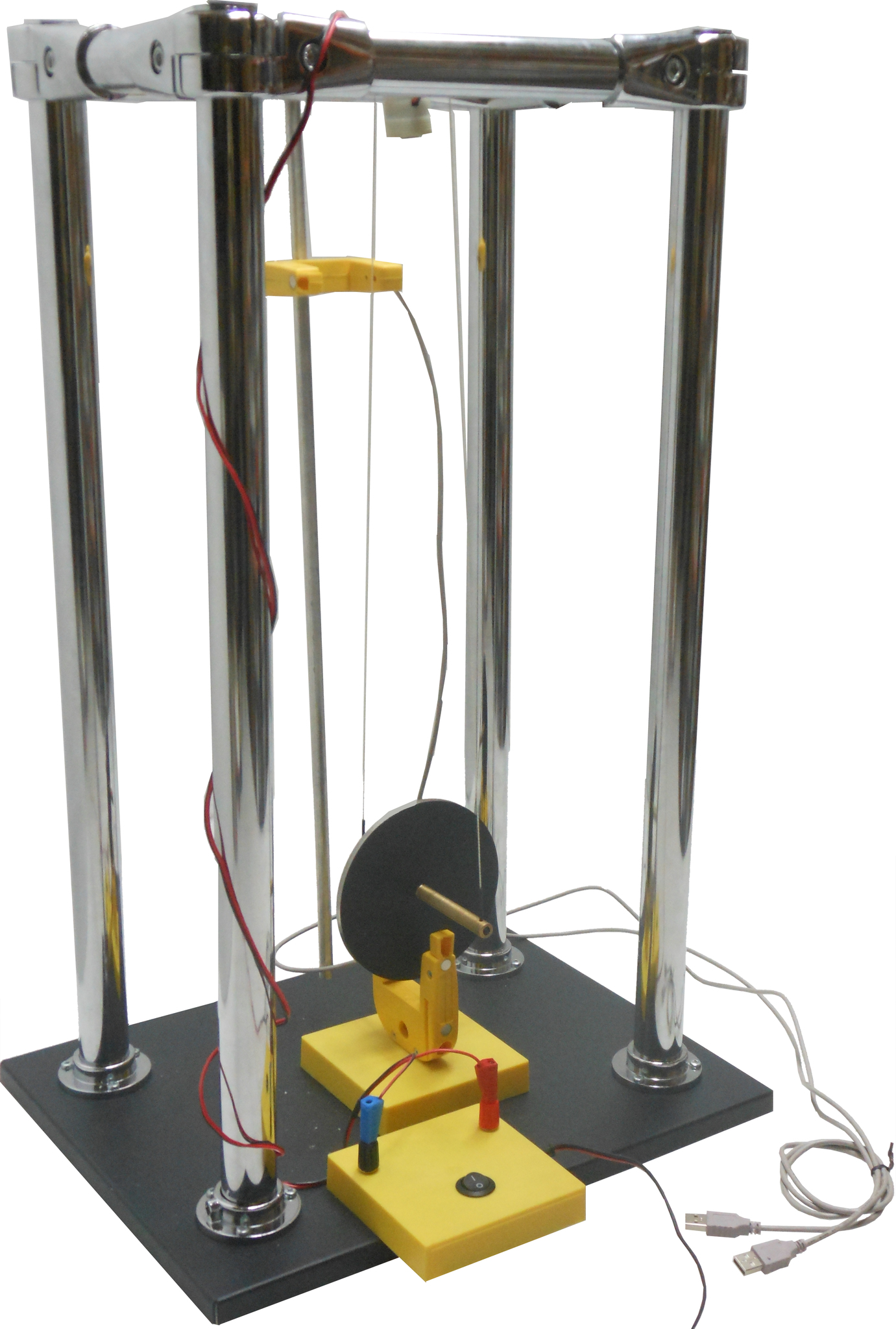

Лабораторная установка "Маятник Максвелла"

Лабораторная установка включает в себя:

• Выполненный из труб корпус установки 1 шт.
• Перекладина для подвешивания маятника 1 шт.
• Цифровой датчик оптоэлектрический 2 шт.
• Маятник Максвелла (диск на оси) 1 шт.
• Пусковое устройство 1 шт.
• Линейка поворотная 1 шт.
• Источник постоянного тока 1 шт.
• Программное обеспечение.

Корпус установки выполнен в виде прямоугольного параллелепипеда с ребрами из стальных труб, который устанавливается на стол и служит опорой для перекладины, на которой монтируется пусковое устройство и один из оптоэлектрических датчиков. Закрепление нитей подвеса маятника на верхней перекладине обеспечивает удобную регулировку длины нитей и, соответственно, установку оси маятника в горизонтальной плоскости. Второй оптоэлектрический датчик закрепляется на основании установки с тем, чтобы фиксировать время прихода маятника в нижнюю точку траектории.

Компьютерная программа обеспечивает вывод на экран компьютера временной диаграммы состояния оптоэлектрических датчиков с возможностью отсчета по ней интервалов времени с помощью двух маркеров. Обработка данных включает определение момента инерции маятника, сравнение результата с расчетными значениями, а также определение доли энергии, теряемой маятником за один цикл движения вверх и вниз.

Цифровой датчик оптоэлектрический:

1. Корпус из ударопрочного пластика П-образной формы;
2. Быстродействие – не менее 0.1 мс.;
3. Напряжение питания - 5 (USB) В;
4. Соосно установленные на противоположных сторонах датчика светодиода с длиной волны не менее 900нм и малым конусом излучения и фотодиода.
