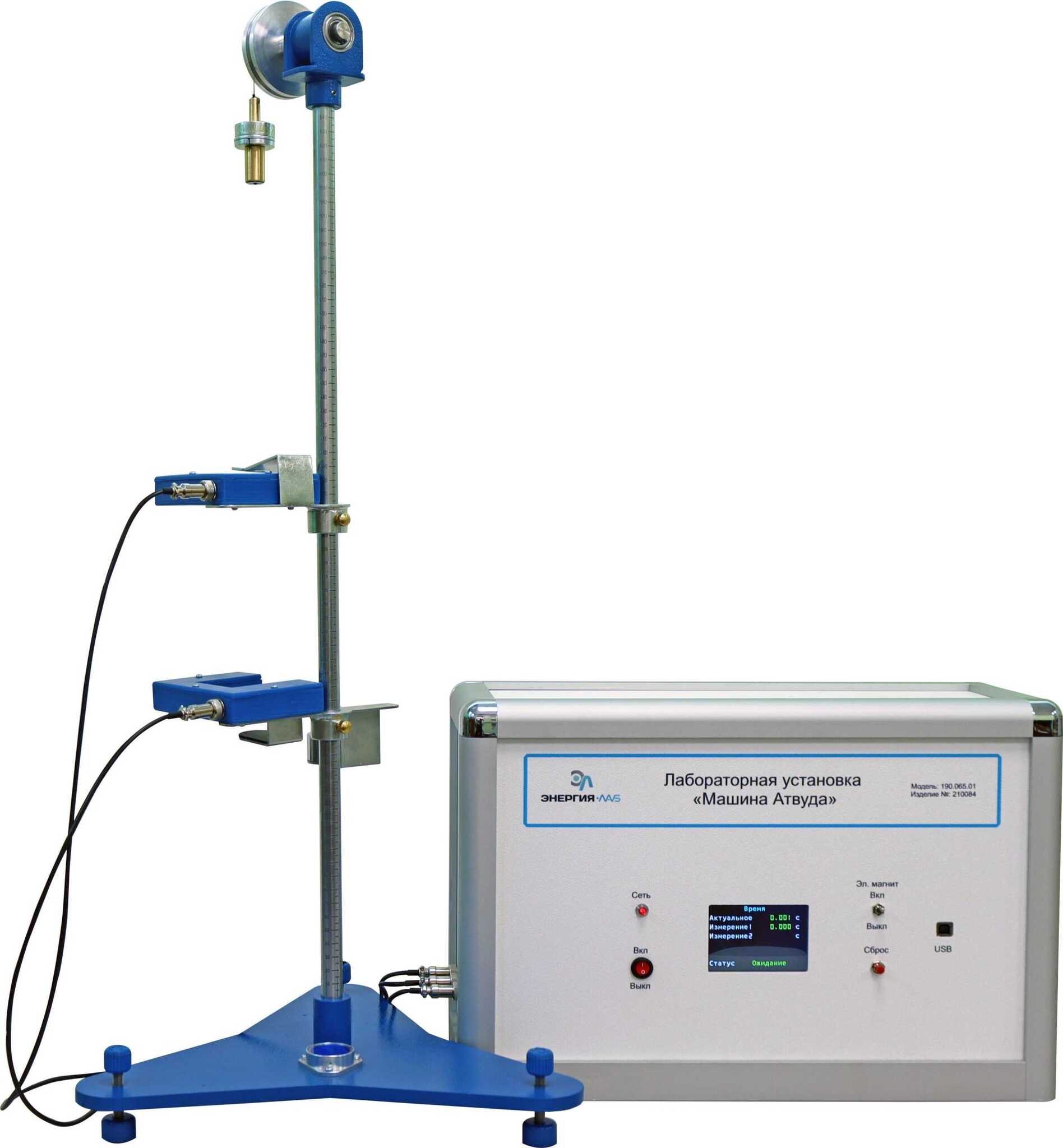

Лабораторная установка «Машина Атвуда» ✅

Экспериментальная установка «Машина Атвуда» предназначена для проведения лабораторных работ по изучению законов равноускоренного движения системы тел, в системе среднего и высшего профессионального образования.

Состав стенда.

Стенд состоит из экспериментальной установки, выполненной в виде машины Атвуда и блока управления. Блок управления, выполнен из металлического профиля с корпусом из ABS пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. В состав блока управления входят таймер и система управления электромагнитом.

Машина Атвуда представляет, установленную на ножках вертикальную стойку с нанесенными шкалами. К стойке прикреплен кронштейн, который может перемещаться вдоль стойки. На кронштейне находится столик для снятия перегрузка.

На верхнем конце стойки неподвижный блок на котором устанавливаются нить с крючками для крепления грузов. Грузы представлены массой 50г, а также перегрузки массой 10, 20 и 50 г, в количестве двух штук. Для точного расчета времени, за которое падает груз, на стойке устанавливаются фотоэлектрический датчик, который соединен с таймером. Положение фотоэлектрического датчика изменяется.

Система грузов удерживается в состоянии покоя специальной фрикционной муфтой, управляемой с помощью электромагнита.

Машина Атвуда подсоединяется к блоку управления при помощи специальных разъемов.

Комплект поставки

1. Экспериментальная установка «Машина Атвуда»
2. Блок управления установкой
3. Набор грузов и перегрузов
4. Учебный видеоролик
5. Методические материалы
6. Гарантийный талон
7. Паспорт
