Лабораторная установка "Изучение механического резонанса"

Лабораторная установка включает:

• Настольный металлический стенд 1 шт.
• Электродвигатель с эксцентриком 1 шт.
• Тележка на магнитной подвеске 2 шт.
• Груз 1 шт.
• Цифровой датчик расстояния ультразвуковой 1 шт.
• Цифровой датчик оптоэлектрический 1 шт.
• Источник постоянного тока регулируемый 1 шт.
• Программное обеспечение.

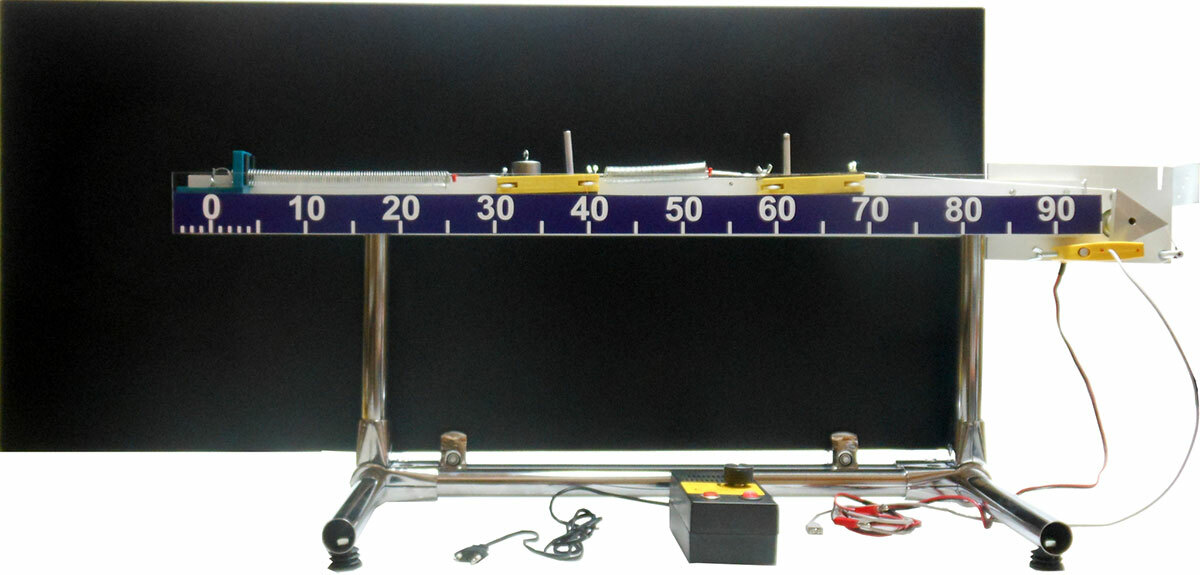

Установка собрана на основе рамной конструкции из стальных труб, устанавливаемой на лабораторном столе, и в качестве основных элементов включает в себя горизонтальный рельс, электродвигатель, тележки на магнитной подвеске. Установка комплектуется пружинами двух различных значений жесткости.

Для питания двигателя используется источник постоянного тока.

Регистрация частоты вынуждающей силы осуществляется с помощью оптоэлектрического датчика, прерыватель для которого устанавливается на валу электродвигателя. Измерение амплитуды и частоты колебаний тележки проводится с помощью цифрового ультразвукового датчика расстояния. Две тележки, входящие в состав установки, имеют разные аэродинамические сопротивления, которые отличаются друг от друга не менее чем в 9 раз. Масса груза такая, что при установке его на тележку с малым аэродинамическим сопротивлением обеспечивается равенство масс тележек.

Приемопередающий элемент жестко установлен в корпусе датчика расстояния ультразвукового, на лицевой поверхности, и не допускает отклонения от оси (за исключением допуска монтажа).

Компьютерная программа позволяет формировать таблицу с амплитудами колебаний, измеренными для каждого значения частоты вынуждающей силы (частота вынуждающей силы также должна рассчитываться в таблице) и выводит накопленные данные на экран в виде графика зависимости амплитуды колебаний от времени.

Основные технические характеристики:

• Габариты установки не более 1100х400х500мм.;
• Масса тележки не менее 0,08 кг;
• Напряжение блока питания 15В;

Цифровой датчик расстояния ультразвуковой:

1. Наличие корпуса из ударопрочного пластика.
2. Габариты - не менее 120х60х33 мм.
3. Наличие приемо-передающего элемента диаметром - не менее 38 мм. Угол передачи/приема сигнала – не более 20 градусов.
4. Диапазон измерений - от 0,15 до 10 метров.
5. Погрешность измерений - не более 1%.
6. Частота регистрации положения до объекта - не менее 50 Гц (время между последовательно получаемыми точками – 20мс).
7. Частота ультразвуковой волны, излучаемой датчиком расстояния - не менее 49 кГц.

Цифровой датчик оптоэлектрический:

1. Наличие корпуса из ударопрочного пластика П-образной формы;
2. Быстродействие - не менее 0.1 мс.
3. Напряжение питания - 5 (USB) В;
4. Габариты – не более 85х75х25мм.;
5. Глубина и ширина выреза - не менее 42 мм.;
6. Наличие соосно установленных на противоположных сторонах датчика светодиода с длиной волны не менее 900нм и малым конусом излучения и фотодиода.
