Лабораторная установка "Изучение механического резонанса" Нау-Ра

Лабораторная установка предназначена для:

• Изучения вынужденных механических колебаний
• Изучения свободных колебаний при движении тела под действием силы упругости
• Измерения частоты внешнего воздействия на систему
• Непрерывного измерения координаты тела, совершающего колебания
• Построения резонансной кривой
• Определения резонансной частоты системы
• Исследования зависимости характеристик колебательной системы от ее параметров (массы тела, жесткости пружин, сопротивления движению)

Что представляет собой устройство:

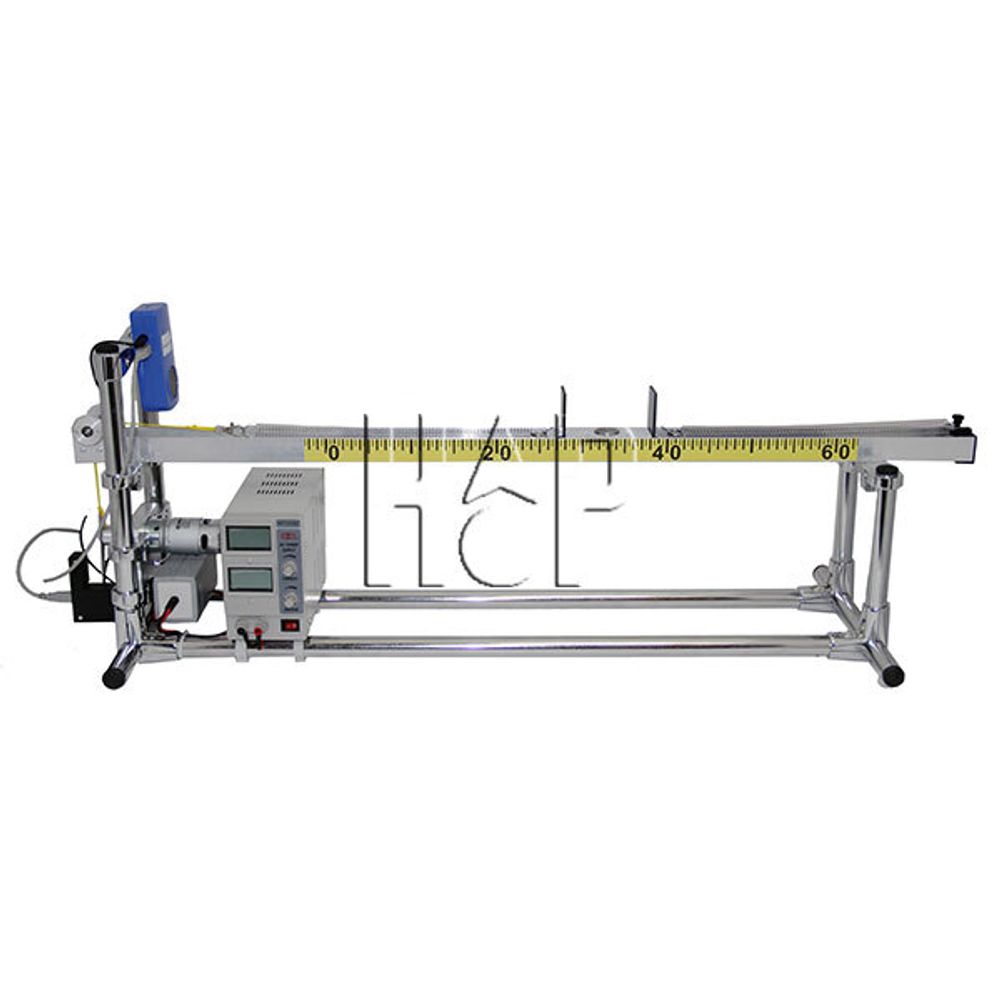

Тележка, которая может двигаться вдоль направляющей с малым трением (на магнитной подвеске), находится между двумя пружинами, одна из которых закреплена на направляющей, а вторая растягивается нитью, закрепленной на вращаемом двигателем диске на некотором расстоянии от его центра. В комплект входит 2 тележки, сильно отличающиеся по сопротивлению движению. Изменение частоты вынуждающей силы происходит при уменьшении или увеличении частоты вращения двигателя, которая контролируется с помощью оптоэлектрического датчика.

Измерение координаты тележки проводится с помощью датчика расстояния, что позволяет вывести на экран график зависимости координаты от времени и определить по нему амплитуду и частоту свободных колебаний (1-й этап работы).
На 2-ом этапе (получение резонансных кривых) амплитуда колебаний измеряется по показаниям датчика расстояния, а частота вынуждающей силы – на основе данных, приходящих от оптоэлектрического датчика. Полученные данные собираются в таблице и выводятся на экран в виде графика зависимости амплитуды колебаний от частоты (резонансная кривая). Это позволяет определить резонансную частоту и оценить добротность колебательной системы.

Габариты: 1400х500х340мм
