Лабораторная установка "Изучение индуктивности соленоидов" Нау-Ра

Лабораторная установка предназначена для:

• Выявления закономерностей протекания тока в цепи, содержащей последовательно соединенные соленоид и резистор при подключении и после отключения соленоида от источника постоянного тока и оценки индуктивности соленоида на основе полученных данных
• Измерения соотношений амплитуд и сдвигов фаз на соленоиде и резисторе при протекании по ним синусоидального тока
• Измерения значений индуктивности двух разных соленоидов различными способами, сравнения измеренных величин индуктивности соленоидов с расчетными

Решение измерительных задач, поставленных в лабораторной работе, обеспечивается тремя компьютерными сценариями получения и обработки данных. Для нахождения характерного времени нарастания или спада тока в цепи, определяемого величиной индуктивности, экспериментальные кривые аппроксимируются экспоненциальными зависимостями.
В цепи переменного тока индуктивность определяется на основе углового коэффициента прямой, аппроксимирующей зависимость UL / UR = F(ω). Данные для ее построения снимаются с экрана и вносятся в таблицу с помощью аппарата вертикальные (временные характеристики) и горизонтальных (амплитуда синусоиды) маркеров.
Что представляет собой устройство:

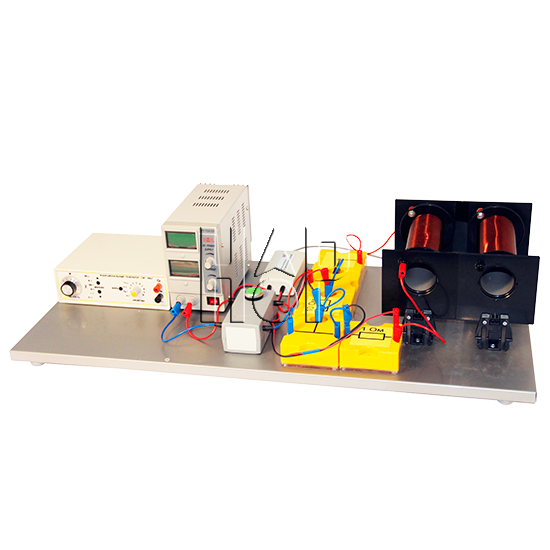

Лабораторная установка состоит из настольного металлического стенда, на котором собирается изучаемая электрическая цепь, осциллографического датчика напряжения, источников питания и элементов электрической цепи. Элементы электрической цепи смонтированы в специальных боксах, на лицевой стороне которых находится обозначение элемента. Источник постоянного тока подключается к содержащей соленоид электрической цепи через кнопочный выключатель. Регистрация данных осуществляется с помощью осциллографического датчика напряжения, который фиксирует напряжение на двух выбранных элементах электрической цепи.

Габариты: 370х680х200 мм
