Лабораторная установка "Исследование магнитного поля Земли" Нау-Ра

Лабораторная установка предназначена для:

• Измерение горизонтальной составляющей магнитного поля;
• Определение абсолютной величины и направления вектора магнитной индукции в данной точке Земной поверхности.

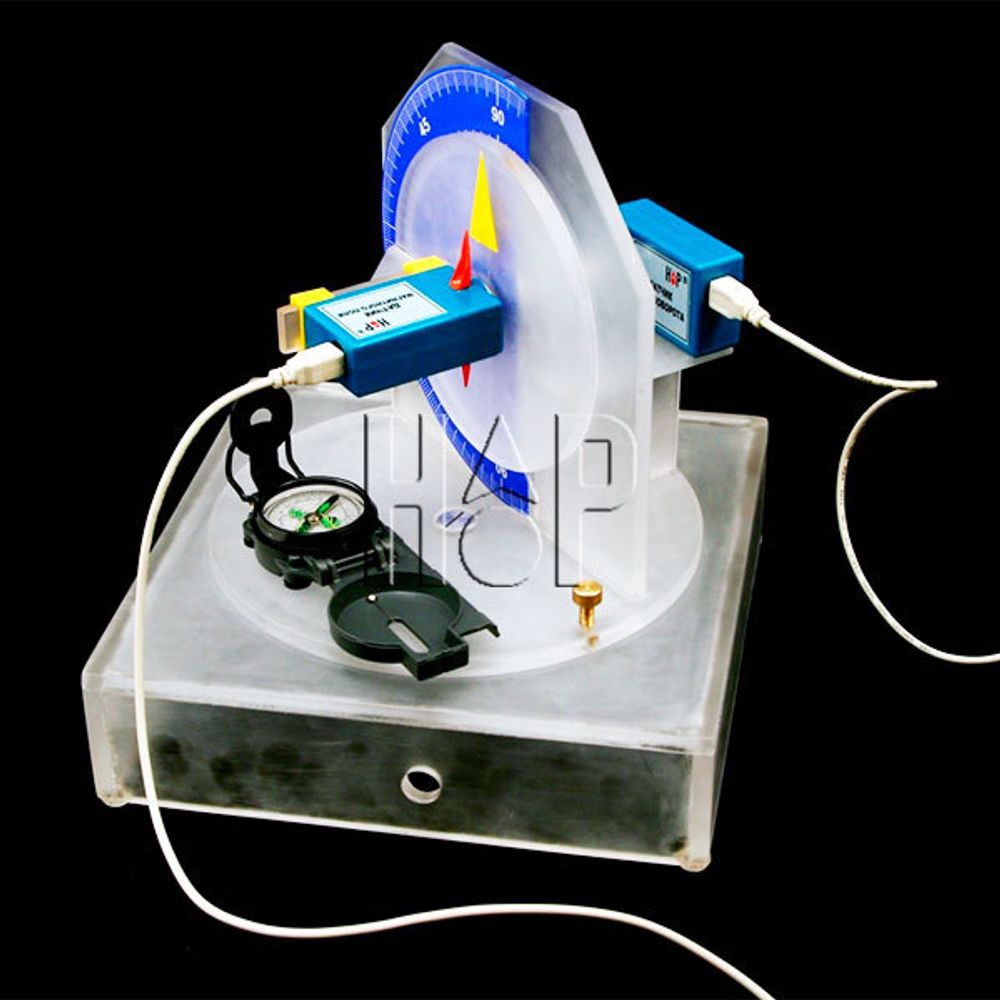

Установка представляет собой конструкцию из немагнитных материалов, которая обеспечивает поворот оси чувствительности датчика магнитного поля в вертикальной и горизонтальной плоскостях. Измерение угловой координаты оси чувствительности датчика магнитного поля в вертикальной плоскости осуществляется датчиком угла поворота.

Измерение горизонтальной составляющей магнитного поля осуществляется при повороте оси чувствительности датчика в горизонтальной плоскости (выбор максимального значения индукции и фиксация горизонтальной платформы). После этого датчик магнитного поля поворачивается в вертикальной плоскости и измеряется угловая координата оси чувствительности датчика и соответствующее ей значение модуля магнитной индукции. Максимальные показания датчика магнитного поля возникают при совпадении угла наклона его оси чувствительности с углом магнитного наклонения.
