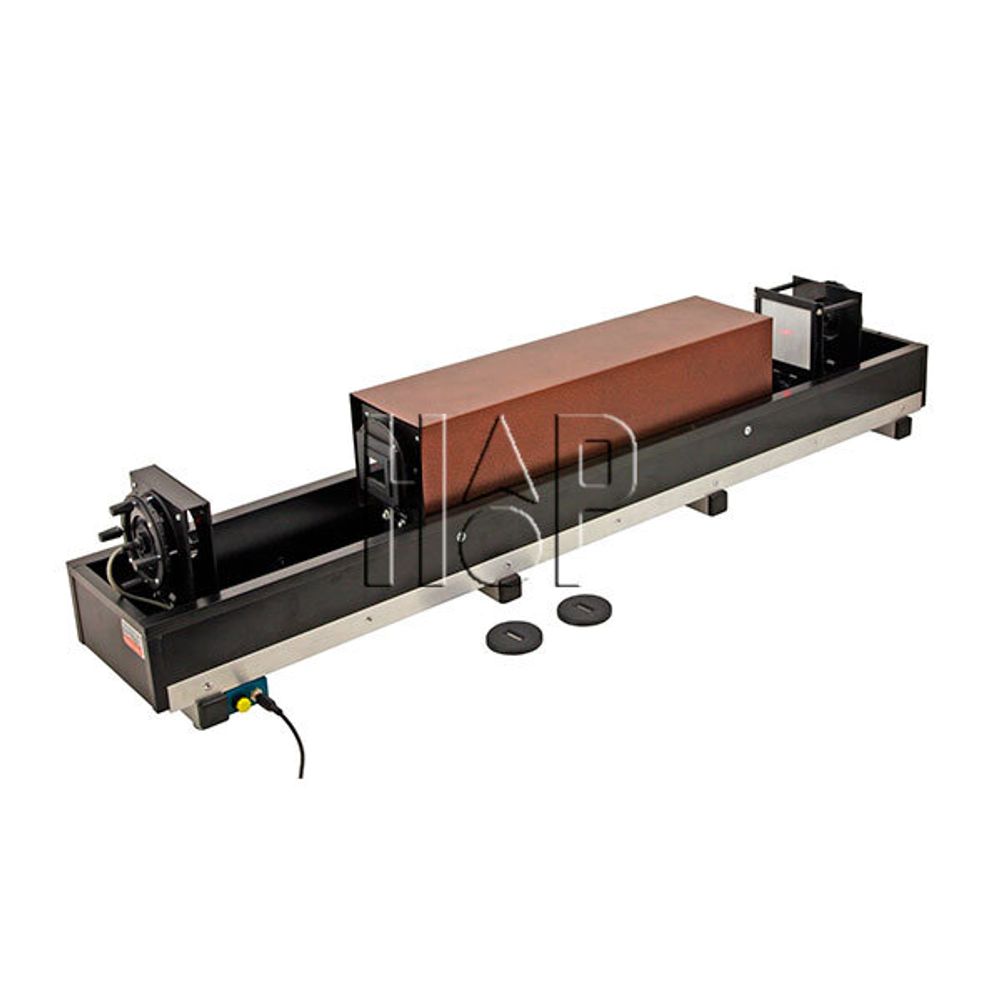

Лабораторная установка "Исследование дифракции света на одной щели (дифракция Фраунгофера)" Нау-Ра

Лабораторная установка предназначена для:

• изучение дифракции Фраунгофера на одной щели
• определение длины волны излучения на основе параметров дифракционной картины
• определение ширины щели на основе параметров дифракционной картины

Оптическая схема установки включает источник когерентного излучения, дифракционный объект и полупрозрачный экран, за которым установлен видеорегистратор. Для установки оптических элементов используются стойки, которые могут перемещаться вдоль оптической скамьи.
На одной из стоек смонтирован источник когерентного излучения с выключателем и разъемом для подключения блока питания, на другой устанавливается дифракционный объект. Третья стойка используется для размещения экрана и видеорегистратора.

Выполнение работы включает получение на экране и фотографирование дифракционной картины, а также определение длины волны источника когерентного излучения на основе анализа изображений, получаемых при прохождении света через щели известной ширины. При обработке фотографий используется программный измеритель расстояний, позволяющий фиксировать в таблице измеренные расстояния между дифракционными максимумами. После этого решается обратная задача – определяется ширина двух других щелей с металлическими кромками, входящих в комплект.
