Лабораторная установка "Формула Френеля" Нау-Ра

Лабораторная установка предназначена для:

• Изучение отражения световой волны с различной поляризацией от поверхности диэлектрика;
• Регистрация зависимостей коэффициента отражения от угла падения для s- и p- поляризованных волн;
• Определение показателя преломления диэлектрика (оптического стекла).

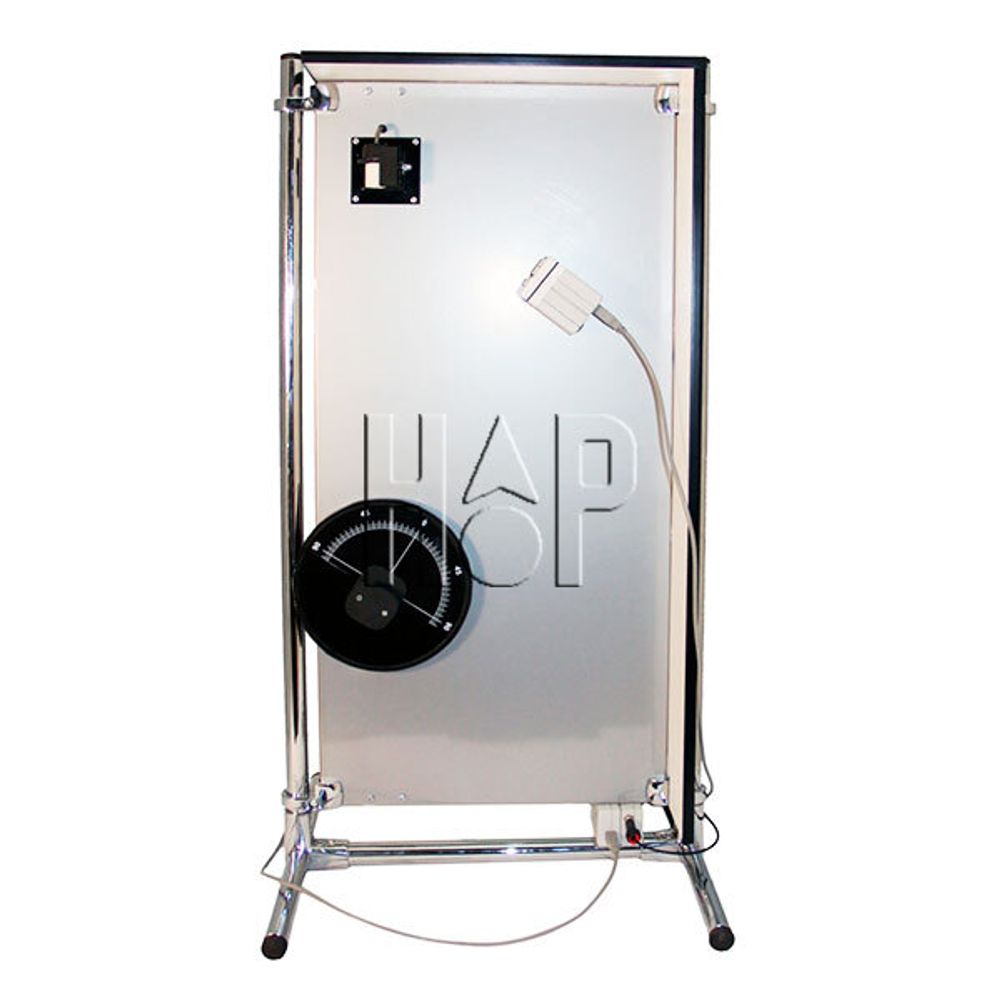

Оптическая схема установки собрана на вертикальном металлическом стенде и включает источник когерентного излучения, поворотный диск с образцом из стекла и цифровой датчик света.
Узел крепления источника поляризованного когерентного излучения обеспечивает изменение направления луча по двум угловым координатам, и вращение источника вокруг продольной оси на 90⁰. Ось поворотного диска с образцом соединена с цифровым датчиком угла поворота, что позволяет измерить угол падения излучения на поверхность образца. Интенсивность излучения, отраженного от одной грани образца, измеряется цифровым датчиком света.

Компьютерный сценарий проведения эксперимента предусматривает измерение интенсивности падающего излучения (в начале опыта) и заполнение таблицы со столбцами «угол падения» и «интенсивность отраженного света» (в процессе выполнения эксперимента) с одновременным расчетом коэффициента отражения.
После окончания эксперимента данные отображаются в виде графика, и полученные результаты можно сравнить с литературными данными или расчетом на основе формул Френеля. Эксперимент проводится для s- и p- поляризованных волн в диапазоне углов падения 5⁰ - 85⁰.
