Name: Контроллер Espruino Puck.js v2.1
SKU: AMP-X766

/ / / / / /

Предзаказ

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Мини-шайба Espruino Puck.js v2.1 со встроенной кнопкой – необычная платформа для портативных проектов IoT с автономным питанием от батарейки CR2032. Помимо беспроводной связи Bluetooth, BLE и NFC на борту устройства есть термометр, магнитометр и гироскоп/акселерометр, благодаря чему Puck.js можно использовать как BLE-кнопку для дистанционного управления или носимое смарт-устройство.

Показать описание полностьюСкрыть описание

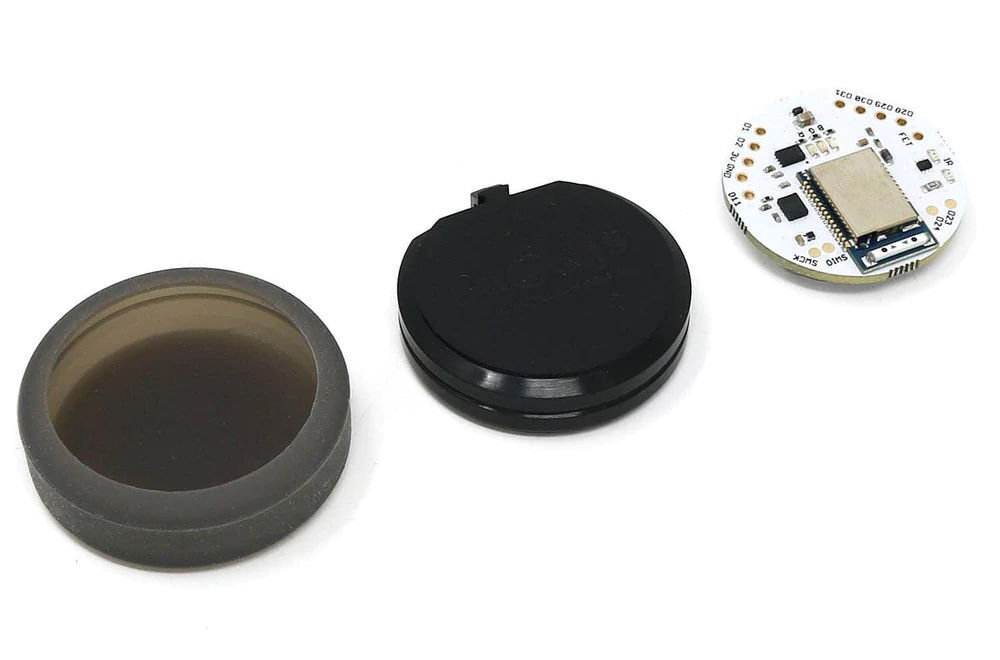

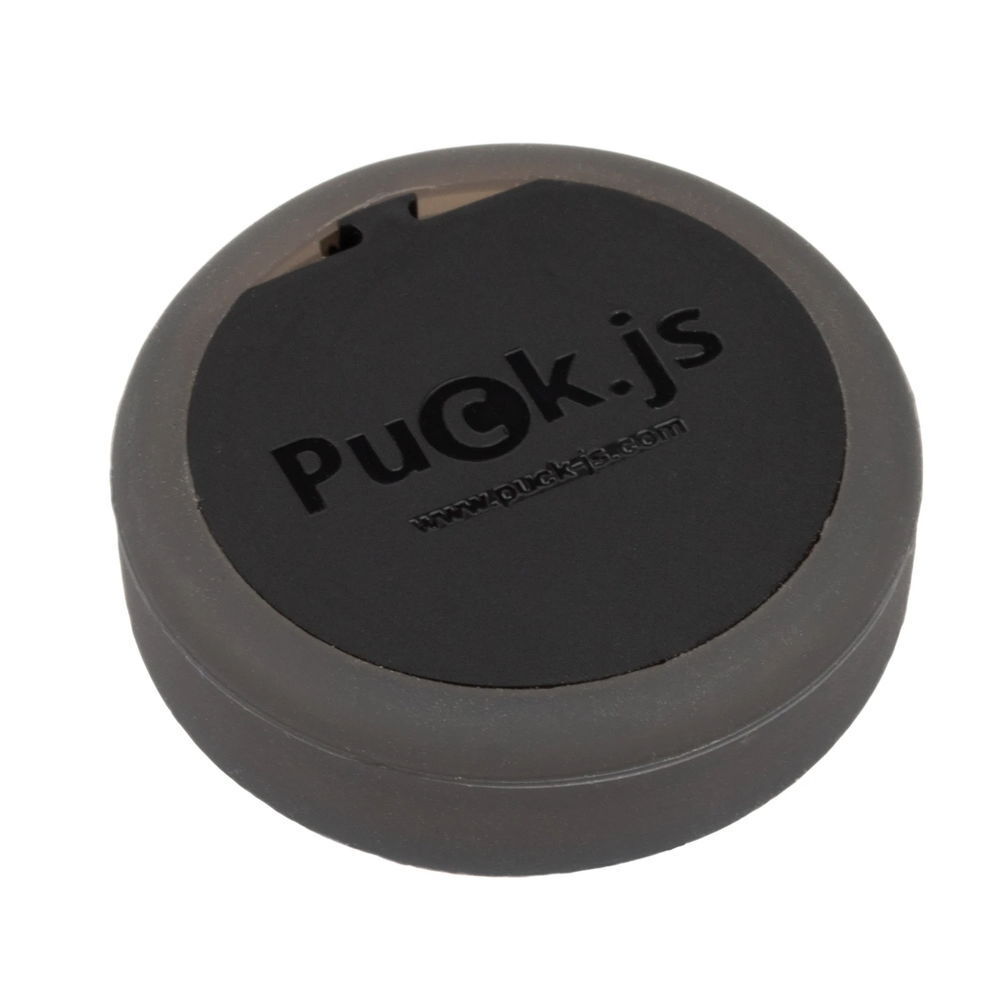

Круглый корпус из пластика с силиконовым чехлом облегчает монтаж на разные поверхности и не выделяется в окружающем пространстве, так что Puck.js уместно смотрится в DIY-проектах, связанных с умным домом. Необычный форм-фактор позволяет установить контроллер возле двери, чтобы автоматизировать включение-выключение света при открытии, или использовать его в качестве ИК-повторителя для дистанционного управления приборами.

Начинка

Основа Espruino Puck.js – беспроводной модуль Raytac MDBT42Q, который состоит из чипа Nordic nRF52832 и встроенной антенны.

Однокристальная система nRF52832 включает в себя 32-битный процессор с архитектурой ARM Cortex-M4 и тактовой частотой 64 МГц. На борту содержатся 512 КБ флеш-памяти и 64 КБ оперативной памяти. Чип поддерживает беспроводную связь Bluetooth v5.3 / BLE для обмена данными и прошивки по воздуху, а также программируемую NFC-метку с интегрированной антенной.

Плата Puck.js v2.1 несёт на борту дополнительную периферию:

Калиброванный термометр PCT2075TP измеряет температуру окружающей среды.
Трёхосевой магнитометр MMC5603NJ служит как датчик Холла и 3D-компас.
Трёхосевой гироскоп/акселерометр LSM6DS3TR-C определяет положение и ускорение шайбы в пространстве.
Полевой транзистор NTZD3154N питает ИК-передатчик и может подавать до 200 мА тока на внешние устройства.

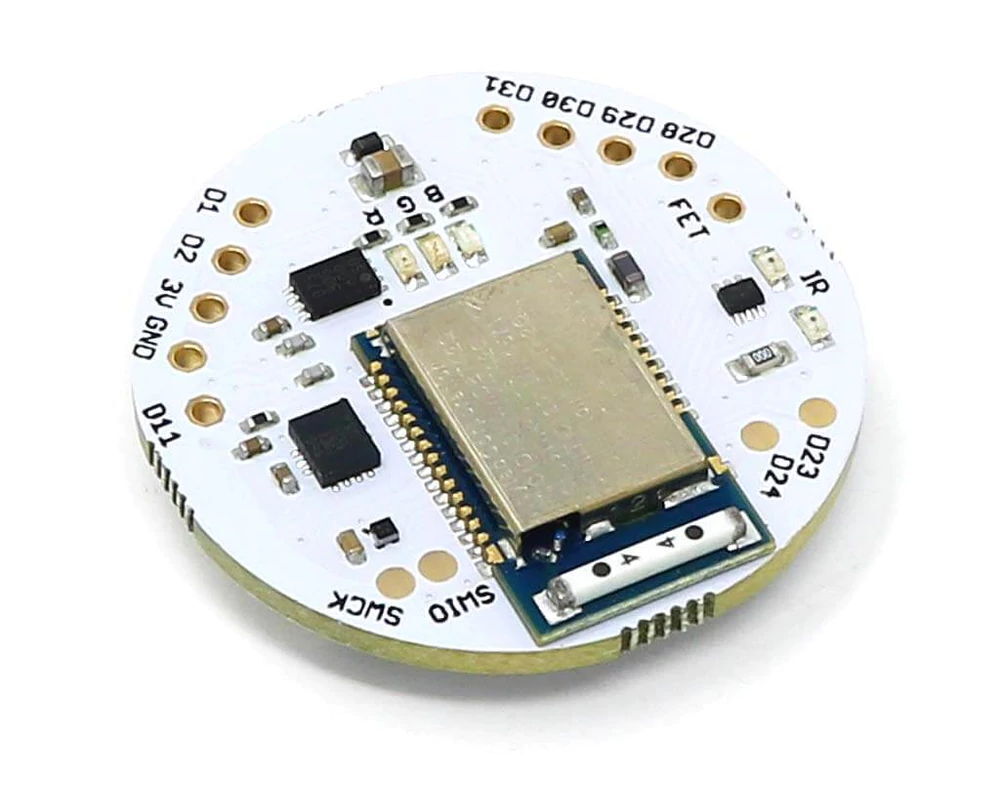

Порты и интерфейсы

В силу миниатюрного исполнения все контакты на плате Espruino Puck.js v2.1 плотно сгруппированы.

Всего для подключения периферии предусмотрено 9 контактов ввода-вывода: 7 сквозных контактов и 2 контактные площадки. Часть из них обладает дополнительными возможностями.

Все 9 контактов умеют выводить аналоговые значения с помощью 12-разрядного ШИМ-сигнала.
5 контактов принимают аналоговый сигнал через 12-битный АЦП.
1 контакт поддерживает подключение ёмкостного датчика в виде спирали.

Для подключения внешних модулей предусмотрены аппаратные интерфейсы UART, SPI и I²C.

Отдельный контакт FET подключён к полевому транзистору и позволяет запитать периферию с потреблением тока до 200 мА (например, мотор или сервопривод) напрямую от Puck.js.

Обратите внимание, что логическое напряжение на пинах Puck.js – 3,3 вольта, поэтому подключение 5-вольтовой периферии повредит устройство.

Программирование

Для работы с контроллером используется среда программирования Espruino Web IDE на JavaScript, доступная в виде онлайн-инструмента, расширения Google Chrome или отдельного приложения.

Питание

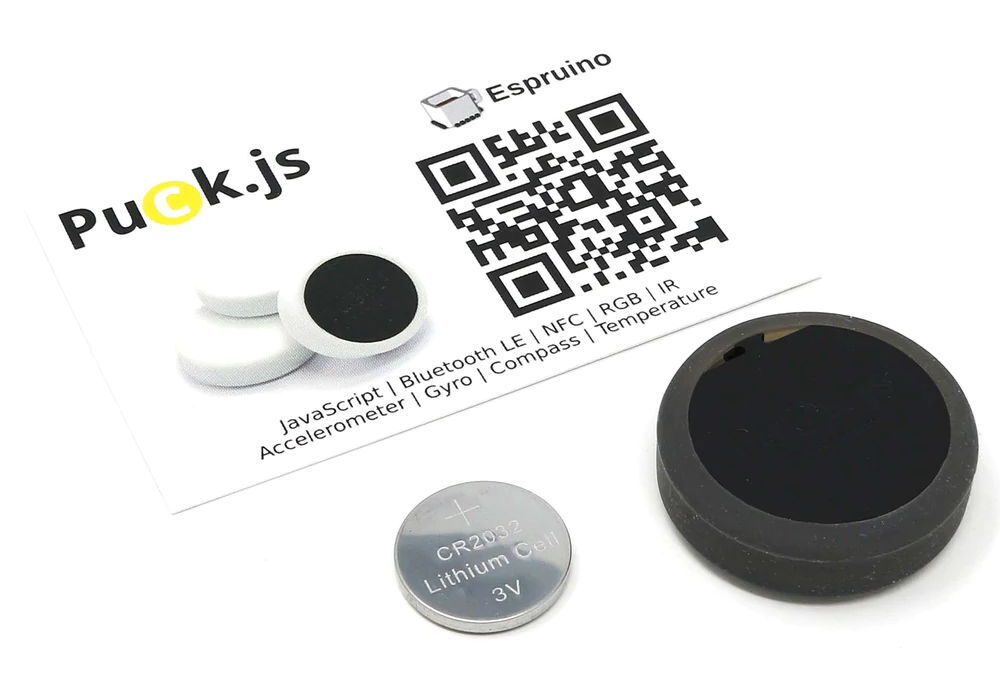

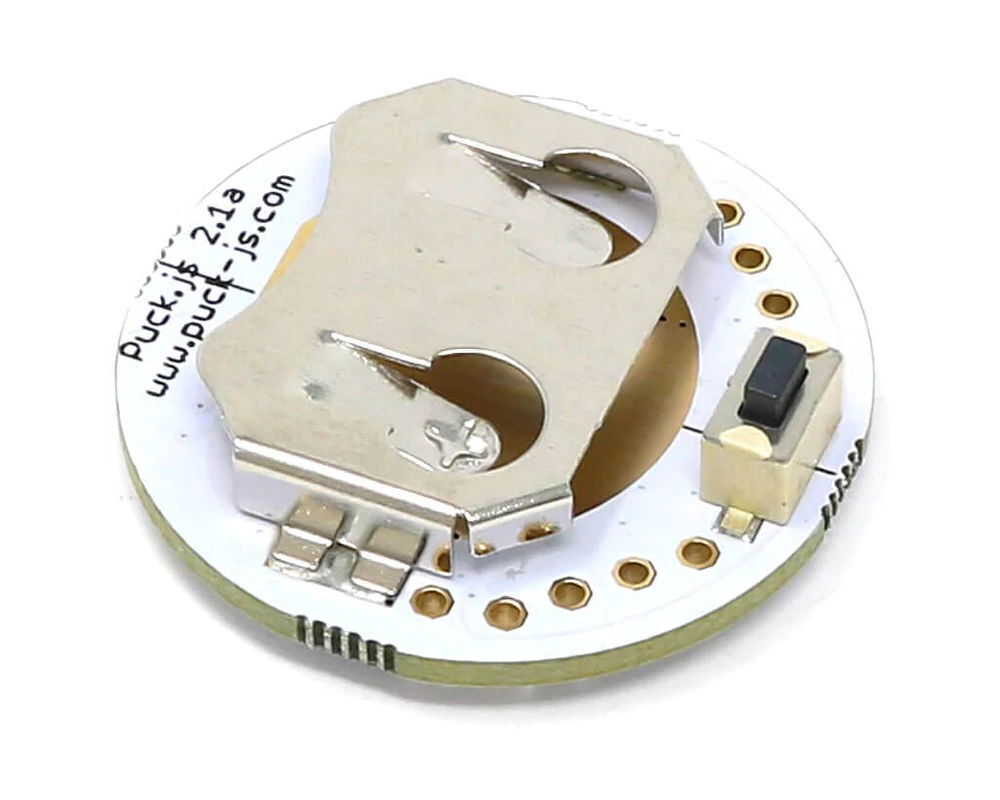

Платформа Espruino Puck.js v2.1 питается от батарейки CR2032. Чтобы запустить устройство в первый раз, вам понадобится вынуть плату из корпуса и установить приложенную батарейку в отсек. Время автономной работы от одной батарейки – до 20 дней.
