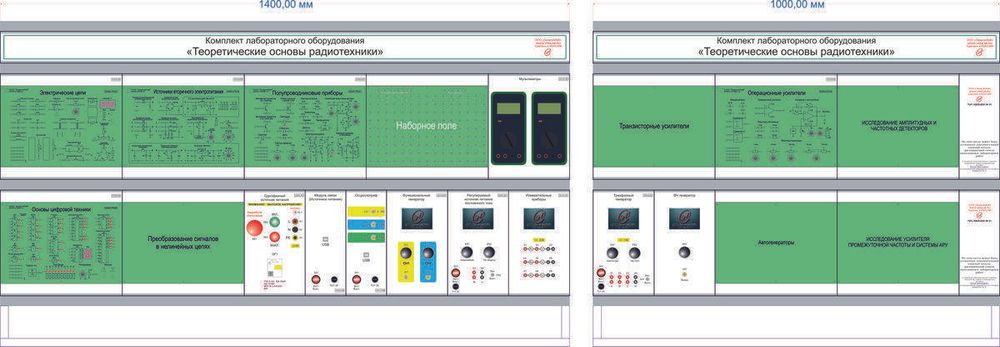

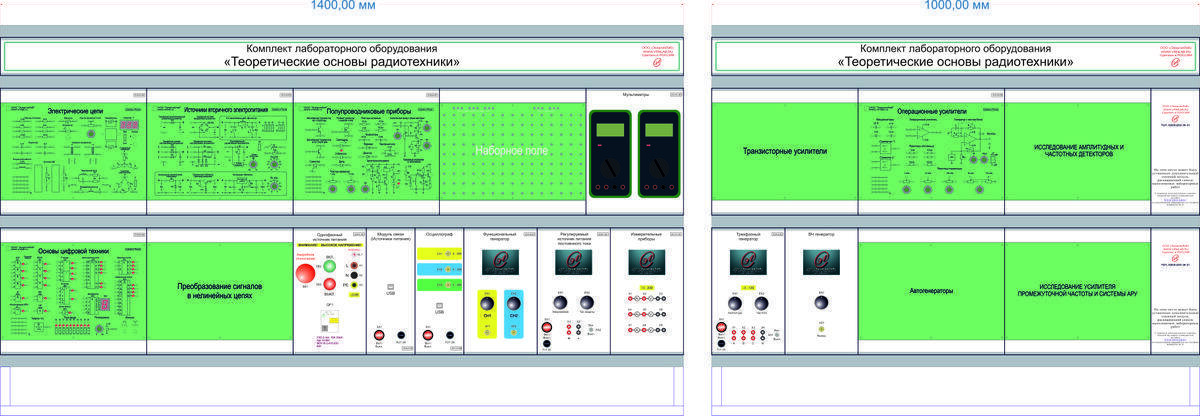

Комплект учебного оборудования для кафедры РТС предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.
Комплект поставки
- Стойка для установки модулей - 2 шт.
- Лабораторный стол – 2 шт.
- Ноутбук
- Комплект соединительных проводов и сетевых шнуров
- Паспорт
- Техническое описание оборудования
- Мультимедийная методика по выполнению лабораторных работ
- Программный комплекс ELAB
- Руководство по выполнению базовых экспериментов
- Комплект модулей:
Модуль «Однофазный источник питания» - 1 шт
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
Модуль «Цифровой осциллограф» - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.
Модуль «Измерительные приборы» 30В - 1 шт
Модуль «Измерительные приборы» 30В - является тремя амперметрами и тремя вольтметрами, скомпонованными в пары (амперметр + вольтметр).
Модуль «Трехфазный генератор» - 1 шт
Модуль «Трехфазный генератор» предназначен для генерации трехфазного выходного напряжения с амплитудой до 12В и частотой до 400Гц.
Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.
Модуль «Функциональный генератор» - 1 шт
Модуль «Функциональный генератор» предназначен для генерации сигналов различной формы с частотой до 100 кГц и амплитудой до 10 В.
Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Сменный модуль "Регулируемый источник питания постоянного тока" предназначен для формирования постоянного напряжения до 10В. Есть возможность грубой и плавной регулировки напряжения и тока защиты с точностью 0.1В и 0.001А соответственно.
Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.
Модуль «ВЧ генератор» - 1 шт
Сменный модуль "ВЧ генератор" предназначен для генерации синусоидального сигнала с частотой до 10МГц, с возможностью амплитудной и частотной модуляции.
Модуль «Электрические цепи» - 1 шт
Назначение Модуль «Электрические цепи» предназначен для проведения лабораторно-практических занятий по разделам: электрические цепи постоянного тока, электрические цепи однофазного переменного тока, электрические цепи трехфазного переменного тока, электрические цепи несинусоидального напряжения, нелинейные электрические цепи, магнитные цепи.
Модуль «Основы цифровой техники» - 1 шт
Назначение Модуль «Основы цифровой техники» предназначен для проведения лабораторно-практических занятий по разделам: логические элементы, триггеры, счетчики, регистры, дешифраторы.
Модуль «Источник вторичного электропитания» - 1 шт
Назначение Модуль «Источники вторичного электропитания» предназначен для проведения лабораторно-практических занятий по разделам: однофазные выпрямители, трехфазные выпрямители, сглаживающие фильтры, стабилизаторы постоянного напряжения.
Модуль «Полупроводниковые приборы» - 1 шт
Модуль «Полупроводниковые приборы» предназначен для проведения лабораторно-практических занятий по исследованию отдельных полупроводниковых приборов, а также функциональных узлов на полупроводниковых элементах.
Модуль «Наборное поле» - 1 шт
Модуль «Наборное поле» предназначен для установки сменных минимодулей, представляющих собой как отдельные радиотехнические компоненты, так и функционально завершенные блоки.
Модуль «Операционные усилители» - 1 шт
Модуль «Операционные усилители» предназначен для проведения лабораторно-практических занятий по изучению различных схем работы операционных усилителей.
Модуль «Автогенераторы» - 1 шт
Предназначен для измерения относительной нестабильности частоты автогенераторов различных типов.
Модуль «Преобразование сигналов в нелинейных цепях»
Модуль «Транзисторные усилители»
Модуль «Исследование амплитудных и частотных детекторов»
Модуль «Исследование усилителя промежуточной частоты и системы АРУ»
Набор минимодулей
Минимодуль представляет собой плату на основе стеклотекстолитовой подложки с расположенным на ней исследуемым элементом либо готовой схемой из радиотехнических компонентов. И обеспечивает проведение одной, нескольких лабораторных работ. Располагается он на модуле «Наборное поле».
