Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры» ✅

Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидравлические системы», «Гидравлика» в системе высшего и среднего профессионального образования, а также будет интересен студентам других строительных специальностей.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Стенд позволяет изучить методы и приборы по измерениям давления, расхода и давления жидкости и газа.

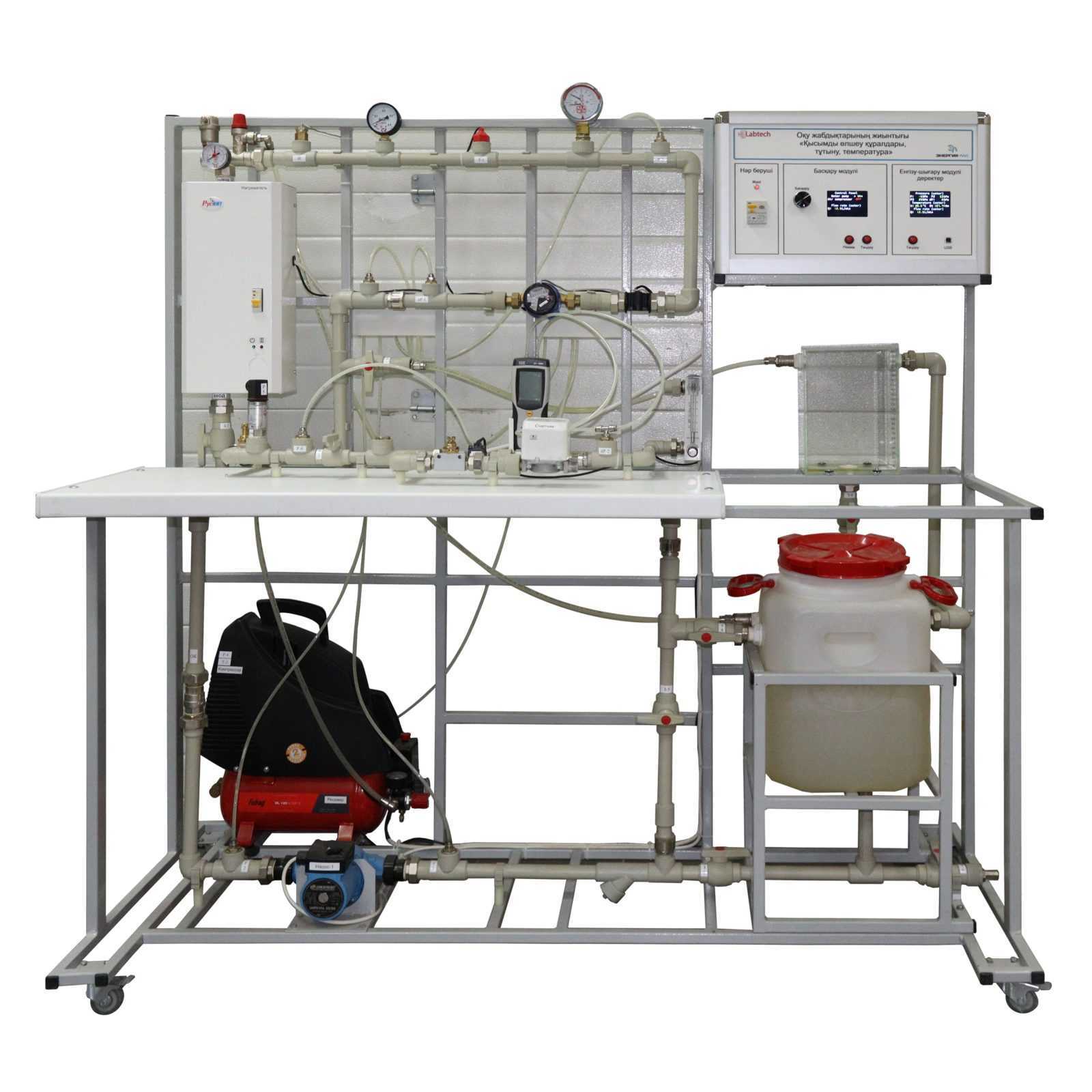

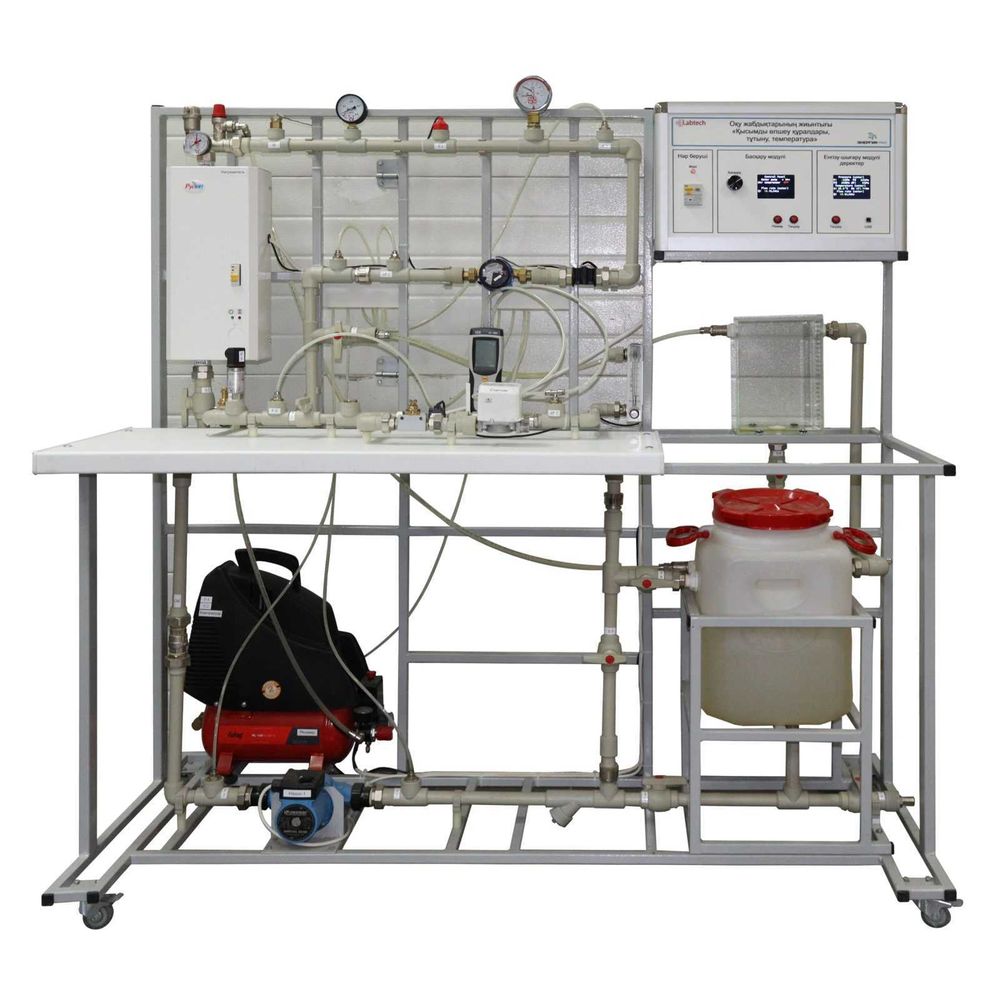

Стенд собран на рамном основании из стального профиля покрытым порошковой краской. На основании прикручена столешница для удобного расположения элементов стенда. Рама установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда. На раме смонтирована гидравлическая и пневматическая системы, состоящие из вспомогательных и исследуемых элементов, а также блок управления стендом.

Гидравлическая система стенда выполнена из полипропиленового трубопровода. На раме установлен бак для жидкости, позволяющий работать со стендом, не подключая его к централизованной системе водоснабжения и канализации. Движение воды в системе осуществляется при помощи циркуляционного насоса. Температура воды с системе изменяется электрическим котлом.

На гидравлической системе расположены следующие исследуемые элементы:

• Терморезистивный преобразователь.
• Манометр.
• Интегральный датчик температуры.
• Термоманометр (стрелочный деформационный манометр; стрелочный термометр).
• Деформационный датчик мембранного типа.
• Счетчик количества воды электронный.
• Расходомер.
• Дифференциальный манометр.

Пневматическая система выполнена из полипропиленового трубопровода. Для подачи воздуха в систему используется компрессор. В пневматическую систему стенда входят следующие элементы:

• Датчик давления пьезорезистивного типа.
• Мембранный датчик давления.
• Дифференциальный датчик давления.
• Дифференциальный манометр.
• Ротаметр.
• Счетчик газа.
• Редукционный клапан.
• Манометры.
• Датчик избыточного давления.
• Датчик температуры.

Преимущества

• Учебное оборудование поставляется в собранном виде
• Пуско-наладочные работы не требуются

Комплект поставки

1. Комплект учебного оборудования «Измерительные приборы давления, расхода, температуры» в сборе
2. Паспорт
3. Методические указания
4. Мультимедийная методика (учебное видео)
5. Руководство по эксплуатации
