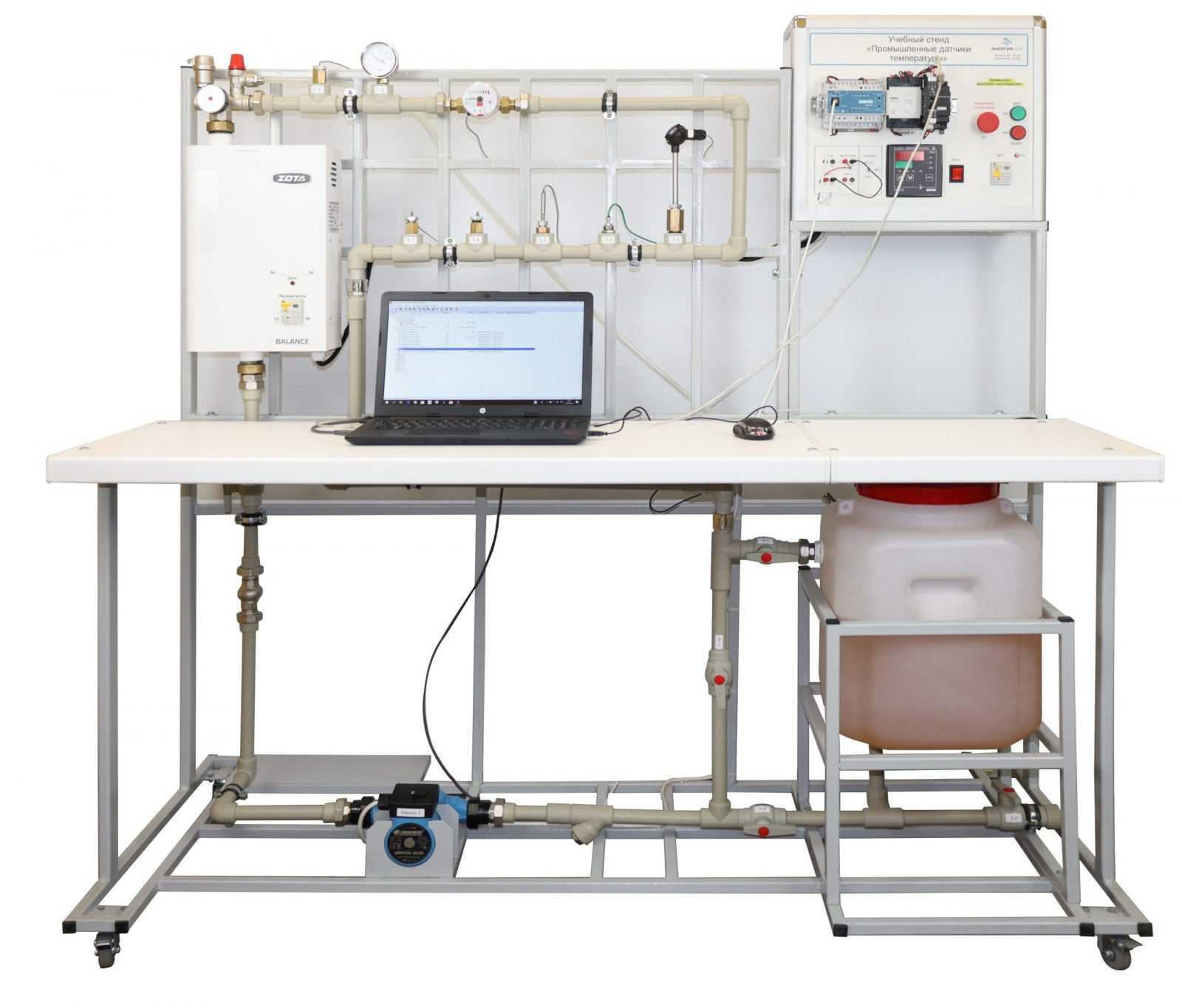

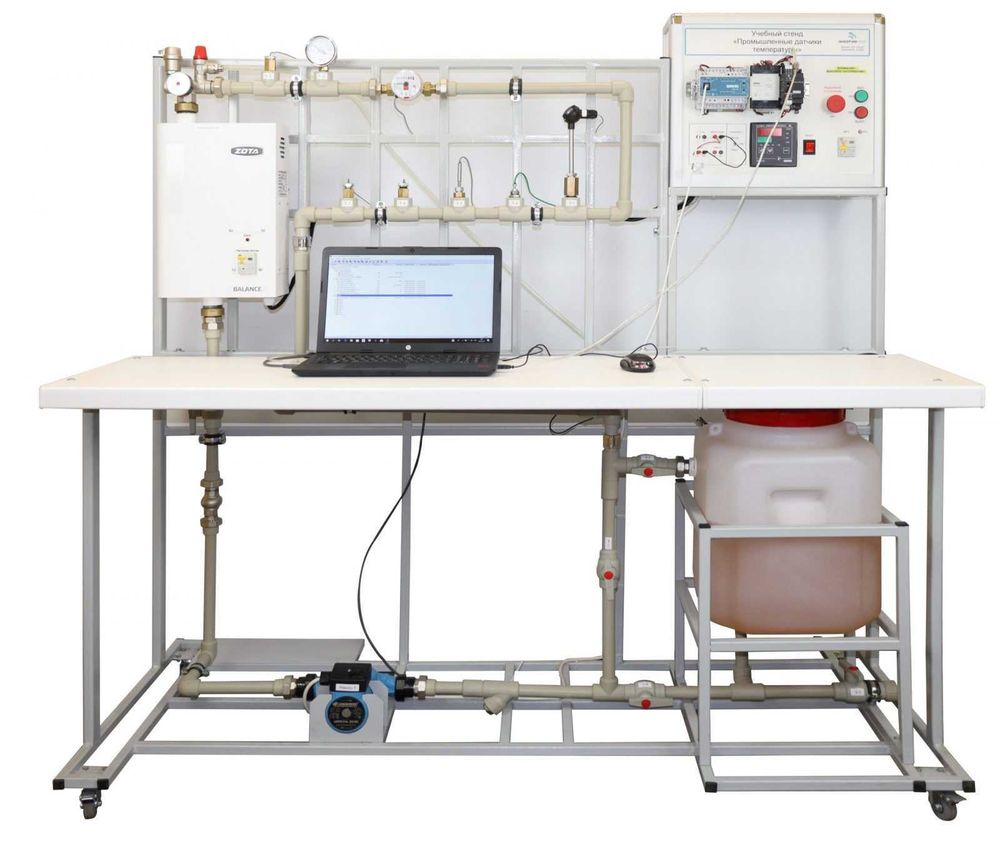

Комплект учебного лабораторного оборудования «Промышленные датчики температуры» ✅

Стенд «Промышленные датчики температуры» предназначен для проведения лабораторных работ по курсу «Технические измерения и приборы» в системе высшего образования

Состав стенда

Рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система, в состав которой входят следующие элементы:

• электрический водонагреватель, работающий в ручном и автоматическом режиме. На входе и выходе водонагревателя установлены два датчика температуры;
• циркуляционный насос;
• датчик расхода жидкости;
• накопительный бак;
• датчик давления;
• запорная арматура.

Вся гидравлическая система выполнена из полипропиленового трубопровода.
Комплект промышленных датчиков температуры, установленных в гидравлическую систему для измерения температуры жидкости. Комплект включает в себя следующие датчики:

• Термопара хромель-копель
• Термопара хромель-алюмель
• Медный термометр сопротивления
• Платиновый термометр сопротивления
• Датчик термопары с выходным сигналом 4…20 мА
• Биметаллический стрелочный термометр.
• Программируемый логический контроллер ОВЕН
• ПИД-регулятор.

Комплект поставки

• Учебный стенд «Промышленные датчики температуры»
• Ноутбук
• USB накопитель с учебным видеороликом, методическими материалами и программным обеспечением
