Комплект учебного лабораторного оборудования «Контроль и регулирование энергоустановки (ГЭС) под управлением компьютера» ✅

Назначение

Учебный лабораторный стенд предназначен для обучения в общеобразовательных учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Учебный лабораторный стенд предназначен для имитации регулирования поведения генерации гидроэлектростанции (ГЭС).

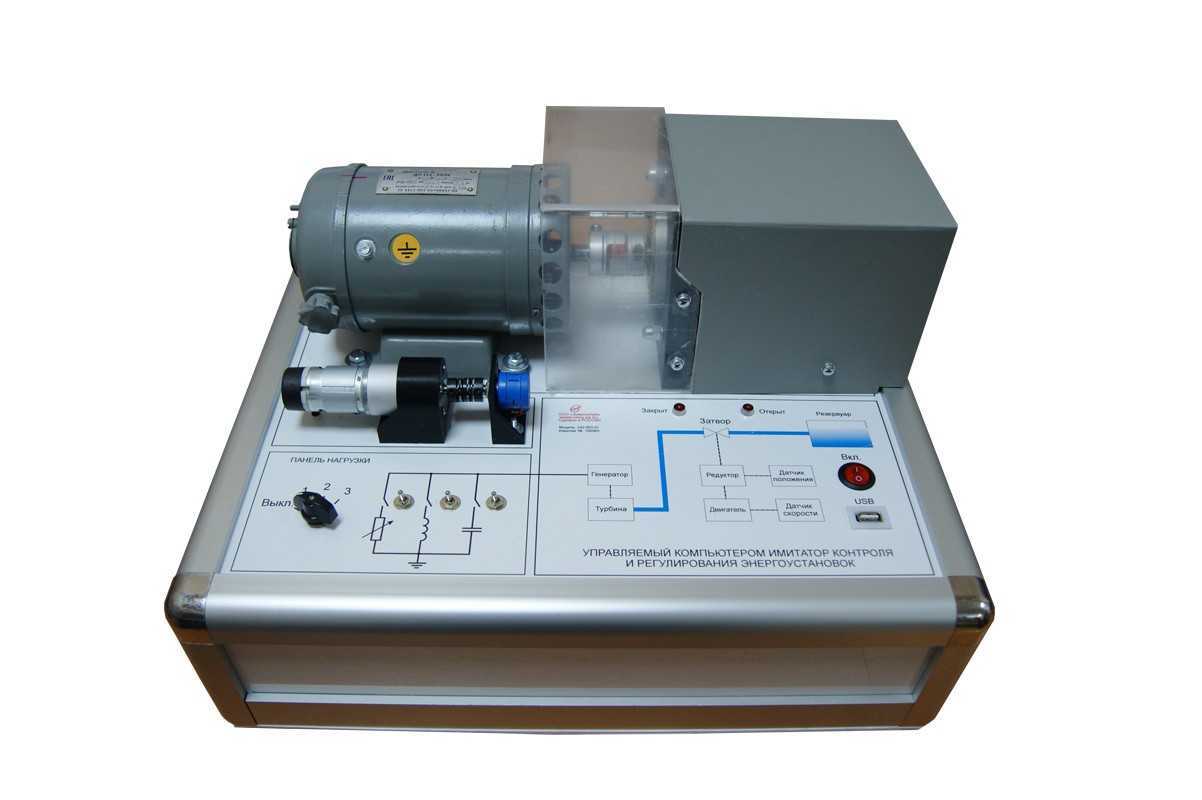

Учебный стенд представляет собой моноблок, в основе которого лежит силовой каркас из анодированного алюминиевого профиля.

На верхней панели учебного моноблока установлены электрические машины, представляющие собой физические модели основных элементов ГЭС.

В качестве физической модели генератора используется синхронный генератор. Генератор соединен валами с физической моделью турбины. В качестве физической модели турбины (для обеспечения вращения генератора) используется двигатель с цифровой системой управления частотой вращения.

В качестве физической модели привода затвора плотины используется мотор-редуктор с установленным датчиком частоты вращения вала двигателя. В качестве датчика положения затвора плотины используется многооборотный прецизионный потенциометр, соединенный с выходным валом мотор-редуктора.

На верхней панели учебного стенда также расположена схема соединений элементов физической модели ГЭС, устройства индикации крайних положений затвора плотины, клавишный выключатель с подсветкой, панель нагрузки генератора, разъем USB для подключения к компьютеру или ноутбуку.

На панели нагрузки установлены тумблеры включения активной, индуктивной и емкостной нагрузки генератора. Активная нагрузка ступенчато регулируется с помощью галетного переключателя.

Комплект поставки

1. Моноблок оборудование вспомогательное «Управляемый компьютером имитатор контроля и регулирования энергоустановок»
2. USB кабель
3. Программное обеспечение на диске
4. Документация:
это учебное оборудование поставляется с 8 инструкциями, в том числе:
4.1. Методические указания на диске
4.2. Мультимедийная методика на диске
