Комплект учебно-лабораторного оборудования «Сила Лоренца»

Комплект учебно-лабораторного оборудования предназначен для проведения лабораторно-практических занятий при изучении раздела физики "Электричество. Магнитные поля" с целью экспериментального определения силы, действующей на проводник с током в магнитном поле.

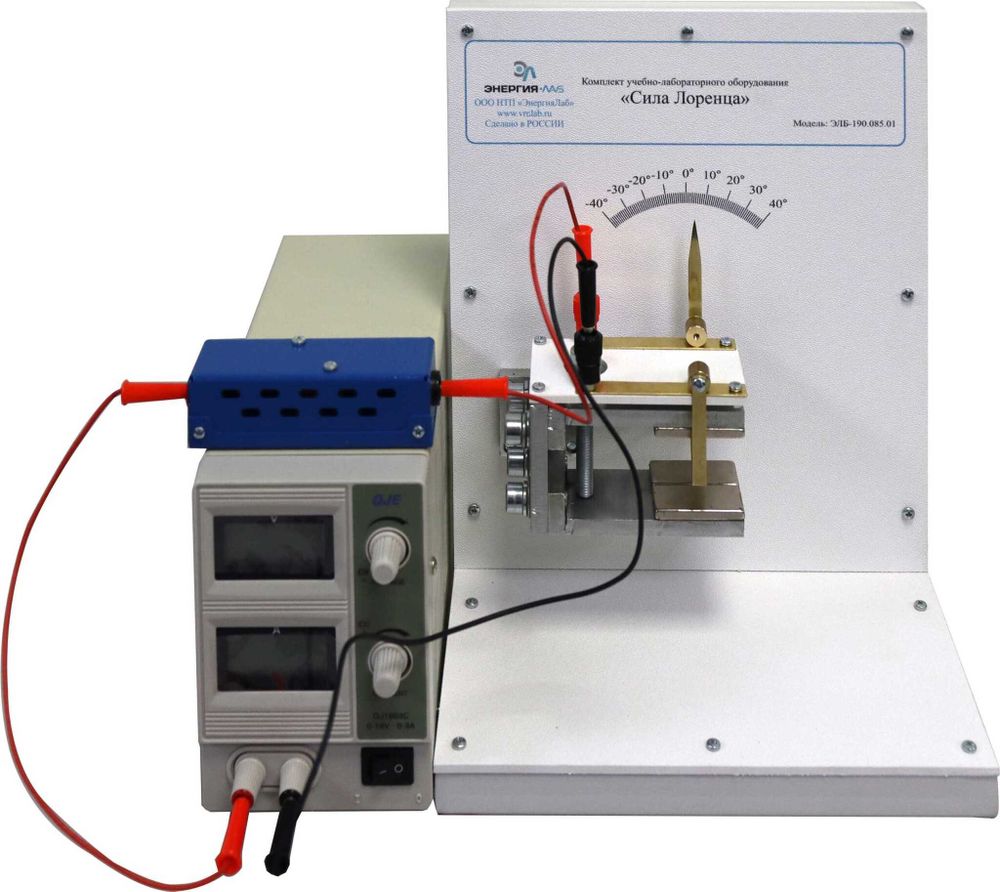

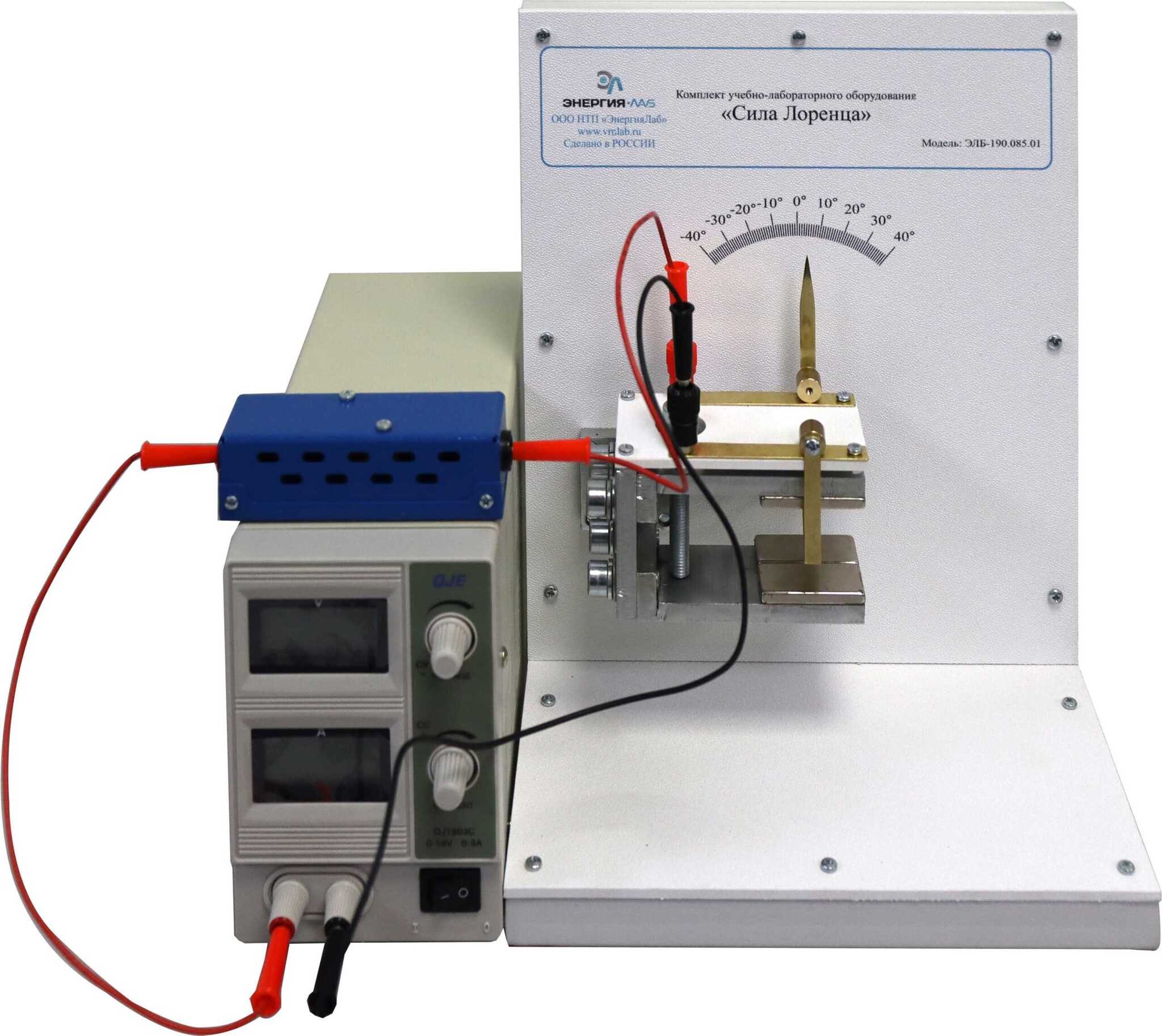

Лабораторный стенд выполнен в настольном исполнении и конструктивно представляет собой размещенную на основании вертикальную стойку, на которой закреплены параллельно магниты, создающие постоянное магнитное поле, и транспортир.

В поле, создаваемом магнитами, на проводниках подвешивается в горизонтальном положении проводник с током. В качестве такого проводника используется латунная пластина.
При замыкании электрической цепи ток, протекающий в проводнике, отклоняет от вертикального положения висящие провода. При измерении угла отклонения с помощью, имеющейся на вертикальной стойке шкалы, определяется сила Лоренца.

В состав лабораторного стенда входят:

• Основание;
• Вертикальная стойка;
• Постоянные магниты –неодимовые;
• Указатель;
• Латунная пластина с проводниками;
• Модуль питания;
• Балластный керамический резистор с сопротивлением 25 Ом и мощностью 25 Вт
• Силовой кабель, соединительные провода.

В комплект поставки, кроме лабораторного стенда входят паспорт оборудования, руководство по эксплуатации, методические указания по выполнению лабораторных работ

Комплект поставки

1. Комплект учебно-лабораторного оборудования «Сила Лоренца»
2. Руководство по эксплуатации
3. Методические указания по выполнению лабораторных работ
4. Гарантийный талон
5. Паспорт
