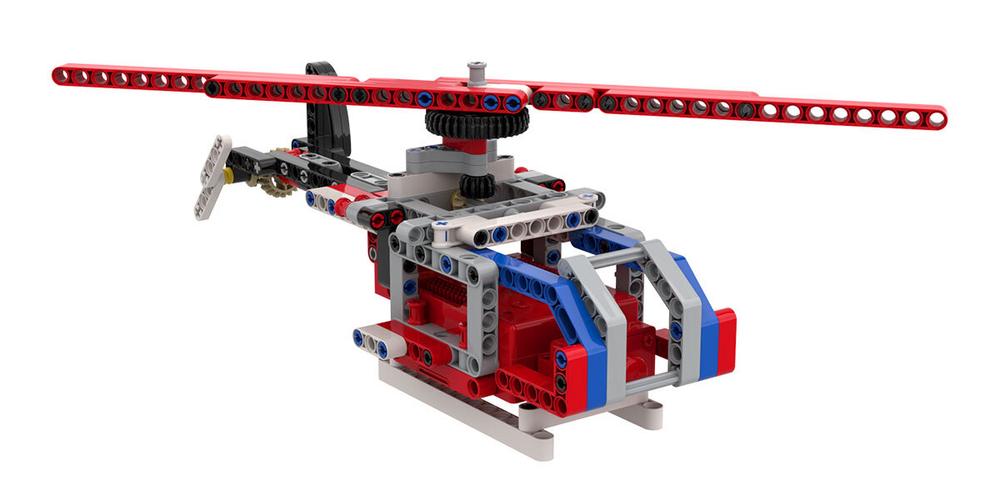

Комплект робототехники на класс R:ED X STEP 1

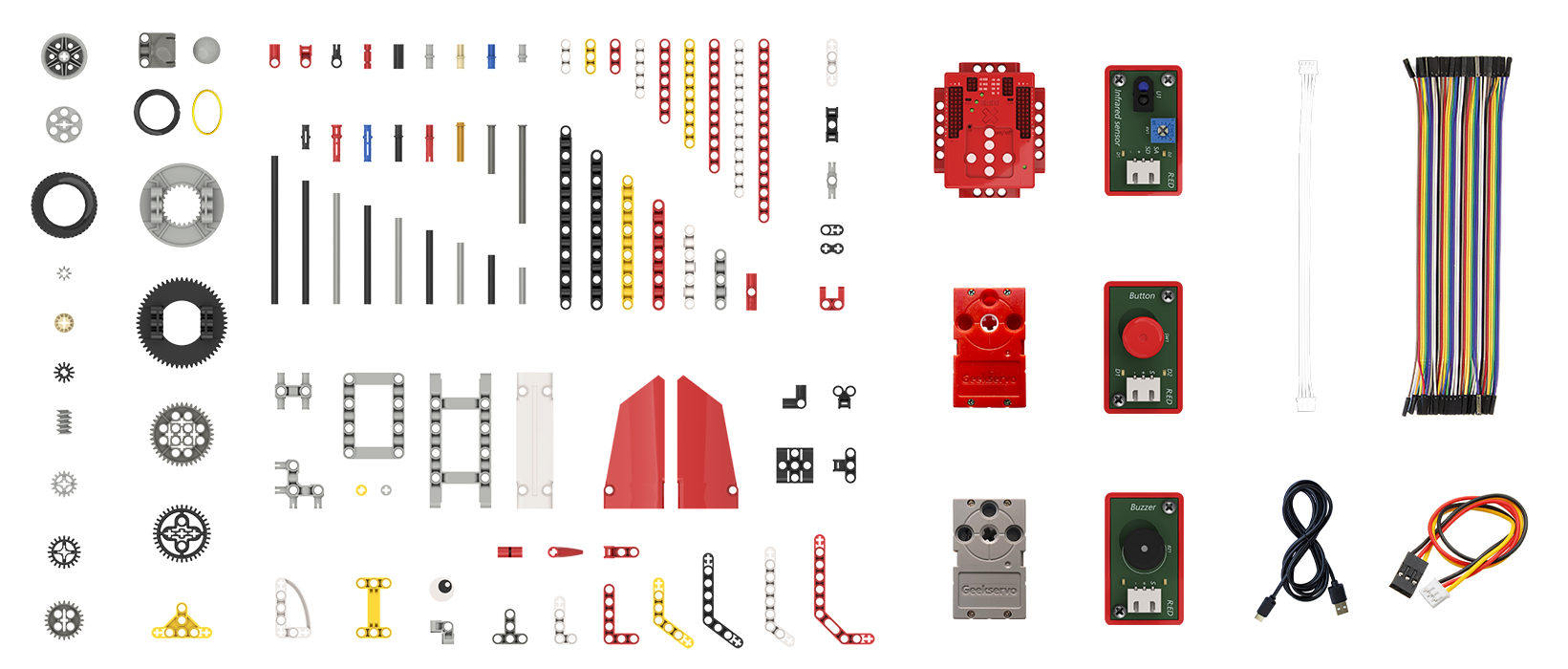

СОСТАВ НАБОРА R:ED X STEP 1

3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ЭЛЕМЕНТОВ НАБОРА R:ED X STEP 1

1. Контроллер R:ED X

Контроллер - многофункциональное устройство на основе 32bit микроконтроллера. На контроллере выведено 27 портов для подключения внешних устройств: 10 цифровых портов, 10 аналоговых портов, 1 USART, 1 I2C, 1 SPI, 4 порта для управления моторами постоянного тока, питание от 6 элементов питания типа AAA напряжением 1.2В. Контроллер поддерживает напряжение от 5В до 12В. Прошивается через порт USB Type C. На лицевой части контроллера есть программируемый джойстик, состоящий из 5 кнопок. Контроллер Lego- и Arduino- совместим.

Технические характеристики:

1. Размер (д*ш*в): 87х70х28мм

2. Питание контроллера: 5-12В

3. Выведено портов: 10 цифровых, 10 аналоговых, UART, SPI, I2C

4. Переключатели напряжения на шинах питания с 3.3.В на 5В

5. Индикатор питания на лицевой панели

6. Кнопка питания ВКЛ\ВЫКЛ на лицевой панели

7. Джойстик состоящий из 5 кнопок на лицевой панели

8. Корпус совместимый с Lego-деталями

9. Порт для прошивки контроллера через порт USB Type-C

10. 3 индикатора прошивки контроллера на лицевой части

1. Мотор R:ED X

Электродвигатель - электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую. Мотор Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Мотор вращает переходный элемент, совместимый с Lego-деталями

3. Рабочее напряжение: 6В

4. Разъем для подключения к другому устройству: F-dupont 2pin

5. Скорость от 200 оборотов в минуту

6. Корпус совместим в Lego-деталями

1. Пассивный зуммер

Зуммер - используются для звукового оповещения в тех устройствах и системах, для функционирования которых в обязательном порядке нужен звуковой сигнал. Зуммер Lego и Arduino совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Корпус, совместимый с Lego-деталями

3. Динамик, в зависимости от поданного на него сигнала, издаёт звук в диапазоне от 0 до 4000 Гц

4. Рабочее напряжение: 5В

5. Разъем для подключения к другому устройству: XH

1. Датчик нажатия

Кнопка – самый простой и доступный из всех видов датчиков. Нажав на нее, вы подаете контроллеру сигнал, который затем приводит к каким-то действиям: включаются светодиоды, издаются звуки, запускаются моторы. Датчик нажатия Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Корпус, совместимый с Lego-деталями

3. Кнопка регистрирует нажатие и, в зависимости от состояния, изменяет состояние сигнального вывода (1\0)

4. Рабочее напряжение: 5В

5. Разъем для подключения к другому устройству: XH

1. Инфракрасный датчик (D)

Датчик содержит 2 элемента - инфракрасный светодиод, который постоянно излучает свет в инфракрасном диапазоне и чувствительный к инфракрасному излучению фотоэлемент. При наличии вблизи датчика отражающей поверхности часть излученного светодиодом света возвращается в фотоэлемент. Чем ближе поверхность и чем она «белее», тем больше света возвращается в приемник и тем выше показания датчика. Датчик линии Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Корпус, совместимый с Lego-деталями

3. (PIN D) Сенсор регистрирует отражение светового сигнала и меняет значение PIN D 1\0 (Белый\Черный цвет)

4. Рабочее напряжение: 5В

5. Разъем для подключения к другому устройству: XH

1. Кабель TYPE C

Кабель для подключения и прошивки контроллера типа USB Type C – USB

Технические характеристики:

1. Длинна 1.8м.

2. Тип интерфейса №1: USB Type C

3. Тип интерфейса №2: USB A

1. Провод 3 pin, F-F, XH, 30см

Провод для подключения внешних устройств к контроллеру R:ED X типа F-F, XH, 30см.

Технические характеристики:

1. Длинна 30см.

2. Тип интерфейса №1: XH

3. Тип интерфейса №2: XH

1. Провод 3 pin, F-F, XH-Dupont, 30см

Провод для подключения внешних устройств к контроллеру R:ED X типа XH-Dupont 30см.

Технические характеристики:

1. Длинна 30см.

2. Тип интерфейса №1: XH

3. Тип интерфейса №2: Dupont

1. Соединительные элементы и блоки для крепления

Конструктивные детали для создания моделей.

Состав деталей: ссылка

1. Контейнер

Контейнер для хранения и транспортировки набора.

Технические характеристики:

1. Размер 385*275*155мм.

1. Дополнительная плата расширение (Junior)

Модуль для подключения внешних устройств с интерфейсами XH. Совместим с контроллером R:ED X.

Технические характеристики:

1. Размер 50х27.1мм.

2. Тип интерфейса: XH

3. Кол-во портов: 6шт.
