Комплект робототехники на класс R:ED X EDU

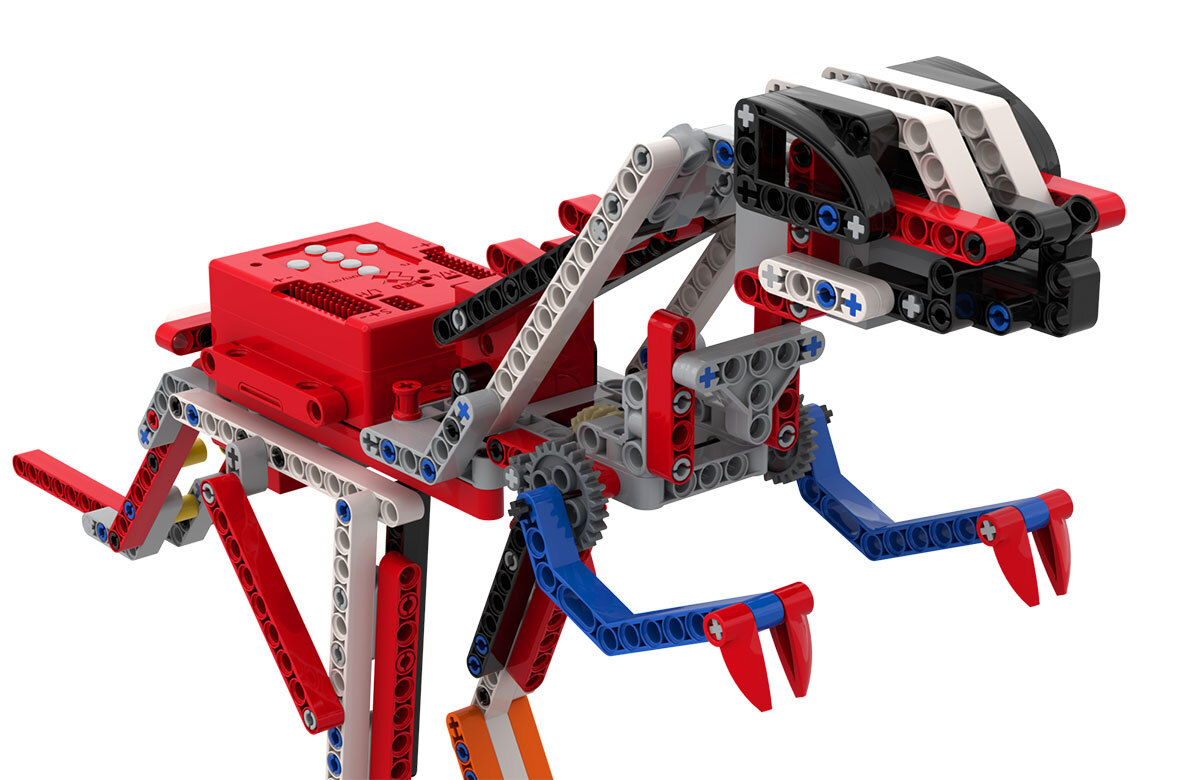

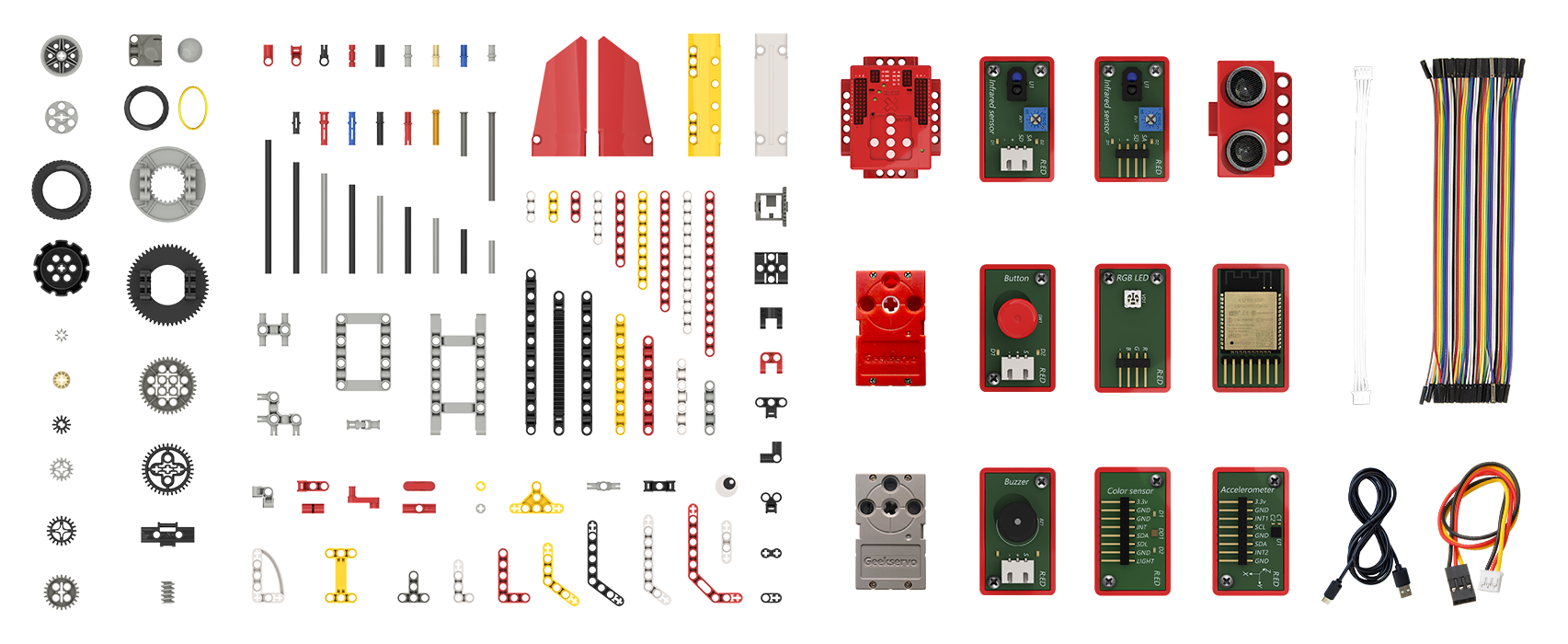

СОСТАВ НАБОРА R:ED X EDU

3. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ЭЛЕМЕНТОВ НАБОРА R:ED X (EDU)

1. Контроллер R:ED X

Контроллер - многофункциональное устройство на основе 32bit микроконтроллера. На контроллере выведено 27 портов для подключения внешних устройств: 10 цифровых портов, 10 аналоговых портов, 1 USART, 1 I2C, 1 SPI, 4 порта для управления моторами постоянного тока, питание от 6 элементов питания типа AAA напряжением 1.2В. Контроллер поддерживает напряжение от 5В до 12В. Прошивается через порт USB Type C. На лицевой части контроллера есть программируемый джойстик, состоящий из 5 кнопок. Контроллер Lego- и Arduino- совместим.

Технические характеристики:

1. Размер (д*ш*в): 87х70х28мм

2. Питание контроллера: 5-12В

3. Выведено портов: 10 цифровых, 10 аналоговых, UART, SPI, I2C.

4. Переключатели напряжения на шинах питания с 3.3.В на 5В

5. Индикатор питания на лицевой панели

6. Кнопка питания ВКЛ\ВЫКЛ на лицевой панели

7. Джойстик состоящие из 5 кнопок на лицевой панели

8. Корпус совместимый с Lego-деталями

9. Порт для прошивки контроллера через порт USB Type-C

10. 3 индикатора прошивка контроллера на лицевой части

1. Мотор R:ED X

Электродвигатель - электрическая машина (электромеханический преобразователь), в которой электрическая энергия преобразуется в механическую. Мотор Lego- и Arduino-совместим.

1. Сервомотор R:ED X

Серводвигатель - электромеханическое устройство, способное устанавливать свой выходной вал в заданное положение и удерживать этот угол. Сервомотор Lego- и Arduino-совместим.

1. деталями на -180°\+180° и

2. RGB светодиод

RGB-светодиод отличается от обычного тем, что содержит 3 небольших кристалла R, G, B, которые вместе могут синтезировать цвета или оттенки RGB-палитры. RGB светодиод Lego- и Arduino-совместим.

1. Пассивный зуммер

Зуммер - используются для звукового оповещения в тех устройствах и системах, для функционирования которых в обязательном порядке нужен звуковой сигнал. Зуммер Lego и Arduino совместим.

1. Ультразвуковой датчик

Ультразвуковой датчик расстояния использует акустическое излучение для определения расстояния до объекта. На показания датчика практически не влияют солнечное излучение и электромагнитные шумы. Ультразвуковой датчик Lego- и Arduino-совместим.

1. Датчик нажатия

Кнопка – самый простой и доступный из всех видов датчиков. Нажав на нее, вы подаете контроллеру сигнал, который затем приводит к каким-то действиям: включаются светодиоды, издаются звуки, запускаются моторы. Датчик нажатия Lego- и Arduino-совместим.

1. Инфракрасный датчик (D)

Датчик содержит 2 элемента - инфракрасный светодиод, который постоянно излучает свет в инфракрасном диапазоне и чувствительный к инфракрасному излучению фотоэлемент. При наличии вблизи датчика отражающей поверхности часть излученного светодиодом света возвращается в фотоэлемент. Чем ближе поверхность и чем она «белее», тем больше света возвращается в приемник и тем выше показания датчика. Датчик передает значение 0 и 1. Датчик линии Lego- и Arduino-совместим.

1. Инфракрасный датчик (A)

Датчик содержит 2 элемента - инфракрасный светодиод, который постоянно излучает свет в инфракрасном диапазоне и чувствительный к инфракрасному излучению фотоэлемент. При наличии вблизи датчика отражающей поверхности часть излученного светодиодом света возвращается в фотоэлемент. Чем ближе поверхность и чем она «белее», тем больше света возвращается в приемник и тем выше показания датчика. Датчик передает значение 0 до 1023. Датчик линии Lego- и Arduino-совместим.

1. Датчик цвета

Датчик цвета регистрирует цвет поверхности. Датчик принимает отраженное световое излучение в видимом диапазоне цветов и кодирует его. Датчик Lego- и Arduino-совместим.

1. Кабель TYPE C

Кабель для подключения и прошивки контроллера типа USB Type C – USB A.

1. Провод 3 pin, F-F, XH, 30см

Провод для подключения внешних устройств к контроллеру R:ED X типа F-F, XH, 30см

1. Провод 1 pin, F-F, Dupont 20см

Провод для подключения внешних устройств к контроллеру R:ED X типа F-F, Dupont, 20см.

1. Провод 3 pin, F-F, XH-Dupont, 30см

Провод для подключения внешних устройств к контроллеру R:ED X типа XH-Dupont 30см.

1. Соединительные элементы и блоки для крепления

Конструктивные детали для создания моделей.

Состав деталей: ссылка

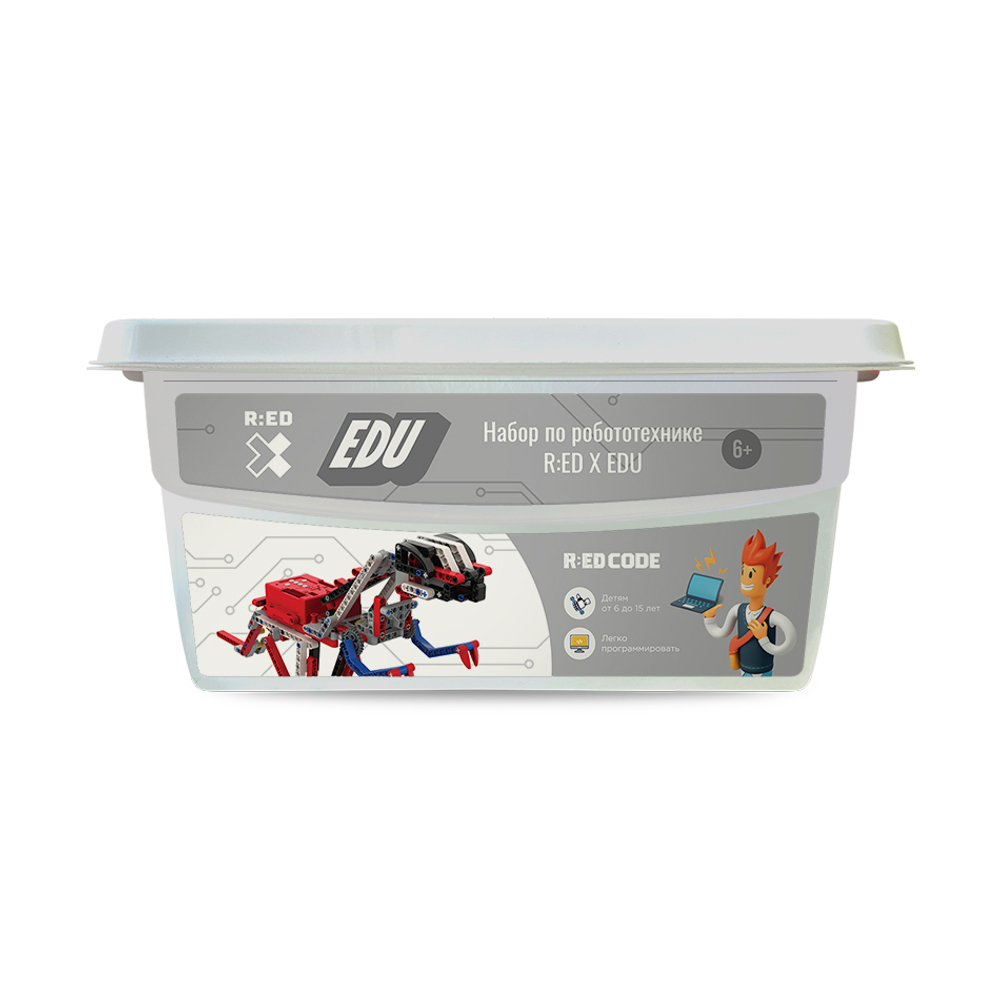

1. Контейнер

Контейнер для хранения и транспортировки набора.

Технические характеристики:

1. Размер 385*275*155мм

1. Wi-Fi/Bluetooth модуль

Модуль для сопряжения контроллера R:ED X c внешними устройствами по интерфейсу WiFi/Bluetooth.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Корпус, совместимый с Lego-деталями

3. Рабочее напряжение: 5В

4. Разъем для подключения к другому устройству: F-dupont 4pin

5. Микроконтроллер ESP 32

1. Акселерометр

Акселерометр - прибор, измеряющий проекцию кажущегося ускорения (разности между истинным ускорением объекта и гравитационным ускорением). Датчик Lego- и Arduino-совместим.

Технические характеристики:

1. Размер (д*ш*в): 40x24x24

2. Корпус, совместимый с Lego-деталями

3. Сенсор считывает вектор ускорения, кодирует его и передает контроллеру по шине I2C.

4. Рабочее напряжение: 3.3В

5. Разъем для подключения к другому устройству: F-dupont 4pin

1. Дополнительная плата расширение (Junior)

Модуль для подключения внешних устройств с интерфейсами XH. Совместим с контроллером R:ED X

Технические характеристики:

1. Размер 50х27.1мм

2. Тип интерфейса: XH

3. Кол-во портов: 6шт.
