Name: Комплект модулей SuBaS для лабораторных работ «Основы цифровой техники»
SKU: SUBAS-K-OCT

/ / / / /

Комплект модулей SuBaS для лабораторных работ «Основы цифровой техники»

Описание

Характеристики

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Комплект включает в себя все необходимые мини-модули для выполнения лабораторных работ по теме «Основы цифровой техники».

Мини-модули предназначены для работы вместе с базовым блоком цифровой лаборатории «SuBaS».

Показать описание полностьюСкрыть описание

Лабораторные работы

Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта.
Реализация логических функций в различных базисах.
Одноразрядные полусумматор и сумматор.
Преобразователь кода и дешифратор.
Исследование D – триггера и делителя частоты.
Исследование JK – триггера.
Исследование универсального регистра.
Исследование двоичного счетчика.
Исследование АЦП.
Исследование ЦАП.
Статические и динамические характеристики логических микросхем.

Комплект поставки

Комплект мини-модулей для программно-аппаратного комплекса «Subas»:
- Двоично-десятичный счетчик
- ИЛИ-НЕ (4 элемента)
- Исключающее ИЛИ (4 элемента)
- И (4 элемента)
- ИЛИ (4 элемента)
- И-НЕ (4 элемента)
- НЕ (4 элемента)
- Двоичный счетчик
- Универсальный регистр
- Модуль генерации логических уровней
- Формирователь импульсов
- Триггер Шмитта
- JK-триггер
- Семисегментный индикатор
- АЦП
- ЦАП
- D-триггер

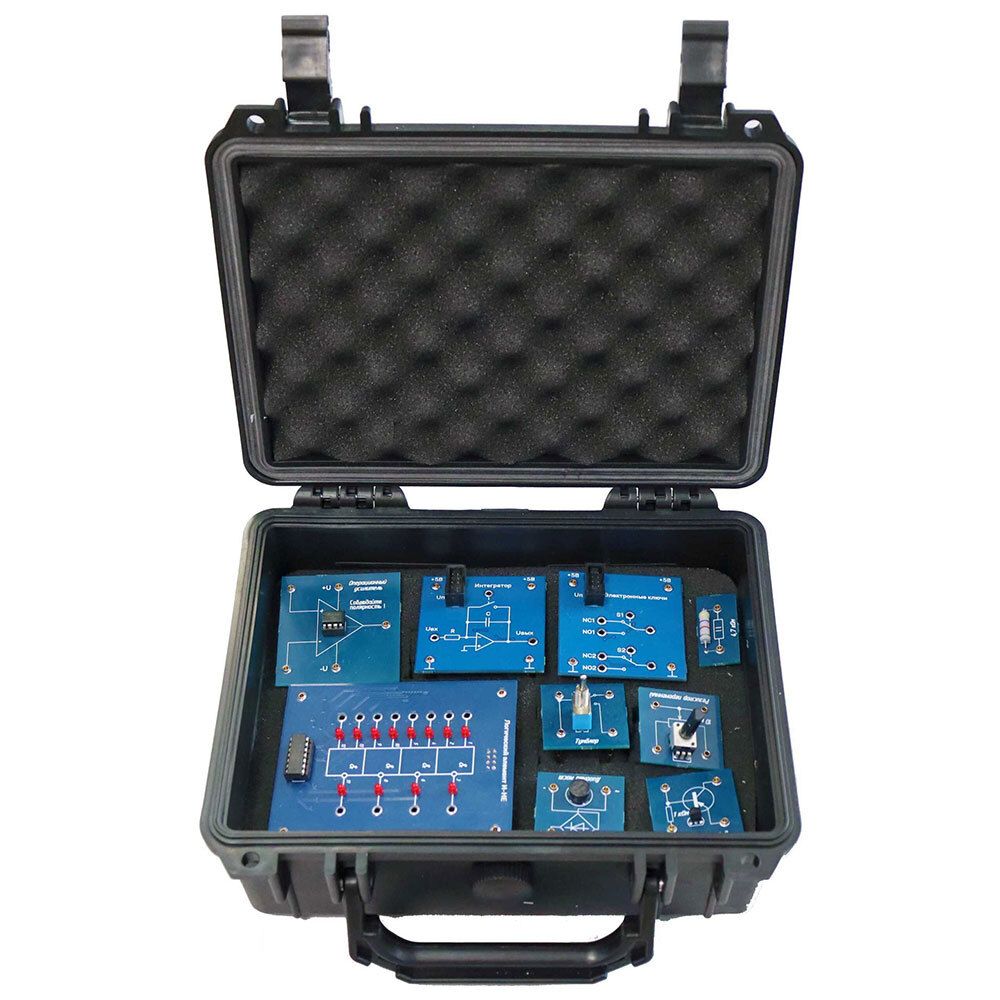

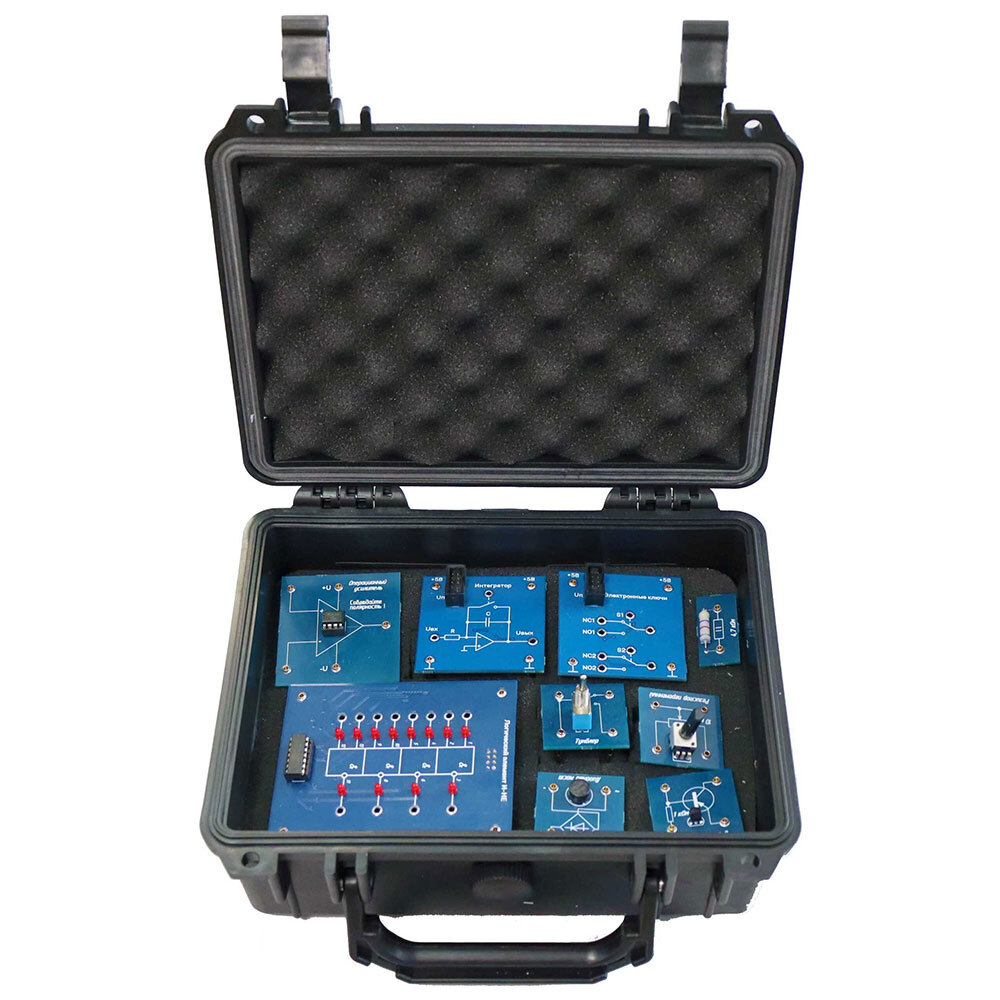

Кейс для хранения мини-модулей
Методические указания к лабораторным работам
