Комплект "Магнитное поле кольцевых токов" PASCO ✅

Комплект для проведения экспериментов по теме "Магнитное поле кольцевых токов" предназначен для определения зависимости напряжённости магнитного поля токоведущих катушек от расстояния от катушки по перпендикулярной оси и проведения сравнения с теоретической кривой. Можно также исследовать влияние изменения расстояния между катушками на форму магнитного поля между катушками Гельмгольца.

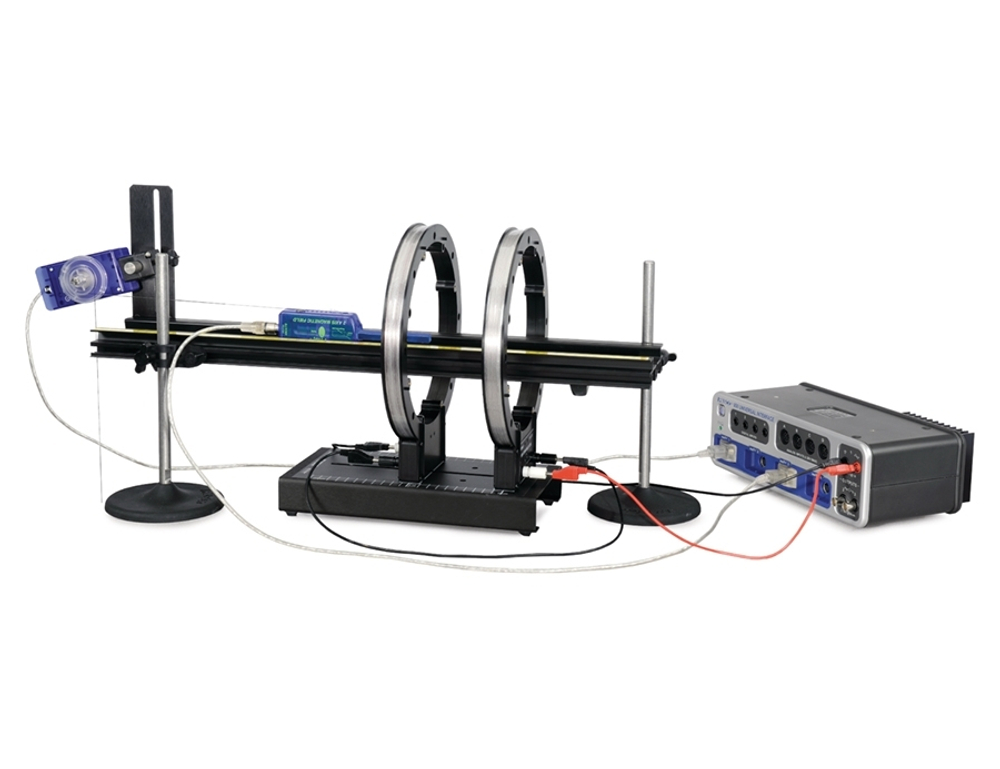

При проведении эксперимента на графике можно увидеть значение индукции магнитных полей разных катушек в зависимости от положения датчика магнитного поля, перемещаемого по скамье сквозь катушки. Положение регистрируется по струне, прикреплённой к датчику магнитного поля, которая также проходит через шкив датчика вращения к подвесному грузу. Особенно интересно сравнить поле катушек Гельмгольца, отстоящих друг от друга на расстоянии радиуса катушки, с полем от катушек, отстоящих на расстоянии, меньшем или большем, чем радиус катушки. Можно исследовать магнитное поле внутри соленоида как в радиальном, так и в осевом направлениях.

Состав комплекта:

• Основание для катушек Гельмгольца
• Электромагнитная катушка (500 витков)
• Первичная и вторичная катушки с сердечником
• Провод соединительный (5 шт., красный цвет)
• Провод соединительный (5 шт., чёрный цвет)
• Скамья оптическая PASCO (60 см)
• Крепление для датчика вращения на динамической скамье
• Набор подвесных грузов PASCO
• Штатив на круглом основании PASCO
• Зажим для крепления оптической скамьи под углом (2 шт.)
• Цифровой датчик магнитного поля (2-осный)
• Цифровой датчик вращения PASCO

Совместимое оборудование:

• Универсальный интерфейс 850 PASCO
• Программное обеспечение PASCO Capstone
