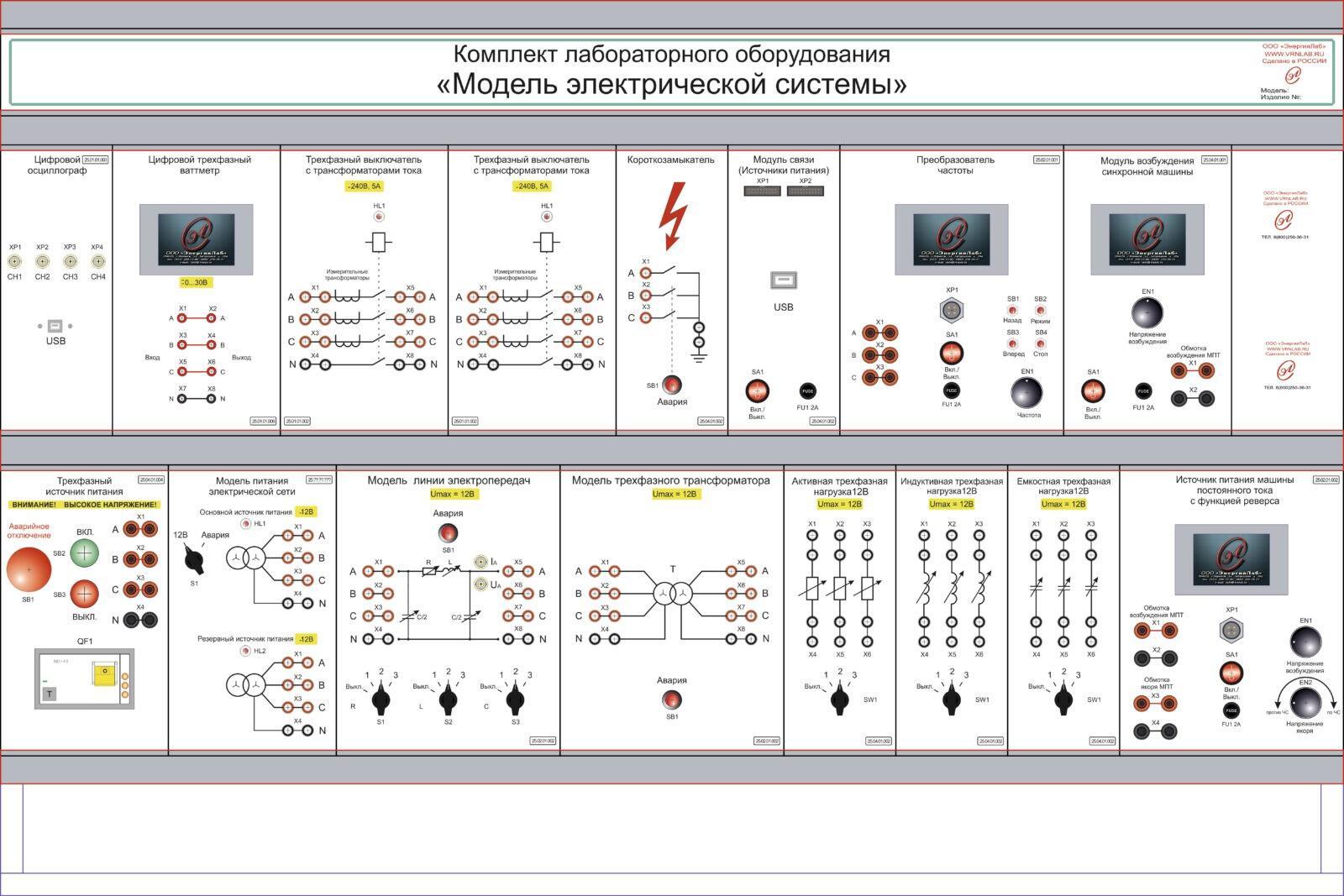

Комплект лабораторного оборудования «Модель электрической системы» выполнен в стендовом исполнении: стойка с установленными модулями и электромашинный агрегат установлены на собственном лабораторном столе.
Рабочее напряжение лабораторного оборудования не превосходит 12В.
Компьютерная версия: наличие ноутбука, осциллографа и программного обеспечения позволяет выполнить осциллографирование переходных процессов, снимать статические и динамические характеристики с помощью виртуальных приборов, а также проводить моделирование работ основных видов релейных защит, а также автоматических устройств, применяемых в электроэнергетических системах.
Комплект поставки
- Ноутбук
- Электромашинный агрегат
- Лабораторный стол
- Стойка для установки модулей
- Комплект соединительных проводов и сетевых шнуров
- Паспорт
- Мультимедийная методика
- Программный комплекс ELAB
- Программный комплекс SIMLAB
- Программное обеспечение для работы с цифровым осциллографом
- Техническое описание оборудование
- Руководство по выполнению базовых экспериментов
- Комплект модулей:
Модуль «Трехфазный источник питания» - 1 шт
Модуль «Трехфазный источник питания» предназначен для ввода трехфазного напряжения 380 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.
Модуль «Модуль связи (Источники питания)» - 1 шт
Назначение Модуль «Модуль связи (источник питания)» предназначен для дистанционного управления совместимыми модулями и низковольтного питания модулей, не предназначенных для автономной работы.
Модуль «Модель питания электрической сети» - 1 шт
Модель питания электрической сети предназначена для формирования трехфазной системы рабочего напряжения амплитудой 12 В, частотой 50 Гц.
Модуль «Модель трехфазного трансформатора» - 1 шт
Назначение Модуль предназначен для исследования трехфазных трансформаторов.
Модуль «Модель линии электропередач» - 1 шт
Назначение Модель линии электропередач представляет собой модель реальной линии электропередач.
Модуль «Активная трехфазная нагрузка 12В» - 1 шт
Сменный модуль «Активная трехфазная нагрузка 12В» предназначена для реализации трехфазной активной нагрузки.
Модуль «Индуктивная трехфазная нагрузка 12В» - 1 шт
Назначение Модуль индуктивная трехфазная нагрузка 12В предназначен для снятия нагрузочных и рабочих характеристик электрических машин.
Модуль «Емкостная трехфазная нагрузка 12В» - 1 шт
Назначение Модуль емкостаная трехфазная нагрузка 12В предназначен для снятия нагрузочных и рабочих характеристик электрических машин.
Модуль «Короткозамыкатель» - 1 шт
Назначение Модуль Короткозамыкатель представляет собой устройство для моделирования режима КЗ с кнопочным управлением.
Модуль «Трехфазный выключатель с трансформаторами тока» - 1 шт
Назначение Выключатель предназначен для подключения/отключения потребителей от источников электроэнергии.
Модуль «Преобразователь частоты» - 1 шт
Модуль «Преобразователь частоты» предназначен для управления трехфазными асинхронными двигателями со стабилизацией по частоте или по оборотам, имеется реверс.
Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
Сменный модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для управления двигателями постоянного тока с возможностью регулировать и напряжение обмотки якоря, и напряжение обмотки возбуждения.
Модуль «Модуль возбуждения синхронной машины» - 1 шт
Модуль «Модуль возбуждения синхронной машины» предназначен для возбуждения синхронной машины с магнитоэлектрической системой возбуждения.
Модуль «Цифровой осциллограф» - 1 шт
Модуль «Цифровой осциллограф» предназначен для осциллографирования переходных процессов, снятия статических и динамических характеристик.
Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
Модуль "Цифровой трехфазный ваттметр" (~0...380В) предназначен для измерения мощности, потребляемой от трехфазной сети.
