Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» ✅

Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

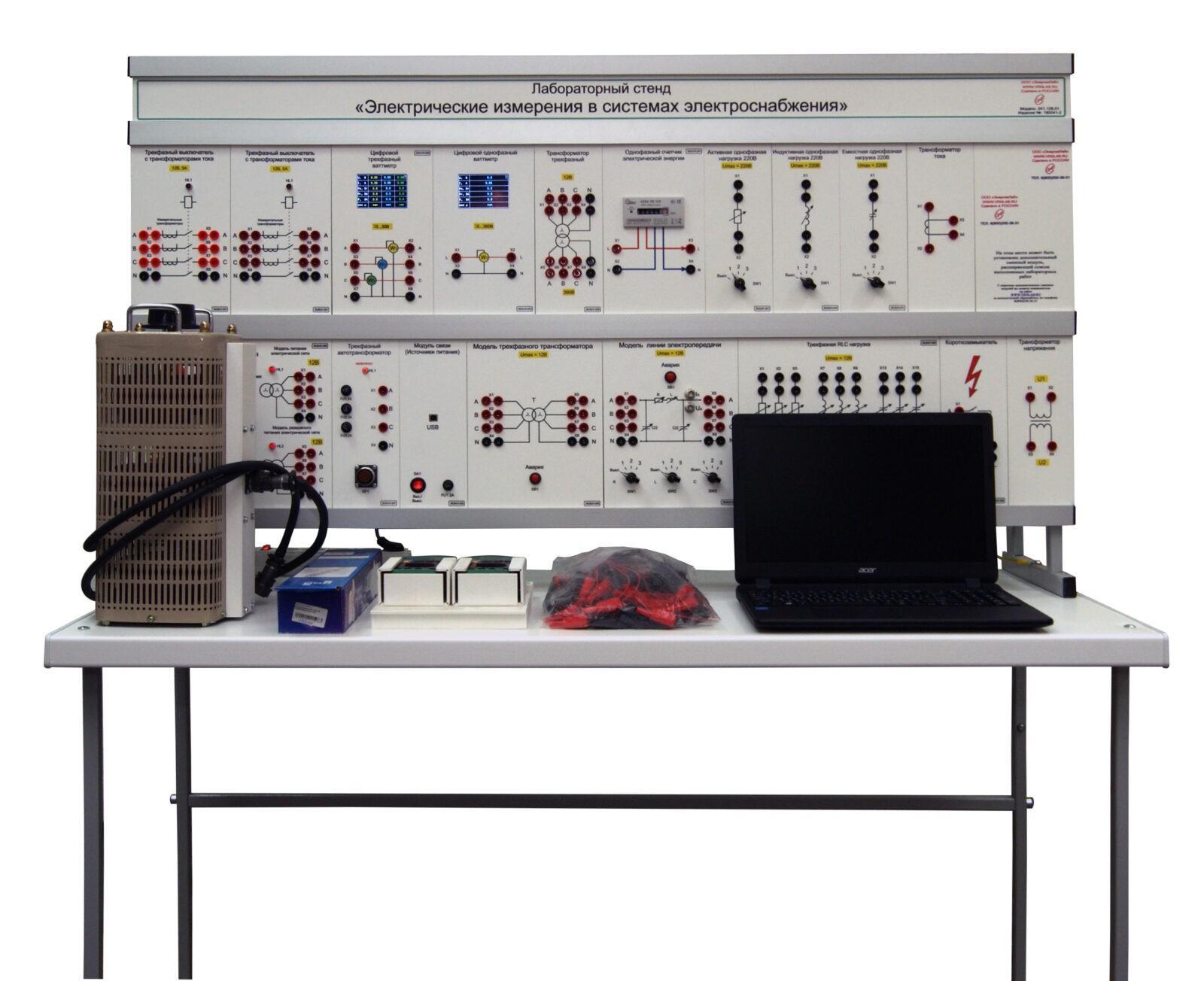

Комплект лабораторного оборудования «Электрические измерения в системах электроснабжения» выполнен в стендовом исполнении: стойка с установленными модулями установлены на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Рабочее напряжение лабораторного оборудования не превосходит 12В.

Компьютерная версия: наличие ноутбука и программного обеспечения позволяет выполнить снимать статические и динамические характеристики с помощью виртуальных приборов.

Комплект поставки

1. Ноутбук
2. Лабораторный стол
3. Стойка для установки модулей
4. Комплект соединительных проводов и сетевых шнуров
5. Паспорт
6. Мультимедийная методика
7. Программный комплекс ELAB
8. Техническое описание оборудование
9. Краткие теоретические сведения
10. Руководство по выполнению базовых экспериментов
11. Комплект модулей:

Модуль «Модель трехфазного трансформатора» - 1 шт
Назначение Модуль предназначен для исследования трехфазных трансформаторов.

Модуль «Модель линии электропередач» - 1 шт
Назначение Модель линии электропередач представляет собой модель реальной линии электропередач.

Модуль «Трехфазная RLC нагрузка» - 1 шт
Назначение Трехфазная RLC нагрузка 12 В предназначена для реализации различного вида нагрузки.

Модуль «Короткозамыкатель» - 1 шт
Назначение Модуль Короткозамыкатель представляет собой устройство для моделирования режима КЗ с кнопочным управлением.

Модуль «Трехфазный выключатель с трансформаторами тока» - 2 шт
Назначение Выключатель предназначен для подключения/отключения потребителей от источников электроэнергии.

Модуль «Трехфазный автотрансформатор» - 1 шт
Модуль «Трехфазный автотрансформатор» предназначен для преобразования входного трехфазного напряжения 380В в выходное напряжение с заданным значением.

Модуль «Однофазный счетчик электрической энергии» - 1 шт
Однофазный счетчик электрической энергии предназначен для учета активной электроэнергии в однофазных цепях переменного тока.

Модуль «Мультиметры» - 1 шт
Модуль «Мультиметры» предназначен для измерения напряжения, тока и сопротивления.

Модуль «Активная однофазная нагрузка 220В» - 1 шт
Модуль «Активная однофазная нагрузка 220В» предназначена для реализации однофазной активной нагрузки.

Модуль «Трансформатор трехфазный» - 1 шт
Модуль «Трансформатор трехфазный» предназначен для исследования трехфазного трансформатора.

Модуль «Индуктивная однофазная нагрузка 220В»
Модуль «Индуктивная однофазная нагрузка 220В» предназначена для реализации однофазной индуктивной нагрузки.

Модуль «Емкостная однофазная нагрузка 220В»
Модуль «Емкостная однофазная нагрузка 220В» предназначена для реализации однофазной емкостной нагрузки.

Модуль «Трансформатор тока»
Модуль «Трансформатор тока» предназначен для изучения схем включения измерительных приборов.

Модуль «Трансформатор напряжения»
Модуль «Трансформатор напряжения» предназначен для изучения схем включения измерительных приборов.
