Комплект для проведения экспериментов по теме "Постоянный и переменный ток" PASCO эффективно учит основам электрических цепей с переменным и постоянным током.

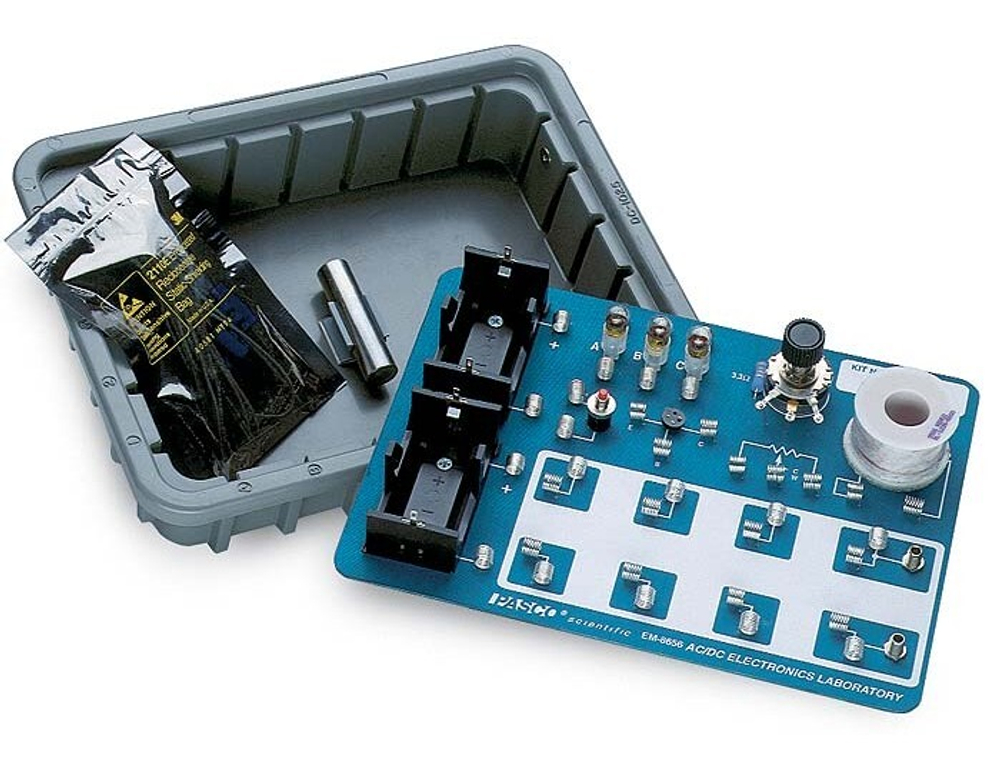

Лоток для хранения вмещает все входящие в комплект компоненты, уменьшая вероятность потери конденсаторов, резисторов и т.д. Для автономного использования требуются две батареи D типа (не входят в комплект).
Использование комплекта для проведения экспериментов по теме "Постоянный и переменный ток" PASCO с универсальными интерфейсами 550 или 850 PASCO и ПО SPARKvue или Capstone позволяет учащимся собирать и анализировать данные о напряжении и силе тока.
Возможно использование в различных комбинациях:
- С универсальным интерфейсом 550 PASCO или с 850 универсальным интерфейсом PASCO
- С цифровым датчиком силы тока и напряжения PASCO
- С беспроводным цифровым датчиком напряжения PASCO и с беспроводным цифровым датчиком тока PASCO и функциональным генератором.
В состав входят:
- микросхема 18 см х 25 см
- резистор (4,7 Ом - 229 кОм, 5%, 0,25-5 Вт) (24 шт.)
- конденсатор (1 мкФ - 330 мкФ) (7 шт.)
- диод (6 шт.)
- транзистор (2 шт.)
- светодиод (4 шт.)
- держатель элементов питания (2 шт.)
- электрический патрон (3 шт.)
- лампа (3 шт.)
- компонентный соединитель (36 шт.)
Эксперименты
- Экспериментальная панель
- Лампы в цепях
- Закон Ома
- Сопротивление в цепях
- Напряжение в цепях
- Сила тока в цепях
- Правила Кирхгофа
- Конденсаторы в цепях
- Диоды
- Транзисторы
Компьютерные эксперименты
- Второй закон Ома
- RC-цепь
- LR-цепь
- LRC-цепь
- Диодная лаборатория. Часть 1
- Диодная лаборатория. Часть 2
- Эксперимент с транзисторами № 1 – транзистор n-p-n в качестве цифрового переключателя
- Эксперимент с транзисторами № 2 – коэффициент усиления по току. Эмиттерный повторитель n-p-n
- Эксперимент с транзисторами № 3 – усилитель с общим эмиттером
- Индукция – движение магнита через катушку
В состав комплекта для проведения экспериментов по теме "Постоянный и переменный ток" PASCO входит руководство для преподавателя с образцами данных для каждого эксперимента.
Примеры экспериментов:
Напряжение в цепи - учащиеся создают цепи с тремя резисторами в различных конфигурациях. Цепи питаются от двух батарей типа D, а для измерения падения напряжения на резисторах в каждой конфигурации используется мультиметр. Учащимся предлагается сформулировать закономерности, которые они наблюдают при падении напряжения в различных цепях.
RC цепи - Особенности использования генератора сигналов для управления RC-цепью. Датчик напряжения используется для измерения напряжения на конденсаторе по мере его зарядки. График напряжения-времени создается в в программном обеспечении SPARKvue или Capstone. Затем учащимся предлагается использовать эту информацию для расчета постоянной времени для цепи.

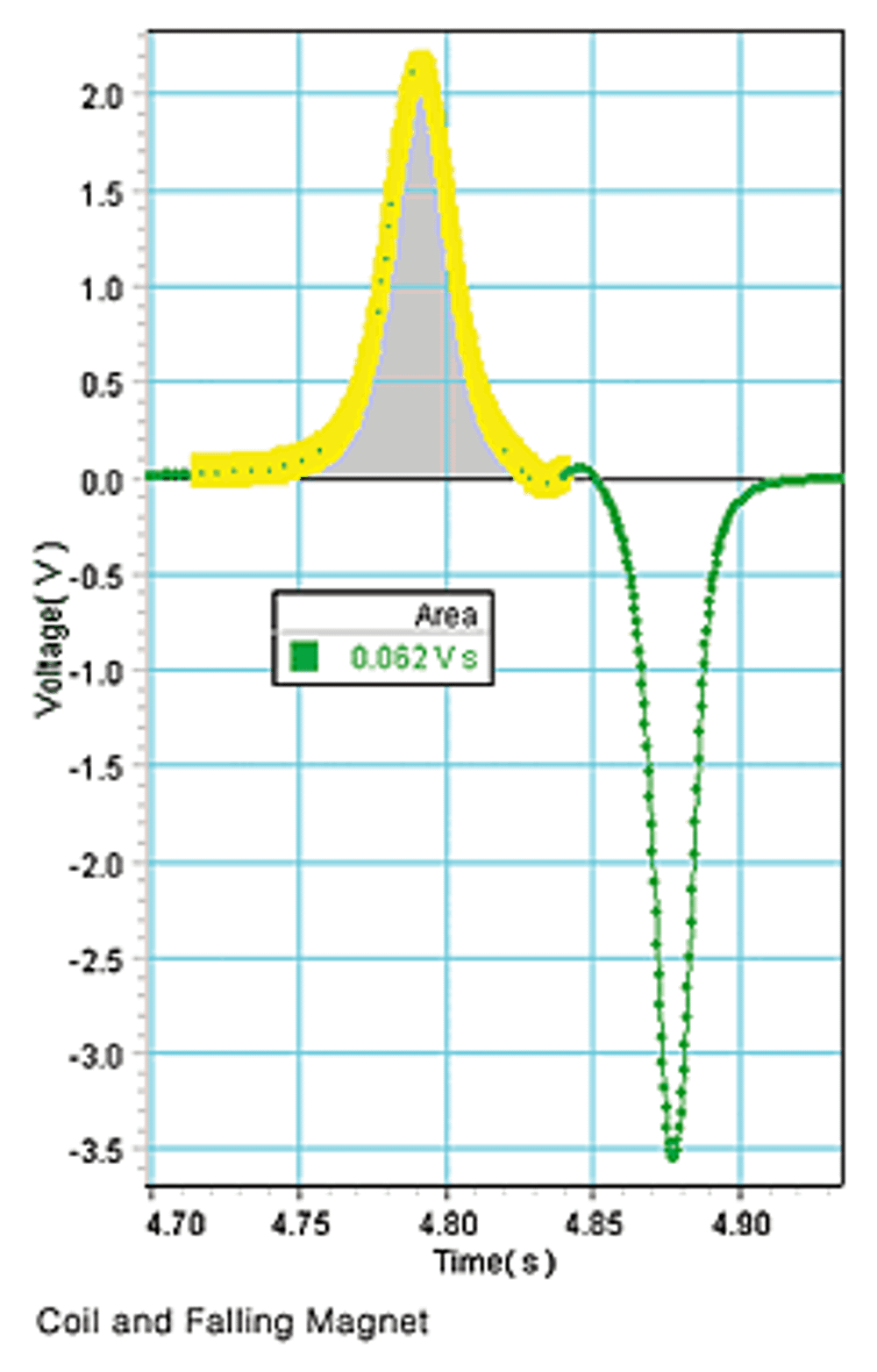

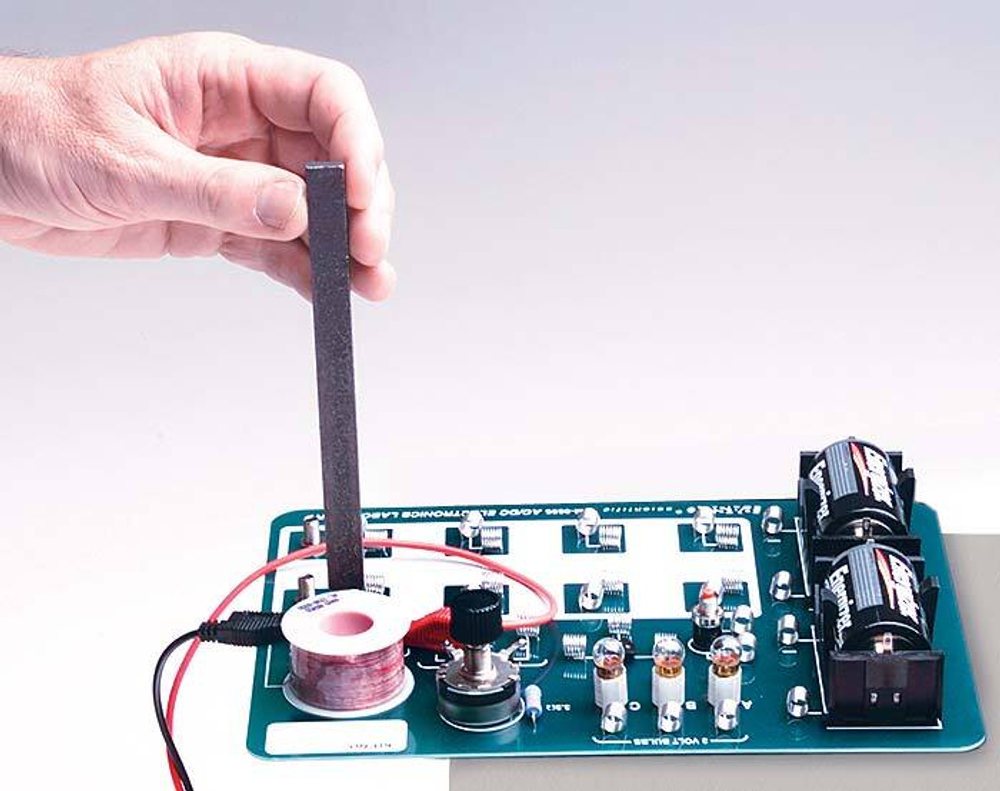

Индукция - используя программное обеспечение SPARKvue или Capstone и датчик напряжения, учащиеся могут измерить электродвижущую силу (ЭДС), возникающую при прохождении магнита через катушку. Интегрируя график напряжения-времени, учащиеся также могут измерить изменения магнитного потока, создаваемого магнитом.
