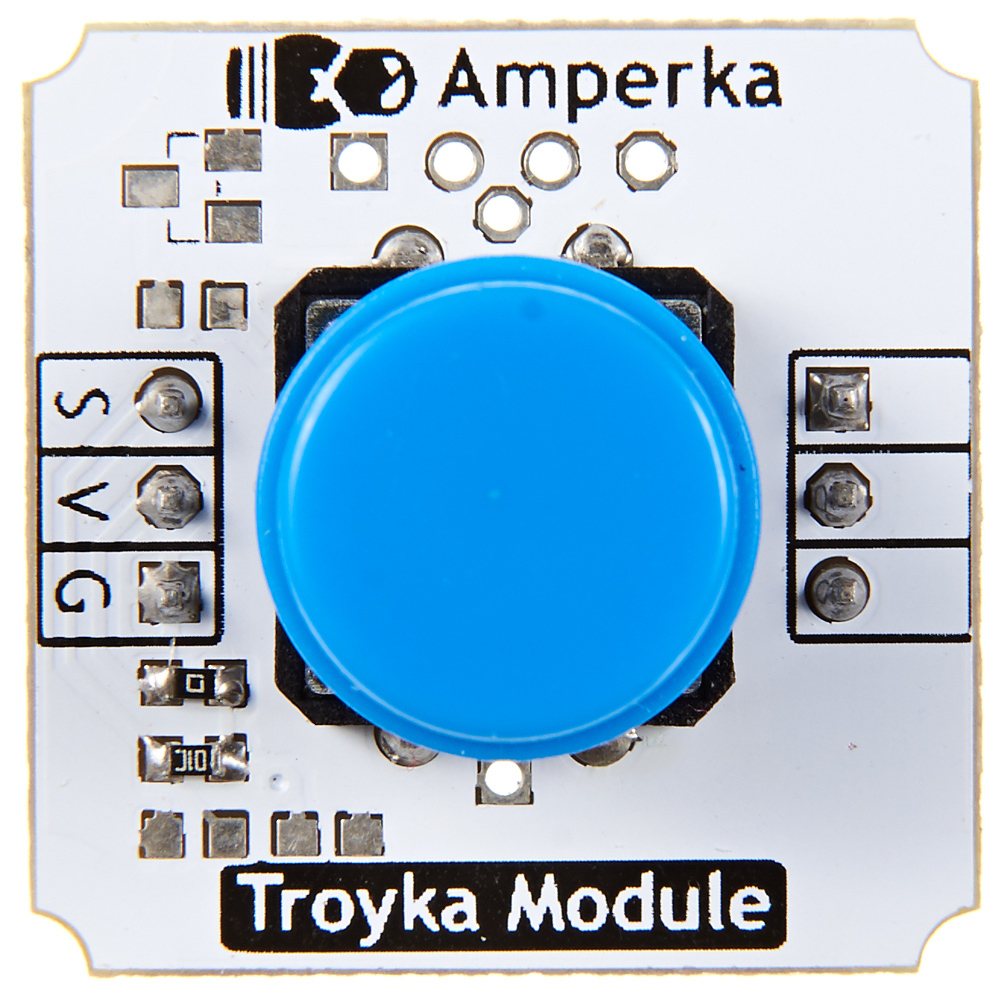

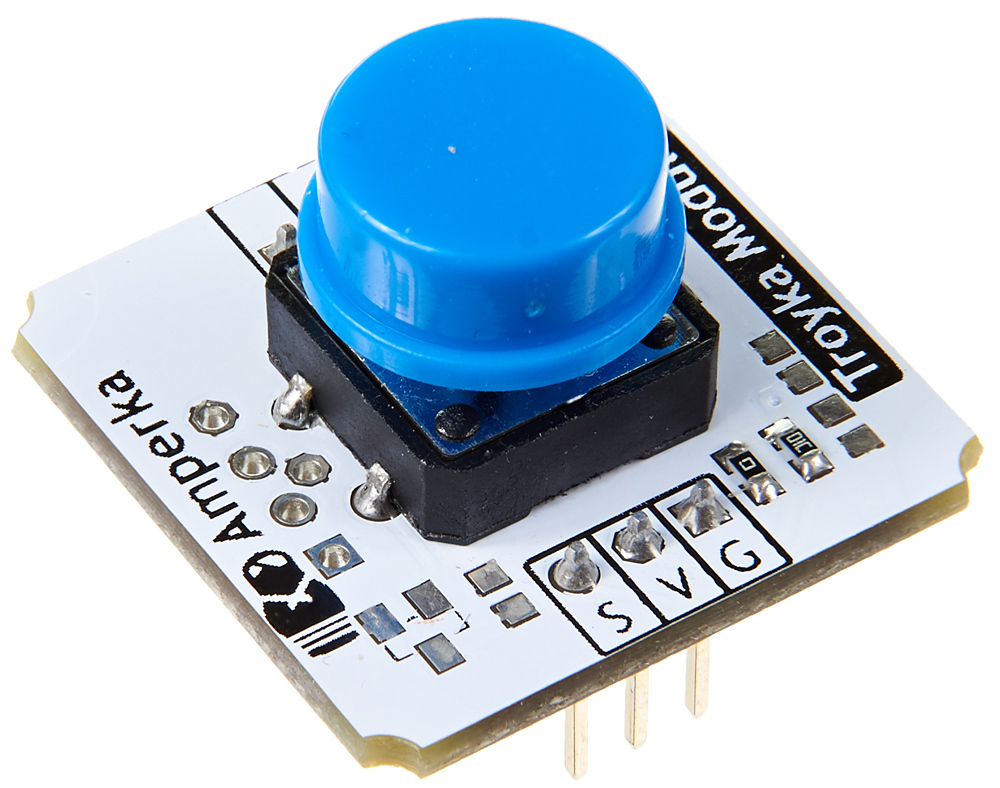

Troyka-модуль "Кнопка" Амперка AMP-B009

В современном мире нас повсюду окружают кнопки. Практически ни одно электронное устройство не обходится без них. Наверное, человеку из средневековья кнопка показалась бы чем-то магическим, потому что после нажатия на кнопку может произойти что угодно! Приедет лифт или зажгутся огни? Взлетит ракета или приготовится кофе? Только вы знаете, какая магия произойдёт после нажатия кнопки на вашем устройстве.

Модуль из серии Troyka Module можно красиво разместить на лицевой панели вашего устройства, прикрутив его винтами М3.

Подключение

Кнопка, по своей сути – это цифровой датчик. Пока кнопка не зажата, датчик отдаёт логическую единицу; когда кнопка зажата – логический ноль.

Модуль с кнопкой подключается к управляющей электронике через 3 провода. При подключении к Arduino будет крайне удобно использовать Troyka Shield. Шлейф для подключения включён в комплект.

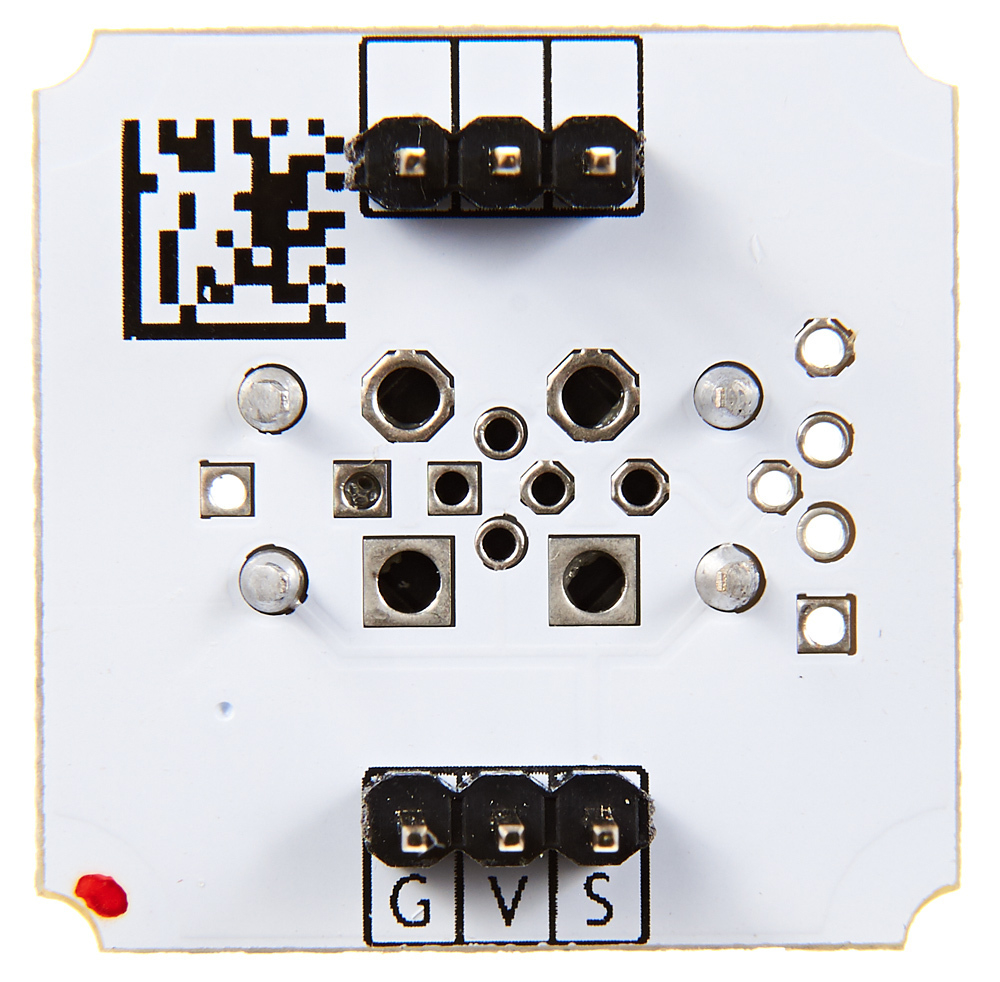

Возьмите Troyka Slot Shield и избавьтесь от проводов – для надёжной фиксации на шилде мы добавили модулю второй комплект ножек.

Также модуль физически совместим с breadboard’ом.

Характеристики

• Сопротивление изолятора кнопки: 100 МОм
• Рабочий ток кнопки: 50 мА
• Сопротивление подтягивающего резистора: 10 кОм
• Рабочее напряжение: 12 В
• Диаметр колпачка: 11,8 мм
• Габариты: 25,4×25,4 мм
