Камера Raspberry Pi Camera Module 3

Особенности

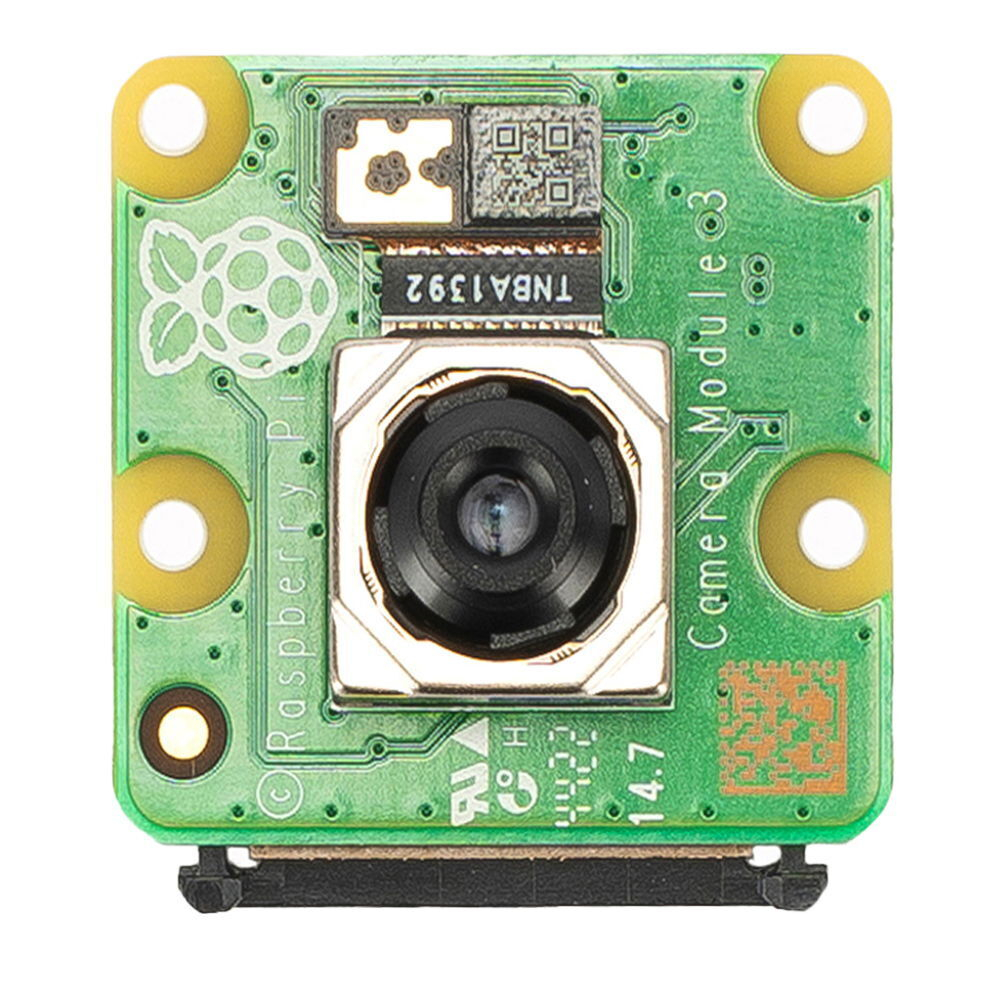

Камера построена на продвинутом сенсоре изображения Sony IMX708 для мобильных устройств. Светочувствительная КМОП-матрица формата 1/2,43” с обратной подсветкой и разрешением 12 мегапикселей даёт более детализированное изображение с меньшим количеством шумов, чем у остальных камер для Raspberry Pi, и поддерживает съёмку фото/видео в HDR. Именно поэтому Camera Module 3 подходит для сложных условий съёмки при высокой или низкой освещённости. А навестись на резкость помогает шустрая система автоматической фокусировки PDAF с программным управлением механизированным фокусом.

В отличие от USB-камер, модуль Camera Module 3 спроектирован специально для семейства плат Raspberry Pi. Он подключается напрямую к видеочипу VideoCore и экономит системные ресурсы, при этом USB-порты остаются свободными для другой периферии.

Подключение

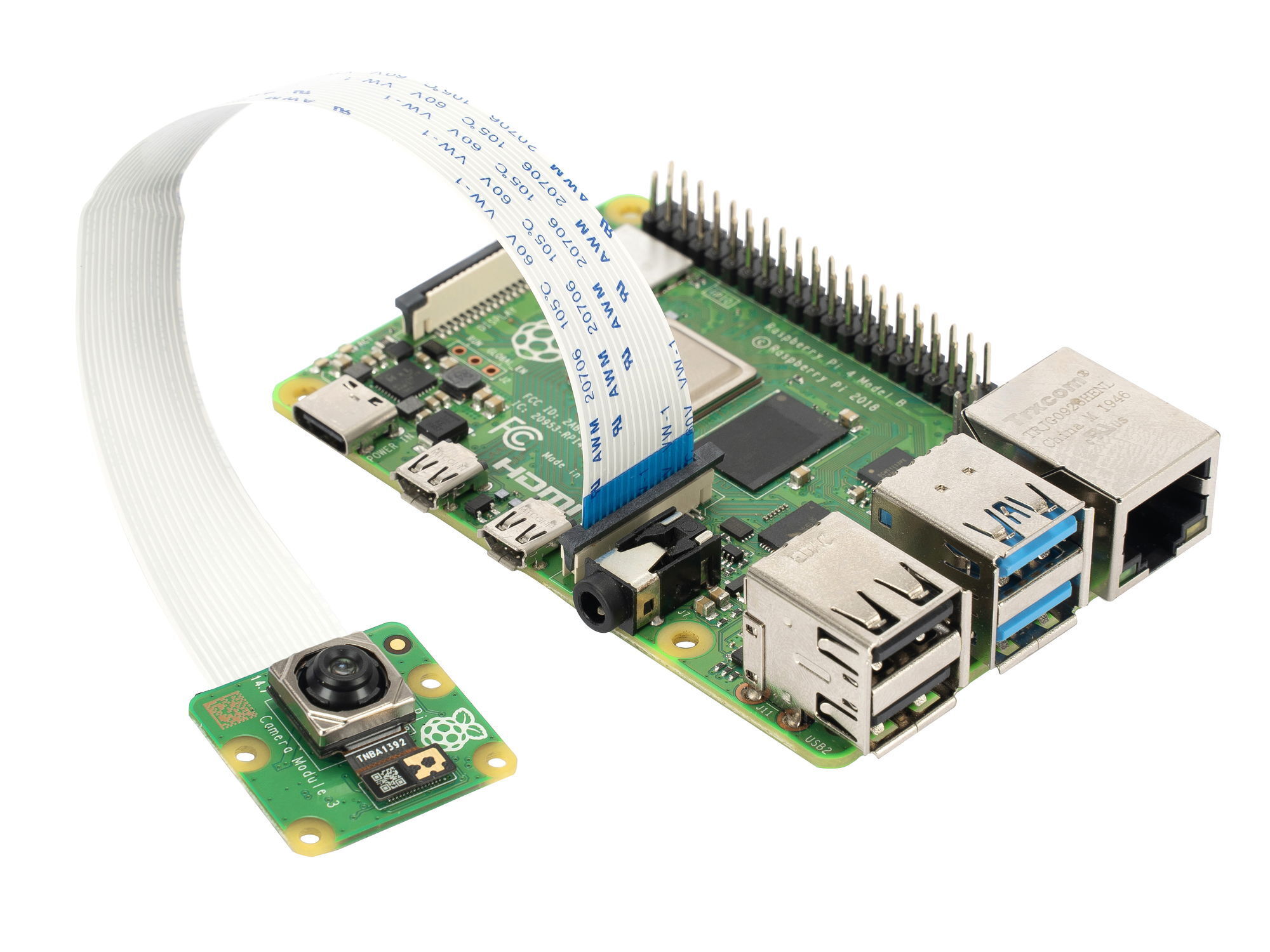

Камера подключается к Raspberry Pi плоским FFC-шлейфом в разъём CSI (Camera Serial Interface). Комплектный шлейф длиной 20 см подходит к одноплатникам форм-фактора Model A и Model B, а для плат семейства Zero / Zero W понадобится шлейф FFC под мини-разъём CSI.

Комплектация

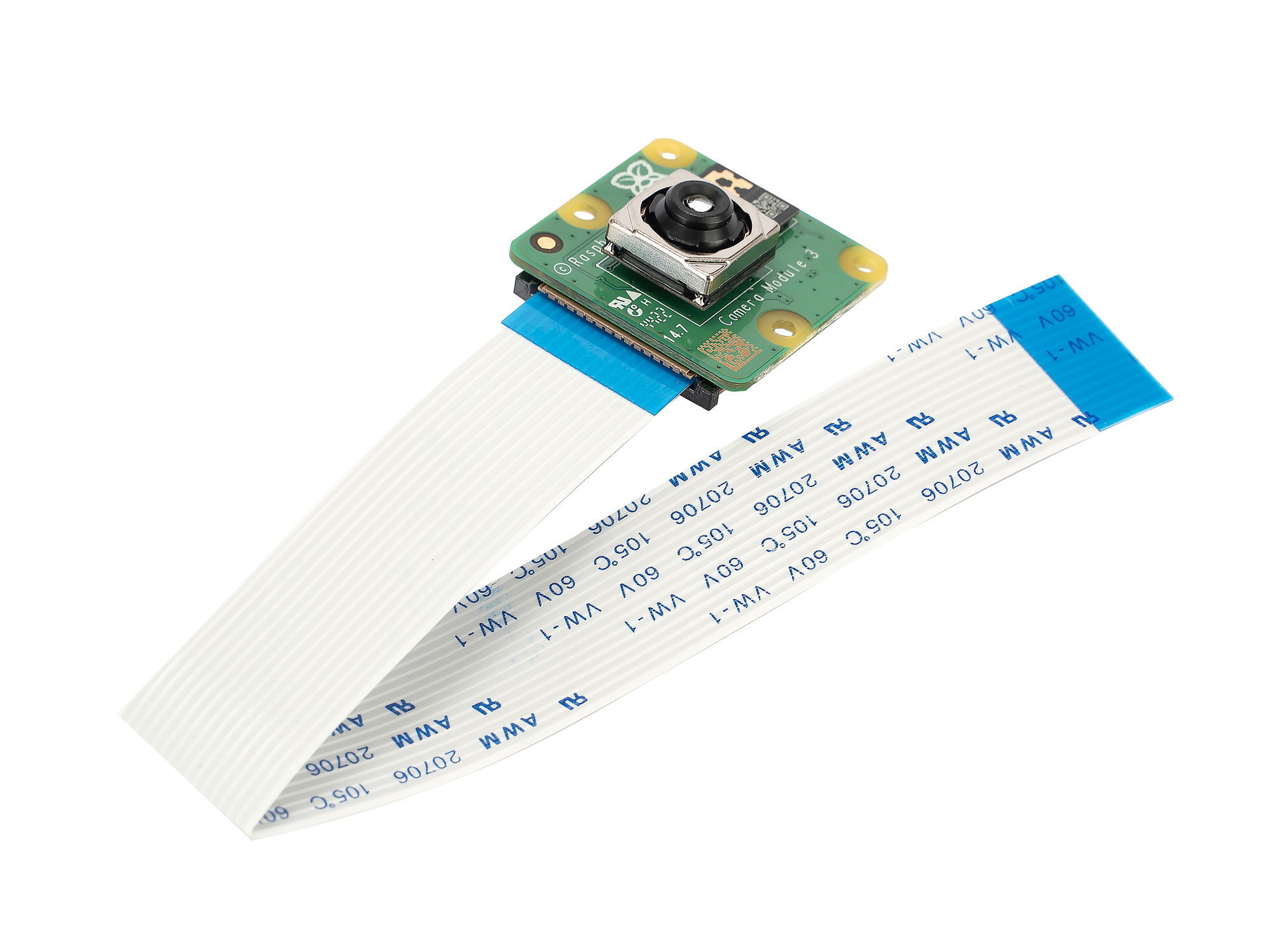

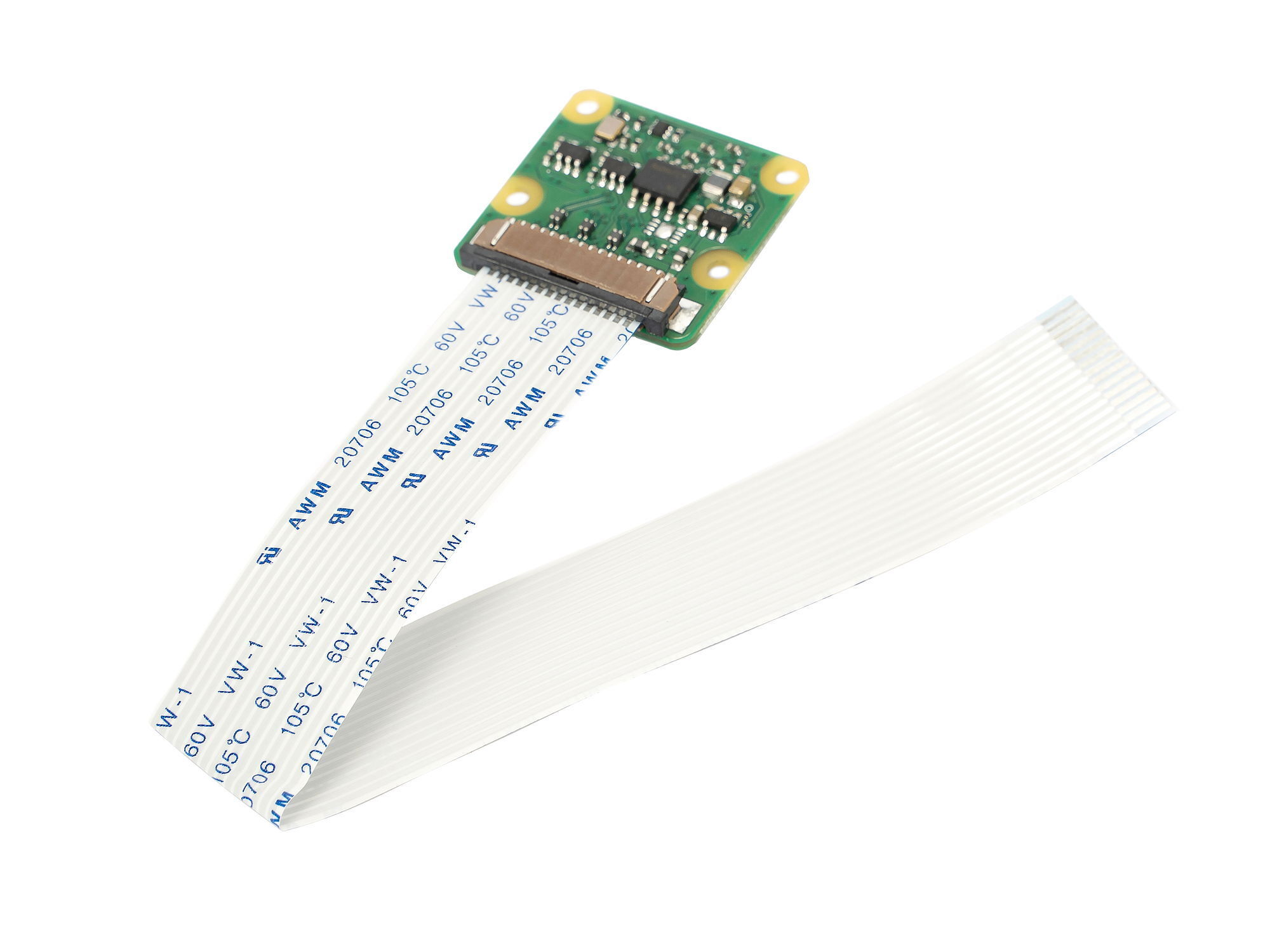

• 1× Модуль камеры
• 1× Шлейф FFC

Характеристики

• Датчик изображения: Sony IMX708
• Тип сенсора: КМОП-матрица с обратной подсветкой (BSI CMOS)
• Размер матрицы: 1/2,43” (6,5×3,6 мм)
• Размер пикселя: 1,4×1,4 мкм
• Разрешение: 11,9 Мп
• Система фокусировки: фазовый автофокус (PDAF) с программным контролем
• ИК-фильтр: встроенный
• Интерфейс: MIPI CSI-2
• Выходной формат: RAW10
• Захват фото: 4608×2592 пикселей
• Предельные режимы видео: 1080p50, 720p100 и 480p120
• Подключение: FFC-шлейф 15×1 мм
• Длина шлейфа: 200 мм
• Размеры модуля: 25×24×11,5 мм

Параметры объектива

• Минимальная дистанция фокусировки: 10 см
• Фокусное расстояние: 4,74 мм
• Углы обзора:
  • 75° по диагонали
  • 66° по горизонтали
  • 41° по вертикали
• Светосила: F1.8
• ИК-диапазон: нечувствительный
