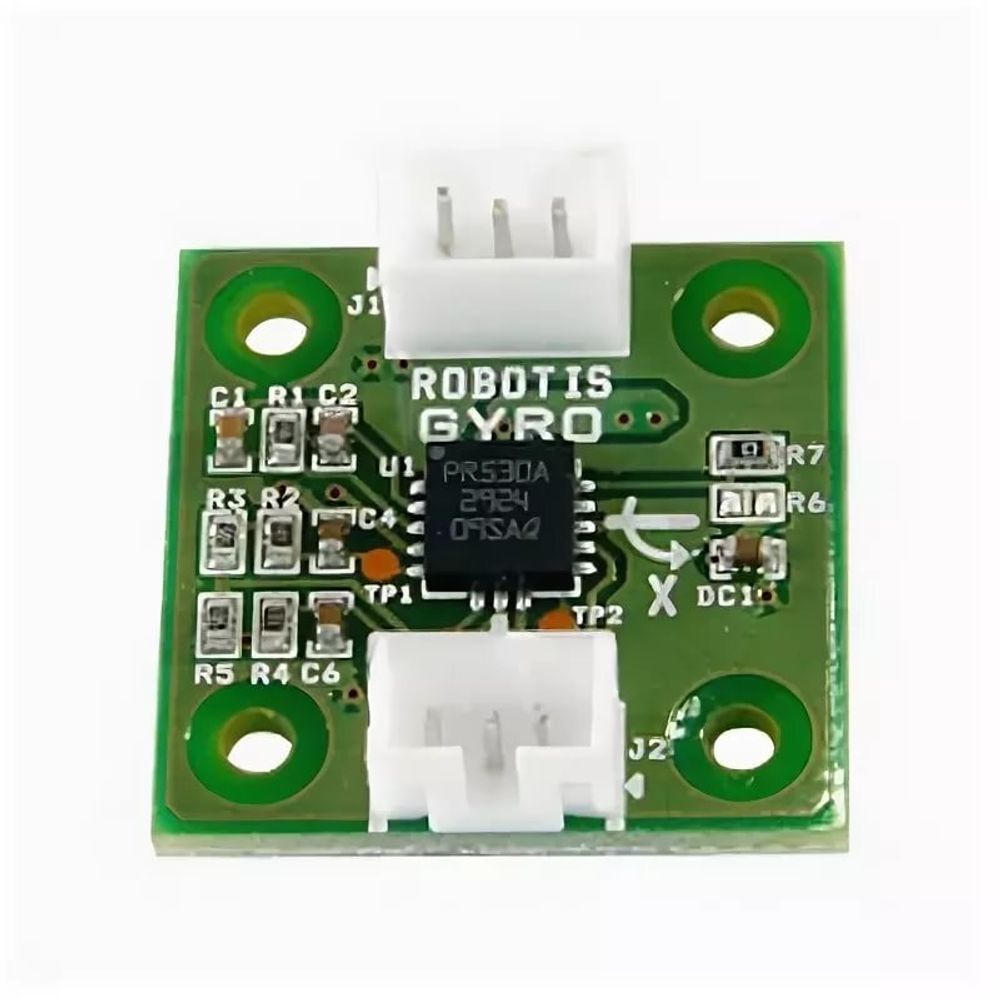

Гироскоп GYRO SENSOR GS-12 ✅

Гироскоп GYRO SENSOR GS-12 может использоваться для:

• измерения угловой скорости датчика;
• расчета, насколько робот наклонен или в каком направлении действует сила;
• балансировки робота или программирования прикладных движений.

Характеристики:

• Вес: 2,8 г.
• Размер: 23 х 23 х 10 мм.
• Рабочая температура: -40 ° C ~ 85 ° C.
• Диапазон расчета угловой скорости: -300 °/с ~ 300 °/с.
• Полоса пропускания: 140 Гц.
• Чувствительность: 3,33 мВ / дпс.
• Рекомендуемое напряжение питания: 4,5 ~ 5,5 В

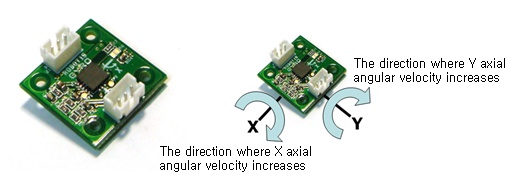

Схема расположения выводов:

X Axis

1. ADC : Вывод угловой скорости в виде аналогового сигнала.
2. GND
3. VCC ( 5V )

Y Axis

1. VCC ( 5V )
2. GND
3. ADC : Вывод значения угловой скорости в виде аналогового сигнала.
