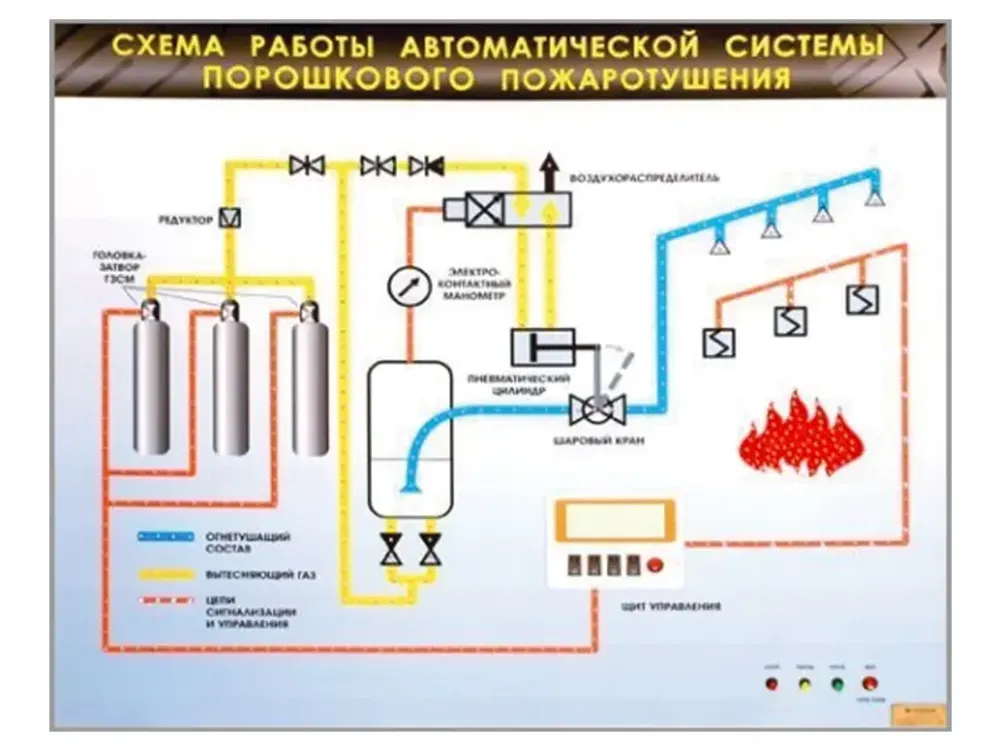

Электрифицированный светодинамический стенд "Схема работы автоматической системы порошкового пожаротушения" Зарница ✅

Электрифицированный стенд представляет собой интерактивную информационную панель со светодиодной индикацией.

Электрифицированный стенд предназначен для изучения и наглядной демонстрации структурной схемы и принципов действия автоматических систем порошкового пожаротушения, основных узлов, приборов и устройств для систем подобного тип.

Для управления стендом в компелкт поставки входит базовый универсальный многофункциональный беспроводной пульт дистанционного управления БУМ-П.

Алгоритм работы:

1. При запуске стенда система находится в дежурном режиме;
2. Включается очаг возгорания;
3. Происходит сработка первого датчика, сигнал  приходит на щит управления, загорается надпись "ВНИМАНИЕ";
4. Происходит сработка второго датчика, сигнал приходит на щит управления, загорается надпись "ПОЖАР";
5. От щита управления подается команда на вскрытие головок-затворов ГЗСМ, головки вскрываются;
6. Вытесняющий газ из баллонов направляется в резервуар, с огнетушащим порошком нагнетая давление и к воздухораспределителю;
7. При достижении необходимого давления в резервуаре электроконтактный манометр подает команду на открытие воздухораспределителя;
8. Через воздухораспределитель газ попадает в пневматический цилиндр и открывает шаровый клапан механически соединенный с поршнем пневматического цилиндра;
9. Через открытый клапан огнетушащий состав направляется к очагу возгорания;
10. Интенсивность горения уменьшается, затем очаг возгорания гаснет;
11. Пожар ликвидирован.

В процессе работы стенда загорается сигнилизирующая табличка "Порошок! Уходи!", информирующая о запуске системы порошкового пожаротушения.
